Une installation compacte à Terrasse-Vaudreuil où chaque centimètre autour de l’unité intérieure comptait
À Terrasse-Vaudreuil, nous avons réalisé l’installation d’une thermopompe murale Fujitsu AIRSTAGE Orion XLTH dans un espace où l’intégration de l’unité intérieure demandait une attention particulière. La photo de cette installation montre immédiatement ce qui distingue le projet : l’appareil a été placé très haut sur le mur, près du plafond et à proximité immédiate d’un mur latéral.
Ce type d’installation peut paraître relativement simple une fois terminé. Pourtant, lorsque l’espace autour d’une thermopompe est limité, la précision de la pose devient encore plus importante. Il faut respecter les exigences du fabricant, conserver l’accès nécessaire pour l’entretien de la thermopompe, permettre le mouvement adéquat des volets de soufflage et prévoir correctement la sortie des conduites frigorifiques, du drainage et du câblage.
Sur la photo prise après notre installation, nous voyons aussi plusieurs détails propres à cette génération de Fujitsu AIRSTAGE : l’identification AIRSTAGE sur le panneau frontal, le volet inférieur de distribution d’air, les indicateurs de fonctionnement intégrés sous l’appareil et, sur le côté, l’étiquette signalant l’utilisation d’un réfrigérant classé A2L. Cette dernière caractéristique est directement liée au R-32 utilisé par la série Orion XLTH actuelle.
La documentation Fujitsu fournie pour cette gamme identifie l’Orion XLTH comme une série murale simple zone destinée au climat froid, disponible en plusieurs capacités et capable de fonctionner en chauffage jusqu’à -26 °C.
Pourquoi l’emplacement de l’unité intérieure était déterminant
Dans une petite pièce ou dans un espace présentant peu de surfaces murales libres, il ne suffit pas de déterminer où une thermopompe peut physiquement entrer. Nous devons déterminer où elle pourra fonctionner correctement pendant des années.

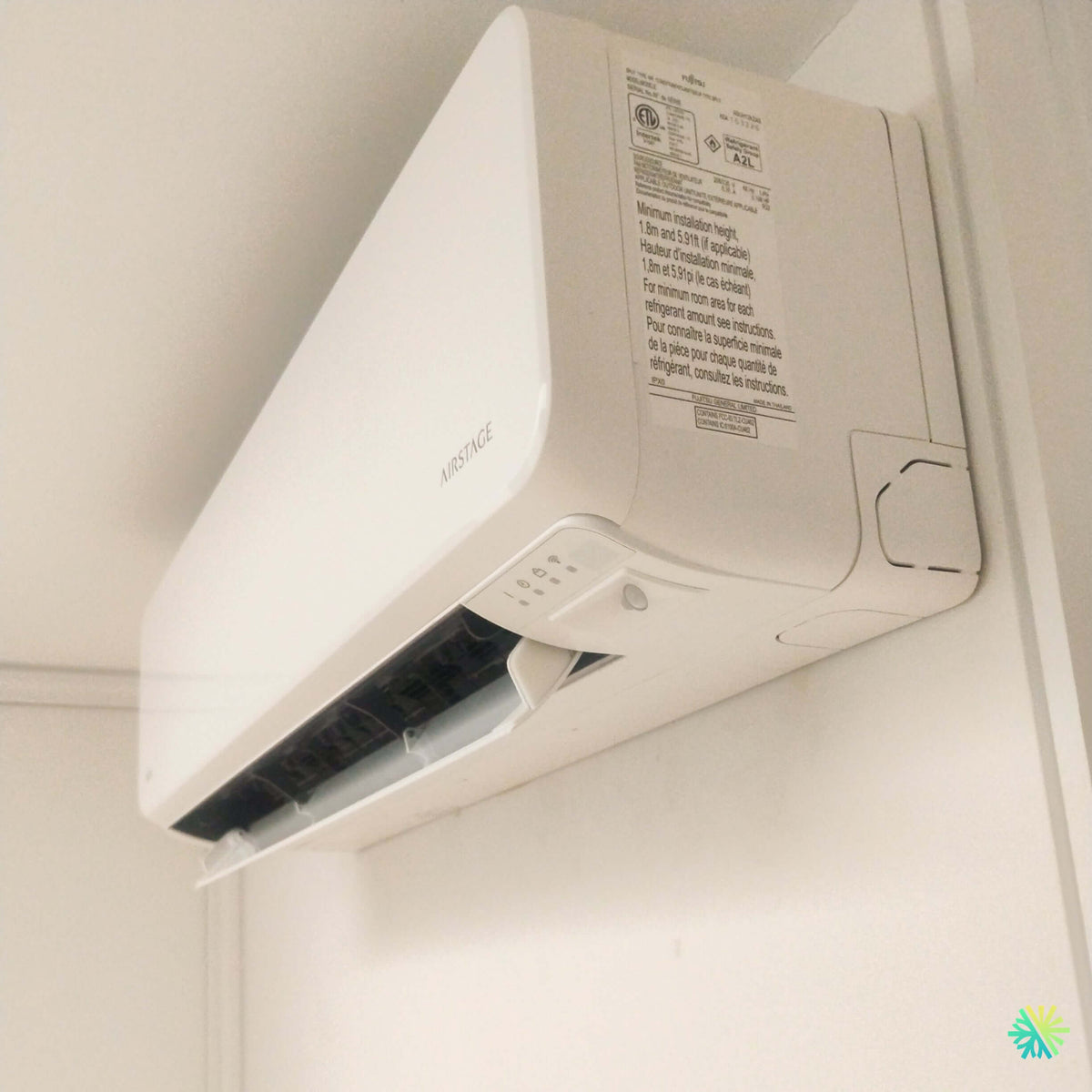

Dans cette installation de Terrasse-Vaudreuil, l’appareil est positionné près du plafond. La vue latérale permet de constater à quel point l’installation est compacte. Ce positionnement permet de conserver presque entièrement la surface murale située sous l’unité, un avantage appréciable lorsque l’espace doit demeurer disponible pour du mobilier, du rangement ou simplement pour préserver la circulation dans la pièce.
Lors de ce type de projet, nous vérifions notamment :
- la hauteur réelle disponible;
- les dégagements prescrits par le fabricant;
- l’accès au panneau avant et aux filtres;
- la trajectoire de l’air soufflé;
- la proximité des coins et cloisons;
- le passage des conduites de réfrigérant;
- la possibilité de maintenir une pente correcte pour l’évacuation du condensat;
- l’accès futur pour le nettoyage de l’évaporateur et du ventilateur;
- la finition visible autour de l’appareil.
Un mauvais choix d’emplacement peut créer un système difficile à entretenir ou une distribution d’air imparfaite, même lorsque la thermopompe elle-même est très performante.
Un détail visible sur la photo : la hauteur minimale indiquée sur l’appareil
La photographie rapprochée permet d’observer l’étiquette technique placée sur le côté de l’unité. On y voit notamment une indication concernant une hauteur minimale d’installation de 1,8 m, lorsque cette exigence est applicable.
Ce type d’information devient particulièrement important avec les équipements utilisant du R-32, puisque le fabricant prévoit des instructions précises concernant l’installation, la quantité de réfrigérant et certaines caractéristiques de la pièce.
Chez AirGreen, nous ne considérons donc jamais une thermopompe R-32 comme un simple remplacement visuel d’une ancienne machine R-410A. Le modèle, l’emplacement, la tuyauterie, les exigences électriques et les prescriptions du fabricant doivent être vérifiés ensemble.
Fujitsu Orion XLTH : une gamme conçue pour le climat froid québécois
Pour une propriété de Terrasse-Vaudreuil, située dans le secteur de Vaudreuil-Soulanges, la capacité de chauffage à basse température représente un critère beaucoup plus important qu’une simple cote de climatisation estivale.
La brochure Fujitsu décrit la série Orion XLTH comme une gamme destinée au chauffage en climat froid avec une plage de fonctionnement en chauffage allant de -26 °C à 24 °C. Les différentes capacités figurant dans la documentation possèdent toutes cette même limite inférieure de fonctionnement.
La série présentée comprend les combinaisons suivantes :
- ASUH09KZAS / AOUH09KZAH1
- ASUH12KZAS / AOUH12KZAH1
- ASUH15KZAS / AOUH15KZAH1
- ASUH18KZAS / AOUH18KZAH1
- ASUH24KZAS / AOUH24KZAH1
Selon la fiche technique Fujitsu, les capacités nominales de climatisation correspondantes sont respectivement de 9 000, 12 000, 14 500, 18 000 et 22 000 BTU/h. Les capacités nominales de chauffage sont plus élevées, soit 12 000, 16 000, 18 000, 21 600 et 25 200 BTU/h.
Pourquoi nous ne déterminons pas la capacité BTU à partir de la carrosserie
La photo permet d’identifier clairement la famille Fujitsu AIRSTAGE, mais elle ne permet pas de lire avec suffisamment de certitude le numéro de modèle complet de cette installation particulière.
Il serait donc incorrect d’affirmer uniquement à partir de l’apparence de l’unité qu’il s’agit, par exemple, d’une 9 000 ou d’une 12 000 BTU.
Plusieurs modèles de la gamme utilisent des carrosseries de dimensions similaires. Pour confirmer la capacité d’une installation, nous utilisons la plaque signalétique et les numéros de modèle intérieur et extérieur, et non une estimation visuelle.
Cette méthode évite une erreur fréquente lorsqu’un propriétaire souhaite remplacer une ancienne thermopompe : présumer de sa capacité simplement parce que son boîtier semble petit ou grand.
Une efficacité énergétique qui varie selon la capacité sélectionnée
L’une des particularités intéressantes de la série Orion XLTH est son niveau d’efficacité. La fiche technique Fujitsu donne les valeurs TRÈS2 suivantes :
| Capacité de la série | Climatisation nominale | Chauffage nominal | TRÈS2 |
|---|---|---|---|
| 09K | 9 000 BTU/h | 12 000 BTU/h | 33,1 |
| 12K | 12 000 BTU/h | 16 000 BTU/h | 30,5 |
| 15K | 14 500 BTU/h | 18 000 BTU/h | 27,5 |
| 18K | 18 000 BTU/h | 21 600 BTU/h | 25,5 |
| 24K | 22 000 BTU/h | 25 200 BTU/h | 24,0 |
La brochure identifie également ces configurations sous les classements ENERGY STAR, ENERGY STAR Cold Climate et ENERGY STAR Most Efficient.
Un chiffre d’efficacité très élevé reste cependant utile seulement lorsque la capacité du système correspond correctement au bâtiment. Une thermopompe murale surdimensionnée n’est pas automatiquement une meilleure thermopompe.
Dans nos projets à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et dans Vaudreuil-Soulanges, nous accordons donc une importance particulière au dimensionnement. L’isolation, la fenestration, l’orientation du bâtiment, le nombre d’étages, la configuration des pièces et les pertes de chaleur font partie de l’analyse.
Une vraie capacité de modulation grâce à la technologie Inverter
L’Orion XLTH est équipée d’un compresseur Inverter.
Cette technologie permet au système d’adapter sa production à la demande au lieu de se limiter à un fonctionnement entièrement arrêté ou à pleine capacité. Pour l’utilisateur, cela contribue à maintenir une température plus stable et à réduire les variations brusques de confort.
Cette capacité de modulation est particulièrement intéressante pendant les périodes intermédiaires. À Terrasse-Vaudreuil, une journée d’octobre ne demande évidemment pas la même quantité de chauffage qu’une nuit de janvier. Le système peut donc ajuster son fonctionnement en fonction de la charge plutôt que de traiter chaque situation de la même manière.
Des performances de chauffage qui demeurent significatives par grand froid
La fiche technique de Fujitsu permet d’aller plus loin que la simple affirmation « fonctionne jusqu’à -26 °C ».
Pour chaque capacité, le fabricant fournit également un pourcentage de chauffage maximal disponible à différentes températures. À -21 °C, par exemple, les cinq modèles indiquent respectivement 154 %, 124 %, 126 %, 127 % et 95 % de leur capacité nominale de référence. À -26 °C, les valeurs indiquées sont encore de 127 %, 102 %, 109 %, 106 % et 80 %, selon le modèle.
Ces données montrent pourquoi il faut regarder bien davantage que la température minimale inscrite dans une publicité. Pour évaluer une thermopompe destinée au Québec, il faut s’intéresser à sa capacité réellement disponible lorsqu’il fait froid.
R-32 et classification A2L : une caractéristique bien visible sur cette installation
La photo de l’unité installée à Terrasse-Vaudreuil montre le pictogramme A2L sur son étiquette latérale. Ce détail est cohérent avec les spécifications de la nouvelle série Orion XLTH fonctionnant au réfrigérant R-32.
Dans sa brochure, Fujitsu compare un potentiel de réchauffement global de 2 088 pour le R-410A à 675 pour le R-32, soit une réduction annoncée de 68 % du PRG.
Le changement de réfrigérant n’est pas seulement une information environnementale. Sur le terrain, il implique également le respect de procédures adaptées au produit utilisé.
C’est particulièrement pertinent lors du remplacement d’une ancienne installation. Avant de réutiliser quoi que ce soit, nous devons vérifier la conformité et la compatibilité des composantes existantes avec le nouveau système.
Ce projet à Terrasse-Vaudreuil montre pourquoi l’installation compte autant que la thermopompe choisie
Des dimensions de tuyauterie différentes selon le modèle Orion XLTH
La tuyauterie représente un excellent exemple de détail invisible après les travaux, mais déterminant pour le fonctionnement du système.
Dans la série Orion XLTH :
- les modèles 09K et 12K utilisent du 1/4 po liquide et 3/8 po gaz;
- le 15K utilise du 1/4 po liquide et 1/2 po gaz;
- les 18K et 24K utilisent du 3/8 po liquide et 5/8 po gaz.
Il ne suffit donc pas de dire : « une ligne de thermopompe est déjà installée, nous pouvons la réutiliser ».
Nous devons connaître son diamètre, son état, le réfrigérant précédemment utilisé, son trajet et sa compatibilité avec la combinaison intérieure/extérieure prévue.
Cette vérification peut éviter des problèmes de rendement, des corrections coûteuses et, surtout, l’installation d’une machine sur une infrastructure qui ne correspond pas aux exigences du fabricant.
De longues possibilités de parcours lorsque la configuration du bâtiment l’exige
Fujitsu prévoit des longueurs maximales de tuyauterie différentes selon les capacités :
- 25 m, soit 82 pi, pour les 09K et 12K;
- 30 m, soit 98 pi, pour la 15K;
- jusqu’à 50 m, soit 164 pi, pour les 18K et 24K.
Les différences verticales maximales varient également de 20 à 30 m selon la capacité.
Cette marge offre une flexibilité appréciable sur certains bâtiments où il est impossible de placer le groupe extérieur directement derrière l’évaporateur.
Cela ne signifie pas que nous cherchons à créer de longues installations lorsque ce n’est pas nécessaire. Un trajet simple, logique et accessible demeure généralement préférable lorsque la configuration du bâtiment le permet.
Une unité intérieure qui peut fonctionner à seulement 23 dB selon le modèle
Le bruit est souvent l’une des premières préoccupations lorsque nous installons une thermopompe murale dans une chambre ou un espace occupé pendant de longues périodes.
Fujitsu indique un fonctionnement intérieur en mode calme aussi bas que 23 dB(A) pour les modèles 09K et 12K. La 15K est indiquée à 26 dB(A), tandis que les 18K et 24K sont données à 30 dB(A) en mode calme.
La qualité de l’installation joue elle aussi un rôle dans le confort acoustique. Une unité doit être correctement fixée et l’installation extérieure doit être pensée pour limiter la transmission inutile des vibrations à la structure du bâtiment.
Six vitesses de ventilation plus le mode automatique
La distribution de l’air n’est pas limitée à une seule vitesse.
La documentation indique six vitesses de ventilateur plus le mode automatique : élevée, moyenne-élevée, moyenne, moyenne-basse, basse et fonctionnement silencieux.
Le volet vertical est motorisé automatiquement, tandis que le réglage horizontal est indiqué comme manuel sur la fiche technique.
Sur l’installation de Terrasse-Vaudreuil, le volet inférieur est clairement visible sur la photo. Son dégagement est particulièrement important compte tenu de la proximité de l’appareil avec le plafond et les surfaces avoisinantes.
Nous devons nous assurer que le souffle peut être dirigé vers la pièce sans qu’un obstacle immédiat ne compromette sa portée.
Wi-Fi intégré et contrôle à distance
La série Fujitsu AIRSTAGE Orion XLTH comprend également une connectivité Wi-Fi intégrée permettant la surveillance et le contrôle à distance à l’aide de l’application mobile AIRSTAGE.
Fujitsu prévoit par ailleurs plusieurs options de commande et d’intégration, y compris des contrôleurs filaires, des interfaces externes et des solutions compatibles avec BACnet et Modbus dans certaines configurations.
Dans une résidence, le Wi-Fi offre surtout une utilisation pratique : vérifier le fonctionnement, modifier la température avant le retour à la maison ou ajuster les réglages sans être devant la télécommande.
Une alimentation électrique adaptée au modèle sélectionné
Les cinq capacités documentées fonctionnent en 208 à 230 V, 60 Hz, monophasé.
La fiche Fujitsu indique :
- un disjoncteur de 15 A pour les 09K et 12K;
- un disjoncteur de 20 A pour les 15K, 18K et 24K.
Cela explique pourquoi nous vérifions l’infrastructure électrique avant l’installation. Choisir d’abord une capacité puis constater ensuite que le circuit disponible ne correspond pas à la machine est une mauvaise façon de planifier un projet CVAC.
Un chauffe-plateau de base prévu pour les régions très froides
La conception de l’unité extérieure comprend également un chauffe-plateau de base, une caractéristique indiquée par Fujitsu pour les régions aux climats extrêmement froids.
En hiver, le dégivrage produit de l’eau autour de l’échangeur extérieur. La gestion de cette eau et de la glace est donc une réalité importante pour toute installation de thermopompe au Québec.
Le positionnement de l’unité extérieure doit tenir compte de la neige, du drainage hivernal, des accumulations de glace et de l’accès nécessaire pour l’entretien.
Une erreur courante : regarder uniquement le prix ou le nombre de BTU
Lorsque nous comparons des projets de thermopompe murale à Terrasse-Vaudreuil, deux systèmes ayant une capacité nominale similaire peuvent se comporter très différemment en janvier.
Pour faire une comparaison utile, nous recommandons de vérifier notamment :
- la capacité de chauffage réellement disponible à basse température;
- l’efficacité énergétique;
- le niveau sonore;
- la modulation minimale et maximale;
- les dimensions de tuyauterie;
- le réfrigérant utilisé;
- les contraintes électriques;
- la qualité de l’installation proposée;
- les possibilités d’entretien futur;
- l’admissibilité réelle du modèle aux programmes de subvention applicables au moment des travaux.
La subvention ne devrait jamais être supposée uniquement parce qu’une série porte une certification ENERGY STAR. L’admissibilité doit être vérifiée selon la combinaison exacte d’unités, les références requises et les règles du programme en vigueur au moment de l’installation.
Une finition compacte qui conserve l’espace utile de la pièce
Ce projet de Terrasse-Vaudreuil est particulièrement intéressant visuellement parce que l’unité intérieure est installée dans une zone très haute du mur.
Plutôt que de faire descendre inutilement l’appareil dans la pièce, nous avons obtenu une installation compacte qui conserve la surface murale utile tout en intégrant proprement la thermopompe à l’environnement existant.
La photo latérale montre également une finition nette autour de l’appareil, sans installation visuellement encombrante au premier plan. C’est exactement dans ce type de projet que les mesures prises avant le perçage font la différence.
Quelques centimètres peuvent déterminer si l’appareil semble réellement intégré à la pièce ou simplement ajouté après coup.
L’entretien futur doit être pensé dès le jour de l’installation
Une installation n’est pas terminée uniquement parce que la thermopompe fonctionne au moment de notre départ.
Les filtres devront être nettoyés. L’échangeur intérieur devra éventuellement être inspecté et nettoyé. Le ventilateur pourra nécessiter un nettoyage en profondeur après plusieurs saisons d’utilisation.
C’est pourquoi nous réfléchissons à l’accessibilité dès la pose.
La série Orion XLTH utilise des filtres lavables, et Fujitsu mentionne également des serpentins ProCore en cuivre à haute résistance à la corrosion pour l’unité intérieure.
Un entretien régulier reste toutefois nécessaire pour conserver un débit d’air adéquat et éviter l’accumulation de poussière sur l’évaporateur et la turbine.
Ce que cette installation Fujitsu à Terrasse-Vaudreuil représente pour nous
Cette installation CVAC à Terrasse-Vaudreuil illustre bien notre façon de travailler chez AirGreen : sélectionner une machine adaptée au climat québécois, puis accorder la même attention à la façon dont elle sera réellement installée dans le bâtiment.
La Fujitsu AIRSTAGE Orion XLTH apporte plusieurs caractéristiques intéressantes : fonctionnement en chauffage jusqu’à -26 °C, technologie Inverter, réfrigérant R-32, classification A2L visible sur l’unité, Wi-Fi intégré, faibles niveaux sonores, serpentins ProCore et plusieurs capacités permettant d’adapter l’équipement aux besoins du bâtiment.
Mais l’équipement n’est qu’une partie du projet.
Le positionnement de l’évaporateur, le drainage, la tuyauterie, les raccordements, l’installation électrique, le choix de l’emplacement extérieur et l’accès pour l’entretien CVAC déterminent également la qualité du résultat.
Que le projet se situe à Terrasse-Vaudreuil, Vaudreuil-Dorion, Montréal, Laval, Longueuil, sur la Rive Nord ou sur la Rive Sud, notre objectif reste le même : réaliser une installation propre, techniquement cohérente et adaptée au bâtiment plutôt que d’appliquer exactement la même configuration à toutes les maisons.
