Une installation FUJITSU pensée pour le climat de Saint-Valérien-de-Milton, avec une unité murale discrètement intégrée à l’espace
À Saint-Valérien-de-Milton, une thermopompe murale doit faire beaucoup plus que climatiser efficacement pendant les journées chaudes de juillet. Elle doit surtout rester pertinente lorsque la température chute fortement en hiver. C’est précisément ce qui rend cette installation d’une thermopompe murale FUJITSU ORION XLTH+ particulièrement intéressante : nous avons ici un système conçu pour fonctionner en chauffage jusqu’à -30 °C, combiné à une installation intérieure très propre, positionnée haut sur un mur d’accent et à proximité du plafond.
Chez AirGreen, nous accordons autant d’importance au choix de la machine qu’à son positionnement. Une excellente thermopompe mal installée, mal orientée ou inutilement exposée visuellement peut donner un résultat décevant malgré une fiche technique impressionnante. Sur cette installation, l’objectif était au contraire d’intégrer l’unité intérieure de manière naturelle à la pièce tout en conservant les conditions nécessaires à une bonne circulation de l’air.

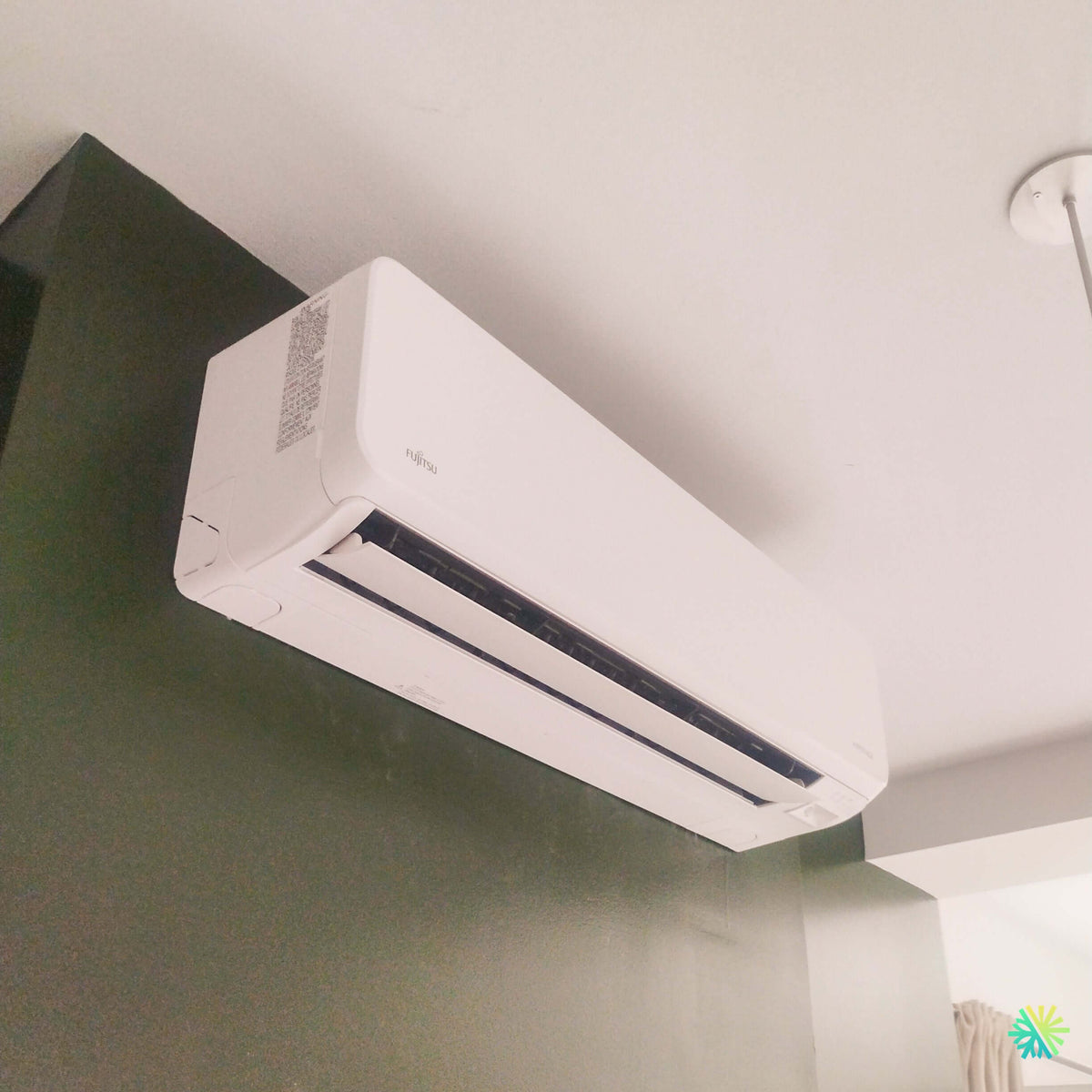

La photo montre bien le résultat : l’unité Fujitsu AIRSTAGE ORION XLTH+ est installée très haut, contre un mur foncé, ce qui fait ressortir son boîtier blanc tout en gardant l’appareil à l’écart des zones de circulation et du mobilier. Les conduites frigorifiques et le drainage ne dominent pas visuellement l’installation. L’ensemble demeure net et proportionné, même avec une architecture intérieure où le plafond, le mur d’accent et les retombées adjacentes limitaient les possibilités de positionnement.
Pourquoi la FUJITSU ORION XLTH+ est particulièrement adaptée au chauffage au Québec
La série ORION XLTH+ n’est pas une simple thermopompe murale destinée principalement à la climatisation. Fujitsu l’a conçue pour des applications en climat froid, avec une plage de fonctionnement en chauffage allant jusqu’à -30 °C (-22 °F). Le fabricant indique également qu’aucun dispositif d’arrêt lié à cette température minimale n’est requis dans cette plage de fonctionnement.
Pour un propriétaire de Saint-Valérien-de-Milton, cette caractéristique est importante. Les conditions hivernales peuvent être nettement plus exigeantes que celles rencontrées dans un secteur urbain densément construit. Une thermopompe utilisée comme source de chauffage doit donc être sélectionnée en tenant compte non seulement de sa capacité nominale, mais surtout de sa capacité à maintenir une production de chaleur lorsque la température extérieure descend.
La gamme présentée par Fujitsu comprend trois capacités :
- 09KTAP1 : 9 000 BTU/h en climatisation nominale;
- 12KTAP1 : 12 000 BTU/h en climatisation nominale;
- 15KTAP1 : 14 500 BTU/h en climatisation nominale.
Le chauffage nominal est encore plus élevé, avec respectivement 12 000 BTU/h, 15 300 BTU/h et 17 400 BTU/h selon la capacité choisie. La fiche technique indique même des capacités maximales de chauffage pouvant atteindre 24 000, 27 300 et 28 000 BTU/h selon le modèle et les conditions de fonctionnement.
La capacité exacte de l’appareil visible sur la photo ne peut pas être confirmée à partir de la façade de l’unité intérieure seulement. Chez AirGreen, nous évitons justement d’associer une capacité en BTU à une installation uniquement à partir de l’apparence extérieure d’une machine : le dimensionnement CVAC doit être basé sur les besoins réels du bâtiment.
Une performance à basse température qui mérite d’être examinée en détail
La fiche de la série ORION XLTH+ donne une information particulièrement utile pour les propriétaires qui comparent plusieurs thermopompes murales à Saint-Valérien-de-Milton : le pourcentage de capacité de chauffage maximale disponible à différentes températures extérieures.
À -30 °C, Fujitsu annonce encore une capacité maximale correspondant à :
- 113 % de la capacité nominale pour le 09KTAP1;
- 103 % pour le 12KTAP1;
- 101 % pour le 15KTAP1.
À -26 °C, ces valeurs atteignent respectivement 147 %, 128 % et 116 %. Cela donne une meilleure idée du comportement hivernal de la machine qu’une simple mention « fonctionne jusqu’à -30 °C ».
C’est un point que nous expliquons régulièrement lors de nos estimations de thermopompe à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud : deux appareils portant tous deux une mention de fonctionnement à très basse température ne fournissent pas nécessairement la même quantité de chaleur lorsqu’il fait réellement froid.
Une installation murale haute : un choix qui demande de la précision
Sur cette installation de Saint-Valérien-de-Milton, l’unité intérieure est positionnée très près du plafond. Cette configuration permet notamment de libérer le mur et d’éviter que la thermopompe entre visuellement en conflit avec les éléments situés à hauteur des yeux.
Mais une installation haute n’est pas simplement une question d’esthétique.
Nous devons tenir compte de plusieurs éléments :
- l’espace nécessaire autour de l’unité;
- l’accès futur aux filtres;
- le dégagement permettant d’ouvrir correctement le panneau avant;
- l’orientation du soufflage;
- le parcours de la tuyauterie frigorifique;
- l’évacuation du condensat;
- la solidité du mur;
- la possibilité d’effectuer un entretien CVAC ou un nettoyage en profondeur plus tard.
La photo permet également de constater que le mur n’est pas une grande surface entièrement dégagée : l’appareil se trouve dans une zone où plusieurs plans architecturaux se rejoignent. Le positionnement devait donc être précis afin de ne pas créer une installation visuellement déséquilibrée ou nuire au fonctionnement des volets de soufflage.
Une unité intérieure compacte malgré une technologie de chauffage pour climat froid
La série ORION XLTH+ utilise une unité intérieure de 894 mm de largeur, 295 mm de hauteur et 280 mm de profondeur, selon la documentation Fujitsu. Cette dimension relativement compacte facilite les installations au-dessus d’un mur de salon, dans une aire ouverte, une chambre ou une zone où chaque centimètre de dégagement compte.
Cette compacité n’empêche pas Fujitsu d’intégrer plusieurs éléments intéressants, dont des serpentins ProCore en cuivre à haute résistance à la corrosion, plusieurs vitesses de ventilateur, une télécommande rétroéclairée et la connectivité Wi-Fi intégrée par l’application AIRSTAGE.
Pour le propriétaire, cela signifie qu’il est possible de régler la température à distance et d’adapter le fonctionnement de la thermopompe en fonction de l’utilisation réelle de la maison.
Jusqu’à 23 dB à l’intérieur sur certaines capacités
Le confort acoustique est parfois négligé lors de l’achat d’une thermopompe murale. Pourtant, lorsqu’une unité est installée dans un salon, une chambre ou une aire de vie, quelques décibels peuvent devenir très perceptibles.
Les modèles 9 000 et 12 000 BTU de la ORION XLTH+ descendent jusqu’à 23 dB(A) en vitesse calme, tandis que le modèle 15 000 est donné à 26 dB(A) dans ce mode. Selon la capacité, l’unité extérieure se situe entre 44 et 51 dB(A) en climatisation nominale d’après la fiche technique.
L’emplacement de l’unité extérieure reste toutefois aussi important que la valeur indiquée dans la documentation. Lors d’une installation de thermopompe, nous devons considérer la proximité des chambres, des fenêtres, des voisins, des terrasses et des limites physiques du bâtiment.
Le R-32 : un autre changement important de cette génération de FUJITSU
La FUJITSU ORION XLTH+ utilise le réfrigérant R-32. Fujitsu indique un potentiel de réchauffement global de 675 pour le R-32, comparativement à 2 088 pour le R-410A, soit une réduction annoncée de 68 % du PRG.
L’utilisation du R-32 ne change toutefois pas l’importance d’une installation frigorifique rigoureuse. Le raccordement, le tirage au vide, l’étanchéité, la longueur des conduites et la mise en service restent déterminants pour la fiabilité à long terme.
Pour cette série, Fujitsu précise une longueur minimale de tuyauterie de 3 m (10 pi) et une longueur maximale de 20 m (66 pi), avec une différence verticale maximale de 14,9 m (49 pi). Les trois capacités utilisent une tuyauterie de 1/4 po liquide et 3/8 po gaz.
Ces données peuvent paraître secondaires au moment de magasiner une thermopompe, mais elles deviennent essentielles lorsqu’un bâtiment exige un parcours complexe entre l’unité intérieure et l’unité extérieure.
Technologie Inverter : éviter le fonctionnement tout-ou-rien
La technologie Inverter permet au compresseur d’ajuster son fonctionnement à la demande plutôt que de fonctionner uniquement à pleine puissance puis de s’arrêter complètement.
Dans une maison bien dimensionnée, cela contribue à :
- maintenir une température intérieure plus constante;
- réduire les variations inconfortables;
- améliorer le fonctionnement à charge partielle;
- diminuer les démarrages inutiles;
- obtenir un fonctionnement plus discret lorsque la pleine puissance n’est pas nécessaire.
La série ORION XLTH+ propose des plages de capacité particulièrement larges. Le modèle 12KTAP1, par exemple, peut moduler entre 3 100 et 17 300 BTU/h en climatisation, et entre 4 500 et 27 300 BTU/h en chauffage selon les conditions.
Cette modulation explique pourquoi le bon dimensionnement ne consiste pas simplement à choisir « le plus de BTU possible ».
Plus gros n’est pas automatiquement meilleur
Une erreur fréquente lors du remplacement ou de l’ajout d’une thermopompe murale à Saint-Valérien-de-Milton consiste à sélectionner une capacité surdimensionnée « pour être certain ».
Un appareil trop gros peut entraîner des cycles de fonctionnement moins favorables, une répartition du confort imparfaite et une déshumidification qui ne correspond pas aux besoins du bâtiment.
Nous regardons plutôt :
- la superficie réellement desservie;
- la configuration des pièces;
- le niveau d’isolation;
- le nombre et la dimension des fenêtres;
- l’exposition au soleil;
- la hauteur des plafonds;
- les pertes thermiques;
- les autres sources de chauffage;
- la circulation naturelle de l’air entre les pièces.
Une maison de même superficie à Montréal et à Saint-Valérien-de-Milton ne présente pas nécessairement les mêmes besoins. La configuration, l’enveloppe du bâtiment et l’exposition peuvent modifier considérablement la charge réelle.
L’efficacité énergétique de la gamme ORION XLTH+
Les rendements annoncés par Fujitsu sont élevés. Selon les trois capacités, la fiche technique affiche des valeurs TRÈS2 de 33,5, 31,5 et 28,7 BTU/hW. Le CPSC2 région V est respectivement de 11,5, 11,3 et 10,7.
Les trois configurations indiquées dans la documentation sont également classées ENERGY STAR, avec les mentions relatives au climat froid figurant sur la fiche technique.
Pour les propriétaires qui évaluent les aides financières disponibles au Québec, il reste essentiel de vérifier la combinaison exacte unité intérieure + unité extérieure, son numéro de référence et les critères du programme applicables au moment de l’installation. L’admissibilité ne devrait jamais être présumée uniquement parce qu’une gamme générale est reconnue pour son efficacité.
Ce que cette installation à Saint-Valérien-de-Milton illustre sur notre façon de travailler chez AirGreen
Nous regardons l’espace avant de regarder uniquement la fiche technique
Le résultat visible sur cette installation résume une partie importante de notre approche. La thermopompe FUJITSU ORION XLTH+ devait fonctionner efficacement, mais elle devait également bien s’intégrer à une pièce possédant ses propres contraintes architecturales.
L’unité a été placée haut, dans une zone visuellement cohérente avec la géométrie du plafond. Sur le mur foncé, l’appareil reste identifiable sans donner l’impression d’avoir été ajouté au hasard. Aucun gros amas de conduits ou de fils n’est visible autour de l’unité intérieure sur la photo.
C’est souvent dans ces détails que la qualité d’une installation CVAC se voit réellement.
Le drainage doit être pensé dès le positionnement de l’unité
Une thermopompe produit de l’eau de condensation lorsqu’elle climatise et déshumidifie. Avant même de fixer le support mural, il faut donc déterminer comment cette eau sera évacuée.
Une pente inadéquate, un drain mal positionné ou une conduite écrasée peut éventuellement causer :
- des fuites d’eau;
- des bruits de drainage;
- une accumulation dans le bac;
- des odeurs;
- des dommages au mur ou au plafond.
Dans une installation aussi près du plafond que celle visible ici, la planification du parcours est particulièrement importante puisque les possibilités de correction deviennent limitées une fois l’unité installée.
Le futur entretien fait partie de l’installation d’aujourd’hui
Nous ne voulons pas seulement qu’une thermopompe soit belle le jour de l’installation. Nous voulons également qu’elle puisse être entretenue convenablement plusieurs années plus tard.
Les filtres de la ORION XLTH+ sont lavables. L’accès au panneau frontal doit donc demeurer possible. Lors d’un nettoyage plus complet, le technicien doit également pouvoir travailler autour de l’évaporateur, du ventilateur tangentiel et du bac de drainage.
C’est pourquoi un emplacement très serré peut être acceptable seulement s’il respecte réellement les besoins d’accès et les dégagements prévus pour l’appareil.
Le chauffe-plateau de base est un détail important pour nos hivers
La documentation Fujitsu précise également que l’unité extérieure est équipée d’un chauffe-plateau de base conçu pour les climats extrêmement froids.
Cette caractéristique mérite une attention particulière au Québec. Pendant le chauffage, une thermopompe doit périodiquement effectuer des cycles de dégivrage. L'eau produite doit pouvoir s'évacuer correctement malgré les températures négatives.
C’est aussi pour cette raison que nous accordons beaucoup d’importance à la hauteur et au support de l’unité extérieure. Une thermopompe performante à -30 °C doit également être installée de manière à gérer la neige, la glace et l’eau de dégivrage autour de la machine.
Quelques erreurs que nous cherchons systématiquement à éviter
Lors d’une installation de thermopompe murale FUJITSU, plusieurs erreurs peuvent réduire la qualité du résultat malgré un excellent équipement :
- Choisir la capacité seulement selon la superficie. Deux bâtiments de 1 200 pi² peuvent avoir des pertes thermiques très différentes.
- Placer l’unité là où elle est facile à installer plutôt que là où elle distribuera bien l’air.
- Négliger le drainage des condensats.
- Installer l’unité extérieure trop près du sol dans une zone fortement enneigée.
- Ignorer la direction du soufflage et les obstacles intérieurs.
- Créer un parcours de tuyauterie inutilement long.
- Oublier l’accès futur pour le nettoyage et l’entretien.
- Se fier uniquement au BTU nominal sans vérifier le rendement à basse température.
Le travail de l’installateur consiste précisément à considérer ces éléments ensemble.
Une solution pertinente pour Saint-Valérien-de-Milton comme pour le Grand Montréal
Cette installation démontre bien pourquoi la FUJITSU ORION XLTH+ mérite d’être considérée dans un projet où le chauffage hivernal est une priorité. Sa plage de chauffage jusqu’à -30 °C, son compresseur Inverter, son R-32, son fonctionnement silencieux, sa connectivité Wi-Fi et ses capacités de modulation en font une option techniquement intéressante.
Chez AirGreen, nous installons des thermopompes murales et autres systèmes de chauffage et climatisation à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, ainsi que dans plusieurs municipalités environnantes. Chaque projet demande cependant la même démarche : comprendre le bâtiment, choisir la bonne capacité, déterminer un emplacement intelligent et réaliser une installation qui restera accessible et fonctionnelle à long terme.
Dans le cas présenté ici à Saint-Valérien-de-Milton, la photo finale montre exactement le type de résultat que nous recherchons : une unité intérieure installée proprement, bien intégrée à l’architecture et associée à une technologie capable de répondre aux contraintes particulières du climat québécois.
