Un parcours de tuyauterie apparent transformé en installation CVAC ordonnée et facile à entretenir
Dans cette propriété de Bois-des-Filion, notre équipe devait intégrer une thermopompe murale Hitachi airHome 400 dans une pièce dont la configuration imposait un trajet technique entièrement visible. Le plafond foncé, la faible distance disponible au-dessus de l’unité et l’impossibilité de dissimuler toutes les conduites dans le mur exigeaient une finition précise.
Plutôt que de laisser les tuyaux frigorifiques, le câblage et le drainage exposés, nous avons organisé le parcours dans des cache-tuyaux rigides installés près du plafond. L’unité intérieure a été positionnée juste sous cette ligne technique, ce qui concentre les composantes dans la partie supérieure de la pièce et libère les murs à hauteur d’occupation.

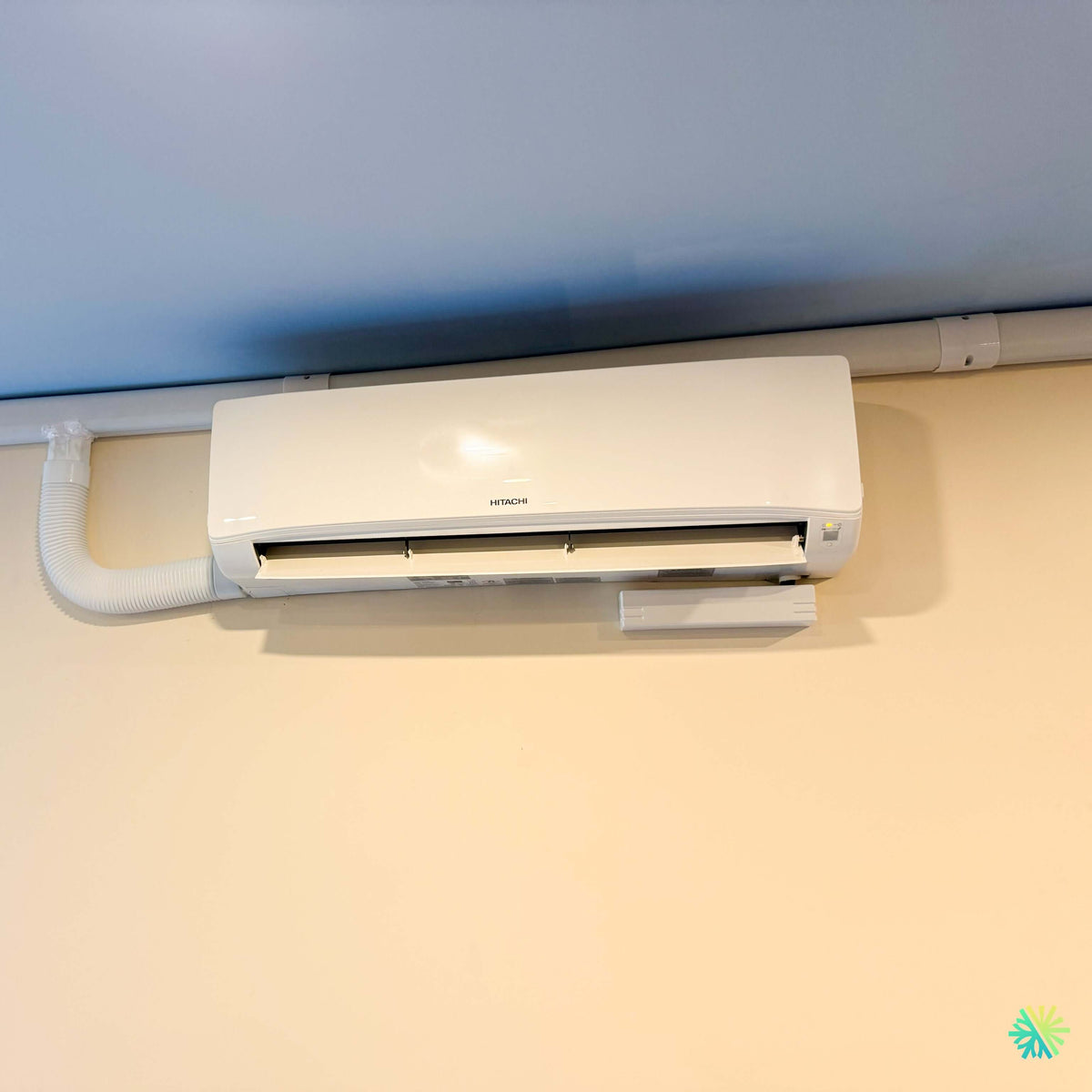

La photographie montre également un conduit flexible blanc du côté gauche. Ce détail distingue ce projet d’une installation murale standard avec sortie directe vers l’extérieur. Selon la disposition réelle du bâtiment, un parcours de condensats peut exiger un contournement, une transition ou une solution adaptée à la pente disponible. Notre priorité demeure toujours la même : assurer une évacuation fiable de l’eau tout en conservant l’accès aux composantes pour les vérifications futures.
Une unité installée près du plafond, sans compromettre l’aspiration d’air
La position d’une unité intérieure influence directement son débit d’air, son bruit et sa facilité d’entretien. Dans cette installation à Bois-des-Filion, la Hitachi airHome 400 est placée en hauteur afin de projeter l’air traité à travers la pièce.
Ce choix présente plusieurs avantages :
- l’air climatisé peut parcourir une plus grande distance avant de redescendre;
- aucun meuble ne vient bloquer le volet de soufflage;
- la surface murale sous l’appareil reste disponible;
- les conduites sont regroupées près du plafond;
- l’appareil demeure à l’écart des chocs accidentels;
- la transition vers le parcours technique est plus courte.
Une installation haute doit toutefois conserver le dégagement nécessaire au-dessus du cabinet. La thermopompe reprend l’air ambiant principalement par sa partie supérieure. Un appareil collé au plafond ou coincé derrière une retombée peut manquer d’air, devenir plus bruyant et perdre une partie de sa capacité.
Nous vérifions donc l’espace réel autour de l’unité avant de fixer la plaque murale. Nous devons également prévoir l’ouverture du panneau avant, le retrait des filtres et l’accès aux côtés de l’appareil lors d’un futur entretien CVAC.
Un trajet horizontal protégé par des cache-tuyaux
La longue moulure visible au-dessus de l’appareil protège le faisceau reliant l’unité intérieure au condenseur extérieur. Ce faisceau peut comprendre :
- la conduite de liquide;
- la conduite de gaz isolée;
- le câblage de communication;
- les conducteurs électriques requis;
- le drain de condensats ou certains éléments de son parcours.
Dans une pièce où ces composantes ne peuvent pas être encastrées, la qualité du cache-tuyau devient une partie importante de la finition. Nous cherchons à créer des lignes continues, avec des raccords bien ajustés et un parcours qui suit l’architecture de la pièce.
Une moulure mal planifiée peut produire plusieurs problèmes : angles inutiles, conduites comprimées, sections difficiles à ouvrir ou apparence désordonnée. Dans ce projet de thermopompe murale sur la Rive-Nord, le trajet principal a été maintenu près du plafond pour réduire son impact visuel.
Pourquoi nous évitons les courbes trop serrées
Les conduites frigorifiques sont fabriquées en cuivre. Elles doivent être courbées progressivement afin de ne pas s’écraser ni réduire le passage du réfrigérant.
Une courbe trop serrée peut :
- déformer le cuivre;
- créer une restriction;
- endommager l’isolation;
- compliquer la mise sous vide;
- transmettre davantage de vibrations;
- rendre une réparation future plus difficile.
Le cache-tuyau doit donc être dimensionné selon les diamètres réels des conduites, et non selon le plus petit format disponible.
La gamme Hitachi airHome 400 utilise différents raccordements selon la capacité. Les modèles plus compacts emploient généralement une conduite liquide de 1/4 po et une conduite de gaz de 3/8 po, tandis que les capacités supérieures peuvent nécessiter du 1/2 po ou du 5/8 po pour le gaz. Le modèle de plus grande capacité utilise également une conduite liquide de 3/8 po.
Le drainage visible : un élément à planifier dès le départ
En climatisation, l’unité intérieure retire l’humidité de l’air. Cette eau doit quitter le bac de récupération sans refoulement ni stagnation.
Le conduit flexible visible à gauche indique que le parcours de drainage demandait une solution distincte du cache principal. Dans ce type de configuration, nous portons une attention particulière à :
- la pente disponible;
- la hauteur du point de sortie;
- la stabilité des raccords;
- l’absence de portions écrasées;
- la protection contre les débranchements;
- la facilité d’inspection;
- le risque de bruit d’écoulement.
Lorsqu’un drain gravitaire est possible, il demeure généralement la solution la plus simple. Si la configuration du bâtiment ne permet pas une pente continue, une pompe à condensats peut parfois être nécessaire. La photographie seule ne permet pas de confirmer tous les composants internes de ce parcours; ce qui importe est que la solution soit vérifiée en fonctionnement avant la fermeture des moulures.
Les symptômes d’un drainage inadéquat
Un propriétaire devrait demander une inspection s’il observe :
- de l’eau sous l’unité;
- un bruit de gargouillement;
- une odeur d’humidité;
- des marques sur le mur;
- des arrêts intermittents;
- un conduit qui bouge ou se débranche;
- une accumulation d’eau dans le cache.
Lors de la mise en service, nous faisons circuler de l’eau dans le système d’évacuation afin de confirmer que le parcours fonctionne réellement. Un drain raccordé n’est pas nécessairement un drain fonctionnel.
Une petite section de finition sous l’unité
Sous le côté droit de la thermopompe, une courte pièce de finition protège une portion distincte du parcours. Cette configuration peut être utilisée lorsque certains raccordements doivent descendre légèrement avant de rejoindre la ligne principale ou lorsqu’un composant doit rester accessible.
L’objectif n’est pas uniquement esthétique. Les couvercles protègent les conduites contre :
- les chocs;
- les accrochages;
- la poussière;
- les modifications accidentelles;
- le vieillissement prématuré de l’isolation.
Nous évitons toutefois d’enfermer de façon permanente les éléments susceptibles de nécessiter une inspection. Une finition professionnelle doit pouvoir être ouverte sans endommager le mur ou les conduites.
Pourquoi la Hitachi airHome 400 convient à ce type d’installation résidentielle
La Hitachi airHome 400 est une thermopompe murale à technologie Inverter offerte en plusieurs capacités. La série couvre des besoins allant de 9 000 à 36 000 BTU/h, ce qui permet de l’adapter à une chambre, une aire de vie, un sous-sol ou une zone résidentielle plus vaste.
La photographie ne permet pas de lire clairement le numéro de modèle. Nous ne pouvons donc pas attribuer un nombre précis de BTU à cette installation uniquement selon la largeur du cabinet.
Le bon dimensionnement repose sur une évaluation de la charge thermique, notamment :
- la superficie réellement desservie;
- le volume de la pièce;
- le niveau d’isolation;
- les fenêtres et leur orientation;
- l’exposition solaire;
- la hauteur du plafond;
- la circulation vers les espaces voisins;
- les pertes de chaleur hivernales;
- le nombre d’occupants;
- les appareils produisant de la chaleur.
Des performances variables selon la capacité choisie
D’après le tableau technique du fabricant, la gamme airHome 400 offre notamment :
- des capacités nominales de climatisation de 9 000 à 33 000 BTU/h;
- des capacités nominales de chauffage de 10 000 à 35 000 BTU/h;
- un rendement pouvant atteindre 20,0 TRÉS2;
- un CPSC2 pouvant atteindre 9,2 en région 4 et 8,0 en région 5;
- un fonctionnement en chauffage jusqu’à environ -20,5 °C;
- le réfrigérant R32;
- une certification ENERGY STAR pour les combinaisons indiquées par le fabricant.
Ces valeurs ne sont pas identiques pour toutes les capacités. Il faut toujours associer l’unité intérieure au bon modèle extérieur et consulter la fiche correspondant à la combinaison réellement installée.
La technologie Vector DC Inverter au quotidien
La technologie Vector DC Inverter permet au compresseur de moduler sa vitesse selon les besoins de la pièce.
Au démarrage, la thermopompe peut augmenter sa production pour rapprocher rapidement la température de la consigne. Elle réduit ensuite sa vitesse afin de maintenir le confort sans multiplier les arrêts complets.
Cette modulation apporte plusieurs avantages :
- température plus stable;
- moins de démarrages brusques;
- fonctionnement souvent plus discret;
- déshumidification plus régulière;
- consommation adaptée à la charge réelle;
- meilleure gestion des périodes intermédiaires.
Dans une propriété de Bois-des-Filion, où les températures peuvent changer rapidement entre le jour et la nuit, cette modulation est particulièrement utile. L’appareil peut ajuster sa production au lieu de fonctionner constamment à pleine capacité.
Un niveau sonore adapté aux pièces occupées
Les versions de 9 000 et 12 000 BTU peuvent atteindre un niveau intérieur annoncé de 29 dB(A) en mode silencieux. Les modèles plus grands possèdent des niveaux différents en raison du volume d’air supérieur qu’ils doivent déplacer.
Le bruit réel dépend toutefois aussi de la qualité de l’installation CVAC. Plusieurs éléments peuvent produire une vibration ou un bourdonnement :
- une plaque murale insuffisamment fixée;
- une conduite en contact avec le plafond;
- un cache-tuyau qui vibre;
- un drain mal soutenu;
- un cabinet mal verrouillé;
- un ventilateur encrassé;
- une vitesse de soufflage trop élevée.
Dans ce projet, le long parcours au plafond exigeait donc une fixation régulière des moulures et des conduites. Une tuyauterie bien protégée mais insuffisamment soutenue peut devenir audible lorsque le compresseur change de régime.
FrostWash pour soutenir le maintien du débit d’air
La fonction FrostWash utilise un cycle de gel et de fonte afin de retirer une partie des impuretés déposées sur l’échangeur intérieur.
Cette technologie aide à limiter la dégradation du débit d’air, mais elle ne remplace pas les tâches d’entretien ordinaires. Le propriétaire doit toujours nettoyer les préfiltres et faire inspecter l’appareil lorsque le débit diminue.
La documentation du fabricant présente également un préfiltre en acier inoxydable et un filtre purificateur à charbon actif PM2.5. Ces éléments contribuent à retenir certaines particules dans l’air recirculé.
Une thermopompe murale ne remplace cependant pas un échangeur d’air. Elle traite principalement l’air déjà présent dans la pièce.
Mold Guard et séchage des composantes internes
Après un cycle de climatisation, le serpentin et le bac peuvent rester humides. La fonction Mold Guard fait circuler l’air à travers l’appareil et chauffe le serpentin pendant une période déterminée afin de réduire l’humidité résiduelle.
Cette fonction contribue à limiter les conditions favorables aux odeurs dans une unité propre. Elle ne peut pas éliminer une contamination déjà établie.
Dans une installation comportant un trajet de drain plus élaboré, la propreté du bac et le bon écoulement de l’eau demeurent essentiels. Une fonction automatique ne compense pas un tuyau obstrué ou une pente inadéquate.
Une construction pensée pour faciliter l’entretien
La série airHome 400 possède plusieurs caractéristiques utiles pour les techniciens :
- couvercles latéraux amovibles;
- raccord de drain adaptable à gauche ou à droite;
- bac de récupération amovible;
- support de moteur de ventilateur amovible;
- plaque de montage de grande dimension;
- panneau avant pouvant être retiré avec peu de vis;
- positionnement dédié des sondes;
- zone d’aspiration agrandie.
Ces détails sont particulièrement pertinents lorsque l’unité est installée près d’un plafond et entourée de cache-tuyaux. Ils permettent d’accéder aux composantes sans démonter inutilement toute l’installation.
Contrôle Wi-Fi offert en option
Un adaptateur Wi-Fi optionnel peut permettre le contrôle de la thermopompe à distance. Selon les accessoires retenus, l’utilisateur peut notamment :
- modifier la température;
- créer un horaire hebdomadaire;
- contrôler le système depuis un téléphone;
- utiliser certaines commandes vocales;
- suivre une estimation des coûts énergétiques.
Cette fonction peut être pratique pour une résidence souvent inoccupée ou pour préchauffer une pièce avant le retour à la maison.
Les erreurs à éviter avec un long parcours intérieur
Installer les caches sans vérifier le drain
La finition ne devrait jamais être fermée avant l’essai d’écoulement. Une fuite cachée peut endommager le mur ou le plafond.
Comprimer les conduites dans une moulure trop petite
Les dimensions du cache doivent correspondre aux diamètres réels, à l’isolation et au nombre de câbles.
Multiplier les raccords inutiles
Chaque raccord ou transition supplémentaire complique le parcours et peut créer un point de vibration.
Laisser le conduit flexible sans soutien
Un tuyau de drainage doit rester stable. Un affaissement peut retenir l’eau et favoriser les dépôts.
Installer l’unité trop près du plafond
Il faut préserver l’aspiration supérieure ainsi que l’accès aux filtres.
Négliger l’apparence du parcours
Une thermopompe peut fonctionner correctement tout en donnant une impression de travail improvisé. Les moulures doivent suivre des lignes cohérentes et être fixées uniformément.
Une mise en service complète derrière la finition visible
Le résultat final montre une unité en fonctionnement, avec son volet ouvert et ses témoins allumés. Avant d’arriver à cette étape, nous devons réaliser plusieurs vérifications :
- fixation et nivellement de la plaque murale;
- préparation des conduites frigorifiques;
- serrage des raccords;
- contrôle de l’étanchéité;
- mise sous vide;
- vérification du câblage;
- essai du drainage;
- contrôle des caches et supports;
- essai en climatisation;
- essai en chauffage.
La mise sous vide est une étape essentielle. Elle retire l’air et l’humidité du circuit avant la libération du réfrigérant. Une installation visuellement réussie peut connaître des problèmes prématurés si cette opération est négligée.
Subventions et admissibilité à confirmer selon la combinaison exacte
La brochure Hitachi indique que la gamme airHome 400 est admissible à plusieurs incitatifs provinciaux pour thermopompes. L’admissibilité réelle doit toutefois être confirmée selon :
- les numéros exacts des unités intérieure et extérieure;
- la certification reconnue;
- la capacité à la température de référence;
- le type de bâtiment;
- la date d’achat et d’installation;
- les règles du programme en vigueur.
Le nom commercial Hitachi airHome 400 ne garantit pas à lui seul un montant de subvention. Nous devons vérifier la combinaison exacte avant de présenter une estimation définitive.
Une installation fonctionnelle adaptée aux réalités de la Rive-Nord
Cette installation de thermopompe murale Hitachi airHome 400 à Bois-des-Filion se distingue par son parcours technique apparent et par la façon dont celui-ci a été organisé près du plafond.
L’unité intérieure demeure dégagée, le volet peut distribuer l’air librement et les conduites sont protégées dans des moulures accessibles. Le drainage visible à gauche a été intégré à la configuration plutôt que dissimulé sans possibilité d’inspection.
Chez AirGreen, nous réalisons des installations de thermopompes murales à Bois-des-Filion, partout sur la Rive-Nord, ainsi qu’à Montréal, Laval, Longueuil et sur la Rive-Sud. Chaque bâtiment impose un parcours différent. Notre rôle consiste à réunir la performance, la fiabilité du drainage, la qualité frigorifique et une finition cohérente dans une même installation.
