Une intégration précise dans un espace restreint, près du plafond et du coin du mur
Cette installation d’une thermopompe murale Hitachi airHome 400 à Dorval illustre parfaitement une réalité fréquente dans les résidences de l’ouest de Montréal : l’espace disponible pour l’unité intérieure peut être limité par la configuration de la pièce, la présence de mobilier, les ouvertures et le passage nécessaire des conduites frigorifiques.

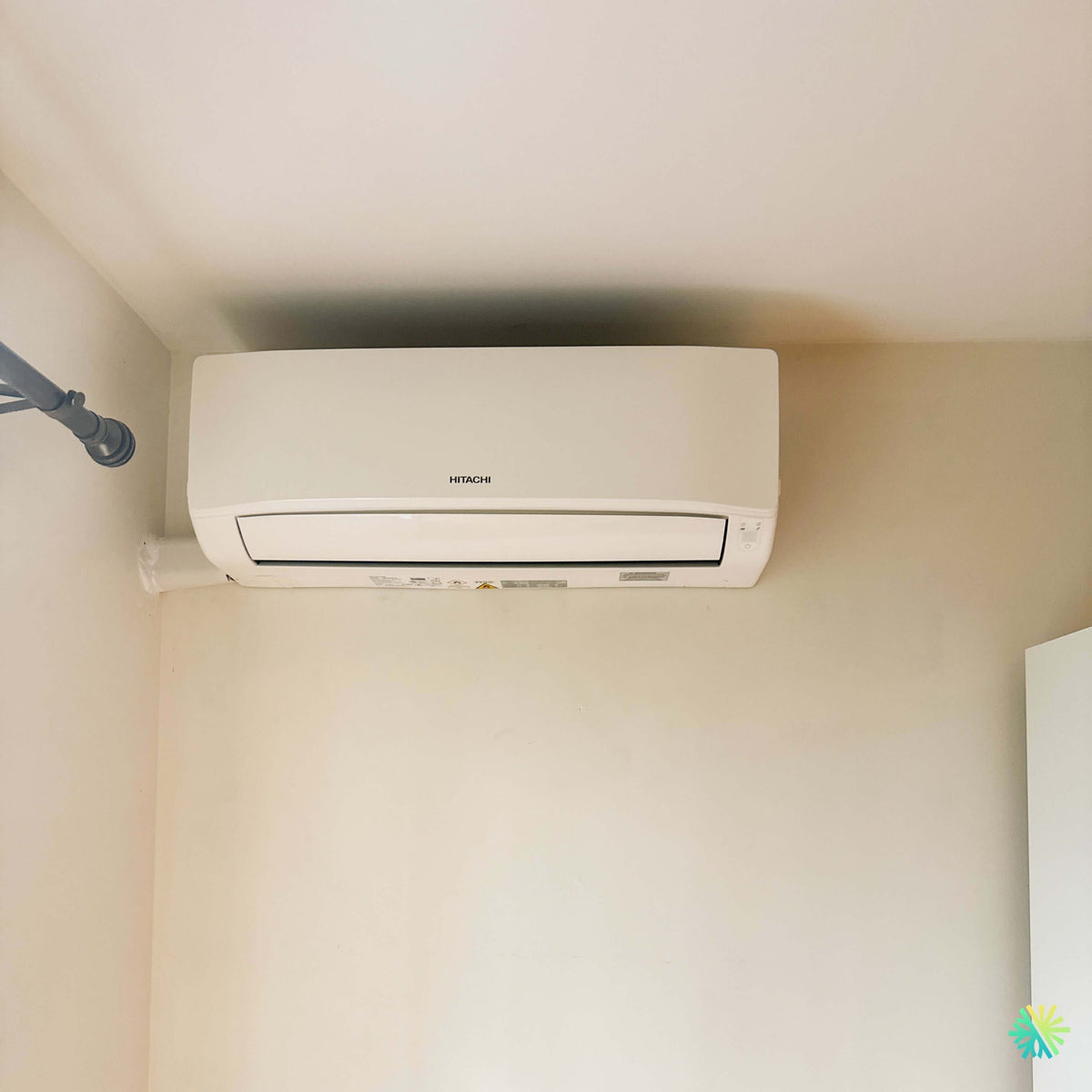

Sur la photo prise après notre intervention, l’unité Hitachi est installée dans la partie supérieure du mur, près du plafond et à proximité du coin gauche. Un cache-tuyaux blanc dirige proprement les conduites vers le mur adjacent, tandis qu’un meuble élevé occupe une partie de l’espace à droite. Un support de rideau est également visible près du mur latéral. Ces éléments ont directement influencé le choix de l’emplacement.
Notre objectif était de réaliser une installation CVAC à Dorval qui soit à la fois fonctionnelle, discrète et accessible. Il fallait maintenir une circulation d’air convenable, éviter les obstacles présents dans la pièce et créer un parcours propre pour la tuyauterie, le câblage et l’évacuation du condensat.
Pourquoi l’emplacement de l’unité intérieure exigeait une planification attentive
Une thermopompe murale ne doit pas être installée uniquement là où il reste un espace libre. Son emplacement influence la qualité du confort ressenti dans la pièce et le comportement de l’appareil pendant toute sa durée de vie.
Dans cette résidence de Dorval, plusieurs contraintes devaient être évaluées :
- la faible hauteur disponible au-dessus de l’unité;
- la proximité du mur latéral;
- la présence d’un meuble haut à droite;
- le support de rideau installé à gauche;
- le passage des conduites vers l’extérieur;
- la direction souhaitée du débit d’air;
- l’accès futur aux filtres et au panneau avant.
L’unité a été placée haut afin de libérer la surface murale et de favoriser une distribution de l’air dans la partie occupée de la pièce. Son positionnement permet également de conserver un passage court et logique pour les raccordements sur le côté gauche.
Avant l’installation, nous devons toujours confirmer que le panneau frontal pourra être ouvert et que les filtres pourront être retirés. Une unité placée trop près d’un plafond, d’une tablette ou d’une moulure peut devenir difficile à entretenir. Dans ce projet, nous avons tenu compte de la forme incurvée du boîtier et du mouvement nécessaire pour accéder à l’intérieur de l’appareil.
Un parcours latéral des conduites adapté à la configuration du mur
La photo montre un cache-tuyaux blanc qui quitte le côté gauche de la thermopompe avant de rejoindre le mur adjacent. Ce type de parcours est souvent utilisé lorsque le percement ne peut pas être effectué directement derrière l’unité ou lorsque la configuration extérieure impose un point de sortie précis.
Sous le cache se trouvent généralement plusieurs éléments essentiels :
- les conduites frigorifiques en cuivre isolées;
- le câble de communication entre les unités;
- le drain de condensat;
- selon la configuration, une portion du câblage d’alimentation.
Le cache-tuyaux protège ces composants tout en donnant une finition plus propre que des conduites laissées apparentes. Dans cette installation à Dorval, le choix d’une finition blanche permet au parcours de se fondre dans l’ensemble du mur et du boîtier intérieur.
Le travail ne consiste toutefois pas seulement à poser un canal décoratif. Les conduites doivent être disposées sans être écrasées, le cuivre doit conserver des courbes appropriées et le drain doit bénéficier d’une pente suffisante.
La pente du drain : un détail invisible qui évite les dégâts d’eau
En mode climatisation, l’humidité retirée de l’air se transforme en eau sur l’échangeur intérieur. Cette eau tombe dans un bac avant d’être évacuée par le drain.
Une pente mal conçue peut provoquer :
- une accumulation d’eau;
- des bruits de ruissellement;
- une odeur d’humidité;
- un refoulement vers l’unité;
- un écoulement sur le mur;
- la formation de dépôts dans le tuyau.
Dans un parcours latéral comme celui visible sur la photo, nous vérifions soigneusement la pente avant de refermer le cache. Nous effectuons également un test d’écoulement afin de confirmer que l’eau quitte l’unité sans stagnation.
Une gamme Hitachi offerte dans plusieurs capacités
La famille Hitachi airHome 400 comprend plusieurs configurations allant de 9 000 à 36 000 BTU/h. Les capacités de climatisation annoncées dans la documentation comprennent notamment 9 000, 12 000, 18 000, 22 000 et 33 000 BTU/h selon les combinaisons d’unités intérieure et extérieure. Une version de 12 000 BTU fonctionnant sur une alimentation de 115 V est aussi offerte.
La capacité exacte de l’appareil installé à Dorval ne peut pas être déterminée de manière fiable à partir de la photo seulement. Plusieurs unités de la gamme possèdent une apparence similaire. Chez AirGreen, nous ne déduisons donc jamais le tonnage ou le nombre de BTU simplement en observant la largeur du boîtier.
Le dimensionnement doit être établi selon des facteurs concrets :
- la superficie de la zone desservie;
- la hauteur des plafonds;
- le nombre de fenêtres;
- l’orientation du bâtiment;
- la qualité de l’isolation;
- la quantité de murs extérieurs;
- l’ouverture vers les pièces adjacentes;
- les besoins en climatisation;
- les pertes de chaleur en hiver;
- l’utilisation réelle de la pièce.
Une thermopompe surdimensionnée peut refroidir rapidement sans fonctionner assez longtemps pour bien déshumidifier. À l’inverse, une machine trop petite peut rester à pleine puissance pendant de longues périodes tout en peinant à maintenir la consigne lors des journées les plus chaudes ou les plus froides.
Technologie Vector DC Inverter pour une température plus stable
La Hitachi airHome 400 utilise une technologie Vector DC Inverter. Cette technologie permet au compresseur de modifier sa vitesse au lieu de fonctionner uniquement selon une séquence marche-arrêt.
Lorsqu’une pièce est très chaude, le système peut augmenter sa capacité afin de rapprocher rapidement la température du point de consigne. Une fois la température stabilisée, le compresseur réduit sa vitesse pour fournir uniquement l’énergie nécessaire.
Cette modulation permet généralement :
- de réduire les variations de température;
- de limiter les redémarrages fréquents;
- de mieux contrôler la consommation;
- d’améliorer le confort acoustique;
- de maintenir une circulation d’air plus régulière.
Pour les propriétaires de Dorval, cette caractéristique est particulièrement utile dans une chambre, un bureau ou une pièce de vie où les changements brusques de température et les courants d’air sont indésirables.
Rendement énergétique pouvant atteindre un TRÉS2 de 20,0
Selon le modèle sélectionné, l’airHome 400 peut atteindre un TRÉS2 de 20,0. Les autres configurations de la gamme affichent notamment des valeurs de 19,5, 19,0 ou 18,3.
Le rendement exact dépend de la combinaison intérieure-extérieure. Il est donc important de ne pas présenter toute la gamme comme un seul appareil aux performances identiques.
Par exemple, le modèle nominal de 9 000 BTU affiche :
- un TRÉS2 de 20,0;
- un COP de 3,3 à 8 °C;
- un COP de 2,42 à -15 °C;
- une capacité nominale de chauffage de 6 500 BTU/h à -8 °C;
- une capacité maximale de chauffage de 7 500 BTU/h à -15 °C.
Le modèle nominal de 18 000 BTU présente pour sa part :
- un TRÉS2 de 19,5;
- un COP de 2,95 à 8 °C;
- un COP de 1,9 à -15 °C;
- une capacité de chauffage de 13 300 BTU/h à -8 °C;
- une capacité maximale de 14 200 BTU/h à -15 °C.
Ces données montrent qu’un appareil doit être comparé selon sa capacité à basse température, son rendement et les besoins du bâtiment, et non uniquement selon le chiffre nominal utilisé pour la climatisation.
Un chauffage fonctionnel jusqu’à environ -20,5 °C
Les modèles de la gamme airHome 400 sont indiqués pour fonctionner en chauffage jusqu’à environ -20,5 °C. Cette plage permet à la thermopompe de contribuer au chauffage pendant une grande partie de l’hiver à Dorval.
Il faut toutefois comprendre qu’une température minimale de fonctionnement ne signifie pas que l’unité conserve sa capacité nominale jusqu’à cette limite. Plus l’air extérieur devient froid, plus la capacité disponible peut diminuer.
Nous analysons donc notamment :
- la capacité à -8 °C;
- la capacité maximale à -15 °C;
- le COP aux températures froides;
- la présence d’un chauffage d’appoint;
- la distribution de la chaleur dans les autres pièces.
Une thermopompe murale peut réduire considérablement l’utilisation de plinthes électriques ou d’un autre système de chauffage, mais elle doit être intégrée à une stratégie adaptée à la résidence.
Un fonctionnement silencieux adapté aux espaces de repos
Les petites capacités de la Hitachi airHome 400 peuvent descendre jusqu’à 29 dB(A) en mode silencieux. Les modèles plus grands produisent davantage de débit d’air et affichent des niveaux sonores minimaux plus élevés.
Le confort acoustique dépend cependant autant de l’installation que de la fiche technique. Un appareil correctement conçu peut devenir bruyant si :
- la plaque murale n’est pas bien fixée;
- le boîtier touche le plafond;
- les conduites pressent contre le châssis;
- le cache-tuyaux vibre;
- une pièce de plastique est mal enclenchée;
- le mur amplifie les vibrations.
Pendant la mise en service, nous vérifions les différentes vitesses de ventilation et nous écoutons l’appareil en climatisation comme en chauffage. Nous contrôlons également le mouvement du volet afin de confirmer qu’il s’ouvre librement malgré la proximité du meuble et des surfaces environnantes.
Une thermopompe pensée pour faciliter le confort quotidien et l’entretien
FrostWash pour le nettoyage de l’échangeur intérieur
La fonction FrostWash utilise un processus de gel et de fonte de l’échangeur intérieur. L’objectif est de capter une partie des impuretés présentes sur le serpentin avant de les évacuer avec l’eau de fonte.
La documentation Hitachi indique que, dans le cadre des essais décrits par le fabricant, une unité équipée de cette technologie a mieux maintenu son débit d’air qu’une unité de comparaison sans FrostWash.
Cette fonction représente un complément intéressant, mais elle ne remplace pas un entretien complet. La poussière peut aussi s’accumuler sur :
- les filtres;
- la turbine;
- les volets;
- le bac de condensat;
- les surfaces situées hors de la zone de nettoyage.
Nous recommandons donc de laver régulièrement les filtres et de faire inspecter l’unité lorsqu’une baisse de débit, une odeur ou un bruit inhabituel apparaît.
Mold Guard et gestion de l’humidité résiduelle
La fonction Mold Guard fait circuler de l’air dans l’unité pendant environ 60 minutes et peut chauffer le serpentin afin de réduire l’humidité résiduelle favorable aux odeurs et à la formation de moisissures.
Cette fonction peut être particulièrement utile pendant les périodes humides de l’été montréalais. Elle ne doit cependant pas être présentée comme un traitement capable d’éliminer une contamination existante. Si une unité est déjà fortement encrassée, un nettoyage professionnel reste nécessaire.
Filtration PM2.5 et préfiltre en acier inoxydable
L’airHome 400 comprend un préfiltre en acier inoxydable et un filtre purificateur à charbon actif destiné aux particules PM2.5. Le charbon actif contribue également à réduire certaines odeurs.
Une thermopompe murale n’est toutefois pas un système central de filtration pour toute la maison. Elle traite principalement l’air qui circule dans la pièce où elle est installée. Son efficacité dépend aussi de la propreté des filtres et du volume d’air réellement déplacé.
Un accès simplifié pour les interventions futures
La conception de l’unité intérieure prévoit plusieurs éléments facilitant l’installation et l’entretien :
- des couvercles latéraux amovibles;
- un drain pouvant être raccordé à gauche ou à droite;
- un bac de récupération amovible;
- une grande plaque d’installation;
- un support de moteur de ventilateur amovible;
- un panneau avant démontable avec peu de vis;
- des sondes positionnées pour améliorer la précision.
Dans l’installation visible à Dorval, ces caractéristiques sont importantes puisque l’appareil est situé près du plafond et d’un mur latéral. L’accès doit rester possible sans retirer le mobilier ni démonter une grande partie du revêtement mural.
Des exigences électriques qui varient selon le modèle
Les modèles de 9 000 à 36 000 BTU fonctionnent généralement sur une alimentation de 208-230 V, tandis qu’une version de 12 000 BTU est disponible en 115 V.
Les protections électriques maximales indiquées dans la documentation varient selon la capacité :
- 15 A pour les modèles de 9 000 et 12 000 BTU en 208-230 V;
- 25 A pour les modèles de 18 000 et 24 000 BTU;
- 40 A pour le modèle de 36 000 BTU;
- 30 A pour la version de 12 000 BTU en 115 V.
Nous vérifions toujours la plaque signalétique de l’unité extérieure plutôt que de choisir le disjoncteur à partir du nombre de BTU seulement.
Cette étape comprend la validation :
- de l’ampacité minimale du circuit;
- de la protection maximale;
- du calibre des conducteurs;
- du sectionneur extérieur;
- de la tension disponible;
- de la capacité du panneau électrique.
Une installation au réfrigérant R32
La gamme airHome 400 utilise le réfrigérant R32. Ce réfrigérant exige une manipulation conforme aux pratiques du fabricant et des outils compatibles.
La qualité des raccords frigorifiques est déterminante. Nous portons une attention particulière aux évasements, au serrage au couple et à la protection de l’isolation.
Notre procédure de mise en service comprend normalement :
- la préparation du cuivre;
- le raccordement des unités;
- l’épreuve d’étanchéité;
- la mise sous vide;
- la vérification de la stabilité du vide;
- l’ouverture des valves;
- le démarrage du système;
- le contrôle des températures;
- le test du drain;
- l’inspection des vibrations et du bruit.
Un appareil neuf ne peut pas compenser une mise sous vide insuffisante ou un raccord mal réalisé. Ce sont précisément ces étapes invisibles qui déterminent la fiabilité d’une installation de thermopompe à Dorval.
Contrôle Wi-Fi disponible en option
La Hitachi airHome 400 peut être équipée d’un adaptateur airCloud Go optionnel. Cet accessoire permet notamment de gérer la thermopompe à partir d’un téléphone, de créer des horaires hebdomadaires et d’utiliser certaines commandes vocales compatibles.
Un contrôleur mural airPoint Room H700 est également offert en option.
Ces accessoires doivent être précisés dans la proposition, car le Wi-Fi n’est pas nécessairement intégré de série à toutes les configurations.
Les erreurs évitées dans ce type d’installation
Placer l’unité trop près d’un obstacle
Un meuble élevé ou un mur latéral peut dévier l’air et limiter l’ouverture du volet. Nous vérifions donc la portée du soufflage avant de confirmer l’emplacement.
Bloquer l’aspiration supérieure
L’air entre principalement par le haut. Une distance insuffisante sous le plafond peut réduire le débit et augmenter le bruit.
Négliger le support de rideau
Une tringle ou un rideau placé trop près de l’unité peut vibrer, être entraîné vers l’aspiration ou gêner le mouvement du panneau.
Faire remonter le drain dans le cache-tuyaux
Même une légère contre-pente peut retenir de l’eau. Le parcours doit être vérifié avant de fermer le cache.
Compresser les conduites derrière l’appareil
Un faisceau trop épais peut empêcher l’unité de s’appuyer correctement sur sa plaque et créer une tension sur le boîtier.
Choisir la capacité sans analyser la pièce
La largeur disponible sur le mur ne doit jamais déterminer la capacité de la thermopompe. Le calcul des besoins demeure prioritaire.
Une réalisation AirGreen adaptée aux résidences de Dorval
Cette installation de thermopompe murale Hitachi airHome 400 à Dorval démontre qu’un résultat propre dépend d’une succession de décisions précises : choix du mur, hauteur de pose, parcours latéral des conduites, gestion du drain, dégagement autour de l’unité et accessibilité pour l’entretien.
La photo finale montre une unité discrète, alignée dans la partie supérieure du mur et reliée à un cache-tuyaux compact sur le côté gauche. L’appareil s’intègre sans occuper la zone utile du mur et sans entrer en conflit avec le meuble situé à droite.
Chez AirGreen, nous réalisons des installations de thermopompes murales à Dorval, Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud. Chaque projet est planifié selon la configuration réelle du bâtiment, les besoins de confort du client et les caractéristiques exactes de l’équipement.
Une installation réussie ne se résume pas au démarrage de la machine. Elle doit assurer une circulation d’air efficace, une évacuation fiable du condensat, un fonctionnement silencieux et un accès raisonnable aux composants. C’est cette attention portée aux détails qui permet à la Hitachi airHome 400 de livrer son rendement dans les conditions réelles de la résidence.
