Une installation intérieure pensée pour bien diffuser l’air dans un espace étroit
Dans cette résidence de Delson, notre équipe devait intégrer une nouvelle thermopompe murale Hitachi airHome 600 dans une pièce dont la configuration imposait plusieurs contraintes concrètes. Le mur disponible était étroit, une porte se trouvait immédiatement à droite de la zone d’installation et le plafond relativement bas réduisait les possibilités de positionnement.

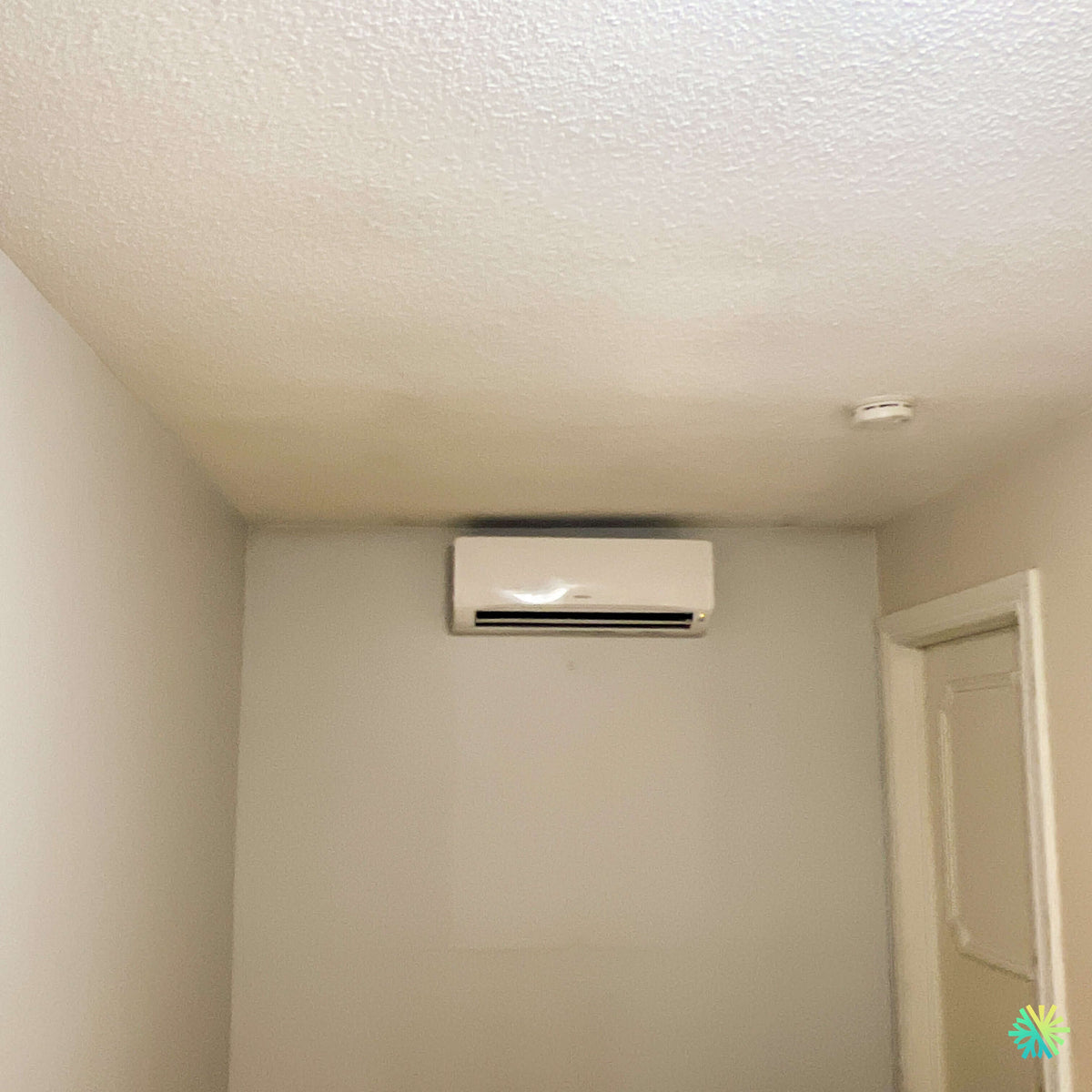

La photographie prise à la fin des travaux montre une unité intérieure installée en hauteur, centrée sur la portion de mur libre et suffisamment éloignée de l’encadrement de la porte. Cette disposition n’a pas été choisie uniquement pour son apparence. Elle permet de conserver une bonne reprise d’air par le dessus de l’appareil, de diriger l’air conditionné vers la longueur de la pièce et de maintenir un accès pratique aux filtres pour le futur entretien de la thermopompe.
Dans un espace de ce type, quelques centimètres peuvent faire une différence importante. Une unité placée trop près du plafond peut manquer d’air à l’aspiration. Une installation trop près de la porte peut nuire à l’ouverture, compliquer le retrait du panneau avant ou provoquer une diffusion irrégulière vers le corridor adjacent. Notre travail consistait donc à trouver le bon équilibre entre la circulation d’air, l’accessibilité, le passage des conduites et l’intégration visuelle.
Pourquoi la Hitachi airHome 600 convenait bien à ce projet à Delson
La Hitachi airHome 600 est une thermopompe murale Inverter conçue pour assurer trois fonctions principales dans la résidence :
- climatiser pendant les périodes chaudes et humides;
- chauffer durant une grande partie de l’hiver;
- contribuer à maintenir l’unité intérieure plus propre grâce à ses technologies de filtration et d’autonettoyage.
La série est offerte dans plusieurs capacités, de 9 000 à 24 000 BTU/h, ce qui permet de dimensionner l’installation selon la charge thermique réelle de la pièce et non seulement selon sa superficie. Selon la combinaison sélectionnée, le rendement peut atteindre un TRÉS2 de 23,0 et un CPSC2 de région 5 de 9,2. Le fabricant annonce également un fonctionnement en chauffage jusqu’à -25 °C, avec jusqu’à 100 % de la capacité disponible à -15 °C pour certaines combinaisons.
Pour une propriété située à Delson, sur la Rive-Sud, ces caractéristiques sont particulièrement pertinentes. Le système doit composer avec des journées d’été humides, des températures changeantes au printemps et à l’automne ainsi que des épisodes hivernaux où la température extérieure chute rapidement.
La technologie Inverter permet à la thermopompe de moduler son fonctionnement. Au lieu de démarrer à pleine puissance, de s’arrêter complètement et de recommencer quelques minutes plus tard, le compresseur ajuste sa vitesse selon les besoins. Cela favorise :
- une température intérieure plus stable;
- un meilleur contrôle de l’humidité;
- une consommation plus régulière;
- moins de cycles brusques;
- un fonctionnement généralement plus discret.
Un positionnement en hauteur qui exige une préparation précise
Sur la photo, l’unité intérieure est installée sur un mur relativement étroit, entre un angle de la pièce et une ouverture de porte. La partie supérieure de la thermopompe demeure sous le plafond avec un dégagement permettant l’aspiration de l’air.
Cette installation demandait une prise de mesures rigoureuse avant le perçage. Nous devions notamment vérifier :
- la largeur réelle de l’unité intérieure;
- la position de la plaque de montage;
- la distance par rapport au plafond;
- le dégagement à droite près de la porte;
- l’emplacement de la sortie des conduites;
- la pente nécessaire au drain de condensat;
- la présence possible de montants, de fils ou de tuyaux dans le mur.
Une erreur de quelques centimètres aurait pu rendre le panneau difficile à ouvrir ou décentrer visuellement la thermopompe. Dans une pièce sobre aux murs clairs, un appareil mal aligné serait immédiatement visible.
Pourquoi l’unité ne doit pas être collée au plafond
Une thermopompe murale aspire généralement l’air ambiant par sa partie supérieure avant de le faire circuler à travers ses filtres et son échangeur thermique. Lorsque le dégagement au-dessus de l’appareil est insuffisant, plusieurs problèmes peuvent apparaître :
- réduction du débit d’air;
- lecture moins précise de la température;
- baisse de performance;
- augmentation du bruit;
- accès difficile aux filtres;
- accumulation plus rapide de poussière.
Nous avons donc conservé l’espace nécessaire tout en installant l’unité assez haut pour favoriser une diffusion efficace. En climatisation, l’air frais descend naturellement dans la pièce. En chauffage, les déflecteurs peuvent être orientés vers le bas afin de mieux distribuer la chaleur dans la zone occupée.
Une installation près d’une porte sans compromettre l’accès
La porte visible à droite de l’appareil représente une contrainte importante. Une unité intérieure ne doit pas empêcher l’ouverture complète de la porte ni être exposée aux chocs répétés de l’encadrement ou d’objets transportés dans la pièce.
Nous avons positionné la Hitachi de façon à conserver une séparation nette entre l’appareil et la moulure. Ce dégagement simplifie aussi les interventions futures, notamment :
- le retrait du panneau frontal;
- le nettoyage des filtres;
- l’accès au bac de condensat;
- l’inspection du moteur de ventilation;
- la vérification du raccord de drainage;
- le nettoyage approfondi du serpentin.
La série airHome 600 a été conçue avec plusieurs éléments facilitant l’entretien. La documentation du fabricant indique notamment un panneau avant retenu par seulement quelques vis, un bac de récupération amovible, des raccords de drainage accessibles des deux côtés et une plaque inférieure pouvant être retirée pour atteindre plus facilement les raccordements sur la majorité des modèles.
La diffusion d’air dans une pièce longue ou étroite
Dans une petite pièce carrée, plusieurs emplacements peuvent parfois convenir. Dans une zone étroite comme celle montrée sur la photographie, la direction du soufflage devient beaucoup plus importante.
Nous cherchons généralement à éviter que l’air soit projeté directement :
- contre un mur situé à faible distance;
- sur une porte ouverte;
- vers un obstacle haut;
- sur un lit ou un poste de travail;
- dans un coin où il circulera difficilement.
L’installation sur le mur du fond permet ici d’envoyer l’air vers la partie ouverte de la pièce. Les déflecteurs horizontaux et verticaux peuvent ensuite être réglés pour répartir le débit sans créer une sensation de courant d’air concentré.
Le mode de ventilation doit correspondre à l’usage de la pièce
Une vitesse maximale n’est pas toujours nécessaire. Dans une chambre, un bureau ou un espace de repos, une vitesse faible ou automatique offre souvent un meilleur confort acoustique.
Selon la capacité retenue, les unités intérieures Hitachi airHome 600 peuvent fonctionner à des niveaux sonores très bas. Le fabricant indique notamment un niveau pouvant descendre jusqu’à environ 27 dB(A) en mode silencieux pour la combinaison de 12 000 BTU, tandis que les valeurs inscrites au tableau technique varient selon la capacité et la vitesse du ventilateur.
Le niveau sonore perçu dépend toutefois aussi de l’installation. Une unité mal fixée, une conduite en contact avec la structure ou un drain qui vibre contre le mur peut générer un bruit qui ne provient pas directement de la machine. La plaque doit donc être installée de niveau, solidement ancrée et adaptée à la composition du mur.
Un drainage fiable derrière une installation visuellement discrète
En climatisation et en déshumidification, l’unité intérieure retire de l’humidité de l’air. Cette eau s’accumule dans le bac de condensat avant d’être évacuée par un drain.
Le parcours du drain est l’un des éléments les plus importants d’une installation CVAC, même s’il devient presque invisible lorsque le travail est terminé. Il doit présenter une pente constante vers le point de rejet. Une section qui remonte ou forme un creux peut retenir l’eau et provoquer :
- des gargouillements;
- des odeurs;
- une accumulation de dépôts;
- une obstruction;
- une fuite sous l’unité;
- des dommages au mur ou au plancher.
Avant de remettre le système au client, nous vérifions l’écoulement du drain et l’étanchéité des raccords. Dans les situations où l’évacuation par gravité est impossible, une pompe de condensat peut être requise, mais une solution gravitaire bien planifiée demeure généralement plus simple et plus silencieuse.
Des conduites frigorifiques adaptées au modèle installé
La gamme Hitachi airHome 600 fonctionne au réfrigérant R32. Les diamètres de tuyauterie varient selon la capacité :
- conduite liquide de 1/4 po pour toutes les capacités;
- conduite de gaz de 3/8 po pour les modèles de 9 000 et 12 000 BTU;
- conduite de gaz de 1/2 po pour les modèles de 15 000 et 18 000 BTU;
- conduite de gaz de 5/8 po pour le modèle de plus grande capacité.
Le respect de ces diamètres est essentiel. Une tuyauterie non conforme peut réduire la capacité, modifier les pressions de fonctionnement et nuire au retour d’huile vers le compresseur.
Lors de l’installation, nous portons aussi attention à la qualité des évasements, à l’isolation des conduites, au serrage selon les exigences du fabricant et à la réalisation d’un vide adéquat avant la mise en marche.
FrostWash 3.0 : une technologie utile, mais pas un remplacement de l’entretien
La Hitachi airHome 600 intègre la technologie FrostWash 3.0, qui procède en trois étapes :
- le serpentin est chauffé afin d’assouplir les particules graisseuses;
- il est refroidi pour former de la glace et emprisonner certaines saletés;
- la glace fond et contribue à évacuer les contaminants.
L’appareil comprend également un préfiltre en acier inoxydable et un filtre purificateur à charbon actif PM2.5. Ces éléments peuvent aider à retenir de petites particules et à réduire certaines odeurs lorsque la thermopompe fonctionne.
Cette fonction ne dispense cependant pas le propriétaire de nettoyer les filtres. Elle ne remplace pas non plus un entretien CVAC professionnel, surtout lorsque l’appareil est utilisé chaque jour.
Signes indiquant qu’un nettoyage plus approfondi est nécessaire
Nous recommandons de faire vérifier l’appareil lorsque les occupants constatent :
- une odeur persistante au démarrage;
- une diminution du débit d’air;
- des particules visibles sur la roue de ventilation;
- de l’eau qui s’écoule sous l’unité;
- un bruit inhabituel;
- un temps de fonctionnement plus long qu’auparavant;
- des filtres qui se salissent très rapidement.
Dans une pièce étroite, le débit d’air peut transporter la poussière vers l’unité de manière plus concentrée. Un entretien régulier aide à préserver la performance et à éviter que des marques apparaissent sur le mur ou le plafond autour de l’appareil.
La fonction de protection contre les moisissures
Après certains cycles, la fonction de protection contre les moisissures fait circuler de l’air à travers les composants internes et chauffe le serpentin afin de limiter l’humidité résiduelle.
Cette étape est particulièrement utile après un fonctionnement prolongé en climatisation, lorsque le serpentin intérieur demeure humide. Elle peut contribuer à réduire les conditions favorables aux odeurs, mais elle ne peut pas éliminer une contamination déjà présente.
Pour obtenir un bon résultat, nous conseillons de :
- garder les filtres propres;
- laisser les sorties d’air dégagées;
- ne pas obstruer le drain;
- éviter de couper systématiquement l’alimentation électrique au disjoncteur;
- faire inspecter l’appareil lorsqu’une odeur revient malgré le nettoyage des filtres.
Performance hivernale, contrôle intelligent et conseils pour une installation durable
Un chauffage continu jusqu’à -25 °C
La Hitachi airHome 600 est conçue pour poursuivre le chauffage lorsque la température extérieure descend jusqu’à -25 °C. La capacité réelle disponible varie toutefois selon le modèle et les conditions.
Le tableau technique du fabricant présente, à -25 °C, une capacité maximale allant approximativement de :
- 7 200 BTU/h pour le modèle de 9 000 BTU;
- 8 800 BTU/h pour le modèle de 12 000 BTU;
- 10 500 BTU/h pour le modèle de 15 000 BTU;
- 12 900 BTU/h pour le modèle de 18 000 BTU;
- 15 000 BTU/h pour le modèle de plus grande capacité.
Ces chiffres montrent pourquoi le dimensionnement doit tenir compte des besoins de chauffage hivernaux. Une thermopompe capable de fonctionner à -25 °C ne livre pas nécessairement sa capacité nominale complète à cette température.
Dans certaines résidences de Delson, de Longueuil, de Montréal, de Laval, de la Rive Nord ou de la Rive Sud, les plinthes électriques ou un autre système peuvent demeurer utiles comme chauffage complémentaire pendant les périodes les plus froides.
Un dégivrage adapté aux conditions hivernales
Lorsque l’unité extérieure fonctionne en chauffage, son serpentin peut accumuler du givre. La thermopompe doit alors effectuer un cycle de dégivrage.
La série airHome 600 comprend une technologie de dégivrage adaptatif ainsi qu’un élément chauffant dans le bac de condensation. Ce dispositif aide à évacuer l’eau produite par le dégivrage et à limiter l’accumulation de glace dans la base.
L’emplacement de l’unité extérieure demeure néanmoins important. Elle doit être installée assez haut pour rester au-dessus des accumulations de neige et pour permettre à l’eau de s’écouler. Sur un support trop bas, la glace peut finir par atteindre le serpentin ou le ventilateur.
Contrôle Wi-Fi avec airCloud Go
L’adaptateur Wi-Fi est inclus avec les combinaisons présentées dans la brochure. L’application airCloud Go permet notamment de :
- modifier la température à distance;
- créer une programmation hebdomadaire;
- surveiller une estimation de la consommation;
- utiliser certaines commandes vocales;
- automatiser le fonctionnement selon la localisation du téléphone.
Pour les propriétaires qui s’absentent régulièrement, cette fonction permet de vérifier le fonctionnement sans être sur place. Elle peut également servir à réduire la température pendant une absence et à rétablir le confort avant le retour à la maison.
Smart Eco et SleepSense
Le capteur de mouvement Smart Eco peut détecter lorsqu’une pièce demeure vide et ajuster le fonctionnement après une période d’inoccupation. Lorsque l’occupation est détectée de nouveau, l’appareil reprend ses paramètres habituels.
La fonction SleepSense vise quant à elle à réduire les variations de température pendant le sommeil. Ces options peuvent améliorer le confort, mais elles dépendent du positionnement de l’unité et de la capacité du capteur à couvrir correctement la pièce.
Dans cette installation à Delson, le montage en hauteur et l’absence d’obstacle immédiat devant l’appareil favorisent une bonne lecture de l’espace.
Les erreurs à éviter dans une pièce semblable
Installer l’unité trop près de l’angle
Une unité collée au mur latéral peut aspirer l’air de manière inégale et rendre le retrait de certains panneaux plus difficile.
Négliger l’ouverture de la porte
La thermopompe ne doit pas gêner l’encadrement, la porte, une tringle ou un futur meuble.
Diriger l’air directement vers une zone occupée
Un débit d’air froid dirigé vers un lit, un bureau ou un fauteuil peut devenir inconfortable, même si la température moyenne de la pièce est correcte.
Choisir une capacité excessive
Une thermopompe surdimensionnée peut atteindre rapidement la température demandée et interrompre son cycle avant d’avoir suffisamment déshumidifié l’air.
Masquer le drain sans vérifier sa pente
Un passage discret est souhaitable, mais la priorité demeure l’écoulement fiable du condensat.
Oublier l’espace nécessaire pour le nettoyage
Le panneau avant et les filtres doivent rester accessibles. Une tablette, une armoire ou un rideau ajouté après l’installation peut compliquer l’entretien.
Admissibilité aux incitatifs et importance de la combinaison exacte
La documentation Hitachi présente les modèles airHome 600 comme certifiés ENERGY STAR et admissibles à plusieurs incitatifs provinciaux. L’admissibilité finale dépend toutefois du programme en vigueur, de l’adresse, du type de bâtiment et de la combinaison exacte des unités intérieure et extérieure.
Avant de confirmer une aide financière, nous vérifions :
- les numéros de modèle complets;
- la certification applicable;
- la capacité de chauffage reconnue;
- la date d’achat;
- la date d’installation;
- le type d’habitation;
- les exigences documentaires du programme.
Une désignation commerciale comme « airHome 600 » ne suffit pas à elle seule. Les numéros inscrits sur les plaques signalétiques et sur la facture doivent correspondre à la combinaison admissible.
Garanties Hitachi et enregistrement de l’équipement
Selon la documentation du fabricant, la garantie standard prévoit une couverture de sept ans sur le compresseur et de cinq ans sur les pièces. Une garantie prolongée pouvant atteindre dix ans sur le compresseur et dix ans sur les pièces est offerte pour certaines installations résidentielles, sous réserve d’un enregistrement en ligne.
Une option de garantie améliorée est également présentée avec une couverture pouvant atteindre douze ans sur le compresseur, dix ans sur les pièces et dix ans sur la main-d’œuvre, selon les conditions et la mise à niveau achetée.
L’enregistrement de l’appareil après l’installation est donc une étape à ne pas négliger. Il faut conserver :
- la facture détaillée;
- les numéros de série;
- les numéros de modèle;
- la date de mise en service;
- les documents liés à la garantie;
- les preuves requises pour une éventuelle subvention.
Le résultat de notre installation à Delson
Cette installation démontre qu’un espace restreint peut recevoir une thermopompe murale performante lorsque le positionnement est préparé avec soin.
L’unité Hitachi airHome 600 est :
- installée à une hauteur favorable à la diffusion;
- alignée proprement sur le mur;
- séparée de l’encadrement de la porte;
- accessible pour le nettoyage des filtres;
- placée de manière à projeter l’air vers la zone ouverte;
- intégrée sans alourdir visuellement la pièce.
Chez AirGreen, nous appliquons la même rigueur à nos installations de thermopompes murales à Delson, Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Le choix de l’équipement compte, mais la qualité du montage, du drainage, des raccordements et de la mise en service détermine une grande partie du confort obtenu pendant les années suivantes.
