Une installation CVAC discrète dans un espace où chaque centimètre comptait

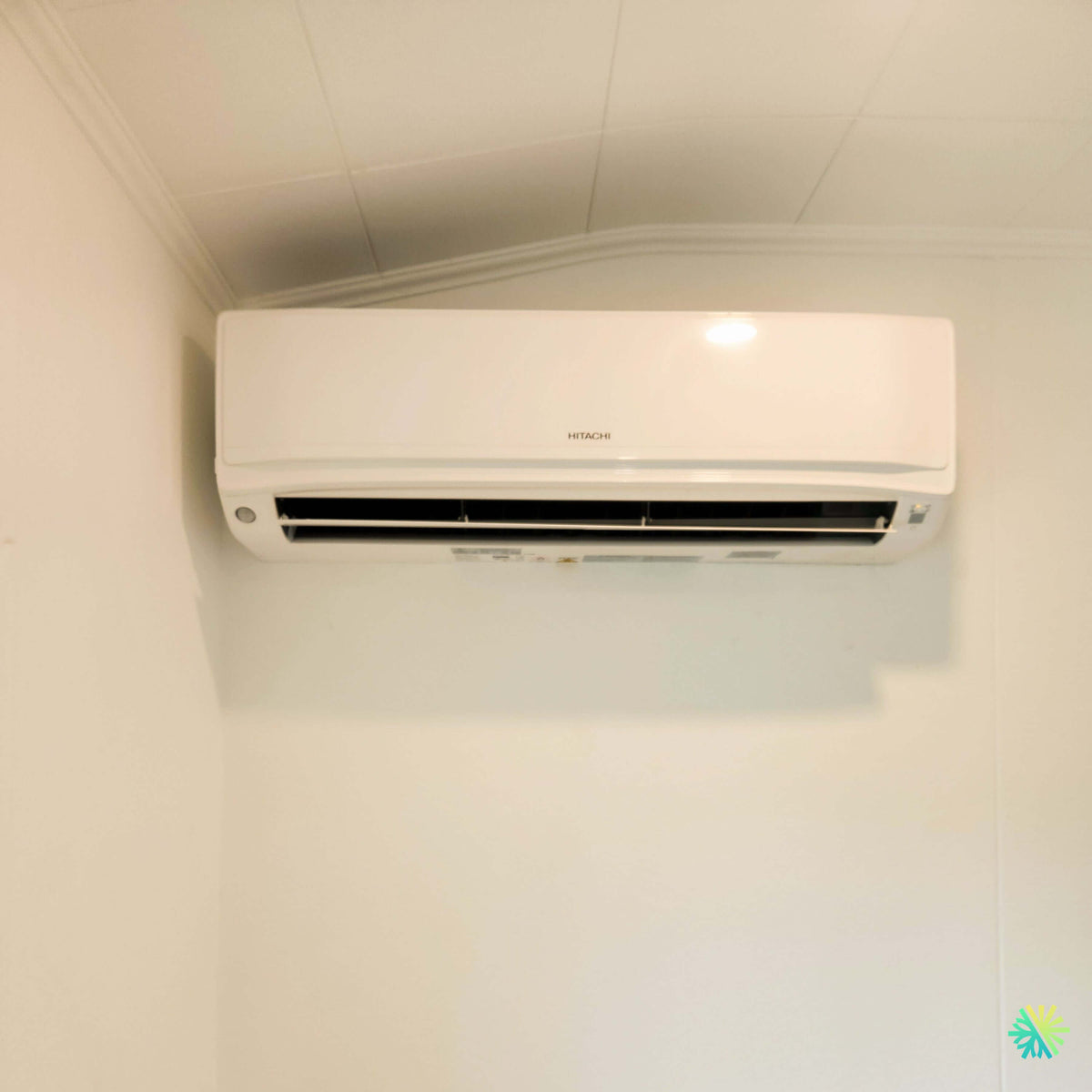

À Saint-Eustache, cette installation de thermopompe murale Hitachi airHome 600 devait répondre à deux exigences très concrètes : assurer un confort stable pendant les étés chauds et humides de la Rive-Nord, tout en offrant un chauffage efficace lorsque les températures hivernales descendent largement sous le point de congélation.
La configuration intérieure imposait également une exécution particulièrement soignée. Comme le montre la photo du projet, l’unité murale a été installée près du plafond, dans une section de mur encadrée par un coin intérieur et un plafond suspendu. Une moulure décorative et le passage des conduits frigorifiques limitaient l’espace disponible au-dessus de l’appareil.
Dans ce type de situation, une installation réussie ne consiste pas simplement à fixer une unité au mur. Nous devons tenir compte de plusieurs éléments en même temps :
- la distance nécessaire entre l’unité et le plafond;
- l’accès au filtre et aux composants internes;
- la circulation uniforme de l’air dans la pièce;
- l’évacuation gravitaire du condensat;
- le passage des tuyaux de cuivre;
- la stabilité de la plaque de montage;
- la possibilité d’effectuer un futur entretien CVAC;
- l’apparence finale de l’installation.
Nous avons positionné l’unité de manière à utiliser efficacement la surface murale disponible sans l’écraser contre le plafond suspendu. Le résultat est une installation compacte, propre et cohérente avec l’aménagement existant.
Une finition adaptée au plafond suspendu
La photographie montre clairement le cache-tuyaux blanc qui longe la partie supérieure du mur avant de rejoindre l’unité intérieure. Ce type de finition permet de regrouper et de protéger les principales composantes reliant l’appareil intérieur à l’unité extérieure :
- les conduites frigorifiques isolées;
- le câblage de communication;
- l’alimentation électrique, selon la configuration;
- le tuyau de drainage du condensat.
À Saint-Eustache comme ailleurs sur la Rive-Nord, les propriétés ne permettent pas toujours un passage entièrement dissimulé à l’intérieur des murs. Il peut y avoir une structure porteuse, une maçonnerie difficile à traverser, un plafond fini, des conduits existants ou une disposition qui rendrait les travaux de finition disproportionnés.
Dans ce projet, le cache-tuyaux permet d’obtenir un résultat ordonné sans ouvrir inutilement le plafond. La couleur blanche s’intègre à l’unité Hitachi et demeure discrète contre le mur pâle.
Pourquoi la pente du drain reste essentielle
Le tuyau de condensat doit conserver une pente continue vers son point d’évacuation. Une pente inadéquate peut provoquer :
- une accumulation d’eau dans le drain;
- des gargouillements;
- des odeurs;
- des débordements sous l’unité;
- des dommages au mur ou au plafond;
- la formation de dépôts et de biofilm dans la conduite.
Lorsqu’un cache-tuyaux suit une trajectoire horizontale près du plafond, nos techniciens doivent prévoir la pente réelle à l’intérieur de la moulure, même si celle-ci paraît visuellement droite. Cette précision est particulièrement importante lorsque l’unité se trouve près d’un plafond suspendu, car l’espace de correction est limité.
Un emplacement choisi pour favoriser la diffusion de l’air
Une thermopompe murale doit être positionnée de manière à projeter l’air vers une zone dégagée. Sur la photo, la façade et les volets de soufflage demeurent entièrement libres. Aucun meuble haut, rideau ou élément architectural ne bloque la sortie d’air.
Ce dégagement permet à l’appareil de distribuer la climatisation et le chauffage plus efficacement. En été, l’air frais peut se répandre dans la pièce avant de descendre progressivement. En hiver, l’orientation des volets peut être ajustée pour diriger l’air chaud vers le bas et limiter la stratification près du plafond.
Nous évitons autant que possible les emplacements où le jet d’air serait dirigé directement vers :
- un lit;
- un canapé utilisé pendant de longues périodes;
- un bureau;
- une table à manger;
- une porte qui demeure souvent fermée;
- un obstacle situé à quelques pieds de l’appareil.
Le confort dépend autant de la sélection de la machine que de son positionnement. Une thermopompe bien dimensionnée, mais mal installée, peut créer des zones trop froides, des courants d’air ou des variations de température inutiles.
Une installation qui demeure accessible pour l’entretien
L’espace entre l’unité Hitachi et le plafond est restreint, mais il doit rester suffisant pour permettre l’ouverture du panneau avant et le retrait des filtres. Cet aspect est souvent négligé lorsque l’objectif principal est de placer la machine le plus haut possible.
La série Hitachi airHome 600 est conçue pour faciliter plusieurs opérations d’installation et d’entretien. Selon la documentation du fabricant, l’unité intérieure comprend notamment un panneau avant relativement facile à retirer, un bac de récupération amovible sur les modèles concernés, des raccords de drainage accessibles à gauche ou à droite et une plaque de montage optimisée pour améliorer la stabilité.
Ces caractéristiques ne remplacent pas un nettoyage professionnel, mais elles peuvent simplifier l’accès aux composants lorsqu’une inspection ou une intervention devient nécessaire.
Pourquoi la Hitachi airHome 600 convient aux conditions de Saint-Eustache
La Hitachi airHome 600 est une thermopompe murale à technologie Inverter proposée dans plusieurs capacités, de 9 000 à 24 000 BTU/h. La capacité exacte installée dans ce projet ne peut pas être confirmée à partir de la photographie de l’unité intérieure seulement. La plaque signalétique et les numéros complets des unités intérieure et extérieure doivent toujours être vérifiés.
Nous évitons de déduire le nombre de BTU uniquement à partir de la largeur du boîtier. Plusieurs capacités peuvent partager des dimensions très proches, et un surdimensionnement peut être aussi problématique qu’un appareil trop petit.
Une gamme conçue pour chauffer jusqu’à -25 °C
La documentation de la série airHome 600 indique une plage de fonctionnement en chauffage allant jusqu’à -25 °C à l’extérieur. Cette caractéristique est particulièrement pertinente pour une propriété située à Saint-Eustache, où une thermopompe ordinaire conçue principalement pour la climatisation pourrait perdre une partie importante de sa capacité pendant les périodes de froid intense.
Selon la capacité choisie, la production de chaleur disponible varie lorsque la température extérieure baisse. Par exemple, les modèles de la gamme présentent des capacités maximales de chauffage distinctes à -15 °C, -20 °C et -25 °C. Cela confirme pourquoi nous devons sélectionner l’appareil à partir des besoins réels du bâtiment plutôt qu’à partir de la superficie seulement.
Une analyse sérieuse considère notamment :
- la superficie desservie;
- le nombre d’étages;
- le niveau d’isolation;
- l’âge et l’étanchéité des fenêtres;
- l’exposition au soleil;
- la hauteur des plafonds;
- les pertes de chaleur du bâtiment;
- la présence d’un chauffage d’appoint;
- la disposition des pièces;
- l’ouverture ou la fermeture habituelle des portes.
Une unité de 12 000 BTU/h peut être appropriée dans une aire ouverte bien isolée, mais insuffisante pour une configuration cloisonnée ou une propriété ayant des pertes thermiques importantes. À l’inverse, installer une capacité trop élevée peut entraîner des cycles courts, une déshumidification moins efficace et des variations de température.
Technologie Inverter et modulation de la capacité
Contrairement à un appareil traditionnel qui fonctionne principalement en mode marche-arrêt, la technologie Inverter ajuste la vitesse du compresseur selon la demande.
Lorsque la pièce approche de la température demandée, la thermopompe peut réduire sa puissance au lieu de s’arrêter complètement. Cette modulation favorise :
- une température intérieure plus stable;
- une consommation mieux adaptée aux besoins;
- moins de cycles de démarrage;
- un fonctionnement généralement plus silencieux;
- une meilleure gestion de l’humidité en climatisation;
- un confort plus constant pendant les journées froides.
La gamme airHome 600 affiche un rendement saisonnier pouvant atteindre 23,0 TRÉS2 et un CPSC2 de région 5 pouvant atteindre 9,2, selon la capacité. Les cinq capacités présentées dans la brochure sont certifiées ENERGY STAR.
Les rendements ne sont toutefois pas identiques d’un modèle à l’autre. Il faut toujours comparer la combinaison exacte des unités intérieure et extérieure, plutôt que d’attribuer automatiquement le meilleur rendement de la gamme à toutes les capacités.
Un appareil au réfrigérant R32
La Hitachi airHome 600 utilise du réfrigérant R32. La longueur maximale des conduites, la dénivellation admissible, la charge de réfrigérant et le diamètre des raccordements dépendent de la capacité sélectionnée.
Les modèles de 9 000 et 12 000 BTU/h utilisent notamment des raccordements de tuyauterie de 1/4 po pour le liquide et 3/8 po pour le gaz. Les capacités supérieures peuvent nécessiter des conduites de gaz de 1/2 po ou de 5/8 po.
Cette différence est importante lors du remplacement d’une ancienne thermopompe. Les conduites existantes ne devraient jamais être réutilisées automatiquement sans vérifier :
- leur diamètre;
- leur état;
- leur longueur;
- le type de réfrigérant précédent;
- la qualité de l’isolation;
- l’absence de contamination;
- la conformité aux exigences du fabricant.
Une tuyauterie mal adaptée peut réduire la performance, perturber le retour d’huile ou compromettre la durabilité du compresseur.
FrostWash 3.0 et entretien du serpentin intérieur
L’une des caractéristiques distinctives de la série Hitachi airHome 600 est la technologie FrostWash 3.0. Son processus autonettoyant agit en plusieurs étapes sur le serpentin de l’unité intérieure.
Le système chauffe d’abord le serpentin afin d’aider à décoller certains dépôts graisseux. Il le refroidit ensuite jusqu’à former du givre qui emprisonne la poussière et les contaminants. La glace fond finalement et entraîne une partie des impuretés vers le drainage.
La fonction peut être activée manuellement à partir de la télécommande ou de l’application, ou automatiquement lorsque certaines conditions sont réunies.
Cette technologie contribue à maintenir l’échangeur plus propre entre les entretiens, mais elle ne signifie pas qu’aucun nettoyage ne sera nécessaire. Les filtres doivent toujours être inspectés et lavés périodiquement. Avec le temps, la turbine, le bac de drainage et les surfaces internes peuvent accumuler de la poussière, des particules ou des dépôts qui nécessitent un nettoyage professionnel de thermopompe murale.
Protection contre les moisissures
La fonction de protection contre les moisissures fait circuler de l’air à travers les composants internes et peut chauffer le serpentin après certains cycles. Son objectif est de réduire l’humidité résiduelle qui favorise les odeurs et le développement de moisissures.
Cette fonction est utile dans les conditions humides de la grande région de Montréal, mais elle ne peut pas éliminer une contamination déjà installée. Une odeur persistante, un écoulement lent ou des dépôts visibles doivent faire l’objet d’une inspection.
Filtration PM2.5 et préfiltre en acier inoxydable
La Hitachi airHome 600 comprend un préfiltre en acier inoxydable ainsi qu’un filtre purificateur d’air à charbon actif PM2.5. Le charbon actif aide à réduire certaines odeurs et certains composés présents dans l’air, tandis que la filtration PM2.5 cible de petites particules.
La thermopompe ne remplace toutefois pas un système complet de ventilation ou de purification de l’air pour toute la maison. Une unité murale traite principalement l’air qui circule dans la pièce où elle est installée. Son efficacité réelle dépend notamment :
- de la vitesse du ventilateur;
- du temps de fonctionnement;
- de l’entretien des filtres;
- du volume de la pièce;
- de l’ouverture des portes;
- de la quantité de particules présentes.
Pour une maison présentant des problèmes d’humidité, de ventilation ou de qualité d’air dans plusieurs pièces, nous pouvons évaluer séparément les besoins en échangeur d’air, ventilation mécanique ou filtration centrale.
Fonctionnement silencieux dans les espaces occupés
Selon le modèle et le mode de fonctionnement, la série airHome 600 peut atteindre un niveau sonore intérieur très bas. La brochure indique un fonctionnement à partir de 27 dB(A) dans une configuration précise.
Dans une chambre, un bureau ou un salon, le bruit perçu dépend aussi de la qualité de l’installation. Une plaque murale mal fixée, une conduite en contact avec la structure ou un drain qui vibre peut générer des sons qui ne proviennent pas directement du ventilateur.
Pendant une installation CVAC à Saint-Eustache, nous vérifions donc :
- la solidité du support;
- l’alignement de l’unité;
- l’absence de tension excessive sur la tuyauterie;
- le positionnement du drain;
- la fixation du cache-tuyaux;
- les vibrations de l’unité extérieure;
- les bruits anormaux pendant les essais.
airCloud Go et contrôle à distance
L’adaptateur Wi-Fi est inclus dans les configurations airHome 600 indiquées par le fabricant. L’application airCloud Go permet notamment de programmer le fonctionnement hebdomadaire, de modifier la température à distance et d’utiliser certaines fonctions de suivi énergétique.
La thermopompe peut également être intégrée à Amazon Alexa et Google Home selon la configuration du réseau et les services disponibles.
La fonction Smart Eco utilise un capteur de mouvement pour détecter l’occupation de la pièce. Après une période d’inoccupation, le système peut passer en mode d’économie d’énergie avant de reprendre son fonctionnement habituel au retour d’un occupant.
SleepSense vise pour sa part à ajuster le fonctionnement pendant le sommeil afin de limiter les variations de température et la consommation inutile.
L’unité extérieure conçue pour les conditions climatiques difficiles
Le boîtier de l’unité extérieure est métallique et comprend un revêtement anticorrosion destiné à protéger le condenseur. Le système intègre également un élément chauffant dans le bac de condensation afin de faciliter l’évacuation de l’eau pendant les cycles de dégivrage.
Cette composante est importante en hiver. Lorsqu’une thermopompe extrait de la chaleur de l’air extérieur, du givre peut se former sur le serpentin. L’appareil lance alors un cycle de dégivrage. L’eau produite doit pouvoir s’écouler sans former un bloc de glace sous la machine.
L’installation extérieure doit donc prévoir :
- une hauteur suffisante au-dessus du sol;
- un support stable;
- un dégagement pour la circulation de l’air;
- une évacuation sécuritaire de l’eau;
- une protection raisonnable contre l’accumulation de neige;
- un accès pour l’entretien;
- une distance conforme aux fenêtres, limites de propriété et obstacles.
À Saint-Eustache, une unité placée trop près du sol risque d’être partiellement ensevelie après une chute de neige ou entourée de glace pendant les cycles de dégivrage.
Les erreurs que nous évitons sur une installation de thermopompe murale
Choisir la capacité uniquement selon le nombre de pieds carrés
La superficie constitue un point de départ, mais elle ne remplace pas l’analyse des pertes thermiques et de la configuration intérieure.
Installer l’unité trop près du plafond
Un dégagement insuffisant peut réduire l’entrée d’air, compliquer le nettoyage des filtres et rendre l’entretien plus difficile.
Négliger la pente du drain
Une conduite qui remonte légèrement ou qui forme un creux peut retenir l’eau et provoquer un débordement.
Réutiliser des conduites sans vérification
Le diamètre et l’état des conduites doivent correspondre à la combinaison Hitachi installée.
Placer l’unité extérieure sous une descente de gouttière
L’eau et la glace peuvent tomber directement sur la thermopompe et nuire à son fonctionnement.
Oublier l’enregistrement de la garantie
La documentation Hitachi présente une garantie standard ainsi que des protections prolongées qui exigent un enregistrement en ligne ou l’achat d’une mise à niveau. Les conditions applicables doivent être vérifiées et respectées après l’installation.
Une approche AirGreen appliquée à Saint-Eustache et dans le Grand Montréal
Cette réalisation illustre notre manière d’aborder une installation de thermopompe murale sur la Rive-Nord : nous adaptons le tracé, le positionnement et les finitions à l’espace réel plutôt que d’imposer une configuration standard.
La proximité du plafond suspendu, le coin du mur et le trajet visible des conduites exigeaient une exécution précise. Le cache-tuyaux a été installé dans le prolongement du plafond pour préserver une apparence uniforme, tandis que l’unité demeure dégagée pour diffuser l’air et permettre l’accès aux filtres.
Nous réalisons ce type d’installation à Saint-Eustache, Laval, Montréal, Longueuil, sur la Rive-Nord et sur la Rive-Sud, dans des maisons unifamiliales, des condos, des duplex, des immeubles locatifs et des espaces commerciaux.
Avant de recommander une Hitachi airHome 600, nous vérifions la capacité requise, l’alimentation électrique, le trajet des conduites, l’emplacement du drainage et les contraintes architecturales. Cette préparation permet d’éviter les corrections coûteuses après l’installation et d’obtenir un système qui demeure pratique à entretenir.
