Installation d’une thermopompe murale Hitachi airHome 600 à Saint-Lambert sur la Rive-Sud de Montréal

Installer une thermopompe au-dessus d’un passage sans compromettre les moulures décoratives

Cette installation de thermopompe murale Hitachi airHome 600 à Saint-Lambert illustre un défi fréquent dans les résidences au caractère architectural marqué : trouver un emplacement réellement efficace sans altérer les boiseries, les moulures de plafond et les proportions de la pièce.

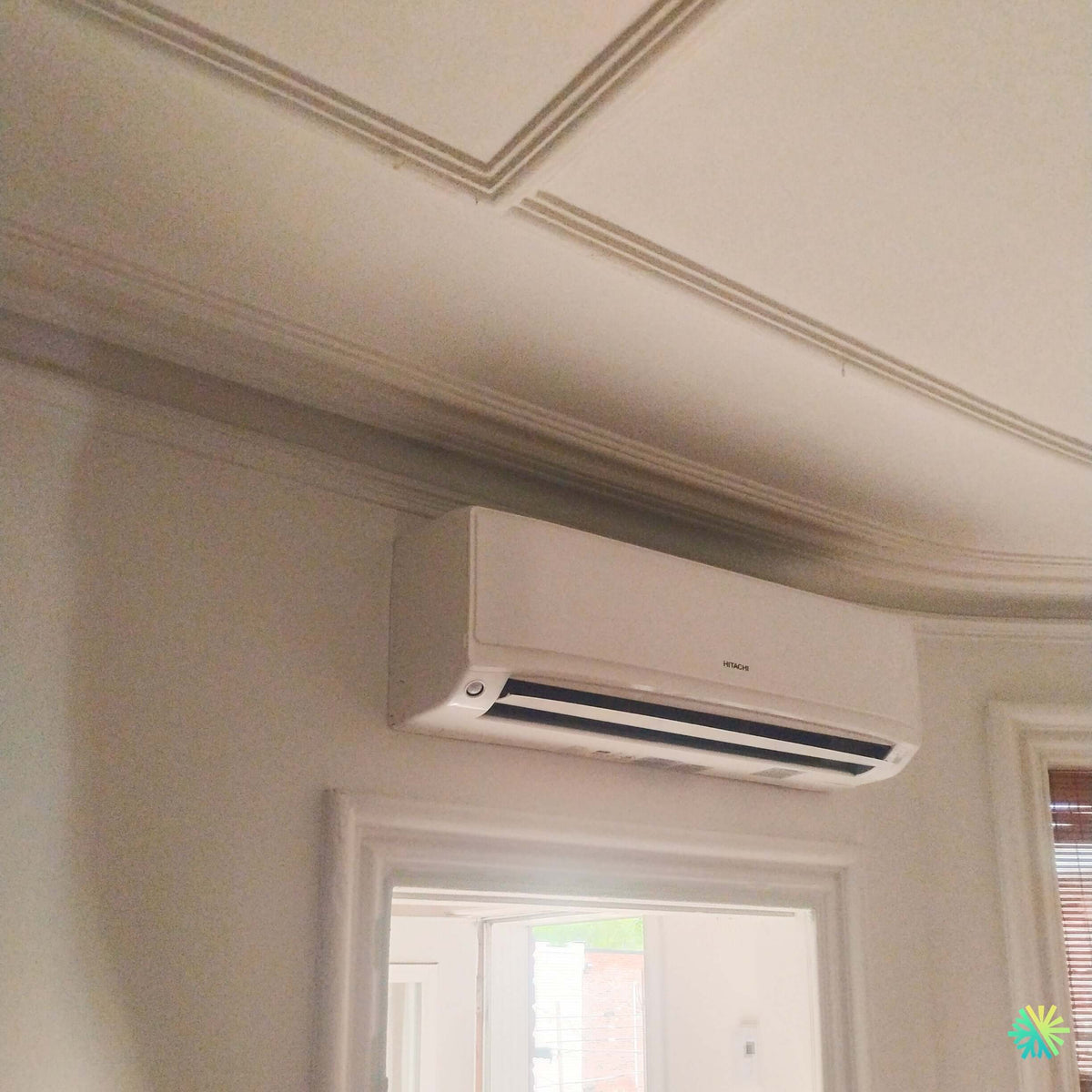

La photographie du chantier montre une unité intérieure installée au-dessus d’une large ouverture reliant deux espaces de vie. Autour de l’appareil, les détails architecturaux sont nombreux : encadrement épais de la porte, corniches décoratives, plafond à caissons et moulures superposées. Dans une telle configuration, l’installation ne peut pas être planifiée comme dans une pièce moderne offrant un grand mur entièrement dégagé.

Chez AirGreen, nous avons dû conjuguer plusieurs objectifs :

• préserver les moulures existantes;
• éviter de réduire visuellement la hauteur de l’ouverture;
• conserver un dégagement suffisant autour de l’unité;
• assurer une diffusion d’air efficace dans la pièce;
• maintenir l’accès aux filtres et aux composantes internes;
• dissimuler autant que possible les conduites frigorifiques et le drainage;
• fixer solidement l’appareil sur une surface appropriée.

Le résultat visible est une thermopompe Hitachi intégrée dans une zone qui aurait autrement été difficile à exploiter. L’appareil demeure accessible, son volet peut s’ouvrir librement et le flux d’air est orienté vers l’espace habitable plutôt que vers un meuble ou un mur rapproché.

Pourquoi l’emplacement au-dessus d’une ouverture était pertinent

L’espace situé au-dessus d’une porte ou d’un passage peut constituer un excellent emplacement pour une thermopompe murale, à condition que la hauteur disponible, la structure et la circulation d’air soient compatibles avec les exigences du fabricant.

Dans ce projet à Saint-Lambert, cette position présente plusieurs avantages.

Une surface murale autrement inutilisée

Les murs des pièces anciennes sont souvent occupés par des fenêtres, des bibliothèques, des cadres, des radiateurs ou des ouvertures vers les pièces adjacentes. La section au-dessus d’un passage demeure parfois la seule zone suffisamment large pour recevoir l’unité intérieure sans modifier l’aménagement.

Utiliser cette surface permet de préserver les portions de mur les plus visibles et les plus utiles au quotidien.

Une meilleure portée du jet d’air

Installée en hauteur, l’unité peut projeter l’air climatisé ou chauffé au-dessus des occupants et des meubles. L’air se mélange ensuite progressivement à l’air ambiant.

Dans une pièce communiquant avec un autre espace, l’ouverture sous l’appareil peut aussi favoriser une partie de la circulation naturelle de l’air. Il faut toutefois conserver des attentes réalistes : une seule unité murale ne garantit pas une température parfaitement identique dans toutes les pièces fermées.

L’efficacité dépend notamment :

• de la largeur du passage;
• de la distance entre les pièces;
• de la présence de portes;
• de la disposition des murs;
• de la capacité de la thermopompe;
• de la vitesse du ventilateur;
• de l’emplacement des sources de chaleur et des fenêtres.

Une unité moins exposée aux contacts accidentels

Au-dessus d’une ouverture, l’appareil est éloigné des meubles hauts, des rideaux et des objets susceptibles de bloquer la reprise d’air. Cette position réduit également le risque qu’un occupant dépose des objets sur le dessus de la thermopompe, une pratique qui peut nuire à son fonctionnement.

Un travail précis autour des corniches et du plafond décoratif

L’un des éléments les plus intéressants de cette installation CVAC à Saint-Lambert est la proximité des moulures. La corniche forme plusieurs lignes horizontales et se prolonge autour de la pièce. Un mauvais positionnement aurait pu créer un déséquilibre visuel ou obliger à couper des éléments décoratifs difficiles à reproduire.

Avant le perçage, nous devons déterminer avec précision :

1. La hauteur réelle de l’unité intérieure.
2. L’espace requis pour la reprise d’air supérieure.
3. La position de la plaque de montage.
4. La présence des montants et des linteaux autour de l’ouverture.
5. Le parcours des conduites dans ou derrière le mur.
6. La pente nécessaire au tuyau de condensats.
7. L’espace requis pour ouvrir le panneau avant.

La plaque de montage doit être fixée sur une structure stable. Le fait qu’une section de mur se trouve au-dessus d’une porte ne signifie pas automatiquement qu’elle peut recevoir l’appareil sans vérification. Le linteau, la charpente, les fils électriques et les matériaux de finition doivent tous être pris en considération.

La série Hitachi airHome 600 comprend une plaque d’installation optimisée afin d’améliorer la stabilité du montage. Hitachi a également conçu plusieurs composantes internes pour faciliter l’accès au drain, au bac de récupération et au moteur du ventilateur lors des interventions futures.

Une finition sans moulure technique visible dans la pièce

Sur la photographie, aucune longue goulotte blanche n’est visible à côté de l’appareil. L’unité s’intègre directement au mur, ce qui préserve les lignes décoratives de la pièce.

Cette finition exige une planification préalable du passage des éléments techniques :

• conduite frigorifique de liquide;
• conduite frigorifique de gaz;
• câble d’interconnexion;
• alimentation électrique selon la configuration;
• tuyau de drainage;
• isolation des conduites;
• scellement de la traversée murale.

Lorsque les conduites sont placées dans une cavité murale, leur emplacement doit rester compatible avec les règles d’installation et avec un accès raisonnable aux raccordements. Il faut aussi empêcher la condensation sur les tuyaux froids. Une isolation interrompue ou comprimée peut créer de l’humidité à l’intérieur du mur.

Le drainage représente un point particulièrement important. En climatisation, l’unité retire de l’humidité de l’air. L’eau recueillie doit s’écouler sans contre-pente, sans étranglement et sans raccord mal fixé.

Une capacité sélectionnée selon le bâtiment, pas selon la largeur de l’unité

La photographie ne permet pas d’identifier avec certitude la capacité installée. Plusieurs modèles de la gamme Hitachi airHome 600 possèdent une apparence semblable.

La série comprend des combinaisons nominales de climatisation de :

• 9 000 BTU/h;
• 12 000 BTU/h;
• 15 000 BTU/h;
• 18 000 BTU/h;
• 22 000 BTU/h, commercialisées dans la catégorie supérieure de la gamme.

Les capacités nominales de chauffage s’étendent approximativement de 11 000 à 25 200 BTU/h, selon le modèle.

Nous ne déterminons jamais le nombre de BTU uniquement à partir de la superficie ou de la dimension apparente de l’appareil. Dans une maison de Saint-Lambert, plusieurs caractéristiques peuvent modifier la charge thermique :

• murs anciens ou rénovés;
• niveau d’isolation variable;
• fenêtres à simple, double ou triple vitrage;
• hauts plafonds;
• grandes ouvertures entre les pièces;
• exposition solaire;
• murs de maçonnerie;
• infiltration d’air;
• étage desservi;
• présence d’un sous-sol;
• système de chauffage existant.

Une unité surdimensionnée peut atteindre rapidement sa consigne en été sans déshumidifier suffisamment. Une unité trop petite peut fonctionner à pleine capacité pendant de longues périodes sans maintenir le confort attendu.

La technologie Inverter aide la thermopompe à moduler sa production, mais elle ne remplace pas un dimensionnement sérieux.

Une Hitachi airHome 600 adaptée au confort quatre saisons à Saint-Lambert

Au-delà de son intégration dans cette pièce, la Hitachi airHome 600 offre des caractéristiques particulièrement pertinentes pour le climat de la Rive-Sud.

Chauffage continu jusqu’à -25 °C

La thermopompe est conçue pour continuer à fonctionner lorsque la température extérieure descend jusqu’à environ -25 °C. Le fabricant annonce également une capacité de chauffage pouvant demeurer à 100 % à -15 °C, selon la combinaison et les conditions de fonctionnement.

Cette distinction est importante. Une thermopompe capable de fonctionner à -25 °C ne fournit pas nécessairement sa capacité maximale à cette température.

Selon le modèle, la capacité maximale indiquée à -25 °C varie d’environ :

• 7 200 BTU/h pour la plus petite combinaison;
• 8 800 BTU/h pour la combinaison de 12 000 BTU/h;
• 10 500 BTU/h pour la combinaison de 15 000 BTU/h;
• 12 900 BTU/h pour la combinaison de 18 000 BTU/h;
• 15 000 BTU/h pour la plus grande combinaison.

Dans une résidence de Saint-Lambert, le système de chauffage existant peut donc continuer à jouer un rôle d’appoint durant les périodes les plus froides. La stratégie idéale consiste souvent à utiliser la thermopompe pendant la majeure partie de la saison et à conserver un chauffage complémentaire pour les pointes de demande.

Rendement saisonnier élevé

La gamme airHome 600 atteint, selon la capacité, jusqu’à :

• 23,0 TRÉS2;
• 9,2 CPSC2 pour la région climatique 5;
• un fonctionnement en climatisation jusqu’à environ 46 °C à l’extérieur;
• un fonctionnement en chauffage jusqu’à environ -25 °C.

Ces données permettent de comparer les performances entre différentes thermopompes, mais le rendement réel dépend aussi de la qualité de l’installation CVAC.

Une mise en service incomplète, un circuit frigorifique contaminé, une mauvaise longueur de tuyauterie ou un débit d’air obstrué peuvent réduire l’efficacité d’un appareil pourtant bien coté.

FrostWash 3.0 pour soutenir la propreté du serpentin

La technologie FrostWash 3.0 agit sur le serpentin intérieur au moyen d’un cycle en trois étapes.

Première étape : chauffage du serpentin

Le serpentin est chauffé afin d’aider à détacher les particules graisseuses pouvant retenir la poussière.

Deuxième étape : congélation

La surface est refroidie jusqu’à environ -15 °C. La formation de glace emprisonne une partie des poussières et contaminants.

Troisième étape : fonte

La glace fond et entraîne les résidus vers le système de drainage.

Cette fonction contribue à garder le serpentin plus propre entre les entretiens. Elle ne nettoie toutefois pas automatiquement toutes les composantes. Le ventilateur tangentiel, le bac, les déflecteurs et les filtres doivent également être inspectés.

Un entretien de thermopompe murale demeure recommandé lorsque :

• le débit d’air diminue;
• une odeur apparaît;
• de la poussière devient visible;
• l’unité produit un bruit inhabituel;
• le drainage semble irrégulier;
• la consommation augmente sans raison apparente.

Filtration PM2.5 et charbon actif

La Hitachi airHome 600 comprend un préfiltre en acier inoxydable ainsi qu’un filtre purificateur à charbon actif destiné aux particules fines PM2.5.

Cette filtration peut contribuer à réduire certaines particules et odeurs présentes dans l’air circulant à travers l’appareil. Elle est particulièrement utile dans un espace de vie, mais elle ne remplace pas une stratégie complète de qualité de l’air.

Une maison demeure dépendante de plusieurs éléments :

• ventilation mécanique;
• échangeur d’air;
• contrôle de l’humidité;
• hotte de cuisine;
• ventilateurs de salle de bain;
• entretien des filtres;
• nettoyage des surfaces;
• prévention des infiltrations d’eau.

La thermopompe recycle principalement l’air de la zone où elle est installée. Elle ne remplace donc pas un apport d’air extérieur.

Protecteur de moisissures

Après certains cycles, la fonction de protection contre les moisissures peut faire circuler de l’air à travers l’unité et chauffer le serpentin afin d’en réduire l’humidité résiduelle.

Cette fonction aide à limiter les conditions favorables aux odeurs et à la croissance microbienne. Elle est préventive : elle ne peut pas retirer une contamination déjà présente dans un appareil qui n’a pas été nettoyé depuis plusieurs années.

Dégivrage adaptatif et élément chauffant extérieur

Durant le chauffage, le serpentin de l’unité extérieure peut accumuler du givre. Le système doit alors effectuer un cycle de dégivrage.

L’airHome 600 comprend une technologie de dégivrage adaptatif et un élément chauffant dans le bac de condensation extérieur. Ce dernier aide à prévenir l’accumulation de glace provenant de l’eau de dégivrage.

L’unité extérieure doit malgré tout être installée à une hauteur appropriée. Sur la Rive-Sud, nous devons prévoir :

• l’accumulation de neige;
• les bancs de neige produits par le déneigement;
• l’écoulement de l’eau;
• le dégagement autour du ventilateur;
• la possibilité d’effectuer un entretien;
• la protection contre la glace provenant du toit.

Smart Eco et SleepSense

La série propose plusieurs fonctions destinées à adapter le fonctionnement de la thermopompe aux habitudes des occupants.

Smart Eco utilise un capteur de mouvement. Lorsque la pièce demeure inoccupée pendant environ vingt minutes, l’appareil peut passer à un fonctionnement plus économique. Lorsqu’une présence est de nouveau détectée, il reprend ses réglages habituels.

SleepSense ajuste la température durant la nuit afin de réduire les variations inconfortables et la consommation inutile.

Ces fonctions sont pertinentes dans une pièce ouverte comme celle de la photographie, mais leur efficacité dépend de l’orientation du capteur et de la façon dont l’espace est utilisé.

Contrôle Wi-Fi avec airCloud Go

L’adaptateur Wi-Fi est inclus avec les combinaisons présentées dans la brochure du fabricant. L’application airCloud Go permet notamment :

• d’ajuster la température à distance;
• de programmer les horaires hebdomadaires;
• de suivre une estimation des coûts énergétiques;
• de créer certaines limites de consommation;
• d’utiliser une commande vocale compatible;
• d’automatiser le fonctionnement selon les habitudes.

Pour un propriétaire qui s’absente régulièrement ou qui possède plusieurs zones climatisées, ce contrôle à distance peut éviter de laisser l’appareil fonctionner inutilement.

Un fonctionnement silencieux dans une pièce de vie

Selon la capacité et la vitesse du ventilateur, le niveau sonore intérieur varie. Hitachi indique un fonctionnement à partir d’environ 27 dB(A) pour la combinaison de 12 000 BTU/h dans son mode silencieux précis.

Le positionnement au-dessus du passage aide aussi à réduire la sensation de souffle direct. L’air est projeté à partir d’un point élevé et peut se répartir dans la pièce sans viser immédiatement un fauteuil ou une table.

Les vérifications effectuées avant la fin du chantier

Après la pose, nous ne nous limitons pas à mettre l’appareil en marche. Notre travail comprend différentes vérifications selon les conditions du chantier.

Le circuit frigorifique

Nous vérifions :

• les diamètres de tuyauterie;
• la qualité des évasements;
• le serrage des raccords;
• l’étanchéité;
• la mise sous vide;
• la longueur totale des conduites;
• l’isolation;
• la compatibilité avec le réfrigérant R32.

Les raccords varient selon la capacité. La conduite de liquide est généralement de 1/4 po, tandis que la conduite de gaz peut être de 3/8 po, 1/2 po ou 5/8 po.

Le drainage

Nous confirmons l’écoulement des condensats et l’absence de fuite. Cette étape est essentielle lorsqu’une unité se trouve au-dessus d’une porte, puisque toute fuite pourrait endommager l’encadrement ou le mur sous l’appareil.

L’alimentation électrique

Selon le modèle, l’ampacité minimale de circuit se situe entre 12 et 20 ampères, avec une protection maximale de 15 ou 25 ampères.

Le calibre du disjoncteur ne doit jamais être choisi selon l’apparence ou la capacité commerciale seulement. Nous devons utiliser les données exactes indiquées sur les plaques signalétiques et dans la documentation du fabricant.

Les essais de fonctionnement

Nous testons notamment :

• le mode climatisation;
• le mode chauffage;
• le ventilateur;
• le mouvement des volets;
• la télécommande;
• le drainage;
• la communication entre les unités;
• la stabilité du fonctionnement;
• les bruits et vibrations.

Les erreurs à éviter dans une résidence avec moulures anciennes

Ce projet de thermopompe à Saint-Lambert permet de rappeler plusieurs erreurs fréquentes.

Couper une moulure avant d’avoir validé l’emplacement

Une corniche ancienne peut être coûteuse et difficile à reproduire. Le parcours des conduites doit être planifié avant toute découpe.

Installer l’unité trop près du plafond

La reprise d’air se trouve dans la partie supérieure. Un espace insuffisant peut réduire le débit et empêcher l’ouverture normale du panneau.

Négliger la structure au-dessus de la porte

Une plaque de montage ne doit pas être fixée uniquement dans une finition fragile. La structure doit être vérifiée.

Diriger l’air vers une moulure ou un mur rapproché

Le volet doit pouvoir projeter l’air sans obstacle. Une surface trop proche peut provoquer une recirculation rapide vers la sonde de température.

Rendre les filtres difficiles d’accès

Une installation esthétique qui empêche le nettoyage régulier devient problématique à long terme.

Présumer que l’air atteindra toutes les pièces

Une grande ouverture aide la circulation, mais les chambres fermées et les zones éloignées peuvent nécessiter une autre stratégie de distribution.

Subventions : confirmer le numéro AHRI avant de présenter un montant

Les combinaisons airHome 600 figurant dans la documentation sont certifiées ENERGY STAR et peuvent être admissibles à certains incitatifs provinciaux.

L’admissibilité dépend néanmoins :

• du modèle intérieur exact;
• du modèle extérieur exact;
• du numéro AHRI correspondant;
• de la capacité à basse température;
• du type de bâtiment;
• de la source de chauffage;
• des critères du programme au moment de la demande;
• des documents remis par l’entrepreneur.

Le nom commercial Hitachi airHome 600 ne suffit donc pas pour confirmer un montant. Chez AirGreen, nous vérifions la combinaison installée avant de présenter une estimation de subvention.

Une installation qui respecte autant la mécanique que l’architecture

Cette installation de thermopompe murale Hitachi airHome 600 à Saint-Lambert démontre qu’un projet CVAC peut être réalisé dans une résidence aux détails décoratifs complexes sans transformer inutilement l’apparence de la pièce.

L’appareil occupe un espace précis au-dessus du passage, les moulures demeurent intactes et aucune longue goulotte technique n’est visible sur la photo. Derrière ce résultat se trouvent pourtant des décisions essentielles concernant la structure, le drainage, la tuyauterie, les dégagements et la circulation de l’air.

Chez AirGreen, nous réalisons des installations de thermopompes murales à Saint-Lambert, Longueuil, Brossard, Saint-Hubert, Montréal, Laval, ainsi que partout sur la Rive-Sud et la Rive-Nord. Chaque projet est planifié selon le bâtiment réel, plutôt qu’à partir d’une méthode uniforme appliquée sans tenir compte de l’architecture.
