Installation d'une fournaise électrique GREE FLEXX R32 à Sainte-Angèle-de-Monnoir

Un sous-sol de six pieds, trois poutres dans le chemin et un système central à faire entrer quand même

Le chantier de Sainte-Angèle-de-Monnoir nous a rappelé une chose que nous répétons souvent à nos clients de la Rive-Sud : le choix de l'appareil compte, mais c'est la géométrie du sous-sol qui décide du succès réel d'une installation CVAC. Dans cette maison de la MRC de Rouville, le local technique fait à peine plus de six pieds sous les solives, deux colonnes de bois porteuses encadrent l'emplacement de l'appareil, et le réseau de gaines existant occupait déjà toute la hauteur disponible.

Le client nous avait contactés avec une demande simple en apparence : remplacer un chauffage électrique vieillissant et ajouter la climatisation centrale, sans transformer son sous-sol en salle mécanique. Nous avons proposé un système central GREE FLEXX R32, composé d'un appareil de traitement d'air GUD36AH2/G-D(U) à flux horizontal muni d'une section de chauffage électrique intégrée de 15 kW, et d'une unité extérieure GUD36W2/NhE-D(U).

Pourquoi une configuration à flux horizontal a tout changé

La plupart des appareils de traitement d'air sont conçus pour un montage vertical, ce qui exige entre 60 et 70 pouces de dégagement en hauteur. Impossible ici. La conception à flux d'air latéral (horizontal) du FLEXX nous a permis de coucher l'appareil sous les solives, entre les deux colonnes, avec un cabinet de 21 1/4 x 48 1/5 x 21 1/4 pouces et un poids net de 163 lb.

Ce détail, purement mécanique, a évité au propriétaire trois dépenses qu'il n'avait pas prévues :

• Aucun décaissement de dalle pour créer une fosse d'appareil.
• Aucune reconstruction du plénum principal : nous avons raccordé l'appareil sur la gaine d'alimentation existante en tôle galvanisée, visible sur toute la largeur du local.
• Aucun déplacement du VRC : le grand conduit flexible noir du ventilateur récupérateur de chaleur est resté exactement où il était, avec ses raccordements d'origine.

Les vraies contraintes du chantier, et comment nous les avons réglées

Le passage de la ligne frigorifique

L'unité extérieure a été positionnée du côté nord de la maison, à distance des chambres. La ligne frigorifique — liquide 3/8 po, gaz 3/4 po — a été acheminée le long de la solive de rive, puis à travers la fondation avec un manchon scellé et un coupe-feu. Le FLEXX autorise jusqu'à 98,4 pi (30 m) de tuyauterie entre les deux unités et 49,2 pi (15 m) de dénivelé, avec un préchargement d'usine couvrant les premiers 24,6 pi. Nous étions à environ 34 pi de tuyauterie réelle : un appoint de réfrigérant R32 a donc été calculé à raison de 0,32 oz par pied excédentaire, pesé à la balance électronique et consigné sur la fiche de mise en service.

Une erreur fréquente que nous voyons chez d'autres entrepreneurs de Montréal et de la Rive-Nord : charger « au feeling » ou se fier uniquement à la pression. Sur un système à compresseur inverter comme le FLEXX, une surcharge de quelques onces suffit à faire chuter le rendement et à déclencher des codes de protection en pleine canicule.

Le drain de condensat

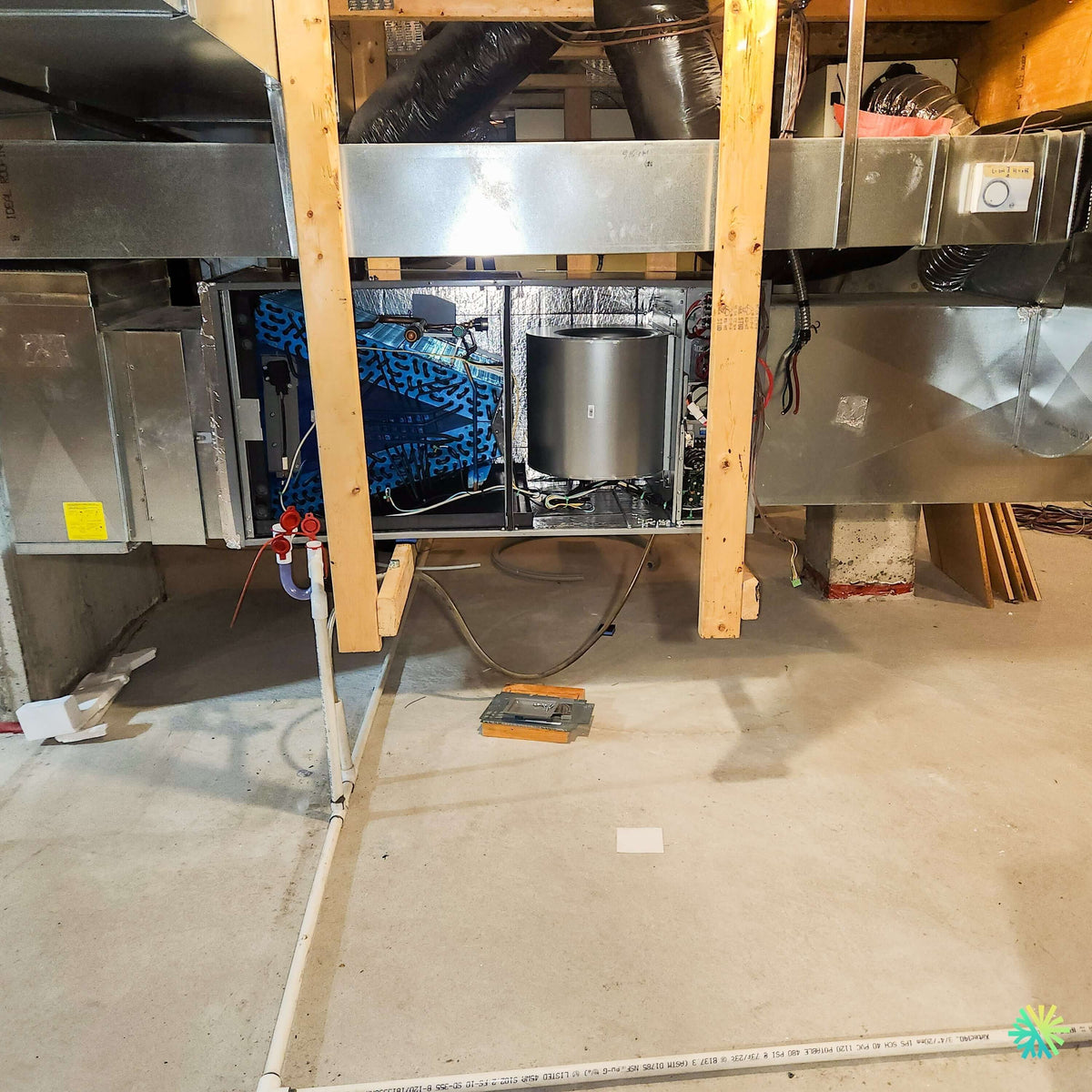

Sur la photo du chantier, on aperçoit le piège en P en PVC avec ses bouchons rouges de service, à gauche de l'appareil. Un sous-sol au niveau de la dalle offre rarement une pente naturelle vers un drain de plancher. Nous avons monté le siphon avec la profondeur de garde exigée par la pression statique du ventilateur, puis prévu une pente continue de 1/8 po au pied vers le drain existant. Un siphon trop court sur un appareil en dépression aspire l'air par le drain et laisse l'eau refouler dans le bac : c'est la cause numéro un des dégâts d'eau que nous constatons lors de nos appels de service en Montérégie.

L'alimentation électrique

C'est le point que les propriétaires sous-estiment le plus. L'appareil intérieur seul demande peu — MCA de 5,3 A, MOCP de 15 A en 208-230 V. Mais dès qu'on ajoute la section de chauffage électrique de 15 kW, la charge grimpe et exige ses propres circuits dédiés, avec disjoncteurs séparés selon les blocs d'éléments. L'unité extérieure, elle, réclame un MCA de 27,7 A et un MOCP de 30 A.

Avant même de commander l'équipement, nous avons donc réalisé un calcul de charge du panneau électrique selon le chapitre V du Code de construction du Québec. Sur ce chantier, le panneau de 200 A avait la capacité requise. Ce n'est pas toujours le cas : dans une maison de Longueuil l'automne dernier, le même exercice a révélé qu'un panneau de 100 A ne pouvait pas absorber la fournaise électrique demandée, et nous avons redirigé le client vers une entrée de service mise à niveau avant toute installation. Mieux vaut le savoir avant la livraison de l'appareil qu'après.

Les performances réelles de ce système FLEXX R32

Une fois en fonction, la configuration installée offre les caractéristiques suivantes :

Le point qui intéresse le plus nos clients de la Rive-Sud est la plage de chauffage descendant à -30 °C. Concrètement, la thermopompe demeure la source de chaleur principale durant la quasi-totalité de l'hiver en Montérégie, et la fournaise électrique intégrée n'intervient qu'en appoint, lors des pointes de froid ou pendant les cycles de dégivrage. C'est exactement l'inverse d'un système bi-énergie mal configuré, où les éléments électriques prennent le relais beaucoup trop tôt et font exploser la facture.

Une capacité modulante plutôt qu'un surdimensionnement

La plage de modulation de 18 000 à 37 000 BTU/h a été déterminante dans notre recommandation. Nous avons effectué un calcul de charge pièce par pièce plutôt que d'appliquer la règle du pouce « une tonne par 600 pi² », encore trop répandue. Un appareil surdimensionné cycle court, déshumidifie mal en été et use prématurément son compresseur. Ici, la charge calculée se situait dans le tiers inférieur de la plage pendant la majeure partie de la saison, ce qui laisse au système la latitude de fonctionner longtemps à bas régime — le régime où il est le plus efficace et le plus silencieux.

Ce que ce chantier nous apprend sur le chauffage électrique central en Montérégie

La sonde de fuite A2L n'est pas un accessoire

Le FLEXX fonctionne au R32, un réfrigérant classé A2L. La sonde de détection de fuite A2L est incluse d'usine et intégrée au cabinet, tout comme le module Wi-Fi monté en usine. Nous insistons sur ce point auprès des clients qui comparent des soumissions : un installateur qui neutralise ou contourne cette sonde pour éviter des faux déclenchements compromet à la fois la sécurité et la garantie. La bonne pratique consiste plutôt à valider le dégagement autour du cabinet et l'étanchéité des raccords évasés au détecteur électronique, ce que nous documentons systématiquement.

La garantie se perd par négligence administrative

Le FLEXX est couvert par une garantie standard de 10 ans, prolongée de 2 années supplémentaires lorsque le produit est enregistré auprès de Wolseley avec une preuve d'installation. Nous prenons en charge cet enregistrement pour chacun de nos clients, parce que nous avons vu trop de propriétaires perdre deux ans de couverture pour un formulaire jamais rempli.

Les subventions : ce qui s'applique vraiment

C'est la partie où les informations circulant en ligne sont les plus approximatives. Voici comment nous la présentons à nos clients de Montréal, Laval, Longueuil, de la Rive-Nord et de la Rive-Sud :

• La partie thermopompe centrale du système, certifiée ENERGY STAR avec un numéro AHRI valide, est celle qui ouvre la porte aux programmes d'efficacité énergétique en vigueur.
• La fournaise électrique ou la section de chauffage électrique, prise isolément, n'est pas un poste subventionné : c'est un appoint, pas une mesure d'économie d'énergie.
• Les programmes de conversion s'adressent aux maisons qui abandonnent un combustible fossile. Une maison déjà chauffée à l'électricité, comme celle de Sainte-Angèle-de-Monnoir, n'y est pas admissible.

Les montants et les critères changent d'une année à l'autre. Nous validons donc l'admissibilité au moment de la soumission, avec le numéro AHRI exact de la configuration proposée, plutôt que de promettre un montant qui pourrait ne plus exister à la date d'installation.

Le thermostat conventionnel, un avantage sous-estimé

Le FLEXX fonctionne avec un thermostat conventionnel 24 VAC plutôt qu'avec un contrôleur propriétaire. Pour un propriétaire, cela signifie une liberté réelle : intégration à une domotique existante, remplacement possible du thermostat sans dépendre d'un modèle unique, et diagnostic simplifié par n'importe quel technicien qualifié. Nous avons profité de ce chantier pour configurer précisément le point de bascule vers le chauffage électrique, un réglage que beaucoup laissent aux valeurs d'usine et qui, mal ajusté, peut représenter plusieurs centaines de dollars par hiver.

Nos recommandations d'entretien pour ce type d'installation

• Filtre : vérification aux 3 mois, remplacement selon l'encrassement réel. Un filtre saturé fait chuter le débit et provoque le déclenchement des limiteurs thermiques de la section électrique.
• Serpentin intérieur : nettoyage annuel. Les ailettes bleues du serpentin, visibles à l'ouverture du cabinet, accumulent poussière et fibres de tapis.
• Drain et siphon : rinçage annuel avant la saison de climatisation.
• Unité extérieure : dégagement de la neige et de la glace autour du socle en hiver, nettoyage du condenseur au printemps.
• Serrage électrique : vérification annuelle des connexions de la section de chauffage, où les cycles thermiques provoquent du desserrement.
