Une installation compacte au cœur d’une aire de vie lumineuse
Pour cette installation de thermopompe murale Hitachi airHome 600 à Saint-Lambert, l’enjeu principal consistait à intégrer l’unité intérieure dans une aire de vie ouverte sans empiéter sur les surfaces vitrées, les rideaux, les interrupteurs ni les zones de circulation.

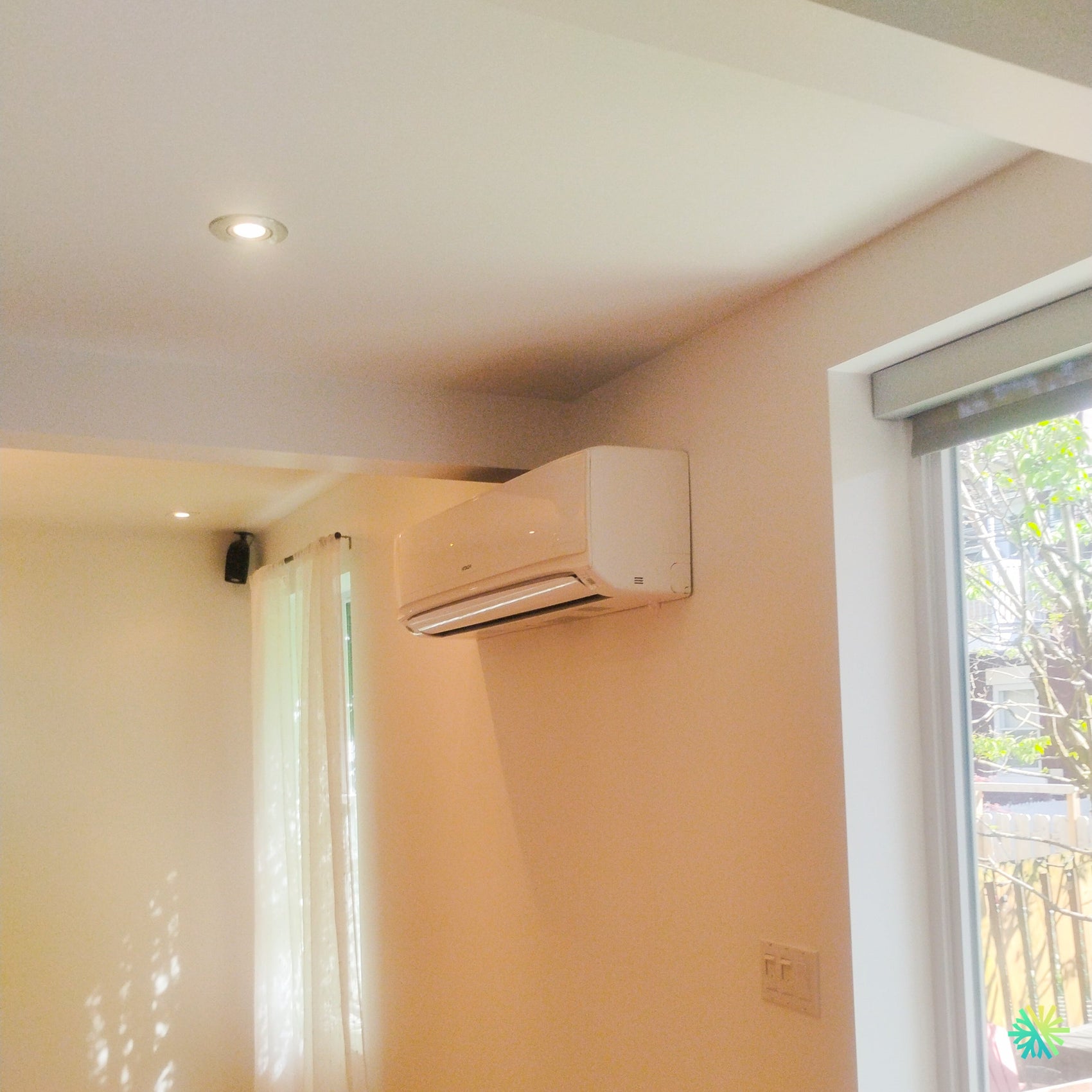

La photographie du projet montre une configuration typique de plusieurs résidences rénovées de Saint-Lambert : une grande fenêtre laisse entrer beaucoup de lumière naturelle, le plafond comporte des luminaires encastrés et une retombée architecturale sépare visuellement certaines zones de la pièce. Le mur disponible pour la thermopompe était donc relativement court et se terminait à proximité immédiate de la fenêtre.
Nous avons placé la Hitachi airHome 600 dans la partie supérieure de cette section de mur, près de l’angle, afin de conserver l’espace inférieur entièrement libre. Ce positionnement protège l’aménagement intérieur tout en permettant au volet de soufflage de diriger l’air vers la partie ouverte de la pièce.
Plusieurs éléments ont été pris en compte :
- la proximité de la grande fenêtre;
- le dégagement sous le plafond;
- l’ouverture complète du volet;
- le passage des raccordements sur le côté droit;
- la présence d’interrupteurs plus bas sur le mur;
- la circulation de l’air vers la pièce adjacente;
- l’accès futur aux filtres et aux composants internes;
- l’apparence générale de l’installation.
Le résultat est une installation CVAC compacte, adaptée à l’architecture existante et particulièrement appropriée à une pièce où les murs disponibles sont limités.
Utiliser une courte section de mur sans bloquer la fenêtre
Installer une thermopompe près d’une fenêtre demande davantage de précision qu’une installation effectuée au centre d’un grand mur dégagé. L’appareil ne doit pas nuire au fonctionnement du store, empiéter sur le cadrage ni recevoir directement un rayonnement solaire excessif qui pourrait influencer la lecture de température.
Dans ce projet à Saint-Lambert, l’unité a été positionnée suffisamment à gauche de la fenêtre pour que le store et son boîtier puissent demeurer fonctionnels. La façade de la Hitachi reste dégagée, tandis que le volet inférieur peut s’ouvrir sans toucher au cadrage.
La fenêtre représente aussi une zone de gain et de perte thermique importante. En été, le soleil peut augmenter rapidement la température près du vitrage. En hiver, une fenêtre peut créer une sensation de paroi froide, même lorsqu’elle est récente et bien installée.
Le choix de l’emplacement permet ici à la thermopompe de traiter efficacement l’air de la zone voisine du vitrage tout en propulsant son débit vers le centre de l’aire de vie.
Pourquoi nous évitons de placer l’unité directement au-dessus d’un store
Une unité installée trop près du boîtier d’un store peut causer plusieurs problèmes :
- difficulté à retirer le store pour une réparation;
- accès limité aux raccordements de la thermopompe;
- obstruction partielle du volet;
- vibration du boîtier du store lorsque le ventilateur fonctionne;
- apparence surchargée autour de la fenêtre;
- circulation d’air irrégulière.
Nous cherchons donc à maintenir une séparation visuelle et fonctionnelle entre les deux équipements. Cette attention aux détails est particulièrement importante dans les maisons de Saint-Lambert, où les rénovations intérieures combinent souvent des structures plus anciennes avec des finitions contemporaines.
Une sortie latérale protégée par un boîtier de finition
La photographie montre un boîtier blanc installé immédiatement à droite de l’unité intérieure. Cette pièce protège la transition entre la thermopompe et le passage des conduites.
À l’intérieur de cette zone peuvent se trouver plusieurs composantes essentielles :
- les conduites frigorifiques en cuivre;
- l’isolation des conduites;
- le câble de communication;
- le raccordement électrique selon la configuration;
- le tuyau d’évacuation du condensat.
Une sortie latérale est souvent utilisée lorsque le percement ne peut pas être placé exactement derrière l’unité. La structure du mur, l’emplacement extérieur recherché ou la disposition intérieure peuvent imposer un décalage.
Le boîtier de finition permet d’obtenir une transition plus propre qu’un ensemble de conduites visibles. Il protège également l’isolation contre les chocs et réduit le risque qu’un élément soit déplacé pendant l’entretien de la pièce.
Une courbure contrôlée des conduites
Les conduites de cuivre ne doivent pas être forcées dans un angle trop serré. Une courbure excessive peut réduire le passage du réfrigérant, détériorer l’isolation ou exercer une tension sur les raccords.
Lors de l’installation, nous prévoyons suffisamment d’espace pour former les conduites progressivement avant de les raccorder à l’unité intérieure. Nous vérifions aussi que le tuyau de drainage conserve la pente nécessaire.
Cette partie du travail devient invisible une fois le boîtier refermé, mais elle influence directement la fiabilité du système.
Le drainage, un détail invisible qui protège le mur
En climatisation et en déshumidification, l’unité intérieure retire de l’humidité de l’air. Cette eau s’accumule dans un bac, puis s’écoule dans un drain.
Le drainage doit être planifié avant même de fixer définitivement la plaque de montage. Une pente insuffisante peut entraîner :
- une accumulation d’eau;
- des bruits d’écoulement;
- des odeurs;
- un débordement sous l’appareil;
- des traces sur le mur;
- une obstruction plus rapide de la conduite.
Dans une installation située près d’une fenêtre, un dégât d’eau pourrait également atteindre le cadrage ou les finitions adjacentes. Nous portons donc une attention particulière au niveau de l’unité, au positionnement du bac et au trajet du drain.
Lorsque l’évacuation gravitaire est possible, elle demeure généralement la solution la plus simple et la plus silencieuse. Si la configuration exige une pompe à condensat, celle-ci doit être choisie, positionnée et entretenue correctement.
Une diffusion d’air orientée vers l’espace ouvert
La Hitachi airHome 600 a été installée de façon à souffler vers la partie dégagée de la pièce. Cette orientation est essentielle dans une aire ouverte.
En climatisation, l’air frais peut être dirigé vers l’avant afin de se mélanger à l’air ambiant avant de descendre. En chauffage, le volet peut être orienté davantage vers le bas afin de ramener la chaleur dans la zone occupée.
L’appareil ne doit pas souffler directement contre :
- une cloison située à faible distance;
- un meuble haut;
- un rideau;
- une porte qui demeure fermée;
- un téléviseur ou un équipement sensible;
- un fauteuil utilisé pendant plusieurs heures.
Sur cette installation, la partie inférieure de l’unité reste entièrement dégagée. Les interrupteurs muraux sont suffisamment bas pour ne pas interférer avec le soufflage ni avec l’accès technique.
Une installation près du plafond, mais accessible
Le haut du mur offrait un espace limité en raison de la retombée de plafond. Nous devions donc utiliser précisément la hauteur disponible sans coller la thermopompe contre le plafond.
L’entrée d’air de l’unité intérieure se situe principalement dans sa partie supérieure. Un appareil installé trop près du plafond peut aspirer moins d’air, devenir plus bruyant et être plus difficile à nettoyer.
Nous nous assurons que le panneau avant peut être ouvert et que les filtres peuvent être retirés. Cette vérification est importante, car le propriétaire devra accéder régulièrement aux filtres pour maintenir le débit d’air.
La série airHome 600 a été conçue avec plusieurs éléments facilitant l’installation et l’entretien, notamment une plaque de montage optimisée, un accès simplifié à plusieurs composants, un raccord de drainage pouvant être orienté à gauche ou à droite et, selon la capacité, un bac de récupération amovible.
Les raisons techniques derrière le choix de la Hitachi airHome 600
La Hitachi airHome 600 est une gamme de thermopompes murales à technologie Inverter offerte dans plusieurs capacités. Le tableau technique présente des modèles dont la capacité nominale de climatisation varie de 9 000 à 22 000 BTU/h, avec des capacités de chauffage nominales allant de 11 000 à 25 200 BTU/h.
La capacité exacte de l’appareil installé à Saint-Lambert ne peut pas être confirmée à partir de la photographie seulement. Plusieurs unités de la gamme partagent des dimensions très semblables.
Les modèles de 9 000, 12 000 et 15 000 BTU/h possèdent notamment une largeur intérieure d’environ 37,4 pouces. Nous devons donc toujours vérifier les plaques signalétiques et la combinaison complète des unités intérieure et extérieure.
Un dimensionnement adapté à l’aire de vie
Le choix du nombre de BTU ne doit pas dépendre uniquement de la superficie. Dans cette pièce, la grande fenêtre, la hauteur du plafond et l’ouverture vers la zone adjacente influencent la charge thermique.
Notre analyse tient compte de plusieurs données :
- la superficie réellement desservie;
- le volume d’air de la pièce;
- la quantité de vitrage;
- l’orientation solaire;
- l’isolation des murs et du plafond;
- l’étanchéité des portes et fenêtres;
- la disposition des espaces ouverts;
- le nombre d’occupants;
- la présence d’appareils produisant de la chaleur;
- la contribution attendue au chauffage hivernal.
Une thermopompe trop petite pourrait fonctionner continuellement lors des journées extrêmes sans maintenir la température souhaitée. Un modèle trop grand pourrait atteindre la consigne trop rapidement, réduire la déshumidification et créer des cycles moins confortables.
La technologie Inverter permet une modulation importante, mais le dimensionnement initial demeure essentiel.
Une thermopompe conçue pour chauffer jusqu’à -25 °C
Le climat de Saint-Lambert exige un appareil capable de fonctionner pendant de véritables périodes de froid. La Hitachi airHome 600 possède une plage de fonctionnement en chauffage qui descend jusqu’à -25 °C.
La capacité disponible varie toutefois avec la température extérieure. À -25 °C, le tableau du fabricant indique une capacité maximale d’environ :
- 7 200 BTU/h pour le modèle de 9 000 BTU/h;
- 8 800 BTU/h pour le modèle de 12 000 BTU/h;
- 10 500 BTU/h pour le modèle de 15 000 BTU/h;
- 12 900 BTU/h pour le modèle de 18 000 BTU/h;
- 15 000 BTU/h pour le plus grand modèle.
Ces valeurs permettent d’évaluer plus précisément la contribution réelle de la thermopompe durant une vague de froid. La capacité nominale indiquée dans le nom d’un modèle ne représente pas automatiquement sa production à -20 °C ou à -25 °C.
Nous comparons donc la performance à basse température avec les pertes de chaleur du bâtiment et avec le système de chauffage d’appoint déjà présent.
Des rendements saisonniers adaptés à une utilisation régulière
Selon la capacité choisie, la gamme peut atteindre un rendement allant jusqu’à 23,0 TRÉS2 et 9,2 CPSC2 pour la région climatique 5. Toutes les combinaisons présentées dans le tableau sont certifiées ENERGY STAR.
Ces indices diffèrent d’un modèle à l’autre. Par exemple, la capacité la plus élevée n’est pas nécessairement celle qui possède le meilleur rendement saisonnier.
Une comparaison sérieuse doit inclure :
- le TRÉS2;
- le CPSC2 pour la région appropriée;
- la capacité à -8 °C;
- la capacité à -15 °C;
- la capacité à -20 °C;
- le niveau sonore;
- le débit d’air;
- les besoins électriques.
La série fonctionne avec du réfrigérant R32. Les diamètres de tuyauterie changent selon la capacité : les plus petits modèles utilisent généralement des raccordements de 1/4 po et 3/8 po, tandis que les modèles supérieurs peuvent exiger un tuyau de gaz de 1/2 po ou de 5/8 po.
Cette différence doit être vérifiée lors d’un remplacement. Des conduites existantes ne peuvent pas être réutilisées sans confirmer leur diamètre, leur état et leur compatibilité.
Technologie Inverter et confort dans une pièce vitrée
La technologie Inverter ajuste la vitesse du compresseur selon les besoins de la pièce. Près d’une grande fenêtre, la charge peut changer rapidement lorsque le soleil apparaît ou disparaît.
La thermopompe peut alors augmenter sa capacité lorsque le gain solaire devient important, puis réduire progressivement son fonctionnement lorsque la température se stabilise.
Cette modulation favorise :
- une température plus constante;
- une consommation mieux adaptée à la demande;
- moins de démarrages brusques;
- une meilleure gestion de l’humidité;
- un fonctionnement sonore plus uniforme;
- une réaction progressive aux variations solaires.
Dans une aire ouverte, il est souvent préférable de maintenir une ventilation modérée pendant une période prolongée plutôt que d’alterner entre un soufflage très fort et un arrêt complet.
FrostWash 3.0 pour le serpentin intérieur
La Hitachi airHome 600 intègre la technologie FrostWash 3.0. Le processus agit en trois phases sur l’échangeur intérieur.
Le serpentin est d’abord chauffé afin d’aider à décoller certains dépôts. Il est ensuite refroidi jusqu’à la formation de glace, qui emprisonne une partie de la poussière et des contaminants. La glace fond finalement et entraîne les particules vers le drain.
La fonction peut être activée manuellement ou automatiquement selon les réglages.
FrostWash aide à maintenir le serpentin plus propre, mais ne remplace pas un entretien CVAC complet. Les filtres doivent toujours être nettoyés périodiquement, et la turbine peut accumuler des dépôts malgré le cycle autonettoyant.
Protection contre les moisissures
La fonction de protection contre les moisissures fait circuler de l’air dans les composants internes et chauffe le serpentin dans certaines conditions afin de réduire l’humidité résiduelle.
Cette fonction peut limiter les conditions favorables aux odeurs, mais elle ne supprime pas une contamination déjà présente. Une odeur persistante exige une inspection de l’unité, du bac et du drainage.
Filtre PM2.5 et charbon actif
La série comprend un préfiltre en acier inoxydable et un filtre purificateur à charbon actif PM2.5. Ces éléments contribuent à retenir certaines petites particules et à réduire des odeurs dans l’air qui traverse l’appareil.
La thermopompe demeure toutefois un système de recirculation locale. Elle ne remplace pas un échangeur d’air et n’introduit pas d’air frais dans le bâtiment.
Dans une maison de Saint-Lambert où la qualité de l’air constitue une préoccupation, nous pouvons évaluer séparément :
- le renouvellement d’air;
- la ventilation des salles de bain;
- l’extraction de la cuisine;
- l’humidité intérieure;
- la présence d’un échangeur d’air;
- les besoins de filtration supplémentaires.
Un fonctionnement discret pour une aire de vie
Le niveau sonore varie selon la capacité et la vitesse du ventilateur. Le fabricant indique un fonctionnement pouvant descendre jusqu’à environ 27 dB(A) pour une combinaison précise en mode silencieux.
L’installation influence cependant le bruit réellement perçu. Nous vérifions donc :
- la fixation de la plaque murale;
- l’enclenchement de l’unité sur son support;
- l’absence de contact direct entre le cuivre et la structure;
- le maintien du drain;
- la fermeture correcte du boîtier latéral;
- les vibrations de l’unité extérieure.
Dans une aire de vie, un bruit mécanique ou une vibration répétitive peut devenir plus dérangeant que le son normal du ventilateur. Les essais de mise en service permettent de corriger ces détails avant la fin des travaux.
Contrôle Wi-Fi avec airCloud Go
L’adaptateur Wi-Fi est inclus dans les combinaisons airHome 600 présentées par Hitachi. L’application airCloud Go permet notamment de programmer la thermopompe, de modifier la température à distance et d’accéder à certaines fonctions de suivi énergétique.
La série propose aussi des fonctions comme Smart Eco, qui utilise un capteur de présence pour adapter le fonctionnement lorsque la pièce demeure inoccupée.
Dans une aire de vie utilisée selon des horaires variables, la programmation peut éviter de maintenir inutilement la même température durant toute la journée.
Une aide financière à confirmer avant l’installation
La documentation indique que la gamme peut être admissible à plusieurs incitatifs provinciaux pour thermopompes. L’admissibilité et le montant ne doivent toutefois jamais être présumés à partir de la marque seulement.
Ils dépendent notamment :
- de la combinaison exacte des modèles;
- de la capacité reconnue par le programme;
- du type de bâtiment;
- des critères en vigueur;
- de la date des travaux;
- de la source de chauffage;
- des documents fournis;
- de l’enregistrement de l’appareil.
Nous recommandons de conserver la facture détaillée, les numéros de modèle, les numéros de série et les photographies des plaques signalétiques.
Les erreurs que nous évitons près d’une fenêtre
Installer l’unité trop près du store
Le store doit demeurer accessible et ne pas vibrer sous l’effet du soufflage.
Bloquer l’ouverture du panneau supérieur
Le propriétaire doit pouvoir retirer les filtres sans démonter le boîtier de la fenêtre.
Exposer directement le capteur au soleil
Une lecture faussée peut entraîner un fonctionnement qui ne correspond pas à la température moyenne de la pièce.
Négliger le drainage
Une fuite près d’une fenêtre peut endommager le mur, le cadrage ou le plancher.
Installer une capacité trop élevée pour compenser le vitrage
La sélection doit reposer sur un calcul global et non sur une seule caractéristique de la pièce.
Oublier la portée vers l’aire ouverte
Le volet doit pouvoir projeter l’air dans la bonne direction sans rencontrer immédiatement une cloison.
Le résultat de cette installation AirGreen à Saint-Lambert
Cette réalisation montre comment une thermopompe murale Hitachi airHome 600 peut être intégrée dans une section de mur relativement étroite, à proximité d’une grande fenêtre et sous une retombée de plafond.
Nous avons utilisé la hauteur disponible, maintenu le volet dégagé et protégé la sortie latérale avec un boîtier de finition assorti à l’appareil. L’unité reste accessible, tandis que la partie inférieure du mur demeure libre pour la circulation et l’aménagement.
Chez AirGreen, nous réalisons ce type d’installation CVAC à Saint-Lambert, ainsi qu’à Montréal, Laval, Longueuil, sur la Rive-Sud et sur la Rive-Nord. Chaque emplacement est évalué selon la structure, les fenêtres, le drainage, le passage des conduites et la diffusion attendue.
Une installation bien planifiée permet à la thermopompe de s’intégrer à la pièce sans compromettre le confort, l’entretien ou les éléments architecturaux existants.
