Une installation sur balcon à Havelock où chaque pied carré disponible devait être utilisé intelligemment
À Havelock, cette installation d’une thermopompe murale MIDEA MIDEA35 nous a placés devant une configuration très différente d’une installation résidentielle classique au niveau du sol. L’unité extérieure devait être intégrée à un balcon relativement étroit d’un immeuble en brique, à proximité d’un garde-corps métallique, d’une porte, de fenêtres et d’un escalier extérieur.
Dans ce type de projet, le défi n’est pas simplement de trouver un endroit où l’unité extérieure peut physiquement entrer. Nous devons tenir compte de la circulation sur le balcon, du dégagement nécessaire devant le ventilateur, de l’accès pour l’entretien, de l’évacuation de l’eau en hiver et de la stabilité de l’appareil.

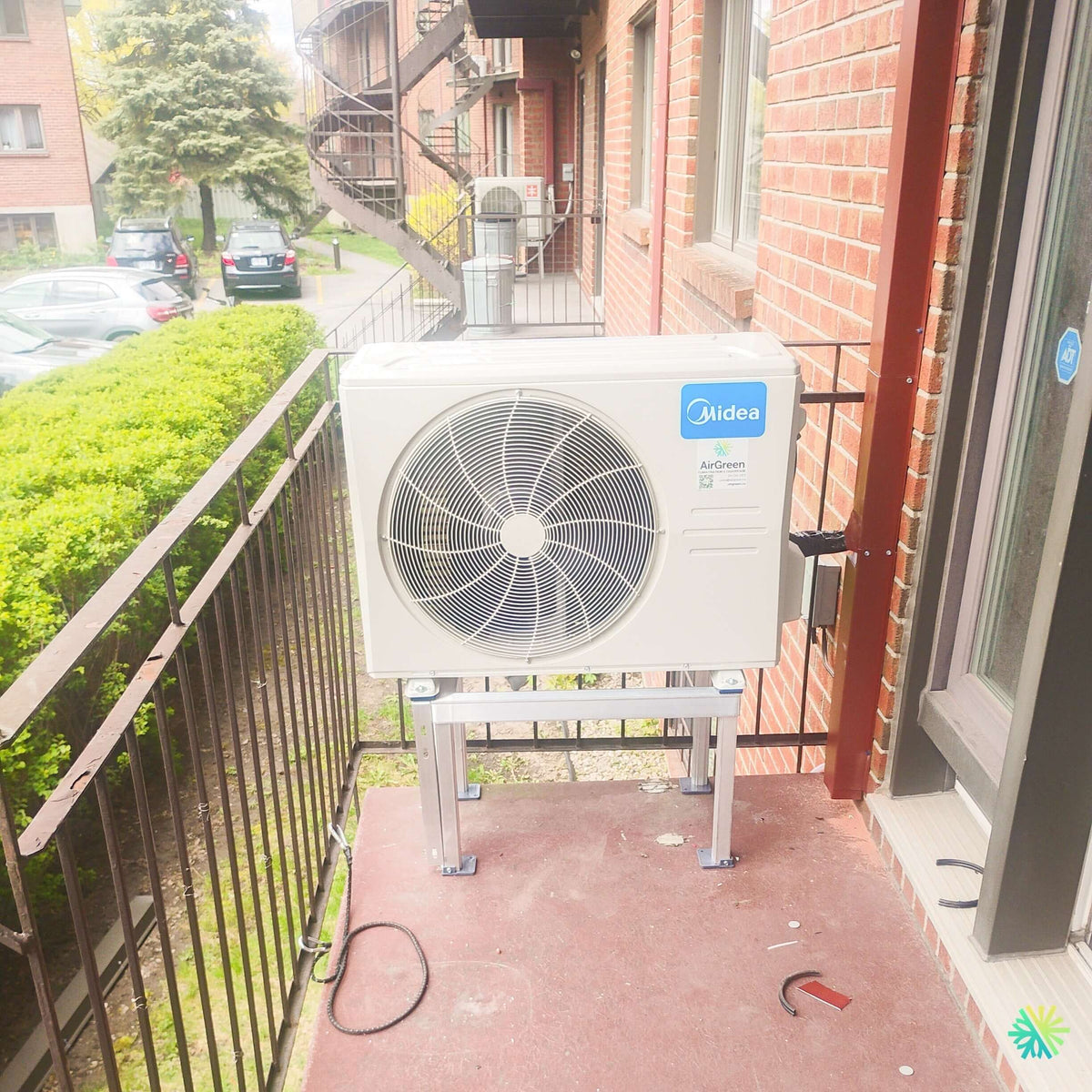

La photo de notre installation à Havelock montre clairement la solution retenue : l’unité extérieure Midea a été placée sur un support surélevé en aluminium, solidement posé sur le balcon. Le groupe extérieur se trouve ainsi nettement au-dessus du plancher, tout en conservant sa façade et son ventilateur entièrement dégagés.
Cette façon de travailler est particulièrement pertinente avec une thermopompe à décharge latérale. Midea présente justement ses unités extérieures comme des équipements compacts pouvant être installés sur un socle ou un support, une conception qui offre davantage de flexibilité lorsque l’espace extérieur disponible est restreint.
Pourquoi surélever la thermopompe sur ce balcon de Havelock?
Dans une installation extérieure au Québec, nous réfléchissons toujours à ce qui se passera en janvier et en février, pas uniquement à ce que l’installation donne le jour où les travaux sont terminés.
Une thermopompe fonctionne en chauffage pendant l’hiver et effectue périodiquement des cycles de dégivrage. Ces cycles produisent de l’eau qui doit pouvoir s’évacuer sans transformer la base de l’unité en bloc de glace.
Sur un balcon, le problème est différent d’une installation sur terrain. Nous ne disposons pas nécessairement d’une grande surface de pierre ou de gravier sous l’appareil. L’eau, la neige et la glace peuvent s’accumuler sur une surface relativement confinée.
Le support surélevé visible sur cette installation permet donc de créer un espace important sous la thermopompe. Cela aide à :
- maintenir l’unité loin des accumulations de neige;
- laisser davantage d’espace pour l’eau de dégivrage;
- faciliter l’inspection sous l’appareil;
- éviter de déposer directement le châssis sur le balcon;
- conserver un espace fonctionnel autour des raccordements.
Nous devons aussi éviter qu’un support crée lui-même un obstacle. Ici, la structure est relativement étroite et utilise quatre pieds indépendants, ce qui limite l’emprise au sol tout en supportant l’unité extérieure.
Un balcon étroit ne doit jamais devenir une chambre de recirculation d’air
L’un des problèmes possibles avec une thermopompe murale installée sur un balcon est la recirculation de l’air.
Le ventilateur extérieur doit expulser un volume important d’air. Si cet air frappe immédiatement un mur, une cloison, une bâche ou un obstacle et revient directement vers la thermopompe, les conditions de fonctionnement peuvent être moins favorables.
Sur notre chantier de Havelock, l’avant du groupe extérieur fait face au garde-corps ouvert plutôt qu’à une paroi pleine. Cette configuration laisse une voie de sortie beaucoup plus dégagée au flux d’air.
La photo montre également que nous avons dû composer avec plusieurs éléments existants : la maçonnerie de brique à droite, les garde-corps à gauche et devant, ainsi que la circulation nécessaire sur le balcon.
C’est exactement dans ce genre d’environnement qu’une installation CVAC professionnelle doit être planifiée au cas par cas.
La MIDEA35 convient particulièrement bien aux installations où l’espace compte
La brochure de Midea présente les systèmes muraux sans conduit comme des solutions permettant de relier l’unité intérieure et l’unité extérieure sans installer un réseau de conduits traditionnel. Le fabricant souligne qu’une petite ouverture suffit pour faire passer les raccordements nécessaires, ce qui réduit fortement les travaux de démolition et de finition intérieure.
Pour un logement ou un bâtiment résidentiel à Havelock, cette caractéristique peut faire une différence importante.
Une thermopompe murale peut notamment être envisagée lorsque :
- aucun réseau de conduits central n’existe;
- l’espace intérieur ne permet pas facilement l’ajout de conduits;
- le bâtiment est déjà entièrement fini;
- le propriétaire veut chauffer et climatiser une zone précise;
- l’emplacement extérieur disponible est limité à un balcon ou à une petite terrasse.
Cette flexibilité n’élimine toutefois pas la nécessité d’une analyse technique. Au contraire, les espaces restreints demandent souvent plus de planification.
MIDEA35 : il s’agit du nom de la série, pas d’une capacité de 35 000 BTU
Une précision importante concerne le nom MIDEA35.
Le chiffre 35 ne signifie pas que chaque thermopompe de cette série développe 35 000 BTU. Selon la documentation Midea fournie pour cette gamme, la série MIDEA35 comprend plusieurs combinaisons d’unités intérieures et extérieures.
La page technique de la MIDEA35 identifie notamment trois capacités nominales de climatisation : 9 000 BTU/h, 12 000 BTU/h et 18 000 BTU/h.
Les combinaisons indiquées sont les suivantes :
| Modèle MIDEA35 | Climatisation | Chauffage nominal | SEER2 | HSPF2 IV | Référence AHRI |
|---|---|---|---|---|---|
| MSESU-H09B-2A / MO1SS-H09B-2A | 9 000 BTU/h | 12 000 BTU/h | 33,3 | 22,0 | 215471386 |
| MSESU-H12B-2A / MO1SS-H12B-2A | 12 000 BTU/h | 12 000 BTU/h | 29,4 | 14,5 | 215471387 |
| MSESU-H18B-2A / MO1SS-H18B-2A | 18 000 BTU/h | 20 000 BTU/h | 25,6 | 16,2 | 215471388 |
La plaque signalétique précise de l’unité photographiée à Havelock n’est pas visible sur l’image. Nous ne pouvons donc pas déterminer de façon fiable la capacité exacte simplement à partir de l’apparence du groupe extérieur.
C’est une distinction que nous faisons systématiquement chez AirGreen : une capacité en BTU doit être confirmée par le numéro de modèle et non estimée à partir de la taille extérieure de la machine.
Des performances qui peuvent atteindre 33,3 SEER2
La série MIDEA35 se situe dans la catégorie haut de gamme des systèmes muraux présentés par Midea. Selon le modèle sélectionné, son efficacité saisonnière en climatisation atteint jusqu’à 33,3 SEER2, tandis que le HSPF2 IV peut atteindre 22,0.
Il faut toutefois lire ces données correctement.
Le rendement maximal de 33,3 SEER2 correspond à la configuration 9 000 BTU. La version 12 000 BTU est donnée à 29,4 SEER2 et la 18 000 BTU à 25,6 SEER2.
C’est pourquoi nous conseillons aux propriétaires qui magasinent une thermopompe Midea à Havelock de regarder la combinaison complète plutôt qu’un chiffre promotionnel associé à toute une gamme.
Une thermopompe conçue pour chauffer jusqu’à -30 °C
Pour le climat québécois, le fonctionnement à basse température représente une partie importante du choix.
La MIDEA35 est présentée dans la documentation comme une thermopompe extrême fonctionnant en chauffage jusqu’à -30 °C. Elle utilise le réfrigérant R-454B et les modèles de cette série sont identifiés Cold Climate V6.1.
La plage de fonctionnement publiée pour le chauffage s’étend de -30 °C à 24 °C.
Cette donnée est très pertinente pour Havelock, mais elle doit être interprétée correctement. Une thermopompe pouvant fonctionner à -30 °C ne fournit pas nécessairement exactement la même capacité à toutes les températures extérieures.
La capacité de chauffage évolue avec le froid. Voilà pourquoi nous dimensionnons chaque système selon les caractéristiques du bâtiment et non simplement selon sa superficie.
Le compresseur à vitesse variable change la façon dont la thermopompe travaille
La technologie à vitesse variable utilisée par Midea permet au compresseur d’adapter son fonctionnement à la demande thermique plutôt que d’alterner constamment entre arrêt complet et pleine capacité.
Selon la documentation du fabricant, cette modulation permet de réduire les variations de température et de maintenir un confort intérieur plus stable.
Cette caractéristique est intéressante dans un appartement ou un logement où une seule unité murale dessert une zone principale.
Une fois la température souhaitée atteinte, la machine peut moduler davantage son fonctionnement plutôt que recommencer continuellement de gros cycles.
Pour l’utilisateur, cela peut se traduire par une température plus constante et un fonctionnement généralement plus discret à faible charge.
Ce projet à Havelock montre pourquoi les détails d’installation comptent autant que la fiche technique
Un support extérieur doit être stable avant d’être esthétique
La structure en aluminium visible sous l’unité extérieure fait partie des éléments les plus distinctifs de ce chantier.
Un groupe extérieur contient notamment le compresseur et le ventilateur. Même si les thermopompes inverter modernes sont conçues pour fonctionner de manière relativement douce, elles créent nécessairement des vibrations mécaniques.
Le support doit donc être :
- correctement assemblé;
- stable;
- nivelé;
- adapté au poids de l’unité;
- installé sur une surface suffisamment solide;
- positionné de manière à conserver les dégagements nécessaires.
La gamme MIDEA35 varie considérablement en poids selon la capacité. La documentation indique environ 99,65 lb pour les groupes extérieurs des versions 9 000 et 12 000 BTU, et environ 130,29 lb pour la version 18 000 BTU.
La structure qui supporte la machine n’est donc jamais un élément secondaire.
La proximité d’une porte exige une implantation réfléchie
Sur la photo, nous voyons que la thermopompe se trouve à proximité d’une porte donnant sur le balcon.
Ce détail peut sembler banal, mais nous devons vérifier qu’une installation extérieure ne bloque pas :
- l’ouverture complète de la porte;
- le passage des occupants;
- les accès nécessaires à l’entretien;
- les voies d’évacuation prévues par le bâtiment;
- l’accès aux raccordements électriques et frigorifiques.
L’objectif est de conserver une utilisation normale du balcon après l’installation.
Nous évitons donc de traiter un balcon comme un simple emplacement technique disponible. Il demeure un espace architectural qui doit continuer à remplir sa fonction.
Les dimensions des conduites frigorifiques ne sont pas identiques sur toutes les MIDEA35
Un autre détail important concerne les conduites de cuivre.
Pour les MIDEA35 de 9 000 et 12 000 BTU, Midea spécifie des raccordements liquide/gaz de 1/4 po et 3/8 po.
La version 18 000 BTU utilise plutôt 3/8 po et 5/8 po.
Les longueurs maximales ne sont pas les mêmes non plus. Les deux plus petites configurations sont indiquées pour une longueur allant jusqu’à 82 pieds, tandis que la version 18 000 BTU peut atteindre 164 pieds dans les conditions prévues par le fabricant.
Ce sont des données importantes lors du remplacement d’une ancienne thermopompe.
Nous ne recommandons pas de présumer que des conduites existantes peuvent automatiquement être réutilisées. Leur diamètre, leur état et leur compatibilité doivent être vérifiés avant la sélection finale de l’équipement.
Le R-454B et les équipements A2L nécessitent une approche adaptée
La série MIDEA35 fonctionne avec du R-454B.
La documentation indique aussi la présence d’un capteur de détection de fuite de réfrigérant A2L et d’un système de dispersion A2L parmi les caractéristiques de ces séries.
Pour une installation moderne, cela signifie que les procédures de manipulation du circuit frigorifique doivent correspondre aux caractéristiques de ce réfrigérant et aux exigences du fabricant.
Chez AirGreen, nous accordons donc une attention particulière à la préparation des raccords, aux essais d’étanchéité, au tirage au vide et à la mise en service.
Une thermopompe ayant d’excellentes performances sur papier doit être correctement installée pour pouvoir atteindre les conditions de fonctionnement prévues.
Jusqu’à 100 niveaux de ventilation pour affiner le confort intérieur
La MIDEA35 ne se résume pas à ses performances extérieures.
Midea indique que l’unité murale peut offrir 100 niveaux de réglage du débit d’air. Le système peut également être contrôlé à distance par l’application SmartHome et par Wi-Fi selon la configuration.
Les séries MIDEA35, 28 et 25 comprennent également plusieurs fonctions de confort :
- mode ÉCO;
- Turbo;
- mode nuit;
- minuterie;
- mode silencieux;
- chauffage à 8 °C;
- oscillation horizontale et verticale;
- fonction « Follow Me »;
- nettoyage automatique;
- capteur intelligent;
- contrôle de l’humidité.
Ces fonctions permettent d’adapter beaucoup plus finement le comportement de la thermopompe aux habitudes des occupants.
« Follow Me » : utile lorsque la température varie à l’intérieur du logement
La fonction « Follow Me » mérite une explication particulière.
Midea précise que la télécommande possède un capteur capable de mesurer la température ambiante. L’unité peut alors ajuster son fonctionnement selon cette mesure afin d’améliorer la précision du confort dans la zone où se trouve l’utilisateur.
Dans un logement comprenant plusieurs pièces ou de longues zones ouvertes, la température près de la tête murale n’est pas toujours exactement la même que celle ressentie quelques mètres plus loin.
Cette fonction donne donc à l’utilisateur un autre moyen de gérer son confort.
L’entretien futur doit être prévu dès le jour de l’installation
Sur un balcon comme celui de cette propriété à Havelock, l’accès technique constitue un point important.
Une installation peut sembler parfaite le jour du chantier et devenir problématique plusieurs années plus tard si personne n’a pensé à l’espace nécessaire pour ouvrir les panneaux ou intervenir sur le groupe extérieur.
Nous cherchons donc à conserver un accès aux parties techniques et à éviter les emplacements qui rendraient le service inutilement compliqué.
À l’intérieur, la série MIDEA35 possède également une conception facilitant certains travaux d’entretien CVAC. Midea indique notamment que la roue de ventilation peut être retirée pour effectuer un nettoyage plus approfondi et permettre un meilleur accès à l’intérieur de l’unité.
Les erreurs que nous évitons lors d’une installation sur balcon
Une installation semblable à celle réalisée à Havelock exige d’éviter plusieurs erreurs fréquentes :
-
Déposer l’unité trop près du plancher du balcon.
Il faut tenir compte de la neige, de la glace et du dégivrage. -
Bloquer le ventilateur derrière une paroi pleine.
Le rejet d’air doit disposer d’un dégagement suffisant. -
Réduire excessivement le passage sur le balcon.
La thermopompe ne doit pas transformer l’espace en obstacle permanent. -
Utiliser un support insuffisamment rigide.
Le poids et les vibrations doivent être considérés. -
Oublier l’entretien futur.
Un technicien doit pouvoir accéder aux principales composantes de l’appareil. -
Réutiliser des conduites sans vérifier leurs dimensions.
Les différentes capacités MIDEA35 n’utilisent pas toutes les mêmes diamètres. -
Confondre la série MIDEA35 avec une capacité de 35 000 BTU.
Les capacités documentées sont de 9 000, 12 000 et 18 000 BTU en climatisation.
Subventions : le numéro AHRI exact est plus important que le nom commercial
Pour vérifier l’admissibilité à un programme d’aide financière applicable à une thermopompe au Québec, il faut travailler avec la combinaison exacte des équipements.
La documentation MIDEA35 fournit trois références AHRI :
- 215471386 pour la combinaison 9 000 BTU;
- 215471387 pour la combinaison 12 000 BTU;
- 215471388 pour la combinaison 18 000 BTU.
Les modèles sont également identifiés Cold Climate V6.1.
La brochure ne précise toutefois pas de montant de subvention pour cette installation particulière à Havelock. Le programme applicable, le modèle exact et les critères en vigueur doivent donc être vérifiés avant de confirmer une aide financière.
Garantie résidentielle Midea
La documentation fournie par Midea présente une garantie résidentielle limitée de 12 ans sur le compresseur, 12 ans sur les pièces et 10 ans sur la main-d’œuvre.
Les conditions exactes d’enregistrement et d’admissibilité doivent naturellement être vérifiées au moment de l’achat.
Nous recommandons toujours aux propriétaires de conserver les numéros de modèle, les numéros de série, la facture et les documents associés à l’installation.
Ce que nous retenons surtout de cette installation MIDEA35 à Havelock
Cette installation représente très bien le genre de projet où la différence se trouve dans l’utilisation intelligente de l’espace.
Nous disposions d’un balcon étroit, bordé d’un garde-corps métallique et adjacent à une façade de brique. Le groupe extérieur devait rester accessible, dégagé et suffisamment haut tout en laissant le balcon utilisable.
Le support surélevé nous a permis d’intégrer la thermopompe à cette configuration particulière sans simplement poser l’appareil au premier endroit disponible.
Pour nous, une bonne installation CVAC à Havelock ne consiste jamais uniquement à raccorder une machine. Nous devons comprendre le bâtiment, anticiper les conditions hivernales, respecter les exigences du système et penser à la façon dont l’installation sera utilisée et entretenue pendant les années suivantes.
AirGreen pour vos thermopompes murales à Havelock et dans le Grand Montréal
Chez AirGreen, nous réalisons des installations de thermopompes murales Midea, des systèmes multizones et d’autres solutions de chauffage et de climatisation à Havelock, ainsi qu’à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud.
Chaque chantier présente ses propres contraintes.
Sur un balcon, nous devons gérer l’espace. Sur un mur de maçonnerie, nous devons réfléchir aux fixations. Dans une maison plus ancienne, le trajet des conduites peut devenir l’enjeu principal. Dans un multilogement, il faut aussi tenir compte de l’environnement immédiat des autres unités et des accès existants.
Cette installation de MIDEA35 à Havelock illustre précisément notre approche : choisir une solution correspondant aux besoins du bâtiment, puis adapter chaque élément de l’installation aux conditions réelles du terrain.
