Une MIDEA35 installée sur un toit plat : une configuration où la stabilité, le dégagement et le drainage deviennent essentiels
À Saint-Urbain-Premier, nous avons réalisé une installation de thermopompe murale MIDEA35 dont la particularité se trouve surtout à l’extérieur du bâtiment. La photographie du projet montre l’unité extérieure MIDEA installée directement sur un toit plat recouvert de gravier, mais surtout nettement surélevée grâce à une structure métallique conçue pour maintenir l’appareil à distance de la surface de la toiture.
Ce type de configuration demande une approche très différente d’une installation traditionnelle au niveau du sol.
Sur un toit, nous devons réfléchir simultanément au poids de l’équipement, à sa stabilité, aux vibrations, au vent, à l’évacuation de l’eau pendant les cycles de dégivrage, aux accumulations de neige, à la circulation d’air devant et derrière l’appareil et à l’accessibilité pour les futurs travaux d’entretien CVAC.
Dans cette réalisation de Saint-Urbain-Premier, notre objectif n’était donc pas simplement de monter l’unité extérieure sur le toit. Il fallait créer une implantation cohérente avec l’environnement déjà présent : surface de toiture en gravier, équipements et sorties de toit à proximité, parcours des conduites et espace nécessaire autour de la thermopompe.

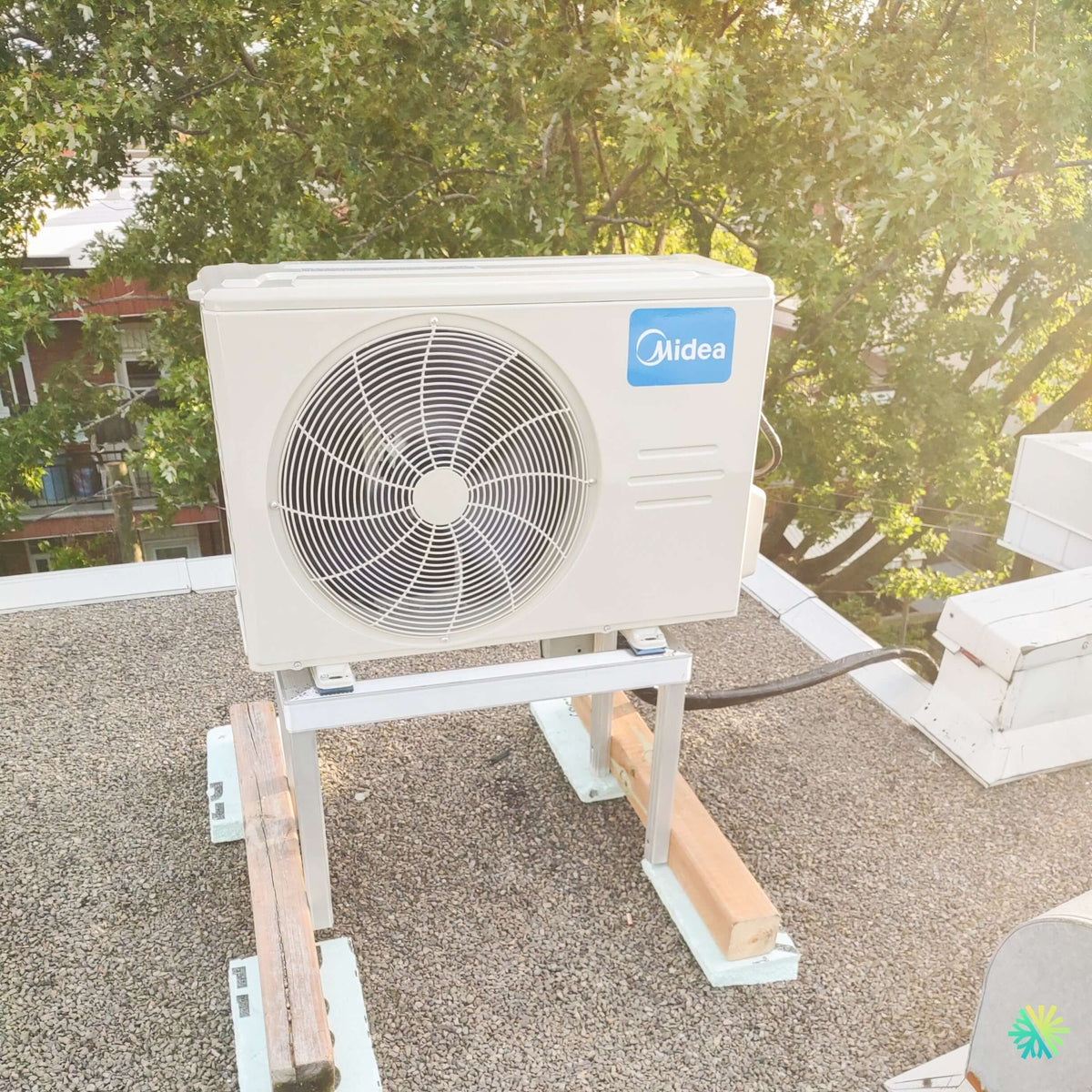

Le résultat visible sur la photo est une MIDEA35 placée bien au-dessus du niveau de la toiture, avec son grand ventilateur à décharge latérale complètement dégagé.
Pourquoi installer une thermopompe sur le toit?
Dans certains bâtiments, la toiture constitue le meilleur emplacement disponible pour l’unité extérieure.
Au niveau du sol, plusieurs contraintes peuvent compliquer une installation :
- manque d’espace autour du bâtiment;
- passages utilisés régulièrement;
- terrasse ou aménagement paysager;
- proximité des voisins;
- fenêtres ou portes;
- nécessité de conserver une façade dégagée;
- longue distance entre l’unité extérieure et l’emplacement choisi pour l’unité intérieure.
Une installation sur toit peut permettre de résoudre plusieurs de ces problèmes, mais elle apporte ses propres exigences techniques.
La documentation MIDEA souligne justement la flexibilité de ses unités extérieures compactes à décharge latérale et indique qu’elles peuvent convenir à différentes configurations, notamment toit, terrasse ou balcon, selon les conditions d’installation.
Cette flexibilité est particulièrement intéressante pour une thermopompe sans conduit, puisque l’unité intérieure et l’unité extérieure sont reliées principalement par les conduites frigorifiques, le câblage et le système de drainage.
Une structure surélevée plutôt qu’une thermopompe déposée directement sur le toit
La caractéristique la plus évidente de notre installation à Saint-Urbain-Premier est son support.
La MIDEA repose sur une structure métallique surélevée qui maintient le dessous de l’appareil largement au-dessus du gravier. Sous cette structure, différents éléments de répartition et de soutien sont visibles sur la toiture.
Ce choix présente plusieurs avantages pratiques.
D’abord, le dessous de la thermopompe reste accessible. C’est important parce qu’une thermopompe fonctionnant en chauffage doit périodiquement effectuer un cycle de dégivrage. De l’eau peut alors s’écouler sous l’unité.
En plein hiver, cette eau peut ensuite geler.
Une unité installée trop près de la toiture peut donc progressivement se retrouver entourée de glace ou de neige. En la surélevant, nous créons davantage d’espace pour que ces accumulations se développent sous l’appareil sans venir immédiatement obstruer ses composantes.
Le dégagement hivernal est particulièrement important à Saint-Urbain-Premier
La MIDEA35 n’est pas seulement conçue pour la climatisation estivale.
MIDEA classe cette série comme une thermopompe climat froid, utilisant le réfrigérant R-454B, avec une plage de fonctionnement en chauffage allant jusqu’à -30 °C. La série peut également atteindre jusqu’à 33,3 SEER2 en climatisation et jusqu’à 22,0 HSPF2, selon la capacité choisie.
Ces capacités hivernales donnent encore plus d’importance au positionnement extérieur.
Une thermopompe conçue pour continuer à chauffer lorsque la température descend fortement doit disposer d’un environnement extérieur compatible avec cette utilisation.
Nous devons donc anticiper :
- la neige accumulée sur le toit;
- la glace produite par les cycles de dégivrage;
- le déplacement de la neige par le vent;
- le dégagement devant le ventilateur;
- l’accès à l’appareil lorsqu’une intervention est nécessaire en hiver.
Une unité hautement performante à basse température ne peut fournir son meilleur rendement si elle se retrouve ensevelie ou si son débit d’air est bloqué.
Le grand ventilateur frontal reste complètement libre
Sur la photographie, le ventilateur occupe une grande partie de la façade de l’unité MIDEA. Rien n’est installé directement devant celui-ci.
C’est exactement ce que nous recherchons.
Le fonctionnement de la thermopompe repose sur un échange constant d’énergie avec l’air extérieur. Le ventilateur doit déplacer un volume important d’air à travers l’échangeur.
Un obstacle placé trop près de la sortie peut favoriser une recirculation de l’air rejeté et nuire au fonctionnement de l’appareil.
Sur un toit, nous analysons donc non seulement l’espace disponible, mais aussi les autres structures présentes : sorties mécaniques, murs parapets, conduits, équipements, cheminées et évents.
Dans ce projet, l’appareil bénéficie d’une zone frontale largement ouverte, ce qui permet au ventilateur de fonctionner sans obstruction visible.
Une installation en hauteur qui demande de penser aux vibrations
Un compresseur et un ventilateur génèrent nécessairement certaines vibrations pendant leur fonctionnement.
Au sol, celles-ci peuvent être absorbées par une dalle ou un support approprié. Sur un toit, nous devons être particulièrement attentifs à la manière dont elles sont transmises à la structure du bâtiment.
Sur la photo, nous voyons que l’unité n’est pas posée directement sur la membrane ou le gravier. Elle repose sur son support métallique et des points de contact intermédiaires sont visibles sous ses pieds.
L’objectif d’une installation bien planifiée est de combiner :
stabilité mécanique, nivellement et réduction de la transmission inutile des vibrations.
Cette attention devient particulièrement pertinente lorsque l’équipement se trouve au-dessus d’espaces habités.
Une thermopompe installée sur un toit doit rester accessible
Installer l’équipement dans un endroit difficile d’accès sans réfléchir au prochain entretien est une erreur que nous cherchons à éviter.
Une thermopompe MIDEA35 devra éventuellement être inspectée, nettoyée ou diagnostiquée.
Un technicien peut devoir accéder :
- aux connexions électriques;
- aux valves de service;
- au circuit frigorifique;
- au moteur du ventilateur;
- à l’échangeur extérieur;
- au panneau électronique;
- aux raccords des conduites.
Dans notre réalisation de Saint-Urbain-Premier, l’unité est installée sur une portion dégagée de la toiture. Sa surélévation facilite également l’accès à certaines parties inférieures de l’appareil.
MIDEA35 : trois capacités avec des caractéristiques différentes
La série MIDEA35 ne correspond pas à un seul appareil identique dans toutes les installations.
La brochure MIDEA présente trois configurations principales :
| Combinaison MIDEA35 | Climatisation nominale | Chauffage nominal | SEER2 | HSPF2 IV | Référence AHRI |
|---|---|---|---|---|---|
| MSESU-H09B-2A / MO1SS-H09B-2A | 9 000 BTU/h | 12 000 BTU/h | 33,3 | 22,0 | 215471386 |
| MSESU-H12B-2A / MO1SS-H12B-2A | 12 000 BTU/h | 12 000 BTU/h | 29,4 | 14,5 | 215471387 |
| MSESU-H18B-2A / MO1SS-H18B-2A | 18 000 BTU/h | 20 000 BTU/h | 25,6 | 16,2 | 215471388 |
Les trois configurations sont indiquées par MIDEA comme pouvant fonctionner en chauffage jusqu’à -30 °C.
La photographie de cette installation à Saint-Urbain-Premier ne permet toutefois pas de lire suffisamment clairement la plaque signalétique pour déterminer sans ambiguïté la capacité exacte installée.
Nous évitons donc de lui attribuer arbitrairement 9 000, 12 000 ou 18 000 BTU/h.
Pour une installation professionnelle, ce sont les numéros complets des unités intérieure et extérieure ainsi que la référence AHRI qui permettent de confirmer les performances exactes.
Pourquoi un dimensionnement précis reste indispensable
Le choix de la capacité ne doit jamais se résumer à sélectionner la machine avec le plus grand nombre de BTU.
Une thermopompe murale doit être adaptée aux besoins thermiques de l’espace.
Nous tenons notamment compte de :
- la superficie chauffée et climatisée;
- l’isolation;
- la fenestration;
- l'orientation du bâtiment;
- la configuration des pièces;
- l’exposition au soleil;
- les pertes thermiques hivernales;
- la manière dont l’air peut circuler entre les espaces.
Une thermopompe surdimensionnée n’offre pas automatiquement un meilleur confort. En climatisation, des cycles trop courts peuvent notamment réduire la qualité de la déshumidification.
La MIDEA35 dispose justement d’une technologie à vitesse variable qui permet au compresseur d’ajuster son fonctionnement selon les besoins plutôt que de fonctionner uniquement selon des cycles complets de marche et d’arrêt. MIDEA associe cette modulation à une température intérieure plus stable et à moins de variations.
Ce que cette installation sur toit nous apprend sur une thermopompe MIDEA35 bien adaptée au climat québécois
Les conduites frigorifiques doivent être sélectionnées selon le modèle exact
Une installation sur toiture peut nécessiter un parcours de conduites très différent d’une installation où le condenseur se trouve directement derrière l’unité intérieure.
La série MIDEA35 offre une certaine flexibilité, mais les limites dépendent de la capacité.
Pour les versions 9 000 et 12 000 BTU/h, MIDEA prévoit des conduites liquide et gaz de 1/4 po et 3/8 po, avec une longueur maximale indiquée de 82 pi.
Pour la version 18 000 BTU/h, les dimensions passent à 3/8 po et 5/8 po, avec une longueur maximale pouvant atteindre 164 pi.
Cette information est particulièrement pertinente sur un toit.
Il peut y avoir une différence de hauteur importante entre l’unité intérieure et l’unité extérieure. La documentation prévoit une différence de hauteur maximale de 49,2 pi pour les versions 9 000 et 12 000 BTU/h et jusqu’à 82 pi pour la configuration 18 000 BTU/h.
Nous devons donc connaître le parcours réel avant de sélectionner définitivement la combinaison.
Le R-454B exige une installation correspondant à la nouvelle génération d’équipements
La MIDEA35 fonctionne au R-454B, un réfrigérant A2L. La documentation MIDEA mentionne également un système de détection de fuite de réfrigérant A2L sur cette famille de produits.
Pour le propriétaire, cela ne change pas la manière quotidienne de régler sa thermopompe.
Pour nos équipes CVAC, le réfrigérant fait cependant partie des données techniques qui déterminent les outils, les pratiques et les vérifications nécessaires pendant l’installation et les interventions futures.
L’alimentation électrique varie selon la capacité
Les exigences électriques doivent également être confirmées avant l’installation.
Pour les MIDEA35 de 9 000 et 12 000 BTU/h, le fabricant indique une ampacité minimale admissible de 16 A et une protection maximale de 20 A.
Pour la version 18 000 BTU/h, l’ampacité minimale passe à 24,9 A, avec une protection maximale de 25 A.
L’alimentation indiquée est de 208/230 V, monophasée, 60 Hz.
Sur un projet avec unité extérieure en toiture, le parcours électrique doit lui aussi être planifié avant les travaux afin d’éviter une installation improvisée autour des autres éléments mécaniques du bâtiment.
Le niveau sonore extérieur mérite de l’attention sur un toit
Les valeurs documentées pour l’unité extérieure sont de 57 dB(A) pour les configurations 9 000 et 12 000 BTU/h à vitesse élevée et de 61,5 dB(A) pour la configuration 18 000 BTU/h.
Une donnée acoustique ne raconte toutefois pas toute l’histoire.
L’endroit où nous installons l’équipement peut influencer fortement le bruit perçu à l’intérieur.
Sur une toiture, la structure, les supports et les vibrations doivent être pris en considération. C’est pourquoi la qualité de la base est presque aussi importante que le niveau sonore indiqué dans la fiche technique.
Le toit visible sur la photo impose une vraie gestion du parcours frigorifique
La photographie permet aussi d’observer une conduite isolée qui quitte l’unité et se dirige vers une structure de toiture située à droite.
C’est un bon exemple de ce qui distingue une installation CVAC sur toit d’une pose standard contre un mur extérieur.
Nous devons organiser le parcours pour éviter :
- des courbes inutilement serrées;
- une exposition mécanique excessive;
- un trajet gênant l’accès aux autres équipements;
- un mauvais support de la conduite;
- une longueur inutilement élevée.
Le résultat final doit être logique aussi bien pour la thermopompe que pour les personnes qui devront éventuellement circuler sur la toiture.
Les fonctions intérieures complètent le travail de l’unité extérieure
Même si la photographie met l’accent sur le condenseur, la partie intérieure de la MIDEA35 offre plusieurs fonctions utiles pour le confort quotidien.
MIDEA indique notamment :
- mode ÉCO;
- Turbo;
- mode nuit;
- minuterie;
- fonction Follow Me;
- nettoyage automatique;
- mode silencieux;
- chauffage à 8 °C;
- oscillation horizontale;
- oscillation verticale;
- réglage progressif du ventilateur;
- contrôle de l’humidité;
- capteur intelligent.
Le fabricant indique également jusqu’à 100 niveaux de réglage du volume d’air, ainsi que la possibilité de contrôle par l’application SmartHome et le Wi-Fi selon la configuration choisie.
Cela permet d’adapter plus finement le soufflage à l’espace plutôt que de se limiter à quelques vitesses fixes.
LogisVert : la série MIDEA35 ne suffit pas à elle seule pour annoncer un montant
La question de l’aide financière revient régulièrement lorsque nous installons une thermopompe à Saint-Urbain-Premier ou ailleurs au Québec.
La brochure MIDEA fournit pour la MIDEA35 des références AHRI précises et l’identifie comme une série Cold Climate V6.1.
Pour les installations actuelles, Hydro-Québec indique que l’aide résidentielle LogisVert est de 50 $ par 1 000 BTU/h de capacité de chauffage à -8 °C pour une thermopompe certifiée ENERGY STAR, ou de 120 $ par 1 000 BTU/h à -8 °C lorsqu’elle est également de type climat froid, lorsque toutes les conditions du programme sont respectées. Le montant applicable dépend de la date réelle de l’installation.
Depuis le 26 novembre 2025, Hydro-Québec exige en outre la certification ENERGY STAR pour les installations concernées par les règles actuelles.
Nous ne pouvons donc pas annoncer honnêtement le montant exact pour cette installation simplement à partir de la photo ou de l’appellation MIDEA35.
Nous vérifions toujours :
- le modèle exact de l’unité intérieure;
- le modèle exact de l’unité extérieure;
- le numéro AHRI;
- la certification ENERGY STAR applicable;
- la classification climat froid;
- la capacité reconnue à -8 °C;
- la date d’installation;
- les autres critères propres au logement et au programme.
Dans certains multilogements admissibles, Hydro-Québec prévoit depuis le 15 juin 2026 une bonification pouvant porter l’aide à 220 $ par 1 000 BTU/h à -8 °C, lorsque toutes les conditions spécifiques sont remplies.
Ce qu’un propriétaire doit éviter après une installation sur toiture
Une fois le système installé, certaines bonnes pratiques contribuent à conserver de bonnes conditions de fonctionnement.
Nous recommandons notamment de ne pas accumuler volontairement des objets ou matériaux autour de l’unité et de vérifier périodiquement que son environnement reste dégagé.
Sur un toit, il faut particulièrement surveiller :
- les accumulations importantes de neige;
- la glace sous l’appareil;
- les feuilles ou débris dans l’échangeur;
- les objets déplacés par le vent;
- l’état apparent du support;
- les conduites qui pourraient subir une contrainte mécanique.
Il ne faut toutefois pas improviser une intervention technique sur l’équipement. Une anomalie, un bruit inhabituel ou une accumulation importante doit être évalué avec les bonnes méthodes.
Les erreurs que nous cherchons à éviter sur une thermopompe installée sur un toit
Cette réalisation de Saint-Urbain-Premier permet de mettre en évidence plusieurs erreurs qui peuvent compromettre un projet :
- installer l’unité directement sur une surface non prévue pour elle;
- négliger la hauteur nécessaire au-dessus des accumulations hivernales;
- bloquer la façade du ventilateur;
- oublier l’eau produite par le dégivrage;
- placer l’appareil contre une sortie de toit ou un obstacle;
- créer un support insuffisamment stable;
- ignorer les vibrations pouvant être transmises au bâtiment;
- dépasser les longueurs ou différences de hauteur permises pour les conduites;
- ne pas prévoir l’accès futur au panneau de service;
- utiliser un diamètre de cuivre qui ne correspond pas au modèle;
- choisir le circuit électrique en fonction des BTU seulement;
- rendre les conduites vulnérables aux déplacements sur le toit.
Ce sont souvent ces détails d’installation, invisibles dans une brochure commerciale, qui déterminent la satisfaction à long terme.
Une installation MIDEA35 adaptée au bâtiment plutôt qu’une solution standardisée
Cette installation de thermopompe murale à Saint-Urbain-Premier représente bien notre approche chez AirGreen.
Nous ne décidons pas à l’avance qu’une unité extérieure devra forcément être placée sur une dalle au sol ou sur un support fixé à un mur.
Nous analysons le bâtiment.
Ici, le toit offrait une configuration permettant d’éloigner l’équipement des zones au niveau du sol. Notre travail consistait ensuite à rendre cet emplacement compatible avec les besoins réels de la thermopompe : hauteur, stabilité, débit d’air, drainage, accessibilité et parcours frigorifique.
La photographie montre le résultat final : une unité extérieure MIDEA installée au-dessus du gravier, sur son propre support, avec une large zone libre devant son ventilateur et suffisamment d’espace sous l’équipement pour gérer les contraintes d’une utilisation hivernale.
C’est cette même attention aux détails que nous appliquons à nos projets de thermopompes murales et d’installation CVAC à Saint-Urbain-Premier ainsi qu’à Montréal, Laval, Longueuil, sur la Rive-Sud et sur la Rive-Nord.
Une MIDEA35 possède des caractéristiques techniques intéressantes sur papier. Pour en tirer réellement profit pendant plusieurs saisons, l’appareil doit toutefois être installé dans des conditions qui respectent à la fois le fabricant, le bâtiment et la réalité du climat québécois.
