Une installation MIDEA35 pensée spécifiquement pour une grande fenestration à Sainte-Clotilde
À Sainte-Clotilde, cette installation de thermopompe murale MIDEA MIDEA35 illustre parfaitement une réalité que nous rencontrons souvent chez AirGreen : le meilleur emplacement pour une unité intérieure n’est pas toujours un grand mur complètement libre. Dans cette résidence, une importante surface vitrée occupe presque toute la partie inférieure du mur. L’espace disponible pour la thermopompe se trouvait donc directement au-dessus des fenêtres.

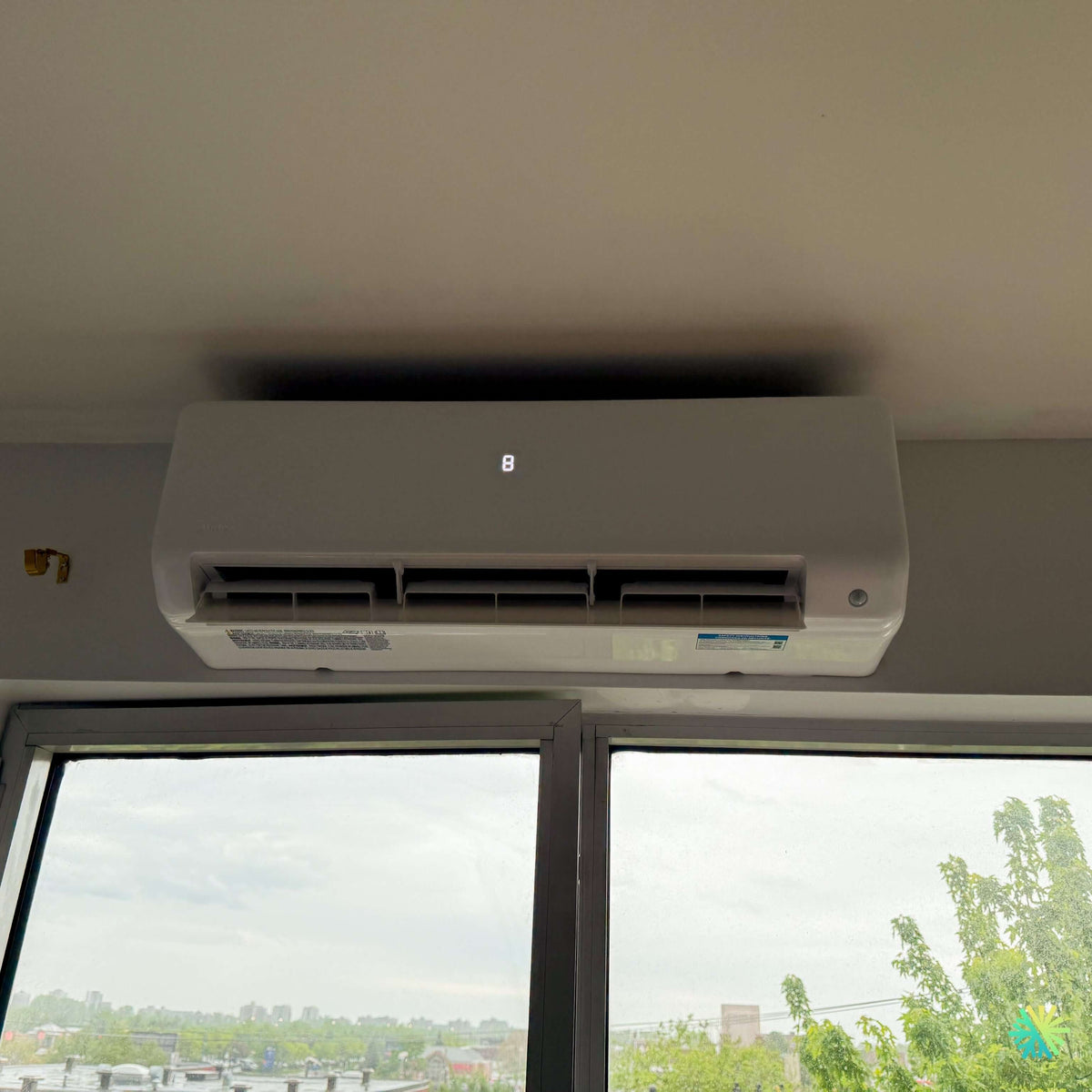

Sur la photo du projet terminé, l’unité murale est installée très haut, centrée au-dessus de la fenestration. Cette configuration permet de conserver les fenêtres entièrement dégagées tout en plaçant la thermopompe dans une position favorable à la distribution de l’air dans la pièce.
Ce qui paraît simple une fois l’installation terminée demande pourtant plusieurs vérifications avant même de sortir les outils. Nous devons considérer la hauteur disponible, la structure du mur, le dégagement autour de l’appareil, la trajectoire du flux d’air, le drainage du condensat, le passage des conduites frigorifiques et l’accès futur pour l’entretien CVAC.
Dans ce projet de Sainte-Clotilde, tous ces éléments devaient fonctionner ensemble.
Une thermopompe installée au-dessus des fenêtres : une décision technique, pas uniquement esthétique
Le premier avantage de cet emplacement est évident : la thermopompe murale n’empiète pas sur l’espace utilisable de la pièce.
Mais le choix était surtout fonctionnel.
Une grande surface vitrée peut influencer fortement la température intérieure. En été, le rayonnement solaire peut créer une charge de climatisation importante. En hiver, les fenêtres constituent généralement une zone où les pertes thermiques sont plus importantes que dans un mur isolé.
En positionnant la MIDEA35 dans cette zone, nous pouvons souffler l’air traité directement vers la pièce à partir d’un point élevé, tout en conservant les ouvertures complètement fonctionnelles.
Nous devons toutefois éviter une erreur fréquente : installer l’unité aussi près que possible du plafond simplement parce qu’elle entre physiquement dans l’espace disponible.
Une thermopompe murale doit conserver les dégagements requis pour son entrée d’air et pour son entretien. L’appareil doit pouvoir aspirer suffisamment d’air par sa partie supérieure, et un technicien doit pouvoir ouvrir la façade, retirer les filtres et accéder aux composantes internes.
Sur une installation comme celle de Sainte-Clotilde, quelques centimètres peuvent donc déterminer si l’emplacement est réellement approprié.
Ce que nous pouvons observer sur l’installation terminée
La photographie montre une unité intérieure blanche intégrée au-dessus de fenêtres à cadres foncés. Les volets de soufflage sont ouverts, laissant l’air sortir sur pratiquement toute la largeur de l’appareil.
L’affichage numérique est également visible au centre de la façade.
Midea prévoit plusieurs fonctions de contrôle sur les séries MIDEA35, notamment le mode nuit, le mode silencieux, la minuterie, le réglage de la vitesse du ventilateur, le contrôle de l’humidité, les oscillations horizontale et verticale, la fonction « Follow Me » ainsi qu’un mode de chauffage à 8 °C.
Le chiffre visible sur une photographie ne permet cependant pas, à lui seul, de déterminer avec certitude le mode de fonctionnement actif au moment de la prise de vue. Nous évitons donc de transformer une simple observation visuelle en conclusion technique.
Pourquoi la circulation de l’air est essentielle dans ce type de pièce
Une thermopompe ne chauffe pas un bâtiment uniquement grâce à son nombre de BTU. Elle doit aussi réussir à distribuer cette énergie dans l’espace.
Dans une pièce ouverte, un emplacement élevé peut favoriser une meilleure portée du jet d’air. Mais si l’appareil est dirigé vers une poutre, une cloison ou un meuble imposant, même une excellente thermopompe peut offrir un confort moins uniforme.
La gamme Midea offre justement un contrôle fin de la ventilation. La documentation indique jusqu’à 100 niveaux de réglage du volume d’air, permettant d’adapter progressivement le soufflage selon les besoins de confort.
Pour cette installation à Sainte-Clotilde, la partie située immédiatement devant l’unité est dégagée. Le flux d’air peut donc être projeté dans la pièce plutôt que d’être bloqué quelques pouces après sa sortie.
La MIDEA35 : une thermopompe conçue pour les conditions froides
La MIDEA35 est présentée par Midea comme sa série murale haut de gamme. Elle utilise le réfrigérant R-454B et les combinaisons documentées sont indiquées comme Cold Climate V6.1. La plage de fonctionnement en chauffage descend jusqu’à -30 °C.
Cette capacité de fonctionnement à basse température est particulièrement pertinente pour une installation résidentielle à Sainte-Clotilde, où la thermopompe ne doit pas seulement fournir de la climatisation pendant quelques semaines chaudes.
Nous voulons un appareil capable de participer sérieusement au chauffage pendant l’hiver.
La série MIDEA35 présentée dans la brochure est offerte en trois capacités nominales de climatisation :
- 9 000 BTU/h;
- 12 000 BTU/h;
- 18 000 BTU/h.
Les combinaisons exactes et leurs références AHRI sont documentées par Midea.
Trois capacités, mais des performances différentes
Les données du fabricant montrent pourquoi le terme « MIDEA35 » ne suffit pas pour comparer deux soumissions.
| Version | Climatisation nominale | Chauffage nominal | SEER2 | HSPF2 IV | AHRI |
|---|---|---|---|---|---|
| 9 000 BTU | 9 000 BTU/h | 12 000 BTU/h | 33,3 | 22,0 | 215471386 |
| 12 000 BTU | 12 000 BTU/h | 12 000 BTU/h | 29,4 | 14,5 | 215471387 |
| 18 000 BTU | 18 000 BTU/h | 20 000 BTU/h | 25,6 | 16,2 | 215471388 |
À -15 °C, Midea publie une capacité nominale de chauffage de 13 500 BTU/h pour les versions 9 000 et 12 000 BTU, et de 22 600 BTU/h pour la version 18 000 BTU.
Ces chiffres sont particulièrement utiles lorsque nous évaluons une thermopompe destinée à fonctionner pendant l’hiver.
Pourquoi nous n’indiquons pas une capacité précise pour cette installation
La photo confirme la présence d’une unité Midea de cette famille, mais elle ne nous permet pas de lire avec suffisamment de précision le numéro complet du modèle installé.
Nous préférons donc ne pas attribuer arbitrairement une capacité de 9 000, 12 000 ou 18 000 BTU à cette réalisation de Sainte-Clotilde.
Dans un dossier d’installation, le numéro du modèle intérieur et celui de l’unité extérieure permettent de confirmer immédiatement la combinaison exacte.
C’est cette information que nous utilisons pour valider les performances, les dimensions des conduites, les caractéristiques électriques et le numéro AHRI.
Jusqu’à 33,3 SEER2 grâce à une technologie à vitesse variable
La MIDEA35 peut atteindre 33,3 SEER2 selon la combinaison sélectionnée. La documentation indique également jusqu’à 22,0 HSPF2.
Le rendement saisonnier élevé fonctionne conjointement avec une technologie à vitesse variable.
Au lieu de demander continuellement au compresseur de fonctionner à pleine capacité puis de s’arrêter, la thermopompe peut ajuster son régime selon les besoins de la pièce.
Midea indique que ce type de fonctionnement permet de réduire les variations de température et de maintenir une ambiance plus stable.
Dans une pièce avec beaucoup de fenestration, cette modulation est particulièrement pertinente.
Lorsqu’un nuage passe devant le soleil ou que la température extérieure change rapidement, la demande thermique peut varier. Une thermopompe à vitesse variable peut adapter son fonctionnement plutôt que de réagir uniquement par des cycles marche-arrêt.
Les détails d’installation qui permettent à cette MIDEA35 de bien travailler à Sainte-Clotilde
La capacité doit correspondre au bâtiment, pas seulement au nombre de pieds carrés
Lorsqu’un propriétaire demande quelle capacité de thermopompe il lui faut, la superficie constitue seulement le début de l’analyse.
Pour notre équipe, le dimensionnement tient aussi compte de plusieurs éléments :
- niveau d’isolation;
- quantité et dimensions des fenêtres;
- exposition au soleil;
- volume réel de la pièce;
- hauteur du plafond;
- configuration des espaces;
- circulation possible de l’air;
- pertes thermiques;
- besoins de chauffage et de climatisation.
Une grande fenestration comme celle visible dans ce projet de Sainte-Clotilde mérite une attention particulière.
Deux pièces ayant exactement la même superficie peuvent demander des capacités différentes lorsque l’une possède beaucoup plus de vitrage.
Les dimensions de l’unité doivent être vérifiées avant la pose
Le modèle 18 000 BTU n’a pas les mêmes dimensions physiques que les deux plus petites versions.
Selon la documentation :
- les unités intérieures de 9 000 et 12 000 BTU mesurent environ 37,99 po de largeur x 9,41 po de profondeur x 12,56 po de hauteur;
- la version 18 000 BTU mesure environ 44,88 po x 10,83 po x 14,57 po.
Lorsque l’emplacement est aussi précis que celui au-dessus des fenêtres de cette installation, une différence de presque sept pouces en largeur peut évidemment changer la faisabilité du projet.
C’est pourquoi nous confirmons le modèle avant l’installation plutôt que de mesurer l’espace en fonction d’une unité générique.
Le cuivre change lui aussi selon le modèle
Une autre différence importante concerne les conduites frigorifiques.
Les versions MIDEA35 9 000 et 12 000 BTU utilisent des conduites liquide/gaz de :
1/4 po et 3/8 po.
La version 18 000 BTU utilise plutôt :
3/8 po et 5/8 po.
La longueur maximale publiée atteint 82 pi pour les versions 9 000 et 12 000 BTU et 164 pi pour le modèle 18 000 BTU.
Ce point est particulièrement important lorsqu’une thermopompe remplace un ancien système.
Nous ne considérons jamais automatiquement que les conduites existantes sont compatibles. Leur diamètre, leur état et leur parcours doivent être vérifiés.
Une alimentation électrique qui dépend également de la capacité
Les modèles MIDEA35 indiqués dans la documentation fonctionnent en 208/230 V, monophasé, 60 Hz.
Pour les versions 9 000 et 12 000 BTU, Midea indique une ampacité minimale admissible de 16 A et une protection maximale de 20 A.
Pour la version 18 000 BTU, l’ampacité minimale indiquée est de 24,9 A, avec une protection maximale de 25 A.
Cela démontre pourquoi l’électricité ne doit jamais être sélectionnée uniquement en fonction de l’ancien appareil.
Nous nous basons sur les caractéristiques du modèle réellement installé.
R-454B et équipements A2L
La MIDEA35 fonctionne au R-454B, un réfrigérant classé A2L.
La documentation Midea mentionne également un capteur de détection de fuite de réfrigérant A2L ainsi qu’un système de dispersion A2L sur les séries concernées.
Pour les propriétaires, cette transition vers le R-454B peut sembler être une simple différence de réfrigérant.
Pour notre équipe d’installation, elle implique le respect des méthodes et exigences adaptées à cette génération d’équipement lors du raccordement, des essais, de la mise sous vide et de la mise en service.
Le silence compte lorsque l’unité se trouve directement dans la pièce
Une thermopompe murale est installée à quelques mètres des occupants. Le niveau sonore est donc important.
Selon Midea, les versions 9 000 et 12 000 BTU de la MIDEA35 peuvent descendre jusqu’à environ 19 dB(A) selon le mode utilisé. Pour la version 18 000 BTU, la valeur minimale publiée est de 16 dB(A).
Mais le bruit ne vient pas uniquement de la machine.
Une mauvaise fixation, des conduites qui vibrent contre la structure ou un panneau mal positionné peuvent créer des sons supplémentaires.
Lors de notre installation CVAC à Sainte-Clotilde, nous accordons donc autant d’attention à la qualité mécanique de la pose qu’aux performances acoustiques annoncées par le fabricant.
La fonction « Follow Me » peut être utile avec une unité placée en hauteur
L’air chaud monte naturellement. En chauffage, la température mesurée très près du plafond peut donc être différente de celle ressentie plus bas dans la pièce.
Midea intègre une fonction appelée « Follow Me ». Le capteur situé dans la télécommande peut mesurer la température à l’endroit où elle se trouve, permettant à l’appareil d’utiliser cette valeur pour ajuster son fonctionnement.
Pour une unité installée aussi haut que celle de ce projet de Sainte-Clotilde, cette fonction peut contribuer à obtenir une mesure plus représentative de la zone réellement occupée.
La télécommande doit cependant être placée correctement, loin d’une source de chaleur directe ou d’une fenêtre très froide.
Une thermopompe pensée pour être entretenue
La qualité d’une installation devient particulièrement évidente quelques années plus tard, lorsque vient le moment d’effectuer un nettoyage approfondi.
La documentation Midea indique que la roue de ventilation des séries MIDEA35, 28 et 25 peut être retirée afin de faciliter l’accès et le nettoyage en profondeur de l’unité intérieure.
Nous trouvons cette caractéristique particulièrement intéressante.
Les filtres peuvent être entretenus régulièrement par le propriétaire, mais après plusieurs saisons, un entretien CVAC professionnel peut être nécessaire pour nettoyer l’échangeur, la roue de ventilation, le bac de condensat et les surfaces internes.
C’est pourquoi nous évitons de coincer une unité murale dans un espace où elle serait pratiquement impossible à ouvrir.
Une fonction de maintien à 8 °C utile pour certaines résidences
La MIDEA35 propose également un mode de chauffage à 8 °C.
La documentation explique que cette fonction permet de maintenir une température minimale pendant une période d’inoccupation afin d’aider à prévenir le gel de la résidence.
Pour une propriété qui n’est pas occupée en permanence, cette fonction peut être intéressante.
Elle ne remplace évidemment pas une stratégie complète de protection hivernale, mais elle constitue un réglage supplémentaire utile lorsque l’objectif n’est pas de maintenir une température normale de confort.
Les références AHRI à conserver dans le dossier
Les trois combinaisons MIDEA35 documentées possèdent les numéros AHRI suivants :
- 215471386 — MIDEA35 9 000 BTU;
- 215471387 — MIDEA35 12 000 BTU;
- 215471388 — MIDEA35 18 000 BTU.
Ces numéros sont utiles lorsqu’il faut identifier précisément une combinaison de thermopompe ou vérifier son admissibilité éventuelle à un programme d’aide financière.
La brochure fournie ne précise toutefois pas le montant d’une subvention applicable à cette installation de Sainte-Clotilde. Nous ne présentons donc pas de montant non confirmé.
Le bon réflexe consiste toujours à vérifier le modèle réellement installé et les critères du programme en vigueur au moment des travaux.
Une garantie résidentielle substantielle
La documentation Midea présente, pour le secteur résidentiel, une garantie limitée de 12 ans sur le compresseur, 12 ans sur les pièces et 10 ans sur la main-d’œuvre, selon les conditions applicables du programme.
Nous recommandons de conserver soigneusement :
- la facture d’installation;
- les numéros de modèle;
- les numéros de série;
- la référence AHRI;
- les documents d’enregistrement;
- les renseignements relatifs à la garantie.
Cette documentation simplifie énormément une éventuelle intervention future.
Les erreurs que nous évitons sur une installation comme celle de Sainte-Clotilde
Une installation au-dessus d’une fenêtre demande une attention particulière.
La première erreur serait de coller l’unité au plafond sans respecter ses dégagements.
La deuxième serait de choisir l’emplacement uniquement pour son apparence sans vérifier la direction du soufflage.
La troisième serait de négliger l’accès aux filtres et aux composantes internes.
La quatrième serait de réutiliser automatiquement un ancien cuivre sans confirmer son diamètre.
La cinquième serait de choisir une capacité uniquement selon la superficie totale.
Enfin, annoncer une capacité, une subvention ou des caractéristiques électriques sans avoir confirmé le modèle exact est une pratique que nous évitons.
Une installation discrète qui met en valeur le travail effectué derrière le résultat
La photo finale de cette installation de thermopompe murale MIDEA35 à Sainte-Clotilde montre un résultat volontairement simple.
La thermopompe occupe l’espace disponible au-dessus de la fenestration. Les fenêtres restent complètement dégagées, l’unité souffle vers la pièce et son apparence blanche se fond facilement dans le mur.
Mais ce résultat repose sur plusieurs décisions qui ne sont pas visibles sur la photo : dimensionnement, emplacement, dégagement, fixation, conduites frigorifiques, drainage, alimentation électrique et mise en service.
La MIDEA35 apporte de son côté des caractéristiques adaptées à une utilisation quatre saisons : fonctionnement en chauffage jusqu’à -30 °C, réfrigérant R-454B, technologie à vitesse variable, efficacité allant jusqu’à 33,3 SEER2, contrôle précis du flux d’air et différentes capacités disponibles.
Chez AirGreen, notre objectif à Sainte-Clotilde est précisément de faire en sorte que ces performances techniques se traduisent par un confort réel dans la maison.
Une excellente thermopompe mal installée restera une occasion manquée. Une MIDEA35 correctement dimensionnée, bien positionnée et installée en tenant compte du bâtiment peut au contraire devenir une solution de chauffage et de climatisation particulièrement efficace pour de nombreuses années.
