À Sainte-Julie, une MIDEA35 installée dans un espace où le plafond, la fenêtre et le parcours des conduites imposaient leur propre logique
Certaines installations de thermopompe murale semblent simples lorsqu’on regarde uniquement le résultat final. Sur ce chantier réalisé par AirGreen à Sainte-Julie, sur la Rive-Sud de Montréal, la photo raconte une réalité beaucoup plus technique : l’unité intérieure devait prendre place dans un coin de pièce particulièrement contraignant, à proximité immédiate d’une fenêtre et sous une jonction de plafond inclinée, tandis que le parcours des conduites se trouvait concentré dans la partie supérieure du mur.
C’est précisément dans ce genre de configuration que le choix de l’emplacement devient aussi important que le choix de la machine.
Nous avons installé une thermopompe murale MIDEA MIDEA35, une série conçue pour le climat froid québécois et utilisant le réfrigérant R-454B. L’étiquette A2L clairement visible sur le côté de l’unité intérieure photographiée correspond à la classification de sécurité du réfrigérant employé sur cette nouvelle génération d’appareils.
La MIDEA35 fait partie des systèmes muraux sans conduit de Midea; la documentation du fabricant présente les séries MIDEA35, MIDEA28, MIDEA25 et MIDEA22 comme une gamme de thermopompes sans conduit destinée au chauffage et à la climatisation résidentiels.
Le principal défi : intégrer l’évaporateur dans une zone murale très limitée

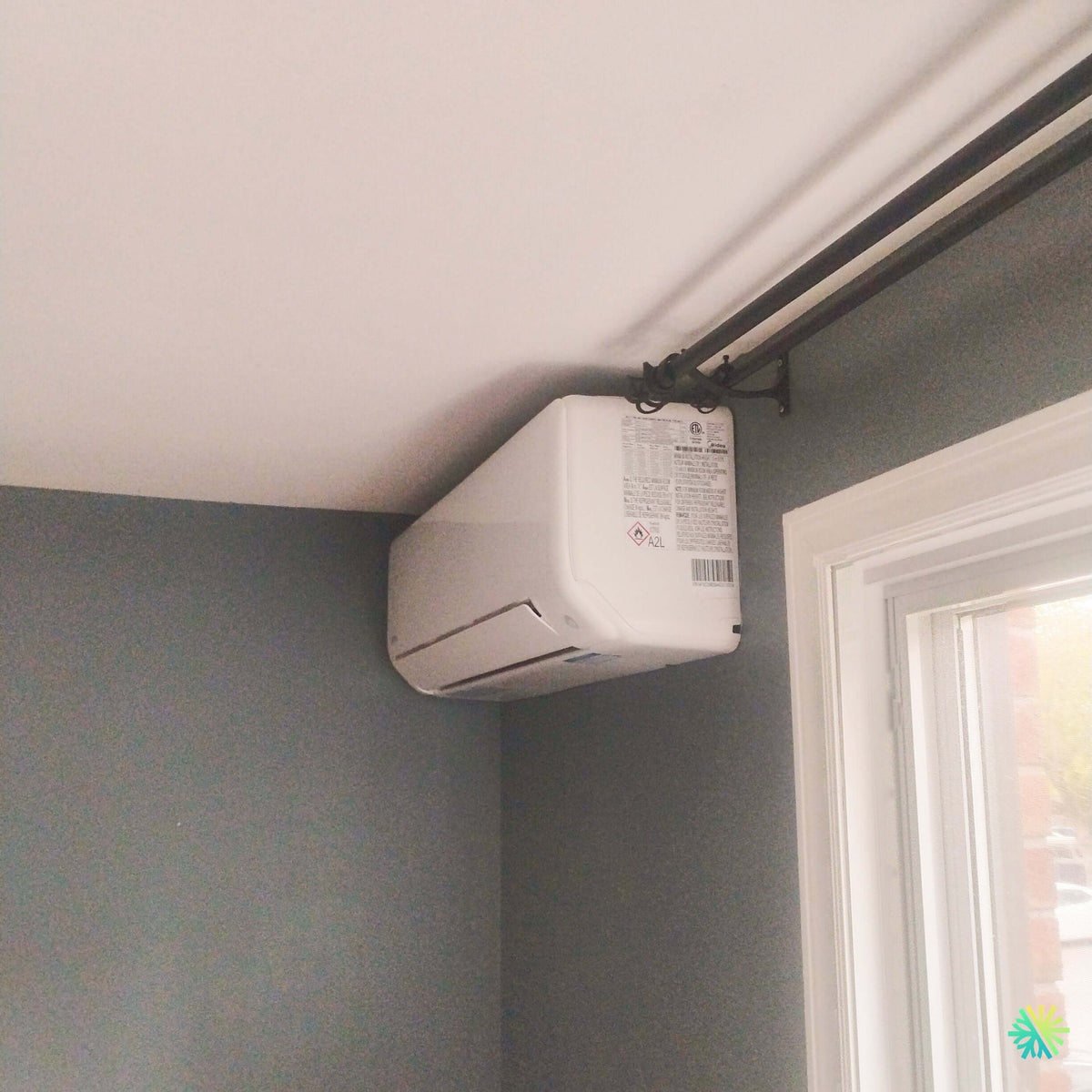

Sur la photo de notre installation à Sainte-Julie, plusieurs contraintes sont visibles immédiatement.
L’unité se trouve près d’un angle du bâtiment. Une fenêtre occupe une partie importante du mur adjacent. Le plafond n’offre pas une grande surface horizontale uniforme au-dessus de l’appareil. Enfin, les conduites passent dans la partie supérieure de la pièce.
Pour un propriétaire, la question peut sembler se limiter à trouver un endroit suffisamment large pour recevoir l’unité. Pour nous, une installation CVAC demande davantage de vérifications.
Nous devons considérer simultanément :
- les dimensions physiques de l’évaporateur;
- les dégagements nécessaires autour de l’appareil;
- l’accès futur aux filtres et aux composantes internes;
- l’orientation du soufflage;
- le parcours des tuyaux frigorifiques;
- l’évacuation du condensat;
- la communication électrique entre les appareils;
- la possibilité d’effectuer éventuellement un entretien CVAC ou une réparation sans devoir démonter des éléments du bâtiment.
Le positionnement visible sur cette installation exploite une partie du mur qui aurait été difficile à utiliser autrement. Dans une pièce avec une fenêtre proche et peu de surface disponible, cette approche permet de conserver les murs principaux libres tout en positionnant le climatiseur mural dans la partie haute de la pièce.
Un parcours de conduites qui demandait une planification différente
La photo montre également le parcours des conduites dans la zone située au-dessus de la thermopompe. Il ne s’agit pas du scénario classique où toutes les connexions disparaissent immédiatement derrière l’évaporateur et traversent directement le mur.
Lorsque la configuration du bâtiment impose un parcours différent, nous devons adapter l’installation sans compromettre le fonctionnement mécanique de l’appareil.
Une thermopompe murale utilise notamment deux conduites de réfrigérant, un câblage de communication et une évacuation de condensat. Le rayon des courbes, les diamètres de tuyauterie, la longueur totale de la liaison frigorifique et le dénivelé entre les unités intérieure et extérieure doivent demeurer dans les limites prévues pour la combinaison installée.
La brochure Midea rappelle l’un des grands avantages d’un système sans conduit : l’unité intérieure et l’unité extérieure peuvent être reliées sans construire un réseau complet de gaines de ventilation. La documentation présente aussi des possibilités importantes de longueur et de différence de hauteur, qui varient ensuite selon le modèle précis.
Pourquoi nous ne forçons jamais une tuyauterie existante à convenir à une nouvelle machine
Lors du remplacement d’une ancienne thermopompe, il peut être tentant de conserver automatiquement les anciennes lignes de cuivre parce qu’elles sont déjà en place.
Cette décision doit toujours être validée techniquement.
Pour la MIDEA35, les dimensions des conduites changent selon la capacité. Les versions de 9 000 et 12 000 BTU/h utilisent du 1/4 po – 3/8 po, tandis que la version de 18 000 BTU/h demande du 3/8 po – 5/8 po. La longueur maximale indiquée est de 82 pi pour les deux plus petites capacités et de 164 pi pour le modèle 18 000 BTU/h.
C’est un détail qui peut complètement changer la stratégie d’un remplacement.
L’étiquette A2L visible sur notre photo n’est pas un détail décoratif
Sur le côté droit de l’appareil installé à Sainte-Julie, on distingue clairement le pictogramme associé à la catégorie A2L.
La MIDEA35 fonctionne au R-454B, et la brochure Midea indique également la présence d’un système de détection lié aux fuites de réfrigérant A2L ainsi que des fonctions de dispersion associées sur les séries concernées.
Le passage aux réfrigérants A2L signifie que les méthodes, outils et procédures de travail doivent être adaptés à cette nouvelle génération de systèmes.
Pour le propriétaire, le résultat final demeure une thermopompe murale facile à utiliser. Pour nos techniciens, les caractéristiques du réfrigérant font partie de la préparation du chantier, des raccordements frigorifiques, du contrôle d’étanchéité et de la mise en service.
Une installation en hauteur doit aussi rester accessible
Une unité murale est généralement placée dans la partie supérieure d’un mur pour favoriser la circulation de l’air. Dans le cas présent, le manque d’espace rendait particulièrement important le positionnement précis de l’appareil.
Nous devons toujours penser au lendemain de l’installation.
Les filtres devront être retirés et nettoyés. L’échangeur devra rester accessible. Après plusieurs saisons de fonctionnement, un nettoyage plus approfondi pourra être recommandé.
La série MIDEA35 possède justement une conception intéressante pour ce type d’entretien : Midea indique que la roue de ventilation peut être retirée afin de faciliter le nettoyage en profondeur de l’intérieur de l’unité. La série dispose aussi du nettoyage automatique, d’un mode silencieux, des oscillations horizontale et verticale et d’un contrôle précis de la vitesse du ventilateur.
Il ne suffit donc pas de faire entrer l’appareil dans l’espace disponible. Nous devons préserver la possibilité de l’entretenir correctement.
MIDEA35 : les caractéristiques techniques qui expliquent notre choix pour une installation au Québec
La page 10 de la brochure Midea classe la MIDEA35 comme une série murale haut de gamme destinée au climat froid. Elle annonce un fonctionnement en chauffage jusqu’à -30 °C, une efficacité pouvant atteindre 33,3 SEER2 et jusqu’à 22,0 HSPF2, avec du réfrigérant R-454B.
Ces valeurs maximales sont importantes, mais elles ne doivent pas être appliquées indistinctement à toutes les capacités. Une erreur fréquente dans la comparaison de thermopompes consiste à prendre la meilleure valeur annoncée pour une série et à supposer que toutes ses versions offrent exactement le même rendement.
Trois capacités MIDEA35, trois fiches de performance différentes
La série documentée comprend les configurations suivantes :
| Capacité nominale en climatisation | Modèle intérieur | Modèle extérieur | AHRI | SEER2 | HSPF2 IV |
|---|---|---|---|---|---|
| 9 000 BTU/h | MSESU-H09B-2A | MO1SS-H09B-2A | 215471386 | 33,3 | 22,0 |
| 12 000 BTU/h | MSESU-H12B-2A | MO1SS-H12B-2A | 215471387 | 29,4 | 14,5 |
| 18 000 BTU/h | MSESU-H18B-2A | MO1SS-H18B-2A | 215471388 | 25,6 | 16,2 |
La brochure indique respectivement des capacités nominales de chauffage de 12 000, 12 000 et 20 000 BTU/h pour ces trois configurations.
La photo du chantier ne permet pas de lire suffisamment clairement le numéro complet de modèle pour déterminer avec certitude si l’appareil de Sainte-Julie est la version 9 000, 12 000 ou 18 000 BTU/h. Nous préférons donc présenter les caractéristiques exactes de la gamme plutôt que d’attribuer artificiellement une capacité au système photographié.
C’est la même rigueur que nous appliquons lorsqu’un client nous envoie la photo d’une ancienne thermopompe : lorsqu’une plaque signalétique n’est pas lisible, nous demandons une vérification plutôt que de deviner.
Des performances qui restent significatives lorsque la température descend
Pour les propriétaires de Sainte-Julie, Longueuil et de la Rive-Sud, la performance hivernale est souvent plus déterminante que le rendement lors d’une journée d’été.
À -15 °C, Midea indique une capacité de chauffage nominale de :
- 13 500 BTU/h pour la MIDEA35 9 000 BTU;
- 13 500 BTU/h pour la MIDEA35 12 000 BTU;
- 22 600 BTU/h pour la MIDEA35 18 000 BTU.
Les trois configurations présentent une plage de fonctionnement en chauffage annoncée jusqu’à -30 °C.
Cette donnée explique pourquoi nous insistons autant sur la différence entre la capacité nominale inscrite dans le nom commercial et la capacité de chauffage réellement disponible à différentes températures.
Pour un projet de thermopompe à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, dimensionner correctement l’appareil signifie donc analyser les besoins du bâtiment et non simplement choisir « plus de BTU ».
Un niveau sonore adapté aux pièces occupées
L’emplacement de l’unité intérieure à Sainte-Julie rend également le confort acoustique pertinent.
Selon la capacité, la MIDEA35 peut fonctionner à des niveaux intérieurs particulièrement bas. La brochure indique environ 19 dB(A) en mode silencieux pour les versions 9 000 et 12 000 BTU, tandis que la version de 18 000 BTU descend jusqu’à 16 dB(A) selon les conditions et le réglage du ventilateur.
La série propose aussi jusqu’à 100 niveaux de réglage du volume d’air, ce qui permet de moduler davantage la circulation plutôt que de se limiter à quelques vitesses fixes. Midea prévoit également un contrôle à distance au moyen de son environnement SmartHome et du Wi-Fi lorsqu’ils sont configurés sur le système.
Le mode « Me suivre » peut être utile dans une pièce à géométrie particulière
Dans une pièce où l’évaporateur se trouve très haut et près d’un coin, il peut exister un écart entre la température mesurée autour de l’appareil et celle ressentie ailleurs dans la zone occupée.
La fonction « Me suivre » ou « Follow Me » utilise le capteur de température intégré à la télécommande pour aider l’appareil à ajuster son fonctionnement selon la température mesurée à l’endroit où se trouve cette télécommande.
Cette fonction ne remplace évidemment pas un bon dimensionnement ou un bon positionnement, mais elle constitue un outil supplémentaire pour affiner le confort.
Alimentation électrique : la capacité de la machine change aussi les exigences
Le choix entre une thermopompe de 9 000, 12 000 ou 18 000 BTU ne modifie pas seulement la quantité de chauffage disponible.
Les MIDEA35 présentées dans la brochure fonctionnent en 208/230 V monophasé, 60 Hz. Pour l’unité extérieure, le fabricant indique une ampacité minimale de 16 A et une protection maximale de 20 A pour les versions 9 000 et 12 000 BTU. La version de 18 000 BTU passe à une ampacité minimale de 24,9 A et une protection maximale de 25 A.
Lors de nos installations, la vérification électrique fait donc partie du projet. Nous ne choisissons pas un disjoncteur uniquement à partir du nombre de BTU : nous suivons les données prescrites pour la combinaison exacte d’équipements.
LogisVert : un détail très important pour la MIDEA35 de 9 000 BTU
Au moment de la rédaction de cet article, Hydro-Québec offre dans son programme LogisVert une aide de 120 $ par 1 000 BTU/h de capacité de chauffage à -8 °C pour une thermopompe certifiée ENERGY STAR – Climat froid, lorsque toutes les exigences du programme sont respectées.
Une règle actuelle mérite toutefois une attention particulière : l’appareil extérieur doit avoir une capacité nominale en climatisation d’au moins 12 000 BTU/h pour être admissible.
Cela signifie qu’il ne faut pas regarder uniquement l’étiquette « climat froid ».
La MIDEA35 de 9 000 BTU, malgré ses excellentes données de rendement et sa certification de climat froid indiquée dans la documentation, se situe sous ce minimum nominal de 12 000 BTU/h. Pour les versions de 12 000 ou 18 000 BTU, l’admissibilité et le montant doivent être confirmés avec la combinaison exacte de modèles, le numéro AHRI, la capacité à -8 °C, la date d’installation et les modalités LogisVert applicables au projet.
C’est une nuance particulièrement importante lorsque deux soumissions de thermopompes murales sont comparées uniquement à partir du prix après subvention.
Les erreurs que ce chantier de Sainte-Julie nous rappelle d’éviter
Cette installation est un bon exemple des vérifications que nous effectuons avant et pendant un projet :
- Ne pas choisir l’emplacement uniquement selon l’esthétique. Dans une zone près d’une fenêtre, d’un angle ou d’un plafond particulier, il faut aussi penser au soufflage, aux connexions et à l’accès de service.
- Ne pas supposer que toutes les MIDEA35 ont les mêmes conduites. Une MIDEA35 de 18 000 BTU n’utilise pas les mêmes diamètres que les versions 9 000 et 12 000 BTU.
- Ne pas dimensionner simplement à partir des pieds carrés. La fenestration, l’isolation, la disposition des pièces, les étages et les pertes thermiques changent les besoins.
- Ne pas confondre température minimale de fonctionnement et capacité disponible. Une thermopompe capable de fonctionner à -30 °C ne fournit pas nécessairement sa capacité nominale complète à cette température.
- Ne pas présumer qu’une certification donne automatiquement droit à une subvention. Les règles LogisVert incluent notamment une capacité nominale minimale et plusieurs conditions concernant l’appareil, l’habitation et l’installation.
Ce que le propriétaire obtient après une installation bien pensée
Une fois la mise en service terminée, tout le travail caché derrière le projet doit se traduire par quelque chose de très simple : une pièce qui chauffe correctement l’hiver, qui se climatise efficacement l’été et dont la température reste plus stable.
La technologie à vitesse variable de Midea permet au compresseur d’adapter son fonctionnement à la demande plutôt que de dépendre uniquement de cycles complets marche-arrêt. Le fabricant associe cette modulation à une température intérieure plus stable et à une consommation mieux contrôlée.
Pour nous, cette installation à Sainte-Julie illustre surtout une réalité de terrain : même une thermopompe possédant d’excellentes caractéristiques techniques doit être adaptée au bâtiment dans lequel elle est installée.
Ici, le défi visible était l’espace. Le plafond, le coin de mur, la fenêtre et le parcours des conduites laissaient peu de place à l’improvisation. Notre travail consistait donc à intégrer la MIDEA35 à cette géométrie particulière tout en conservant les éléments indispensables à son fonctionnement et à son entretien.
C’est cette même méthode que nous appliquons aux installations de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud : vérifier la machine, comprendre le bâtiment, planifier le parcours mécanique et électrique, puis installer le système en fonction des contraintes réelles du chantier.
La brochure Midea présente en outre, pour les applications résidentielles, un programme de garantie annoncé allant jusqu’à 12 ans sur le compresseur, 12 ans sur les pièces et 10 ans sur la main-d’œuvre, sous réserve des modalités applicables au produit et au programme de garantie.
Une installation CVAC réussie n’est donc pas simplement une thermopompe fixée au mur. C’est l’ensemble formé par le dimensionnement, l’emplacement, la tuyauterie, l’électricité, le drainage, la mise en service et l’accès futur pour l’entretien. Sur ce projet de Sainte-Julie, la configuration très serrée de la pièce rendait chacun de ces choix particulièrement important.
