Une installation extérieure sur support mural pensée pour dégager le sol et protéger la thermopompe en hiver
Dans le quartier Franklin, nous avons réalisé l’installation d’une thermopompe murale MIDEA MIDEA35 en portant une attention particulière à un élément qui devient essentiel au Québec : le positionnement de l’unité extérieure.

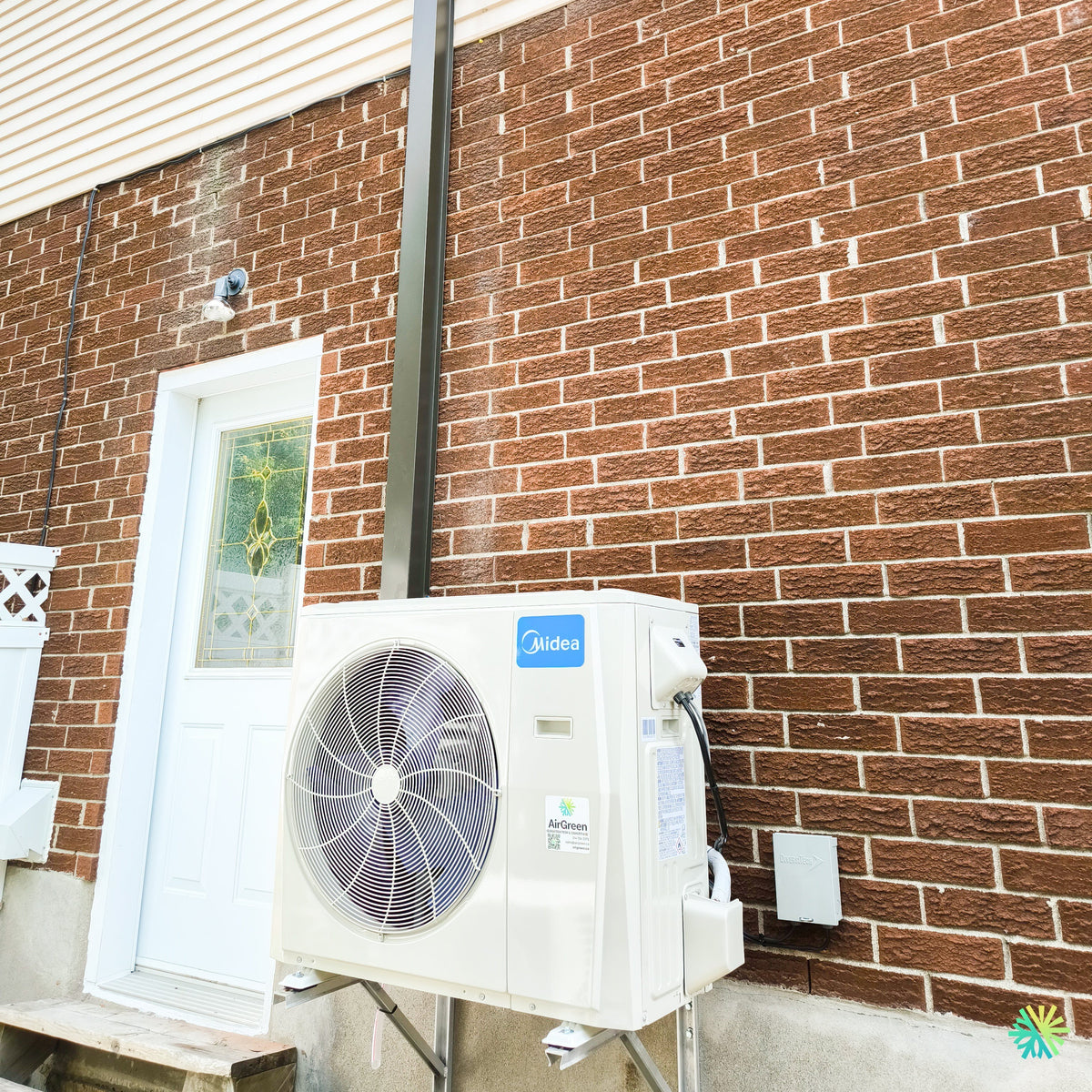

La photo du chantier montre clairement notre choix d’installation. L’unité extérieure Midea est fixée sur un support mural métallique, directement contre un mur de brique, plutôt que déposée près du sol. Elle est installée à proximité d’une porte extérieure, mais sans empiéter sur l’accès. Les raccordements frigorifiques arrivent proprement sur le côté de l’appareil, tandis qu’un dispositif électrique extérieur est placé à proximité.
Ce type d’installation paraît simple une fois terminé. Pourtant, la hauteur de l’appareil, la solidité du support, la proximité de la maçonnerie, le parcours des conduites, les vibrations et le dégagement nécessaire autour de l’échangeur doivent tous être considérés avant la fixation définitive.
Pour nous, chez AirGreen, une installation de thermopompe murale ne consiste jamais seulement à trouver un endroit où placer l’unité extérieure. Nous devons penser à son fonctionnement pendant les périodes les plus chaudes de l’été, mais aussi à ce qui se passera lorsqu’il y aura de la neige, de la glace et plusieurs jours de températures sous zéro.
Pourquoi installer l’unité extérieure MIDEA35 au-dessus du niveau du sol?
Dans la région de Montréal et dans plusieurs secteurs résidentiels comme Franklin, l’accumulation de neige peut devenir un problème réel pour une thermopompe installée trop bas.
Une unité extérieure doit pouvoir aspirer et rejeter l’air correctement. Si la partie inférieure de l’appareil est entourée de neige, de glace ou d’eau gelée, les conditions de fonctionnement se détériorent.
Sur ce chantier, nous avons donc installé l’unité sur un support mural surélevé.
Cette configuration présente plusieurs avantages pratiques :
- elle maintient l’appareil à distance de la neige accumulée;
- elle facilite le drainage de l’eau produite pendant les cycles de dégivrage;
- elle réduit le risque que des feuilles, de la boue ou d’autres débris s’accumulent directement sous l’appareil;
- elle libère l’espace au sol;
- elle rend généralement l’unité plus accessible pour une inspection ou un entretien CVAC;
- elle permet de conserver une installation compacte à proximité du bâtiment.
La documentation Midea souligne justement que les unités extérieures à décharge latérale sont conçues dans un format compact et qu’elles peuvent être installées sur un socle ou un support selon la configuration du bâtiment.
Une fixation sur la maçonnerie qui doit être réalisée avec précision
Le mur extérieur visible sur la photo est recouvert de brique. Ce détail influence directement notre méthode de travail.
Une thermopompe extérieure possède un compresseur et un ventilateur. Même avec un appareil moderne à vitesse variable, certaines vibrations sont inévitables. Le support doit donc être installé de manière stable, solide et de niveau.
Nous devons notamment considérer :
- la nature du parement;
- le positionnement de la structure derrière celui-ci;
- le type d’ancrage;
- le poids de l’unité;
- l’écartement des bras du support;
- le dégagement avec le mur;
- les vibrations transmises au bâtiment.
Le modèle exact de MIDEA35 influence aussi le poids de l’équipement. Selon la capacité, la documentation indique un poids net de l’unité extérieure allant d’environ 99,65 lb à 130,29 lb.
Une fixation appropriée est donc une partie intégrante du système CVAC, et non un simple détail esthétique.
Le positionnement près d’une porte : conserver l’accès sans compromettre le débit d’air
La photo montre également que l’unité a été placée à proximité immédiate d’une porte extérieure.
Nous devions donc trouver un équilibre entre plusieurs contraintes : ne pas gêner le passage, conserver suffisamment d’espace autour de la thermopompe et éviter de positionner l’équipement de façon à compliquer son entretien futur.
Une unité extérieure doit pouvoir évacuer librement l’air par son ventilateur frontal. Une obstruction trop proche peut entraîner une recirculation de l’air rejeté et nuire à la performance.
Dans cette installation à Franklin, le support mural permet justement de maintenir un espace dégagé devant la thermopompe tout en utilisant efficacement la portion de mur disponible.
Le détail visible que nous recherchons : une installation propre autour des raccordements
Sur le côté droit de l’unité Midea, on distingue les connexions frigorifiques et électriques qui rejoignent le bâtiment.
Une installation professionnelle exige que cette zone soit traitée avec soin. Les lignes de réfrigérant ne doivent pas être écrasées ou pliées de manière excessive et leur isolation doit demeurer continue afin de limiter les pertes thermiques et la condensation.
La documentation Midea précise que la gamme de systèmes sans conduit permet de raccorder l’unité intérieure à l’unité extérieure avec des conduites frigorifiques flexibles, ce qui offre une grande latitude de positionnement lorsque le parcours est correctement planifié.
Cette flexibilité ne signifie toutefois pas que toutes les configurations sont équivalentes. Nous cherchons toujours un tracé logique, accessible et aussi propre que possible.
Le sectionneur électrique extérieur fait partie d’une installation complète
À droite de l’unité, nous voyons également un boîtier électrique extérieur.
Il sert à permettre l’isolement de l’équipement pour les travaux d’entretien ou de service. Pour nos techniciens, la sécurité électrique fait partie intégrante de l’installation.
La MIDEA35 fonctionne en 208/230 V, monophasé, 60 Hz. Les exigences électriques changent selon la capacité sélectionnée.
Selon la combinaison exacte :
- les modèles 9 000 et 12 000 BTU/h ont un ampérage minimal admissible de 16 A;
- le modèle 18 000 BTU/h est indiqué à 24,9 A;
- la taille maximale de protection indiquée est de 20 A pour les deux plus petites capacités et de 25 A pour la capacité 18 000 BTU/h.
Voilà pourquoi nous travaillons toujours avec le numéro de modèle exact, et non seulement avec le nom commercial MIDEA35.
MIDEA35 : rendement élevé, chauffage jusqu’à -30 °C et conception adaptée au climat québécois
Une série Midea positionnée pour les applications de chauffage à basse température
La MIDEA35 est présentée dans la brochure du fabricant comme une série murale haut de gamme de type « thermopompe extrême ». Elle utilise le réfrigérant R-454B et la documentation indique une plage de fonctionnement en chauffage jusqu’à -30 °C. La série est également identifiée Cold Climate V6.1.
Pour une installation dans le quartier Franklin, cette performance hivernale est particulièrement pertinente.
Une thermopompe installée au Québec ne doit pas seulement être efficace en juillet. Elle doit pouvoir fonctionner lorsque les températures chutent en janvier et en février.
C’est aussi l’une des raisons pour lesquelles le positionnement extérieur visible sur notre photo est important : une thermopompe conçue pour fonctionner à basse température doit également être installée de manière adaptée aux conditions hivernales réelles.
Trois capacités disponibles dans la série MIDEA35
Midea répertorie trois combinaisons principales dans cette gamme :
- 9 000 BTU/h en climatisation;
- 12 000 BTU/h en climatisation;
- 18 000 BTU/h en climatisation.
Les références AHRI indiquées sont 215471386, 215471387 et 215471388.
La plaque signalétique visible sur la photo du chantier n’est pas assez lisible pour confirmer de manière fiable laquelle de ces trois capacités a été installée. Nous préférons donc présenter les caractéristiques de la gamme sans attribuer arbitrairement une puissance précise à l’appareil photographié.
Cette prudence est également utile pour les propriétaires qui comparent des soumissions : le nom MIDEA35 ne désigne pas un seul appareil universel.
Jusqu’à 33,3 SEER2 selon la capacité
La série atteint un rendement de climatisation allant jusqu’à 33,3 SEER2.
Les valeurs publiées sont :
- 9 000 BTU/h : 33,3 SEER2;
- 12 000 BTU/h : 29,4 SEER2;
- 18 000 BTU/h : 25,6 SEER2.
Pour le chauffage, les valeurs HSPF2 région IV sont respectivement de 22,0, 14,5 et 16,2.
Ces différences rappellent une règle que nous appliquons à chaque projet : nous ne choisissons jamais une capacité uniquement parce qu’elle présente le chiffre le plus impressionnant sur une brochure.
La thermopompe doit d’abord correspondre à la charge thermique du bâtiment.
Une capacité de chauffage intéressante à -15 °C
L’un des indicateurs les plus utiles pour une thermopompe au Québec est sa capacité lorsqu’il fait réellement froid.
À -15 °C, Midea indique une capacité nominale de :
- 13 500 BTU/h pour le modèle 9 000;
- 13 500 BTU/h pour le modèle 12 000;
- 22 600 BTU/h pour le modèle 18 000.
Les COP indiqués à cette température sont de 3,60, 3,60 et 4,40 respectivement.
Ces données sont beaucoup plus utiles qu’une simple mention « chauffage jusqu’à -30 °C », car elles permettent de mieux comprendre le comportement de l’appareil lorsque la température extérieure est déjà très basse.
Technologie à vitesse variable : moins de fonctionnement marche-arrêt
La MIDEA35 utilise une technologie à vitesse variable permettant au compresseur d’adapter sa production aux besoins de chauffage ou de climatisation.
Midea explique que cette modulation réduit les variations de température par rapport à un système conventionnel fonctionnant principalement selon des cycles marche-arrêt.
En pratique, une thermopompe correctement dimensionnée peut donc fonctionner plus longtemps à régime partiel.
Cette façon de travailler favorise un confort intérieur plus uniforme et évite de constamment alterner entre une forte production et un arrêt complet.
Une thermopompe extérieure qui doit pouvoir dégivrer correctement
Pendant l’hiver, l’échangeur extérieur peut accumuler du givre. La thermopompe effectue alors périodiquement un cycle de dégivrage.
De l’eau peut être produite sous l’unité et ensuite geler lorsqu’elle atteint une surface froide.
C’est une autre raison pour laquelle nous accordons autant d’importance à la hauteur du support extérieur. Dans une installation comme celle de Franklin, l’espace sous l’appareil aide à éloigner le châssis de la neige et à laisser davantage de place à l’évacuation de l’eau.
Installer une thermopompe très près du sol peut sembler plus simple au moment des travaux, mais les conséquences deviennent parfois évidentes seulement au premier hiver.
R-454B : une nouvelle génération de réfrigérant qui demande une installation appropriée
La série MIDEA35 utilise du R-454B, un réfrigérant classé A2L. La documentation mentionne également la présence d’un système de détection de fuite de réfrigérant A2L dans les séries concernées.
Les dimensions des conduites varient selon la capacité :
- 9 000 BTU/h : 1/4 po et 3/8 po;
- 12 000 BTU/h : 1/4 po et 3/8 po;
- 18 000 BTU/h : 3/8 po et 5/8 po.
La longueur maximale publiée est de 82 pi pour les modèles 9 000 et 12 000 BTU/h et de 164 pi pour le modèle 18 000 BTU/h.
Ces données deviennent particulièrement importantes lors du remplacement d’une ancienne thermopompe. Nous ne pouvons pas présumer que les conduites existantes conviennent automatiquement au nouveau système.
Les erreurs à éviter lors de l’installation extérieure d’une thermopompe murale
Cette installation dans le quartier Franklin permet d’illustrer plusieurs erreurs que nous cherchons à éviter sur nos chantiers.
Installer l’unité trop près du sol
Dans une région neigeuse, quelques pouces peuvent avoir un impact important. Le support doit être choisi en tenant compte des conditions hivernales.
Négliger la structure du mur
Un support mural doit être installé sur une base suffisamment solide pour porter l’unité et contrôler les vibrations.
Coller l’appareil contre un obstacle
Une thermopompe a besoin d’un dégagement suffisant pour aspirer et rejeter l’air.
Improviser le parcours frigorifique après la fixation
Nous planifions le chemin des conduites avant le positionnement définitif de l’unité.
Choisir la protection électrique uniquement selon les BTU
Les spécifications électriques du fabricant et le numéro de modèle exact doivent être vérifiés.
Confondre température minimale et capacité de chauffage
Un appareil qui peut fonctionner à -30 °C ne produit pas nécessairement sa capacité nominale complète à -30 °C. Les tableaux de performance à basse température doivent être consultés.
Un entretien facilité par une installation extérieure accessible
Le support mural utilisé sur ce projet aide également nos techniciens lors d’un futur entretien CVAC.
Nous pouvons accéder plus facilement aux côtés de l’unité, aux raccordements et aux principales composantes qu’avec un appareil coincé dans un emplacement exigu au niveau du sol.
À l’intérieur, les séries MIDEA35, MIDEA28 et MIDEA25 proposent également une roue de ventilation amovible afin de faciliter un nettoyage en profondeur de l’unité murale.
Un bon entretien permet notamment de préserver le débit d’air et de repérer plus rapidement des anomalies avant qu’elles n’entraînent une panne importante.
Commandes, confort et fonctions disponibles sur la MIDEA35
La série MIDEA35 propose une gamme étendue de fonctions de confort, notamment :
- commande Wi-Fi;
- mode nuit;
- minuterie;
- fonction Follow Me;
- nettoyage automatique;
- mode silencieux;
- chauffage de maintien à 8 °C;
- oscillation horizontale et verticale;
- mode ÉCO;
- réglage progressif de la ventilation;
- capteur intelligent;
- contrôle de l’humidité.
La fonction Follow Me utilise par exemple le capteur de température intégré à la télécommande afin que le système puisse tenir compte de la température mesurée à proximité de l’utilisateur.
Midea indique également jusqu’à 100 niveaux de réglage du volume d’air, ainsi que des options de commande à distance via l’application SmartHome et le Wi-Fi lorsqu’elles sont disponibles dans la configuration concernée.
Garantie Midea : un élément à vérifier avec les conditions du projet
La brochure québécoise de Midea présente, pour le secteur résidentiel, une garantie limitée annoncée de 12 ans sur le compresseur, 12 ans sur les pièces et 10 ans sur la main-d’œuvre, selon les modalités applicables.
Comme pour toute garantie CVAC, il faut toujours vérifier les conditions exactes applicables à l’installation, à l’enregistrement de l’équipement et à son utilisation.
Aides financières : vérifier la combinaison avant de calculer une subvention
La documentation identifie les combinaisons MIDEA35 avec leurs références AHRI et une classification Cold Climate V6.1.
Lorsqu’une aide financière telle que LogisVert est envisagée, nous recommandons de vérifier l’admissibilité de la combinaison exacte au moment de la soumission.
La capacité nominale indiquée sur l’appareil ne suffit pas à elle seule pour établir un montant d’aide. Le programme applicable, la référence précise de l’équipement et les règles en vigueur doivent être validés avant de présenter un montant au propriétaire.
Notre approche AirGreen pour une installation MIDEA35 à Franklin
Sur ce projet, la photographie extérieure résume très bien notre approche.
Nous voyons une thermopompe Midea installée à une hauteur réfléchie, sur un support mural métallique, avec ses raccordements regroupés sur le côté et son alimentation électrique accessible à proximité. L’unité reste dégagée du sol et n’entrave pas l’utilisation de la porte voisine.
C’est le type de résultat que nous recherchons sur chaque installation CVAC : l’équipement doit fonctionner correctement, être accessible et s’intégrer logiquement au bâtiment.
Nous appliquons les mêmes principes lors de nos installations de thermopompes murales à Montréal, Laval, Longueuil, sur la Rive-Nord, la Rive-Sud et dans le quartier Franklin.
Le rendement annoncé d’une MIDEA35 compte évidemment dans le choix du système. Mais la qualité finale dépend aussi de détails beaucoup plus concrets : la hauteur du support, l’ancrage, la circulation de l’air, la protection contre la neige, le drainage en dégivrage, le diamètre des conduites et les exigences électriques.
Une thermopompe conçue pour chauffer jusqu’à -30 °C mérite une installation conçue elle aussi pour les réalités de l’hiver québécois. C’est précisément ce que nous avons cherché à réaliser sur ce chantier de Franklin.
