Une unité intégrée dans une bande de mur étroite au-dessus d’une grande fenêtre
Cette installation de thermopompe murale à Deux-Montagnes se distingue par un défi très concret : l’unité intérieure devait être installée entre une grande fenêtre et un plafond texturé, dans une bande de mur offrant très peu de marge de manœuvre.
Dans ce type de configuration, le choix de l’emplacement ne repose pas uniquement sur l’apparence. Nous devons préserver l’aspiration d’air par le dessus de l’appareil, permettre l’ouverture du panneau frontal, maintenir l’accès aux filtres et organiser le passage des conduites sans nuire au fonctionnement de la fenêtre.

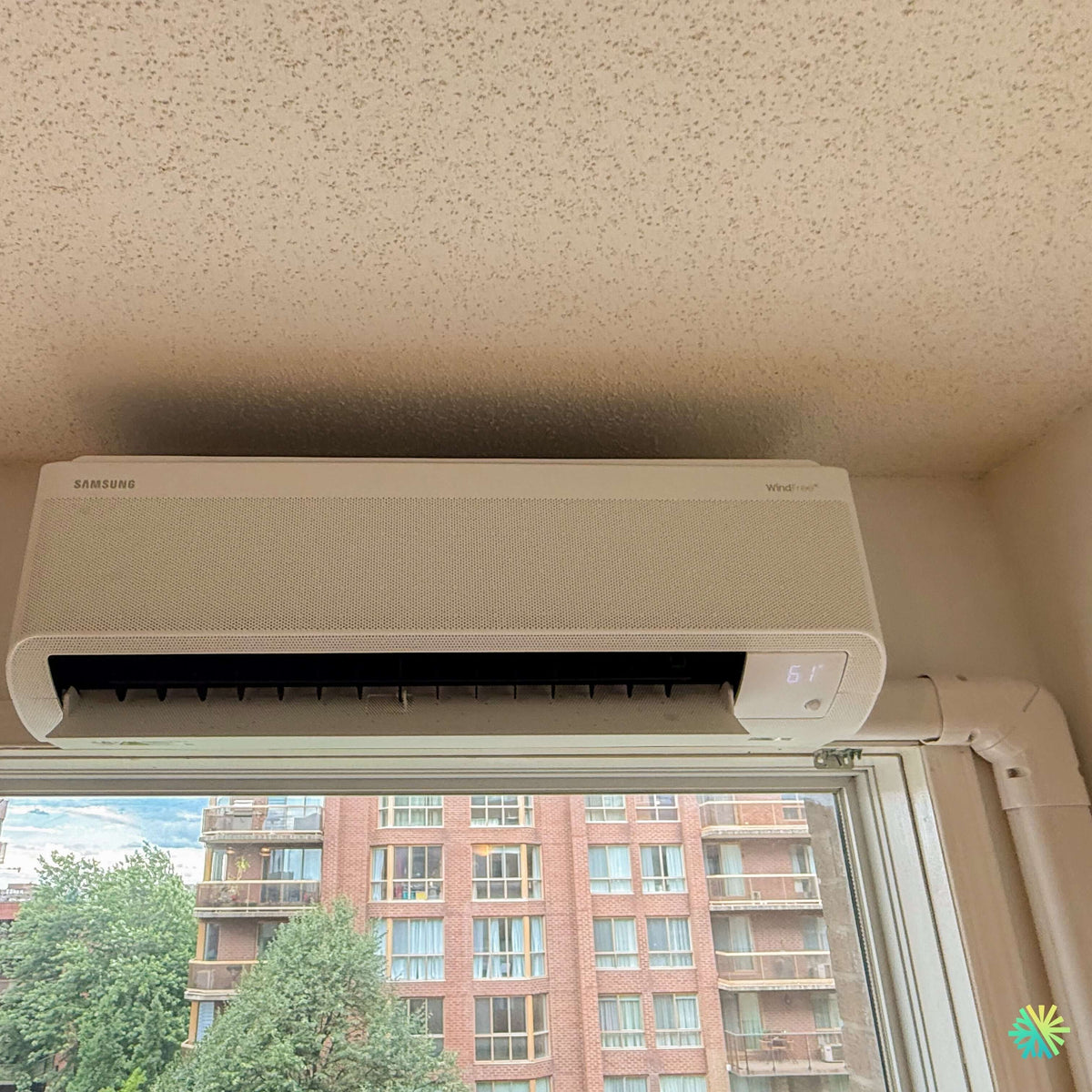

La photographie prise pendant la mise en service montre précisément le résultat obtenu. La Samsung WindFree™ MaxHeat est positionnée au-dessus du vitrage, près du coin droit de la pièce. Son volet principal est ouvert et l’afficheur indique une consigne de 61 °F, soit environ 16 °C, utilisée pour maintenir une demande active de climatisation pendant les vérifications.
À droite, les conduites sont dissimulées dans un cache-conduit blanc qui effectue un changement de direction près de l’appareil avant de descendre le long du mur. Cette finition compacte permet de regrouper les raccordements tout en suivant les lignes architecturales de la pièce.
Un positionnement qui devait respecter trois contraintes simultanément
L’installation au-dessus d’une fenêtre oblige à résoudre plusieurs questions avant le premier perçage. Pour ce projet à Deux-Montagnes, trois contraintes dominaient la planification.
Le faible dégagement sous le plafond
La thermopompe devait être installée suffisamment haut pour ne pas recouvrir inutilement la fenêtre, mais elle ne pouvait pas être comprimée contre le plafond.
L’air de la pièce est aspiré principalement par la partie supérieure de l’unité intérieure. Un espace inadéquat peut donc compliquer la circulation de l’air, le retrait des filtres et l’ouverture du panneau lors d’un futur entretien CVAC.
Nous avons mesuré l’espace réel disponible en tenant compte :
- de la hauteur du boîtier;
- du dégagement recommandé au-dessus de l’appareil;
- de l’ouverture du panneau frontal;
- de l’épaisseur du plafond texturé;
- de l’accès nécessaire pour décrocher l’unité de sa plaque;
- de l’alignement avec le cadre supérieur de la fenêtre.
Le plafond présentait une texture granuleuse qui devait également être protégée. Une unité manipulée trop près de cette surface peut laisser des marques, détacher une partie de la finition ou rendre les interventions futures difficiles.
La proximité du mur latéral
La présence du mur droit limitait l’espace disponible pour le raccordement des conduites. Nous devions conserver assez de place pour installer le cache-conduit, effectuer le coude et permettre un accès raisonnable au côté de l’appareil.
Une unité murale ne doit pas être choisie seulement en fonction de ses BTU. Ses dimensions physiques comptent autant lorsque l’installation se fait dans un coin, au-dessus d’une porte ou entre une fenêtre et un plafond.
Quelques centimètres peuvent déterminer s’il sera possible de :
- retirer le panneau;
- inspecter les raccordements;
- nettoyer correctement l’appareil;
- démonter l’unité sans abîmer le mur;
- effectuer un remplacement futur sans reconstruire la finition.
L’alignement avec la fenêtre
Une grande fenêtre crée une ligne horizontale très visible. Lorsqu’une thermopompe est installée juste au-dessus, la moindre inclinaison devient évidente.
Nous avons donc positionné la plaque de montage avec précision afin que l’unité demeure visuellement droite par rapport au cadre. Cet alignement devait toutefois rester compatible avec le drainage des condensats et le cheminement des raccordements.
Une installation réussie n’est pas simplement « centrée ». Elle doit être à la fois :
- solide;
- de niveau;
- accessible;
- bien drainée;
- adaptée à la distribution d’air;
- cohérente avec l’aménagement intérieur.
Un cache-conduit compact qui suit le coin de la pièce
Les tuyaux d’une thermopompe murale ne se limitent pas à une seule conduite. Le parcours peut regrouper les conduites frigorifiques isolées, le câble de communication, l’alimentation selon la configuration et le drain de condensation.
Sur cette installation, le cache-conduit blanc quitte le côté droit de l’unité, effectue un coude près du coin et descend verticalement. Ce trajet limite la présence de conduites visibles au-dessus de la fenêtre.
Nous avons porté une attention particulière à la finition des raccords entre les sections. Un cache-conduit mal installé peut présenter des espaces ouverts, des couvercles déformés ou des changements de direction irréguliers. Ces défauts sont particulièrement visibles dans une pièce lumineuse où le système se trouve directement au-dessus d’une fenêtre.
Le parcours retenu offre plusieurs avantages :
- il conserve le mur principal largement dégagé;
- il protège l’isolant des conduites;
- il réduit l’impact visuel de l’installation;
- il facilite une inspection ultérieure;
- il permet de contrôler le trajet du drain;
- il suit naturellement le coin de la pièce.
Une pente de drainage à planifier avant la fixation de l’unité
En climatisation, l’évaporateur intérieur devient froid et retire une partie de l’humidité contenue dans l’air. Cette eau est recueillie dans le bac de condensation, puis évacuée par le drain.
L’espace étroit au-dessus de la fenêtre rendait le drainage particulièrement important. Le tuyau devait quitter l’appareil sans créer une remontée qui aurait retenu l’eau dans le bac.
Une contre-pente ou un drain comprimé peut causer :
- un écoulement lent;
- des bruits de gargouillement;
- une fuite sous l’unité;
- des traces d’eau autour de la fenêtre;
- des odeurs provenant du bac;
- une accumulation de poussière humide;
- des dommages à la peinture ou au cadre.
Pendant la mise en service, nous ne nous contentons pas d’observer le cache-conduit. Nous vérifions que l’eau s’évacue réellement et qu’aucune fuite n’apparaît autour de l’unité.
Une grande fenêtre qui influence les besoins en climatisation
Le vitrage visible sous l’appareil occupe une partie importante du mur. Une telle surface peut modifier les besoins thermiques de la pièce selon son orientation, la qualité des fenêtres et l’exposition au soleil.
En été, un vitrage exposé peut transmettre une quantité importante de chaleur dans la pièce. En hiver, il peut représenter une zone de perte thermique plus élevée que les murs isolés.
Le positionnement de la thermopompe au-dessus de cette surface permet de traiter rapidement la zone située près de la fenêtre. Le volet peut d’abord diriger l’air vers l’intérieur de la pièce, puis le système peut réduire le soufflage direct lorsque la température se rapproche de la consigne.
La capacité requise ne doit toutefois jamais être déterminée uniquement à partir du nombre de fenêtres. Nous considérons aussi :
- la superficie et le volume de la zone;
- le nombre de murs extérieurs;
- l’orientation du bâtiment;
- l’étage du logement;
- la qualité de l’isolation;
- la hauteur du plafond;
- les infiltrations d’air;
- la disposition des pièces;
- les habitudes d’occupation;
- le chauffage déjà présent.
Pourquoi une consigne de 61 °F apparaît sur la photo
L’affichage de 61 °F ne représente pas nécessairement la température recommandée pour l’utilisation quotidienne. Cette consigne basse permet de maintenir l’appel de climatisation pendant la vérification du système.
Lors de cette étape, nous contrôlons notamment :
- le démarrage de l’unité intérieure;
- la réponse du groupe extérieur;
- la modulation du compresseur;
- le mouvement du volet principal;
- le débit d’air;
- la température de reprise;
- la température de soufflage;
- l’évacuation des condensats;
- la réaction à la télécommande;
- l’absence de vibrations ou de bruits inhabituels.
Régler continuellement une thermopompe à 61 °F ne refroidit pas nécessairement une pièce plus rapidement. La consigne demande surtout au système de continuer à fonctionner plus longtemps. Pour l’usage quotidien, une température plus modérée procure généralement un meilleur équilibre entre confort, déshumidification et consommation énergétique.
La façade microperforée au cœur du confort WindFree
La façade blanche de l’unité est couverte de nombreuses microperforations. Celles-ci permettent au système de distribuer l’air conditionné avec un mouvement beaucoup moins perceptible lorsque le mode WindFree est activé.
La thermopompe peut commencer par utiliser son volet principal afin de rapprocher rapidement la pièce de la température demandée. Elle peut ensuite diffuser l’air à travers les microperforations pour maintenir la consigne sans produire continuellement un jet froid direct.
Samsung indique que la vitesse de l’air en mode WindFree demeure sous 0,15 mètre par seconde, un niveau défini comme un air pratiquement immobile selon la référence citée par le fabricant.
Cette caractéristique est particulièrement utile lorsque l’unité intérieure se trouve :
- près d’un canapé;
- en face d’un poste de travail;
- dans une chambre;
- au-dessus d’une zone de circulation;
- dans une pièce où les occupants restent longtemps assis.
Le mode WindFree ne compense cependant pas un mauvais emplacement. La portée du soufflage initial, les obstacles présents et la communication avec les pièces adjacentes doivent toujours être évalués avant l’installation.
Rendement, dimensionnement et aide financière pour une Samsung WindFree MaxHeat à Deux-Montagnes
Des caractéristiques qui varient selon la capacité installée
La gamme Samsung WindFree MaxHeat est offerte en plusieurs capacités. La photographie intérieure ne permet pas, à elle seule, de confirmer de façon fiable le nombre exact de BTU du système installé. Certains formats utilisent des boîtiers intérieurs de dimensions semblables.
Pour identifier correctement une thermopompe, nous vérifions toujours :
- le modèle complet de l’unité intérieure;
- le modèle complet de l’unité extérieure;
- la combinaison certifiée AHRI;
- la capacité nominale;
- la capacité de chauffage à basse température;
- les valeurs SEER2 et HSPF2.
Selon les données actuelles de Samsung, la gamme est offerte en capacités de 9 000 à 24 000 BTU. La combinaison nominale de 12 000 BTU affiche notamment un rendement SEER2 de 24,0 et un HSPF2 de 10,5, alors que les résultats diffèrent pour les capacités de 9 000, 15 000, 18 000 et 24 000 BTU. La gamme est conçue pour fonctionner en chauffage jusqu’à environ -30 °C.
Samsung indique également que la MaxHeat peut maintenir sa capacité de chauffage annoncée à -15 °C et qu’elle comprend un dispositif de chauffage du bac inférieur pour favoriser le dégivrage et l’écoulement de l’eau.
Ces données expliquent pourquoi deux thermopompes portant une capacité nominale comparable peuvent offrir des résultats différents pendant l’hiver de la Rive Nord.
Le dimensionnement ne doit pas être réduit à une règle de pieds carrés
Une règle approximative basée sur la superficie peut servir de point de départ, mais elle ne remplace pas une évaluation complète.
À Deux-Montagnes, une même superficie peut nécessiter une capacité différente selon que le logement se trouve :
- au rez-de-chaussée ou au dernier étage;
- au-dessus d’un garage;
- dans une construction récente ou plus ancienne;
- face au sud ou au nord;
- dans une zone protégée ou exposée au vent;
- avec des plafonds standards ou très hauts;
- avec des pièces ouvertes ou plusieurs portes fermées.
Un appareil surdimensionné peut atteindre trop rapidement sa consigne, multiplier les arrêts et moins bien contrôler l’humidité. Un appareil sous-dimensionné peut fonctionner continuellement sans répondre complètement aux besoins lors des périodes les plus chaudes ou les plus froides.
Chez AirGreen, nous recherchons une capacité qui permet au compresseur variable de moduler régulièrement. C’est cette modulation qui contribue à maintenir une température stable et à limiter les variations brusques.
L’emplacement de l’unité intérieure influence le confort réel
Même une thermopompe correctement dimensionnée peut donner un résultat décevant si l’air ne circule pas vers les zones occupées.
Avant de confirmer l’emplacement, nous examinons :
- la direction du jet initial;
- les meubles hauts;
- les cloisons;
- les portes;
- la distance jusqu’aux pièces adjacentes;
- la position des occupants;
- les sources de chaleur;
- les rideaux et stores;
- les possibilités d’entretien.
Dans ce projet, le mur au-dessus de la fenêtre permet de conserver la surface habitable et les murs latéraux disponibles pour l’ameublement. L’unité peut projeter l’air vers le centre de la pièce avant de passer à une diffusion plus douce.
Une thermopompe potentiellement admissible à LogisVert
Une Samsung WindFree MaxHeat peut être admissible au programme LogisVert d’Hydro-Québec lorsque la combinaison exacte respecte les critères applicables et figure sur la liste en vigueur au moment de l’installation.
L’aide régulière accordée pour une thermopompe ENERGY STAR certifiée pour climat froid est calculée selon sa capacité de chauffage reconnue à -8 °C, à raison de 120 $ par tranche de 1 000 BTU/h. Le montant ne doit donc pas être calculé uniquement à partir de la capacité nominale indiquée dans le nom commercial.
Pour certains multilogements admissibles, la bonification porte le taux total à 220 $ par 1 000 BTU/h à -8 °C. Cette mesure bonifiée s’applique aux installations admissibles réalisées à compter du 15 juin 2026 et exige le respect de conditions supplémentaires concernant notamment le bâtiment et son emplacement.
Le montant exact doit être confirmé avec :
- le numéro AHRI;
- les modèles intérieur et extérieur;
- la capacité reconnue à -8 °C;
- la date d’installation;
- le type de bâtiment;
- la liste d’admissibilité applicable.
Cette vérification évite d’annoncer une subvention basée sur le mauvais appariement d’équipements.
Les erreurs à éviter dans une installation semblable
Choisir l’appareil avant de mesurer l’espace vertical
Une unité trop haute peut compromettre l’aspiration d’air ou l’accès aux filtres. Les dimensions physiques doivent être confirmées avant la commande.
Installer l’unité directement contre le plafond
La proximité visuelle ne doit pas se faire au détriment du dégagement nécessaire. Il faut aussi prévoir la possibilité de retirer l’appareil de sa plaque.
Négliger le trajet du drain
Un cache-conduit bien droit peut dissimuler une contre-pente. Le drainage doit être testé pendant la mise en service.
Diriger le soufflage vers une zone occupée en permanence
Le mode WindFree réduit le courant d’air perceptible, mais le positionnement initial reste essentiel pour le confort.
Confondre la température de consigne avec la vitesse de refroidissement
Une consigne extrêmement basse ne transforme pas la capacité de l’appareil. Elle prolonge simplement la demande.
Déterminer les BTU en regardant seulement le boîtier intérieur
Plusieurs capacités peuvent employer un châssis similaire. Les plaques signalétiques et la combinaison AHRI demeurent les références fiables.
Prévoir l’entretien dès le jour de l’installation
La proximité du plafond rend la planification de l’entretien particulièrement importante. Le panneau doit pouvoir s’ouvrir et les filtres doivent rester accessibles sans endommager la finition texturée.
L’entretien courant comprend notamment :
- l’inspection et le nettoyage des filtres;
- le dépoussiérage de la zone d’aspiration;
- l’inspection des microperforations;
- le contrôle du volet motorisé;
- la vérification visuelle du drain;
- l’inspection de l’unité extérieure;
- le nettoyage périodique de l’évaporateur et du ventilateur.
Une façade WindFree obstruée par la poussière peut perdre progressivement la qualité de sa diffusion. Le nettoyage doit donc être effectué avec une méthode adaptée, sans projeter de produits directement sur les composants électroniques.
Une réalisation adaptée aux contraintes d’un logement de la Rive Nord
Cette installation CVAC à Deux-Montagnes montre qu’un emplacement limité peut offrir un excellent résultat lorsque les dimensions, le drainage et l’accès technique sont étudiés avant les travaux.
Nous avons intégré la thermopompe au-dessus de la fenêtre en conservant :
- un dégagement fonctionnel sous le plafond;
- un accès aux filtres;
- une distribution d’air vers la pièce;
- un parcours de conduites compact;
- une finition qui suit le coin du mur;
- un drainage vérifiable;
- une installation cohérente avec l’espace disponible.
Chez AirGreen, nous réalisons des installations de thermopompes murales, de climatiseurs et de systèmes complets de chauffage, ventilation et climatisation à Deux-Montagnes, Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Chaque projet est planifié selon le bâtiment réel plutôt qu’à partir d’une solution standard appliquée sans vérification.
