Une installation compacte dans une pièce technique où l’espace disponible était particulièrement limité
Cette installation de thermopompe murale SAMSUNG WindFree™ MaxHeat à Westmount démontre qu’un projet CVAC réussi ne dépend pas uniquement du choix de l’appareil. Dans certains bâtiments, la véritable difficulté consiste à intégrer l’unité intérieure dans une pièce où les murs disponibles sont déjà occupés, où le plafond est bas et où l’accès aux composantes doit demeurer possible après les travaux.

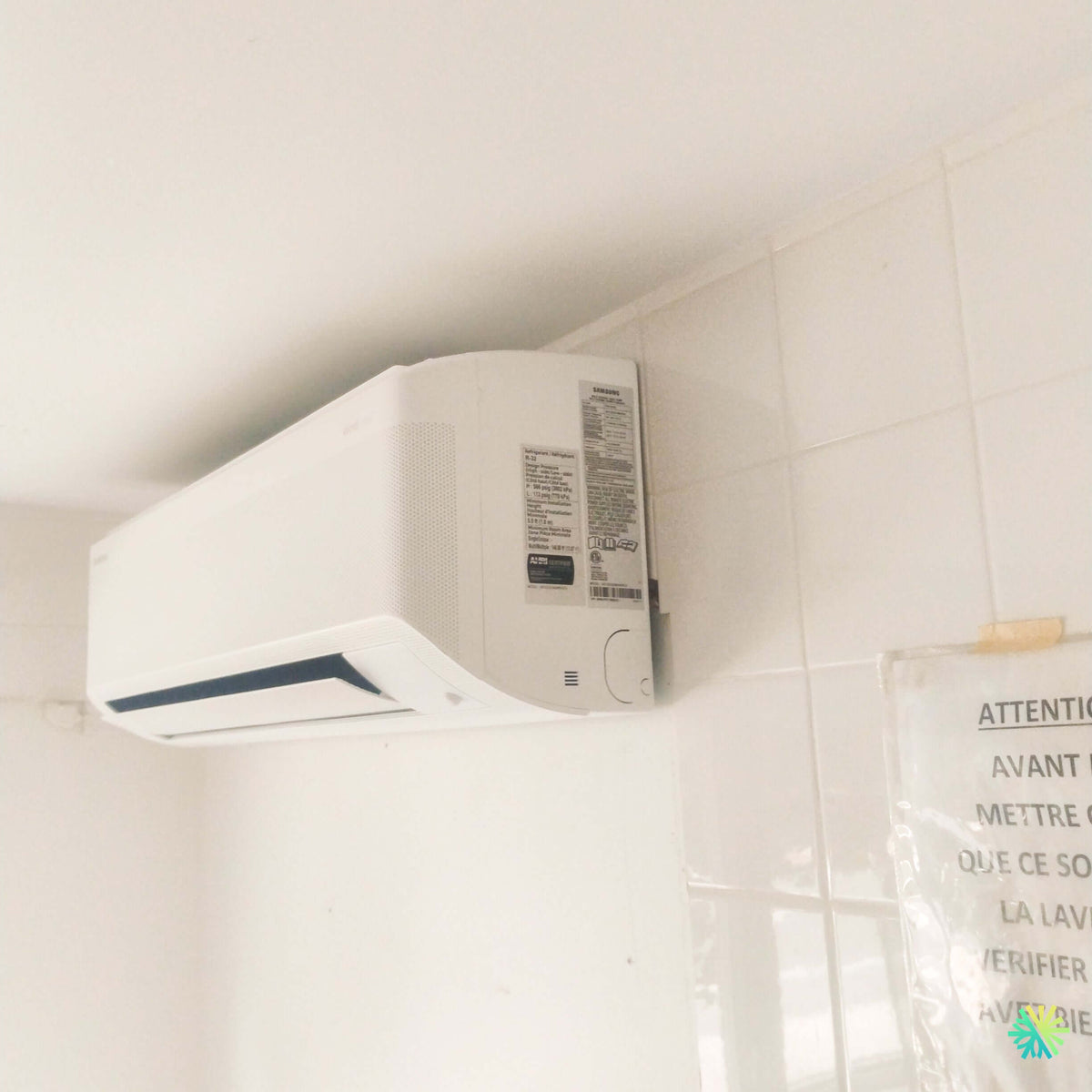

Sur la photographie prise à la fin de notre intervention, l’unité intérieure SAMSUNG est installée dans la partie supérieure d’un mur recouvert de tuiles blanches. L’environnement ressemble à une pièce de service ou à un espace associé à la buanderie, comme le laisse notamment comprendre l’affiche visible à proximité. L’appareil se trouve près du plafond et de l’angle du mur, dans un emplacement choisi pour conserver l’espace utile en dessous tout en dirigeant l’air vers la zone occupée.
Le côté de l’unité demeure visible, y compris la plaque signalétique et les renseignements techniques. Ce détail est important : même dans un espace restreint, nous devons éviter de rendre l’identification du modèle, le diagnostic ou l’entretien inutilement compliqués.
L’installation présentait plusieurs contraintes simultanées :
- une surface murale carrelée;
- un dégagement supérieur restreint;
- une proximité avec un mur perpendiculaire;
- la nécessité de protéger les tuiles pendant le perçage;
- un parcours de conduites devant rester discret;
- un accès à préserver pour l’entretien CVAC;
- une distribution d’air à maintenir malgré la géométrie compacte de la pièce.
Notre équipe a donc dû travailler avec une précision particulière. Dans ce type de projet, chaque mesure prise avant le perçage influence la qualité du résultat final.
Pourquoi installer la thermopompe aussi haut sur le mur?
Une thermopompe murale est normalement installée dans la partie supérieure de la pièce afin de favoriser la circulation de l’air. L’unité aspire l’air ambiant par le dessus, le fait passer à travers ses filtres et son échangeur, puis le redistribue par l’ouverture inférieure.
Dans cette pièce de Westmount, une installation plus basse aurait occupé inutilement une zone utile du mur et aurait pu entrer en conflit avec les équipements, les affiches ou l’aménagement du local. Le positionnement près du plafond permet de libérer l’espace inférieur et d’améliorer la portée du soufflage.
Cette hauteur doit toutefois être déterminée avec soin. Une unité placée trop près du plafond peut manquer d’espace pour aspirer correctement l’air. Elle peut aussi devenir difficile à ouvrir lorsqu’il faut retirer les filtres ou accéder à certaines composantes.
Avant la fixation, nous avons donc considéré :
- le dégagement recommandé au-dessus de l’appareil;
- l’ouverture du panneau avant;
- la position du volet de soufflage;
- la profondeur de l’unité;
- l’angle du plafond;
- la structure située derrière les tuiles;
- le parcours possible du drain de condensation.
La photographie donne l’impression d’un appareil installé très près du plafond, mais la planification doit toujours se faire à partir des exigences réelles du fabricant et non à partir d’une simple règle visuelle.
Une fixation sur un mur carrelé demande une méthode différente
Percer un mur recouvert de tuiles comporte des risques que l’on ne rencontre pas de la même façon sur une surface en gypse ordinaire. Une mauvaise technique peut fissurer une tuile, faire éclater son fini ou créer un trou mal positionné qui restera visible après l’installation.
Dans une installation CVAC à Westmount, où les propriétés comportent souvent des finis soigneusement entretenus, cette étape doit être réalisée avec méthode.
Nos techniciens doivent notamment :
- repérer la position exacte de la plaque de montage;
- vérifier la structure derrière le revêtement;
- marquer les points de fixation avec précision;
- utiliser les outils appropriés pour traverser la tuile;
- éviter les vibrations excessives;
- choisir des ancrages adaptés au support réel;
- vérifier le niveau avant de serrer définitivement la plaque.
La thermopompe ne doit pas être supportée uniquement par la surface décorative. La fixation doit reprendre le poids de l’unité à travers une structure ou un matériau capable de résister durablement à la charge.
Une plaque mal fixée peut produire des vibrations, des craquements ou un léger déplacement du boîtier. Dans une petite pièce carrelée, ces bruits peuvent être davantage perceptibles en raison des surfaces dures qui réfléchissent le son.
Une unité intérieure installée près d’un angle
L’extrémité droite de l’appareil est située à proximité du mur adjacent. Cette configuration exige une attention particulière, car un espace latéral trop faible peut compliquer plusieurs opérations :
- le retrait du boîtier;
- l’accès aux raccordements;
- l’ouverture de certains panneaux;
- le nettoyage;
- le diagnostic électronique;
- le remplacement d’une composante.
La position choisie doit également permettre aux conduites de quitter l’unité sans être pliées trop brusquement. Les tuyaux de cuivre transportant le réfrigérant doivent conserver un rayon de courbure approprié. Un pli écrasé peut restreindre la circulation du réfrigérant et affecter le fonctionnement du système.
Sur cette installation, la plaque signalétique latérale demeure visible. Elle contient généralement des renseignements essentiels comme le numéro de modèle, le numéro de série, les caractéristiques électriques et le type de réfrigérant.
La présence de cette étiquette accessible facilite les interventions futures. Lors d’un appel de service, le technicien peut identifier rapidement l’équipement sans démonter inutilement l’unité.
Une SAMSUNG WindFree™ MaxHeat adaptée au chauffage et à la climatisation
La SAMSUNG WindFree™ MaxHeat est une thermopompe murale conçue pour fournir la climatisation en été et le chauffage pendant une grande partie de l’hiver montréalais.
Le système utilise un compresseur à vitesse variable. Plutôt que de fonctionner uniquement à pleine capacité avant de s’arrêter, il peut moduler sa puissance selon les besoins de la pièce. Cette modulation permet généralement de maintenir une température plus régulière et de réduire les changements brusques ressentis par les occupants.
La technologie inverter contribue notamment à :
- limiter les cycles marche-arrêt;
- maintenir une température plus stable;
- adapter la consommation à la demande réelle;
- réduire le bruit lorsque la charge thermique est faible;
- améliorer le confort lors d’une utilisation prolongée.
Pour les propriétés de Westmount, où certains bâtiments anciens peuvent présenter des variations d’isolation d’une pièce à l’autre, cette modulation représente un avantage important. La thermopompe peut ajuster progressivement son fonctionnement plutôt que de produire toujours le même niveau de chauffage ou de climatisation.
Le fonctionnement WindFree™ dans une petite pièce
La façade de l’unité intérieure comporte un grand nombre de micro-ouvertures associées à la technologie WindFree™. Une fois la température souhaitée atteinte, le système peut distribuer l’air à faible vélocité par ces ouvertures afin de réduire la sensation de courant d’air direct.
Dans une pièce compacte, cet avantage est particulièrement pertinent. Lorsque la distance entre l’appareil et les occupants est limitée, un jet d’air froid continu peut devenir inconfortable.
Le fonctionnement peut généralement se diviser en deux phases :
Refroidissement initial
Le volet principal s’ouvre et l’appareil déplace l’air de façon plus directe pour atteindre rapidement la température demandée.
Maintien de la température
Le mode WindFree™ peut ensuite diffuser l’air plus doucement afin de conserver le confort sans projeter constamment un courant froid vers la même zone.
Cette caractéristique ne signifie pas que l’appareil ne fait jamais circuler l’air. Elle permet plutôt une distribution plus diffuse lorsque les conditions de la pièce le permettent.
Le modèle MaxHeat pour les températures hivernales
Le nom MaxHeat indique que la gamme est orientée vers le chauffage à basse température extérieure. Certaines combinaisons de cette série sont conçues pour fonctionner dans des conditions hivernales très froides, ce qui correspond mieux au climat de Montréal qu’une thermopompe destinée uniquement aux températures modérées.
Pour certaines configurations de 12 000 BTU, la gamme peut offrir un fonctionnement en chauffage jusqu’à environ −30 °C et un rendement saisonnier pouvant atteindre environ 24 SEER2. Ces valeurs doivent cependant être confirmées à partir des numéros exacts des unités intérieure et extérieure.
L’apparence de l’unité ne suffit pas pour déterminer avec certitude :
- sa capacité nominale;
- son rendement SEER2;
- son rendement HSPF2;
- sa capacité de chauffage à basse température;
- son numéro AHRI;
- le montant d’une subvention possible.
Chez AirGreen, nous vérifions toujours les numéros de modèles précis avant de communiquer ces données au propriétaire.
Le réfrigérant et les informations visibles sur la plaque
La plaque latérale visible sur la photographie comporte des données techniques qui semblent notamment identifier le réfrigérant utilisé par l’appareil. Les systèmes récents peuvent employer différents réfrigérants selon la série, l’année et le marché.
Le type de réfrigérant influence plusieurs aspects du travail :
- les pratiques d’installation;
- les outils utilisés;
- les procédures d’épreuve;
- les exigences de sécurité;
- les méthodes de récupération;
- les renseignements nécessaires lors d’un entretien.
Il ne faut jamais ajouter un réfrigérant simplement parce qu’un appareil semble manquer de capacité. Une perte de réfrigérant indique normalement qu’une fuite doit être localisée et corrigée.
Une thermopompe correctement installée fonctionne dans un circuit fermé. Elle ne devrait pas nécessiter des ajouts réguliers de réfrigérant dans le cadre d’un entretien normal.
Les détails invisibles qui déterminent la fiabilité de cette installation CVAC
Le drainage dans une pièce de service
En mode climatisation, l’échangeur intérieur retire de l’humidité de l’air. Cette eau se dépose dans un bac à condensat, puis doit être évacuée par un drain.
Dans une pièce où les surfaces sont carrelées, une petite fuite pourrait sembler moins grave que dans un salon avec un mur peint. Elle peut néanmoins causer plusieurs problèmes :
- infiltration derrière les tuiles;
- détérioration des joints;
- humidité persistante;
- taches au plafond ou sur les murs inférieurs;
- dommages aux équipements situés sous l’unité;
- développement d’odeurs dans le drain.
La position élevée de l’appareil peut favoriser un drainage par gravité, à condition que le parcours permette une pente descendante continue.
Nous devons éviter :
- les contre-pentes;
- les tuyaux pincés;
- les sections remontantes;
- les raccords mal emboîtés;
- les sorties exposées à une obstruction;
- les évacuations placées dans un endroit inadéquat.
Lors de la mise en service, nous vérifions l’écoulement afin de nous assurer que l’eau quitte correctement le bac.
La traversée du mur et la protection contre les infiltrations
Le passage reliant l’unité intérieure à l’extérieur contient généralement les conduites frigorifiques, le câblage de communication et le drain.
Cette ouverture doit être correctement scellée. Une traversée mal finie peut permettre :
- l’entrée d’air froid;
- des infiltrations d’humidité;
- le passage d’insectes;
- la circulation d’odeurs;
- une perte de confort;
- une détérioration graduelle des matériaux.
Dans un bâtiment de Westmount, la composition du mur peut inclure plusieurs couches et matériaux ajoutés lors de rénovations successives. Le perçage doit donc être réalisé après une évaluation de l’épaisseur, de la structure et des obstacles possibles.
Le raccordement frigorifique
Les conduites de cuivre doivent être préparées soigneusement avant leur raccordement. Les extrémités sont coupées, ébavurées et évasées selon les exigences du fabricant.
Un raccord mal préparé peut entraîner une fuite lente qui ne deviendra apparente qu’après plusieurs semaines ou plusieurs mois. La thermopompe peut alors perdre progressivement sa capacité de chauffage ou de climatisation.
Les bonnes pratiques comprennent notamment :
- une coupe droite du cuivre;
- un ébavurage sans contamination;
- un évasement uniforme;
- un alignement sans contrainte;
- un serrage approprié;
- une épreuve d’étanchéité;
- une mise sous vide complète.
Ces étapes ne sont pas visibles sur la photographie, mais elles ont une influence directe sur la durée de vie du compresseur.
Pourquoi la mise sous vide est essentielle
Les conduites installées sur place contiennent initialement de l’air et de l’humidité. Elles doivent être mises sous vide avant l’ouverture des valves de service.
Une mise sous vide rigoureuse permet de retirer :
- l’air;
- la vapeur d’eau;
- l’humidité emprisonnée;
- les gaz non condensables.
L’humidité laissée dans le circuit peut affecter l’huile du compresseur, créer des réactions chimiques indésirables et réduire la fiabilité du système.
Une installation qui produit de l’air froid lors du premier démarrage n’est pas nécessairement une installation correctement préparée. La qualité du vide et la vérification de l’étanchéité sont des éléments essentiels, même si le client ne peut pas les observer après la fermeture des panneaux.
Le choix de la capacité pour une pièce distincte
Dans un projet comme celui-ci, le choix de la capacité ne doit pas reposer uniquement sur les dimensions de la pièce photographiée.
La thermopompe peut être destinée à desservir :
- une grande pièce ouverte;
- plusieurs espaces reliés;
- un étage;
- un secteur de service;
- une aire commerciale;
- une portion particulière du bâtiment.
Nous évaluons notamment :
- la superficie;
- la hauteur des plafonds;
- l’isolation;
- la fenestration;
- l’exposition solaire;
- les infiltrations d’air;
- la fréquence d’ouverture des portes;
- les équipements produisant de la chaleur;
- le nombre d’occupants;
- le chauffage existant.
Une unité trop grosse peut refroidir rapidement sans fonctionner assez longtemps pour retirer efficacement l’humidité. Une unité trop petite peut fonctionner constamment sans atteindre la température souhaitée lors des conditions extrêmes.
Le bon dimensionnement vise un équilibre entre la capacité, la modulation et la distribution réelle de l’air.
Les particularités d’un espace pouvant servir de buanderie
La présence d’un avis faisant référence à une laveuse laisse penser que l’appareil pourrait être installé dans une zone de buanderie ou un espace commun associé à des appareils de lavage.
Une telle pièce peut présenter des charges différentes de celles d’une chambre ou d’un salon :
- humidité produite par les activités de lavage;
- chaleur dégagée par certains équipements;
- ouvertures fréquentes de portes;
- fonctionnement variable selon l’occupation;
- présence de poussière ou de résidus textiles.
La thermopompe peut contribuer à maintenir une température plus stable et à améliorer le confort. Elle ne remplace toutefois pas une ventilation adéquate ni l’évacuation requise pour une sécheuse.
La climatisation retire une certaine quantité d’humidité de l’air, mais elle ne doit pas être utilisée comme unique solution à un problème de ventilation ou à une source constante d’humidité excessive.
L’importance des filtres dans un environnement de service
Les filtres de l’unité intérieure retiennent une partie des poussières présentes dans l’air. Dans une buanderie ou une pièce technique, ils peuvent s’encrasser plus rapidement en raison des fibres textiles et de la circulation des occupants.
Un filtre sale réduit le débit d’air et peut entraîner :
- une baisse de performance;
- une consommation accrue;
- un fonctionnement plus bruyant;
- un échangeur plus difficile à nettoyer;
- une distribution moins uniforme de la température.
Nous recommandons d’inspecter les filtres régulièrement et de les nettoyer selon les instructions du fabricant.
L’accès doit être effectué avec un escabeau stable, puisque l’unité est installée près du plafond. Il ne faut jamais monter sur une laveuse, une table instable ou un équipement de service pour atteindre l’appareil.
Un entretien plus complet que le simple lavage des filtres
Le nettoyage des filtres constitue l’entretien courant le plus accessible, mais il ne suffit pas toujours à maintenir l’unité en parfait état pendant plusieurs années.
Un entretien CVAC professionnel peut comprendre l’inspection et le nettoyage de :
- l’échangeur intérieur;
- la turbine;
- le bac à condensat;
- le drain;
- les volets;
- les sondes accessibles;
- l’échangeur extérieur;
- les connexions électriques.
Dans une pièce où l’humidité et les fibres sont plus présentes, le ventilateur tangentiel peut accumuler des dépôts qui affectent progressivement son équilibre et son débit d’air.
Un nettoyage en profondeur doit être effectué avec des méthodes adaptées pour éviter de mouiller les composantes électroniques ou d’endommager les ailettes.
Les erreurs à éviter dans une installation serrée près du plafond
Cette réalisation à Westmount illustre plusieurs erreurs que nous cherchons à prévenir.
Installer l’unité sans vérifier l’ouverture du panneau
Le panneau avant doit pouvoir être soulevé suffisamment pour retirer les filtres.
Compresser les conduites dans l’angle
Les tuyaux de cuivre ne doivent pas être écrasés pour correspondre à un emplacement trop serré.
Fixer l’appareil uniquement dans la tuile
La fixation doit atteindre un support capable de reprendre la charge.
Négliger l’accès à la plaque signalétique
Les numéros de modèle et de série doivent demeurer raisonnablement accessibles.
Placer l’appareil au-dessus d’un équipement sensible sans sécuriser le drain
Une fuite de condensat peut endommager ce qui se trouve sous l’unité.
Confondre refroidissement et ventilation
Une thermopompe contrôle la température et retire une partie de l’humidité, mais elle ne renouvelle pas automatiquement l’air intérieur.
Admissibilité potentielle à LogisVert
Certaines combinaisons de thermopompes SAMSUNG WindFree™ MaxHeat peuvent être admissibles à une aide financière du programme LogisVert d’Hydro-Québec.
L’admissibilité dépend de la combinaison exacte des unités intérieure et extérieure. Le nom commercial ou la marque ne suffit pas pour confirmer le montant.
Les éléments à vérifier comprennent :
- le modèle intérieur;
- le modèle extérieur;
- le numéro AHRI;
- la capacité de chauffage reconnue;
- la date d’installation;
- le type de bâtiment;
- les règles applicables au moment du projet.
Dans certains immeubles multilogements répondant à des conditions précises, une aide bonifiée peut atteindre 220 $ par 1 000 BTU/h de capacité de chauffage à −8 °C. Cette bonification n’est cependant pas automatique et comporte plusieurs critères liés au bâtiment, à son année de construction, à son mode de chauffage, à ses compteurs électriques et à sa localisation.
Les propriétaires devraient conserver :
- la facture détaillée et payée;
- les numéros de série;
- les photos des plaques signalétiques;
- la référence AHRI ou ENERGY STAR®;
- la preuve de paiement;
- les documents de propriété requis;
- la date officielle d’installation.
Une réalisation qui reflète notre approche à Westmount
Ce projet de thermopompe murale à Westmount montre qu’un emplacement inhabituel peut devenir une solution efficace lorsqu’il est évalué correctement.
L’unité SAMSUNG WindFree™ MaxHeat a été intégrée dans la partie supérieure d’un mur carrelé, près d’un angle et dans un espace où les marges de manœuvre étaient réduites. La fixation, le drainage, la trajectoire des conduites et l’accès technique ont dû être coordonnés avant la mise en place définitive.
Chez AirGreen, nous adaptons chaque projet à l’architecture du bâtiment. Nous ne choisissons pas un emplacement uniquement parce qu’il est facile à percer ou rapide à raccorder.
Notre évaluation tient compte :
- du confort recherché;
- du débit d’air;
- des dégagements;
- de la structure;
- du drainage;
- de l’accès pour l’entretien;
- de la finition intérieure;
- de l’emplacement de l’unité extérieure;
- de l’alimentation électrique.
Cette même attention guide nos installations à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Qu’il s’agisse d’une maison, d’un condominium, d’un immeuble multilogement ou d’un espace commun, une installation durable repose sur des décisions précises prises avant le premier perçage.
