Remplacer un ancien système dans un espace restreint sous une structure extérieure
À Baie-D’Urfé, cette installation de thermopompe murale Samsung WindFree™ MaxHeat présentait un défi très différent d’un projet réalisé sur une façade entièrement dégagée. La propriété possédait déjà plusieurs unités extérieures installées côte à côte, sous une structure surélevée. L’espace disponible était limité par le mur de fondation, les supports existants, les appareils voisins et le faible dégagement au-dessus des condenseurs.

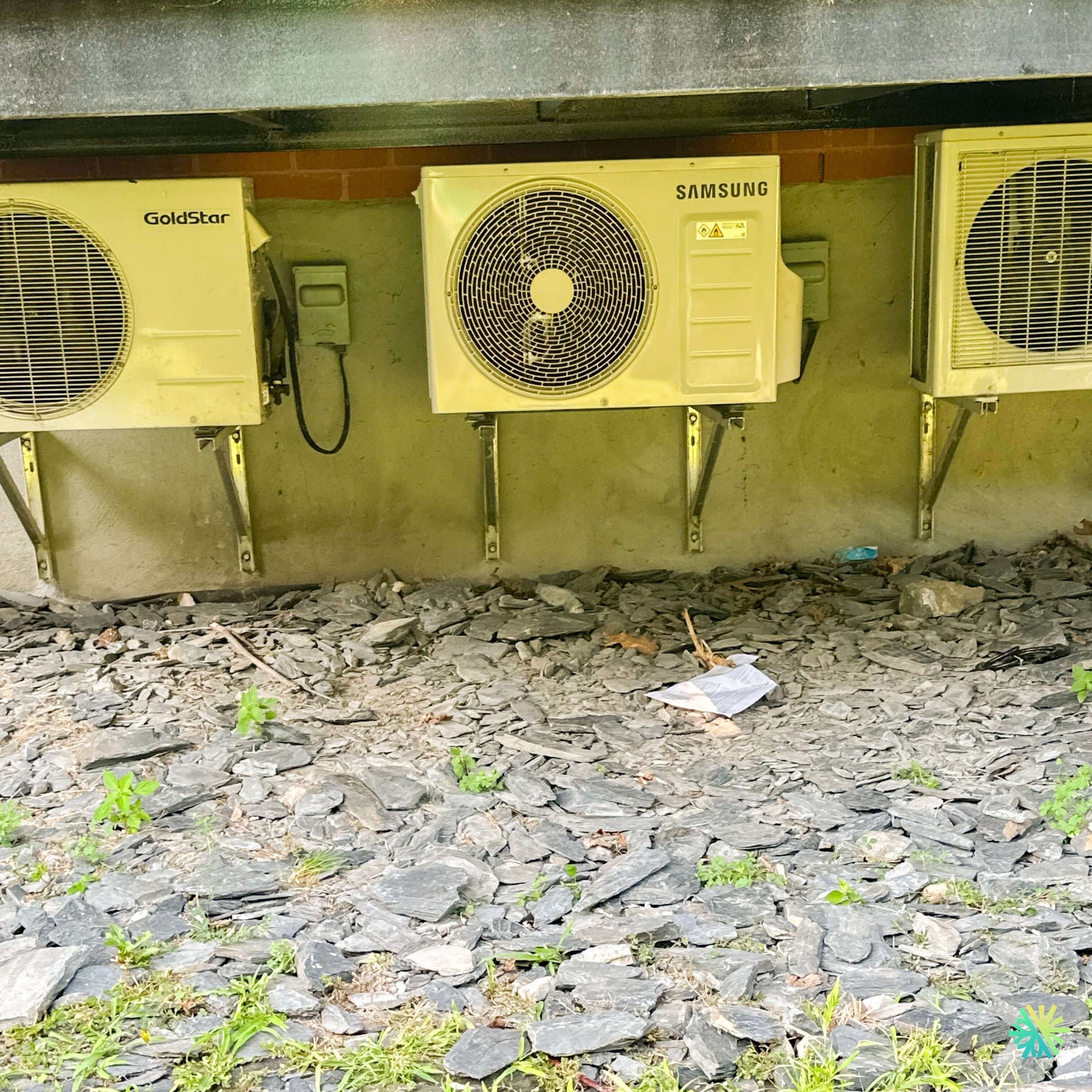

La photo prise avant l’intervention montre clairement les conditions initiales du chantier : plusieurs appareils vieillissants, dont une ancienne unité Samsung et un climatiseur GoldStar, étaient fixés sur des supports muraux au-dessus d’un sol couvert de pierres plates. Les unités se trouvaient sous une dalle ou une structure extérieure qui réduisait la circulation naturelle de l’air chaud rejeté par les condenseurs.
Dans ce type de configuration, remplacer une thermopompe ne consiste pas simplement à retirer l’ancien appareil et à placer le nouveau au même endroit. Nous devons analyser le comportement de l’air, la solidité des ancrages, l’accès futur aux composantes, l’évacuation de l’eau de dégivrage et la proximité des autres systèmes de climatisation.
Chez AirGreen, nous avons donc abordé ce projet comme une modernisation complète de l’installation CVAC, et non comme un simple échange d’équipement.
Une configuration existante qui exigeait une analyse détaillée
Les anciennes unités extérieures avaient visiblement été exposées pendant plusieurs années à l’humidité, à la poussière et aux variations de température. Le jaunissement des panneaux, l’accumulation de saletés sur les serpentins et l’état général des installations électriques confirmaient l’importance d’une inspection complète avant de raccorder une nouvelle thermopompe.
Nos techniciens ont notamment vérifié :
- la solidité du mur et des supports métalliques;
- la distance entre les différentes unités extérieures;
- la hauteur disponible sous la structure;
- l’état du câblage et des sectionneurs électriques;
- le parcours des conduites frigorifiques;
- la possibilité d’accéder aux valves de service;
- l’espace nécessaire pour retirer les panneaux lors d’un futur entretien;
- l’écoulement de l’eau produite pendant les cycles de dégivrage.
Cette dernière vérification est particulièrement importante pour une thermopompe fonctionnant pendant l’hiver québécois. Lorsqu’une unité extérieure effectue un dégivrage, la glace accumulée sur le serpentin fond et produit une quantité variable d’eau. Si cette eau reste emprisonnée sous l’appareil ou gèle autour de ses supports, elle peut créer un bloc de glace, obstruer le drainage ou augmenter les vibrations.
Le sol rocheux visible sur la photo permet une certaine infiltration de l’eau, mais il doit demeurer suffisamment dégagé pour éviter que des feuilles, des débris ou de la glace ne s’accumulent directement sous l’unité.
Pourquoi la Samsung WindFree™ MaxHeat convenait à cette propriété
Le propriétaire recherchait un appareil capable d’améliorer le confort durant l’été tout en offrant un chauffage efficace pendant les périodes froides. La Samsung WindFree™ MaxHeat répond bien à ce besoin grâce à son fonctionnement à vitesse variable et à sa capacité de moduler sa puissance selon la demande réelle de la pièce.
Dans la configuration sélectionnée pour ce projet, la version de 12 000 BTU/h offre un rendement saisonnier pouvant atteindre environ 24 SEER2, selon l’appariement exact des unités intérieure et extérieure. Elle est également conçue pour maintenir une capacité de chauffage dans des températures extérieures pouvant descendre jusqu’à environ -30 °C.
Ces données doivent toujours être interprétées en fonction du bâtiment. Une thermopompe de 12 000 BTU/h ne convient pas automatiquement à toutes les pièces de dimensions similaires. Le choix dépend aussi :
- de la superficie réellement conditionnée;
- du nombre et de la dimension des fenêtres;
- de l’orientation solaire;
- du niveau d’isolation;
- de la hauteur des plafonds;
- de l’étanchéité du bâtiment;
- de la circulation de l’air entre les pièces;
- de la présence d’un autre système de chauffage.
À Baie-D’Urfé, plusieurs maisons ont été construites à des périodes où les normes d’isolation étaient différentes de celles appliquées aujourd’hui. Nous devons donc éviter de dimensionner une thermopompe uniquement à partir du nombre de pieds carrés.
La technologie WindFree™ pour limiter les courants d’air directs
La fonction WindFree™ constitue l’une des caractéristiques les plus appréciées de cette gamme Samsung. Après avoir atteint la température demandée, l’unité intérieure peut distribuer l’air à travers de nombreuses microperforations plutôt que de maintenir un jet d’air concentré à haute vitesse.
Cette diffusion plus douce est particulièrement intéressante lorsque l’unité murale se trouve :
- au-dessus d’un canapé;
- près d’un lit;
- face à une table de travail;
- dans un salon où les occupants restent longtemps au même endroit;
- dans une pièce où un courant d’air direct devient rapidement inconfortable.
Le mode WindFree™ ne remplace toutefois pas une installation bien planifiée. L’emplacement de l’évaporateur intérieur demeure essentiel. Nous devons éviter les obstacles devant l’appareil, conserver les dégagements recommandés autour du boîtier et positionner l’unité de manière à favoriser une circulation uniforme dans la zone desservie.
Retrait de l’ancien système et préparation du nouvel emplacement
Avant le retrait de l’ancienne thermopompe, nous avons sécurisé l’alimentation électrique et évalué l’état du circuit frigorifique. Lorsqu’un système contient encore du réfrigérant, celui-ci doit être récupéré avec l’équipement approprié. Il ne doit jamais être relâché dans l’atmosphère.
Une fois l’ancien appareil retiré, le mur et les supports deviennent entièrement accessibles. Cette étape permet de repérer des problèmes qui étaient auparavant dissimulés :
- vis ou ancrages desserrés;
- corrosion sur les supports;
- affaissement d’une équerre;
- pénétration murale insuffisamment scellée;
- isolant frigorifique détérioré;
- câblage exposé;
- vibration transmise directement à la structure.
Dans le cas d’un remplacement, nous ne supposons jamais que les supports existants peuvent automatiquement être réutilisés. Le poids, la profondeur et la répartition des points d’appui peuvent varier d’un modèle à l’autre. Les recommandations du fabricant doivent être respectées pour éviter une déformation du châssis ou une vibration excessive.
Une attention particulière à la circulation d’air sous la structure
Le principal enjeu visible sur cette installation est la présence d’un plafond bas au-dessus des unités extérieures. Une thermopompe extrait ou rejette une quantité importante d’air selon son mode de fonctionnement. Si cet air reste emprisonné dans une zone trop fermée, l’appareil risque de réaspirer une partie de l’air qu’il vient d’évacuer.
Cette recirculation peut entraîner :
- une baisse du rendement;
- une augmentation de la consommation électrique;
- des cycles plus longs;
- une pression de fonctionnement anormale;
- une surchauffe en climatisation;
- une accumulation plus rapide de givre en chauffage;
- une usure prématurée du compresseur.
Nous avons donc vérifié non seulement la distance entre l’unité et le plafond, mais aussi la profondeur totale de l’espace sous la structure. Une zone ouverte sur plusieurs côtés peut parfois offrir une ventilation suffisante malgré une hauteur limitée. À l’inverse, un appareil installé sous un balcon fermé par des panneaux latéraux peut rencontrer des problèmes même s’il semble disposer d’un dégagement acceptable devant lui.
L’analyse doit être faite sur place. Les dimensions visibles sur une photographie ne permettent pas à elles seules de confirmer la conformité d’un emplacement.
Préserver l’accès aux trois unités extérieures
Lorsque plusieurs condenseurs sont installés côte à côte, chaque appareil doit conserver son propre volume d’air et un accès raisonnable pour l’entretien. Le technicien doit pouvoir atteindre les connexions frigorifiques, la boîte électrique, les valves de service et les panneaux latéraux.
Une erreur fréquente consiste à installer une nouvelle unité trop près d’un ancien appareil afin de conserver un alignement visuel. L’installation peut sembler propre au premier regard, mais devenir très difficile à entretenir.
Dans cette propriété de Baie-D’Urfé, l’alignement devait donc tenir compte de plusieurs contraintes simultanées :
- ne pas bloquer l’air évacué par les appareils voisins;
- conserver un accès aux sectionneurs électriques;
- éviter le croisement désordonné des conduites;
- permettre le retrait des panneaux;
- maintenir l’unité assez haute pour le fonctionnement hivernal;
- limiter la transmission des vibrations au mur.
Le résultat recherché n’était pas seulement esthétique. Il devait rester fonctionnel pour les prochaines années.
Une installation pensée pour le climat de Baie-D’Urfé et l’entretien à long terme
Mise sous vide et protection du circuit frigorifique
La qualité d’une installation de thermopompe murale dépend largement des étapes qui ne sont plus visibles une fois le projet terminé. La mise sous vide du circuit frigorifique fait partie de ces opérations essentielles.
Après le raccordement des conduites de cuivre, nous devons retirer l’air et l’humidité présents dans le circuit. Une mise sous vide insuffisante peut laisser de l’humidité dans l’huile du compresseur et contribuer à la formation de contaminants acides. Ces contaminants peuvent réduire la durée de vie du système.
Nous effectuons également un contrôle d’étanchéité avant la mise en service. Les raccords évasés doivent être préparés correctement, serrés au couple approprié et positionnés de façon à ne pas subir de tension mécanique.
Lors d’un remplacement, les anciennes conduites ne devraient pas être réutilisées sans vérification. Leur diamètre, leur état intérieur, leur épaisseur et leur compatibilité avec le nouveau réfrigérant doivent être confirmés. Une conduite écrasée, contaminée ou mal dimensionnée peut compromettre le rendement d’un appareil neuf.
Gestion des vibrations sur des supports muraux
Une unité extérieure fixée sur un mur peut transmettre des vibrations à la structure, surtout si le mur donne sur une chambre ou un espace de vie. Pour limiter ce phénomène, plusieurs éléments doivent être contrôlés :
- rigidité des supports;
- qualité des ancrages;
- mise à niveau de l’unité;
- présence d’isolateurs de vibration appropriés;
- absence de contact direct entre les tuyaux et la maçonnerie;
- fixation correcte des conduits de protection.
Il ne suffit pas d’ajouter des coussinets sous l’appareil. Si les supports sont trop flexibles ou si les conduites frigorifiques touchent une surface rigide, une vibration peut se transmettre malgré les isolateurs.
La Samsung WindFree™ MaxHeat utilise un compresseur à vitesse variable, ce qui réduit généralement les démarrages brusques associés aux anciens systèmes à vitesse fixe. L’installation mécanique doit néanmoins être solide afin de conserver un fonctionnement silencieux.
Dégagement hivernal et accumulation de neige
À Baie-D’Urfé, les accumulations de neige et les épisodes de pluie verglaçante doivent être pris en considération dès la planification. Le fait que l’unité soit installée sous une structure offre une certaine protection contre les précipitations directes. Cette protection ne doit cependant pas nuire à la ventilation.
La hauteur de l’appareil par rapport au sol doit permettre :
- l’évacuation de l’eau de dégivrage;
- la formation temporaire de glace sans bloquer la base;
- le déneigement autour de l’unité;
- le maintien d’une entrée d’air dégagée;
- l’accès aux composantes en hiver.
Nous recommandons au propriétaire de ne jamais empiler des objets, du bois, des sacs ou du matériel saisonnier devant les unités extérieures. Un espace sous une terrasse devient facilement une zone de rangement, mais une thermopompe a besoin d’un passage d’air continu pendant toute son utilisation.
Les erreurs à éviter dans une installation semblable
Les espaces restreints sous un balcon ou une terrasse nécessitent davantage de préparation. Parmi les erreurs les plus coûteuses, nous retrouvons :
Installer l’unité uniquement selon l’espace disponible
Le fait qu’un appareil puisse physiquement entrer dans une zone ne signifie pas qu’il peut y fonctionner correctement. Les dégagements doivent être évalués en trois dimensions.
Réutiliser automatiquement les vieux supports
Un support rouillé, trop court ou conçu pour une unité moins profonde ne doit pas recevoir un nouvel appareil sans validation.
Bloquer l’accès au sectionneur
Le sectionneur électrique doit demeurer accessible. Il ne devrait pas être caché derrière le condenseur ou coincé entre deux unités.
Négliger le drainage de dégivrage
Une unité de chauffage peut produire beaucoup d’eau lors des cycles de dégivrage. Cette eau doit pouvoir s’éloigner de la base de l’appareil.
Installer les unités trop près les unes des autres
La proximité excessive peut provoquer une recirculation d’air et compliquer toute intervention future.
Conserver un isolant frigorifique détérioré
Un isolant fendu ou exposé aux rayons UV favorise les pertes thermiques et la condensation. Il doit être remplacé ou protégé.
Mise en service et vérification du fonctionnement
Après l’installation, nous effectuons une mise en service complète de la thermopompe Samsung WindFree™ MaxHeat. Cette étape comprend la vérification des modes de chauffage et de climatisation, de la télécommande, des températures d’air, du drainage et du fonctionnement du ventilateur.
Nous contrôlons aussi :
- l’absence de bruits anormaux;
- la stabilité de l’unité extérieure;
- l’état des raccordements électriques;
- la réponse aux changements de consigne;
- le fonctionnement des volets;
- l’activation du mode WindFree™;
- la communication entre les unités;
- l’absence de fuite au drain de condensation.
Le client reçoit ensuite les explications nécessaires pour utiliser l’appareil efficacement. Une thermopompe à vitesse variable donne généralement de meilleurs résultats lorsqu’elle maintient une température relativement stable. Des arrêts et redémarrages fréquents peuvent réduire le confort et empêcher l’appareil de profiter pleinement de sa modulation.
Un entretien adapté à un environnement poussiéreux
Le sol couvert de pierres et l’espace partiellement abrité visible sur la photo peuvent favoriser l’accumulation de poussière, de feuilles et de petits débris autour des unités. Le serpentin extérieur doit rester propre pour permettre un transfert thermique efficace.
Le propriétaire devrait notamment :
- retirer régulièrement les feuilles autour du condenseur;
- maintenir l’avant et les côtés de l’unité dégagés;
- nettoyer les filtres de l’unité intérieure;
- surveiller la formation anormale de glace;
- éviter d’utiliser un jet à haute pression sur le serpentin;
- planifier un entretien professionnel lorsque l’appareil devient difficile à nettoyer.
Une inspection est également recommandée lorsque plusieurs systèmes partagent le même espace. Le fonctionnement d’une unité peut être influencé par l’état ou la position de l’appareil voisin.
Une solution pertinente pour les propriétés de l’Ouest-de-l’Île
Cette installation à Baie-D’Urfé illustre une réalité fréquente dans les secteurs résidentiels de l’Ouest-de-l’Île de Montréal : les propriétaires souhaitent remplacer un ancien climatiseur ou une vieille thermopompe sans modifier complètement l’aménagement extérieur.
La Samsung WindFree™ MaxHeat permet d’améliorer le confort, de réduire les courants d’air directs et d’obtenir un chauffage efficace pendant une grande partie de l’hiver. Toutefois, les performances annoncées par le fabricant dépendent directement de la qualité du dimensionnement et de l’installation.
Chez AirGreen, nous accordons la même attention aux projets réalisés à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Une installation propre ne se limite pas à l’apparence des conduits. Elle doit assurer une bonne circulation d’air, un drainage sécuritaire, un accès pour l’entretien et un fonctionnement stable dans les conditions climatiques du Québec.
Dans ce projet, l’environnement existant imposait plusieurs contraintes : appareils voisins, supports muraux, faible dégagement supérieur, terrain rocheux et installations électriques déjà en place. Notre travail consistait à intégrer la nouvelle thermopompe sans reproduire les faiblesses de l’ancienne configuration.
Le résultat est une installation CVAC adaptée au bâtiment, pensée pour offrir un confort plus uniforme et faciliter les interventions futures. C’est cette analyse détaillée du chantier qui distingue une installation durable d’un simple remplacement rapide.
