Trois zones de confort, une seule unité extérieure : une installation Fujitsu pensée pour la réalité d’une maison à Saint-Dominique
À Saint-Dominique, nous avons réalisé une installation de thermopompe triple zone Fujitsu AIRSTAGE AQUILA XLTH conçue pour offrir un contrôle beaucoup plus précis du chauffage et de la climatisation dans plusieurs espaces de la résidence, sans encombrer l’extérieur avec trois unités indépendantes.

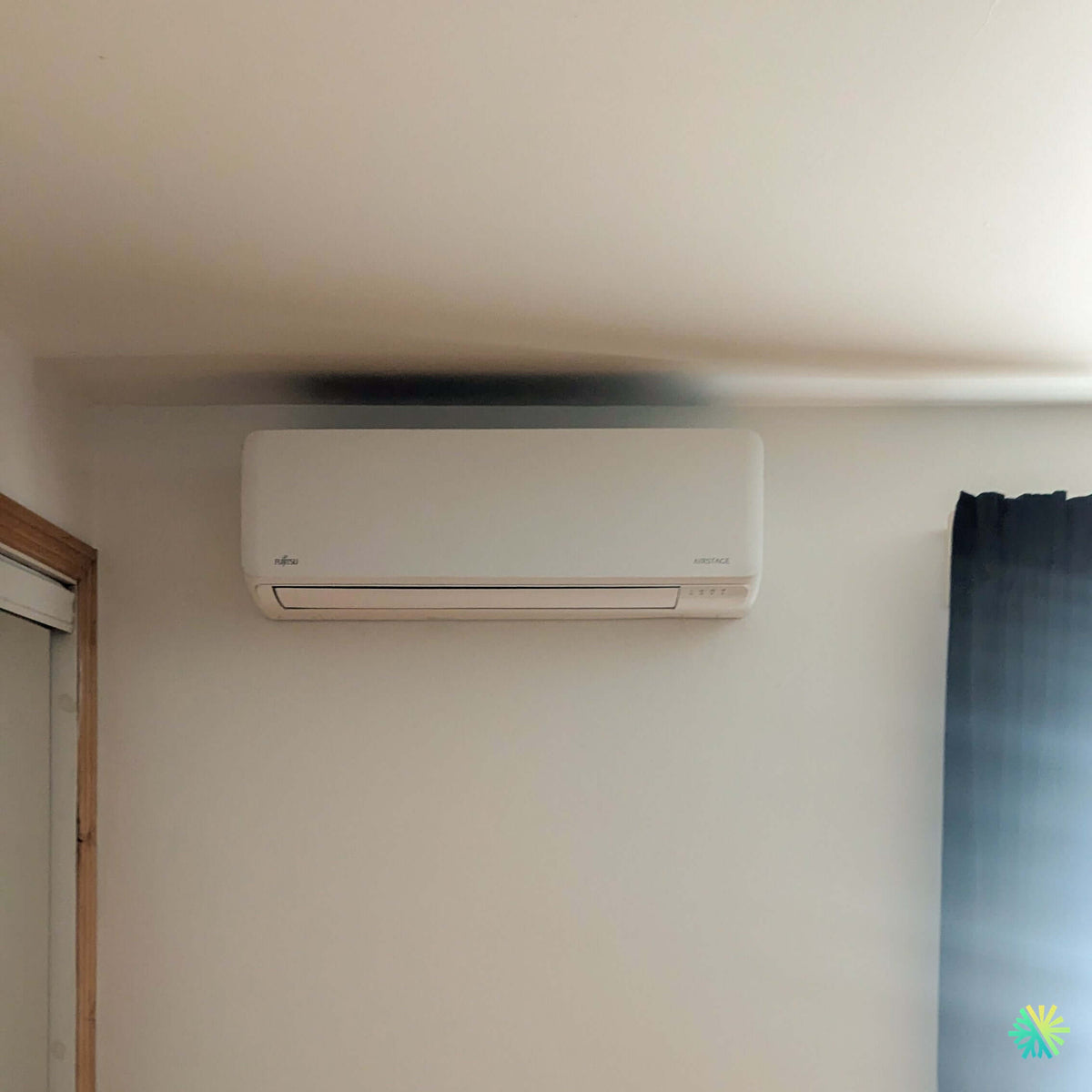

La photo de cette réalisation montre l’une des unités intérieures murales Fujitsu installées dans une pièce où l’espace disponible au haut du mur était relativement limité. L’unité a été positionnée juste sous une retombée de plafond, entre une ouverture avec cadrage de bois et une fenêtre munie de rideaux. Cette configuration paraît simple une fois terminée, mais elle demande une planification attentive : l’unité doit conserver les dégagements nécessaires, distribuer l’air efficacement dans la pièce et rester accessible pour son entretien CVAC futur.
Dans un système triple zone, ce travail doit être répété avec la même rigueur pour chacune des trois zones. Le résultat final dépend donc autant de la qualité de la thermopompe Fujitsu que de la manière dont chaque unité intérieure est positionnée et raccordée.
Pourquoi une thermopompe triple zone Fujitsu convenait bien à cette résidence
Une thermopompe multizone permet de raccorder plusieurs unités intérieures à un seul groupe extérieur. Dans cette installation à Saint-Dominique, le concept retenu est une configuration à trois zones.
L’intérêt principal est de pouvoir traiter séparément plusieurs pièces qui n’ont pas nécessairement les mêmes besoins thermiques. Une chambre exposée au soleil peut demander davantage de climatisation en fin de journée, alors qu’une autre pièce située de l’autre côté de la maison peut rester naturellement plus fraîche. En hiver, les besoins changent encore selon les fenêtres, l’isolation, l’orientation et l’utilisation des pièces.
Avec un système Fujitsu AIRSTAGE multizone, chaque unité intérieure peut être contrôlée indépendamment à l’aide de sa propre commande. La documentation Fujitsu de la série H Aquila indique également qu’une unité extérieure peut alimenter plusieurs unités intérieures et que le système peut accepter, selon les modèles et les combinaisons autorisées, une capacité de connexion allant jusqu’à 130 %.
Cette souplesse ne signifie toutefois pas que l’on peut combiner n’importe quelles unités au hasard. Le dimensionnement d’une thermopompe triple zone reste une étape technique importante.
Une unité intérieure installée dans un emplacement où chaque centimètre compte
Sur la photo de cette installation, l’unité murale Fujitsu est placée relativement près du plafond. Ce choix répond à une contrainte courante dans les résidences : trouver un mur permettant à la fois un bon passage des conduites, une diffusion uniforme de l’air et une intégration visuelle acceptable.
L’emplacement d’une unité intérieure ne doit pas être choisi uniquement parce qu’un mur est libre.
Nous regardons notamment :
- la hauteur disponible;
- la proximité des murs latéraux;
- la trajectoire du flux d’air;
- l’emplacement des fenêtres;
- les portes et les passages entre les pièces;
- le parcours possible du drain de condensation;
- le trajet des lignes frigorifiques;
- la facilité d’accès pour le nettoyage futur;
- la présence d’obstacles qui pourraient perturber la circulation de l’air.
Ici, l’unité est centrée dans une zone de mur dégagée. Le flux d’air peut se projeter dans la pièce sans être immédiatement bloqué par un meuble ou une cloison. Cela peut sembler secondaire, mais un appareil mal positionné peut créer des écarts de température importants même lorsqu’il possède suffisamment de capacité.
Une installation multizone demande plus de calcul qu’un système simple
La documentation Fujitsu pour les systèmes AIRSTAGE série H présente plusieurs capacités d’unités extérieures destinées aux applications multizones. Parmi celles-ci, on retrouve notamment des unités extérieures de 18 000, 24 000, 36 000 et 45 000 BTU/h, avec différentes possibilités de raccordement.
Pour une configuration à trois zones, Fujitsu présente entre autres l’AOUH24KWAS3 / AOUH24KWAH3, qui peut se raccorder à un maximum de trois unités intérieures. La documentation montre aussi des configurations à trois zones possibles sur certaines unités extérieures de capacité supérieure.
Le point essentiel est que la somme des capacités nominales des unités intérieures ne correspond pas nécessairement directement à la capacité réelle disponible simultanément dans toutes les zones.
Fujitsu précise elle-même que ses tableaux de combinaisons ne sont pas destinés à sélectionner la capacité du système et recommande d’utiliser son Design Simulator pour la sélection des équipements AIRSTAGE série H.
Chez AirGreen, nous prenons donc en considération le bâtiment avant de déterminer une combinaison.
Comment nous réfléchissons au dimensionnement des trois zones
Pour une thermopompe triple zone, nous examinons séparément la charge de chaque espace.
Une pièce relativement petite n’a pas les mêmes besoins qu’un salon à aire ouverte. Une unité trop grosse peut atteindre la température demandée très rapidement, puis ralentir ou arrêter sa production avant que le confort ne soit uniformisé. À l’inverse, une unité insuffisante peut fonctionner très longtemps sans parvenir à maintenir la consigne lors des conditions plus exigeantes.
Nous évaluons notamment :
La superficie réelle de chaque zone
Les pieds carrés constituent un point de départ, mais ils ne suffisent pas.
L’isolation et l’âge du bâtiment
Deux pièces de même superficie peuvent nécessiter des capacités très différentes si l’une possède plusieurs murs extérieurs et l’autre est entourée de pièces chauffées.
Le nombre et la superficie des fenêtres
Les gains solaires peuvent être considérables l’été, particulièrement dans les pièces orientées vers le sud ou l’ouest.
Les plafonds
Une pièce avec plafond plus élevé contient davantage de volume d’air à traiter.
L’usage de la pièce
Une chambre, une cuisine et une grande aire familiale ne présentent pas les mêmes charges internes.
C’est en combinant tous ces facteurs que nous arrivons à une configuration multizone cohérente plutôt qu’à une simple addition de BTU.
Ce que la Fujitsu AQUILA XLTH apporte dans une installation triple zone
Le contrôle indépendant des unités intérieures
La documentation Fujitsu souligne que chaque unité intérieure peut être commandée indépendamment.
Concrètement, cela permet aux occupants de régler la température d’une pièce sans imposer exactement la même consigne aux deux autres zones.
Dans une maison familiale, cette caractéristique devient rapidement utile. Une chambre peut rester plus fraîche la nuit, alors qu’un espace commun peut être maintenu à une température différente.
Il faut toutefois comprendre une particularité fondamentale des systèmes multizones : les zones partagent le même groupe extérieur. La documentation Fujitsu précise que le système assure le chauffage et le refroidissement, mais pas les deux simultanément dans différentes zones.
Il n’est donc pas possible de demander du chauffage dans une pièce pendant qu’une autre exige de la climatisation sur le même groupe extérieur.
La modulation Inverter et les besoins variables des trois zones
La série Fujitsu AIRSTAGE utilise un compresseur entraîné par onduleur, donc une technologie Inverter. Selon Fujitsu, cette conception permet d’adapter le fonctionnement du compresseur aux besoins plutôt que de fonctionner uniquement selon une logique de marche et d’arrêt.
Dans une installation triple zone, cette capacité de modulation prend tout son intérêt.
Les trois unités intérieures ne demandent pas toujours la même quantité de chauffage ou de climatisation au même moment. Une zone peut être déjà proche de sa consigne alors qu’une autre nécessite encore une correction importante.
Le système doit donc constamment adapter son fonctionnement à la demande globale.
Plusieurs formats d’unités intérieures sont possibles
La documentation Fujitsu montre que la plateforme multizone de la série H peut être combinée avec plusieurs types d’unités, notamment :
- unités murales;
- unités Slim Duct;
- cassettes compactes;
- unités Mid Static Duct.
Pour les unités murales, Fujitsu présente notamment des capacités de 7 000, 9 000, 12 000, 15 000, 18 000 et 24 000 BTU/h selon les modèles compatibles.
Sur cette installation à Saint-Dominique, la photo montre clairement une unité murale Fujitsu AIRSTAGE. Le numéro de modèle complet et sa capacité nominale ne sont toutefois pas lisibles sur l’image; nous évitons donc d’attribuer un nombre de BTU précis à cette tête intérieure sans sa plaque signalétique.
Cette distinction est importante. Dans une installation triple zone, les trois unités intérieures peuvent avoir des capacités différentes selon les besoins de chacune des pièces.
Un système conçu pour le climat froid
La documentation fournie pour la gamme Fujitsu Aquila et Aquila CTEB indique que les versions CTEB peuvent fonctionner en chauffage jusqu’à -26 °C et en climatisation jusqu’à 50 °C.
Il s’agit d’une caractéristique particulièrement pertinente pour le Québec.
Nous devons toutefois distinguer les caractéristiques générales de la famille de produits des performances exactes d’un modèle donné. Pour confirmer la température minimale de fonctionnement, les capacités à basse température, le rendement énergétique, les valeurs SEER2/HSPF2 ou un éventuel dossier de subvention, il faut toujours vérifier le numéro de modèle extérieur exact et la référence AHRI correspondante.
La documentation fournie ici ne contient pas d’information suffisamment précise sur l’admissibilité à une subvention pour cette installation particulière à Saint-Dominique. Nous ne présumons donc pas d’un montant de programme sans validation du modèle exact.
Le détail souvent oublié : la circulation de l’air autour de l’unité murale
Lorsqu’une unité intérieure est installée près du plafond comme dans cette réalisation, il faut préserver suffisamment d’espace autour de l’appareil pour que son aspiration fonctionne correctement.
L’air ambiant entre généralement dans l’unité par le haut avant de traverser les filtres et l’échangeur. Une installation trop collée au plafond peut donc nuire au débit d’air, compliquer le nettoyage et réduire l’accès au panneau supérieur.
Dans cette installation, l’appareil a été placé de manière à conserver un espace fonctionnel tout en restant suffisamment haut pour diffuser l’air dans la pièce.
Cette intégration est particulièrement importante lorsqu’une unité doit être installée entre des éléments architecturaux existants.
Le drainage des condensats : invisible, mais essentiel
En mode climatisation, chaque unité intérieure produit de l’eau de condensation.
Dans un système triple zone, cela signifie potentiellement trois drains distincts à planifier.
Nous cherchons autant que possible à créer un drainage par gravité avec une pente continue. Une contre-pente, un tuyau écrasé ou un raccord mal positionné peut entraîner des problèmes qui ne se manifestent parfois que plusieurs semaines plus tard : eau qui remonte dans le bac, bruit de gargouillement ou fuite à l’intérieur.
L’installation d’une belle unité murale n’est donc que la partie visible du travail. Derrière le mur, le parcours du drain et des conduites frigorifiques est tout aussi important.
Les erreurs que nous voulons éviter sur une thermopompe triple zone
Dans nos installations à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, nous rencontrons régulièrement des systèmes multizones qui présentent des problèmes découlant moins de la machine elle-même que de leur conception ou de leur installation.
Les erreurs les plus courantes sont notamment :
- Choisir les capacités uniquement selon la superficie.
- Installer les trois unités intérieures avec la même puissance sans analyser les pièces.
- Placer une unité trop près du plafond ou d’un mur latéral.
- Diriger le flux d’air directement vers un lit, un canapé ou un poste de travail.
- Ignorer les limites de combinaison imposées par le fabricant.
- Sous-estimer la longueur totale des lignes frigorifiques.
- Créer un drainage de condensats sans pente suffisante.
- Choisir l’emplacement de l’unité extérieure uniquement pour des raisons esthétiques.
- Ne pas prévoir l’accès pour l’entretien futur.
Une bonne installation CVAC doit fonctionner correctement le jour de la mise en marche, mais aussi rester pratique à entretenir plusieurs années plus tard.
Une finition intérieure discrète pour un système capable de traiter trois espaces
La photo de Saint-Dominique illustre bien l’un des avantages des unités murales Fujitsu : une fois installées, elles occupent relativement peu d’espace au sol et ne nécessitent pas de réseau de conduits central.
Cela rend le multizone particulièrement intéressant dans les bâtiments où l’ajout de conduits serait difficile, coûteux ou trop invasif.
L’unité visible est installée contre un mur clair, avec un boîtier blanc qui s’intègre naturellement à la pièce. L’installation reste facilement accessible pour le retrait des filtres et l’entretien du climatiseur mural, tout en étant suffisamment élevée pour diffuser l’air dans l’ensemble de l’espace.
Notre approche AirGreen pour les installations multizones
Une thermopompe Fujitsu AQUILA XLTH triple zone peut être une excellente solution, mais seulement lorsqu’elle est configurée correctement.
Chez AirGreen, nous traitons le projet comme un ensemble plutôt que comme trois climatiseurs reliés au même compresseur.
Nous considérons :
- les besoins thermiques des trois zones;
- les capacités autorisées par Fujitsu;
- la configuration du bâtiment;
- le passage des lignes;
- le drainage;
- l’emplacement de l’unité extérieure;
- le bruit;
- l’accessibilité;
- l’entretien futur;
- la qualité de la finition intérieure et extérieure.
C’est cette approche qui nous permet de réaliser des installations propres et cohérentes à Saint-Dominique, mais également partout dans le Grand Montréal.
Une réalisation représentative de ce qu’un multizone peut apporter au Québec
Cette installation de thermopompe triple zone Fujitsu AIRSTAGE AQUILA XLTH à Saint-Dominique démontre qu’un système multizone peut offrir une solution très efficace lorsqu’une maison comporte plusieurs pièces ayant des besoins différents.
L’unité murale visible sur la photo est le résultat final d’un travail qui comprend beaucoup d’éléments invisibles : calcul des capacités, validation des combinaisons, passage des lignes frigorifiques, drainage, raccordement électrique, mise sous vide, essais et mise en service.
C’est précisément ce qui différencie une installation simplement fonctionnelle d’une installation pensée pour durer.
Pour nos projets de thermopompes, climatiseurs muraux, systèmes multizones et autres solutions CVAC, nous appliquons cette même méthodologie à Saint-Dominique, Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
