Trois zones, une seule thermopompe extérieure : une installation Fujitsu pensée pour le confort pièce par pièce
À Sainte-Anne-de-Sorel, notre équipe AirGreen a réalisé une installation de thermopompe triple zone Fujitsu AIRSTAGE Aquila XLTH avec un objectif très concret : permettre de contrôler plusieurs espaces de la résidence séparément tout en conservant une seule unité extérieure.

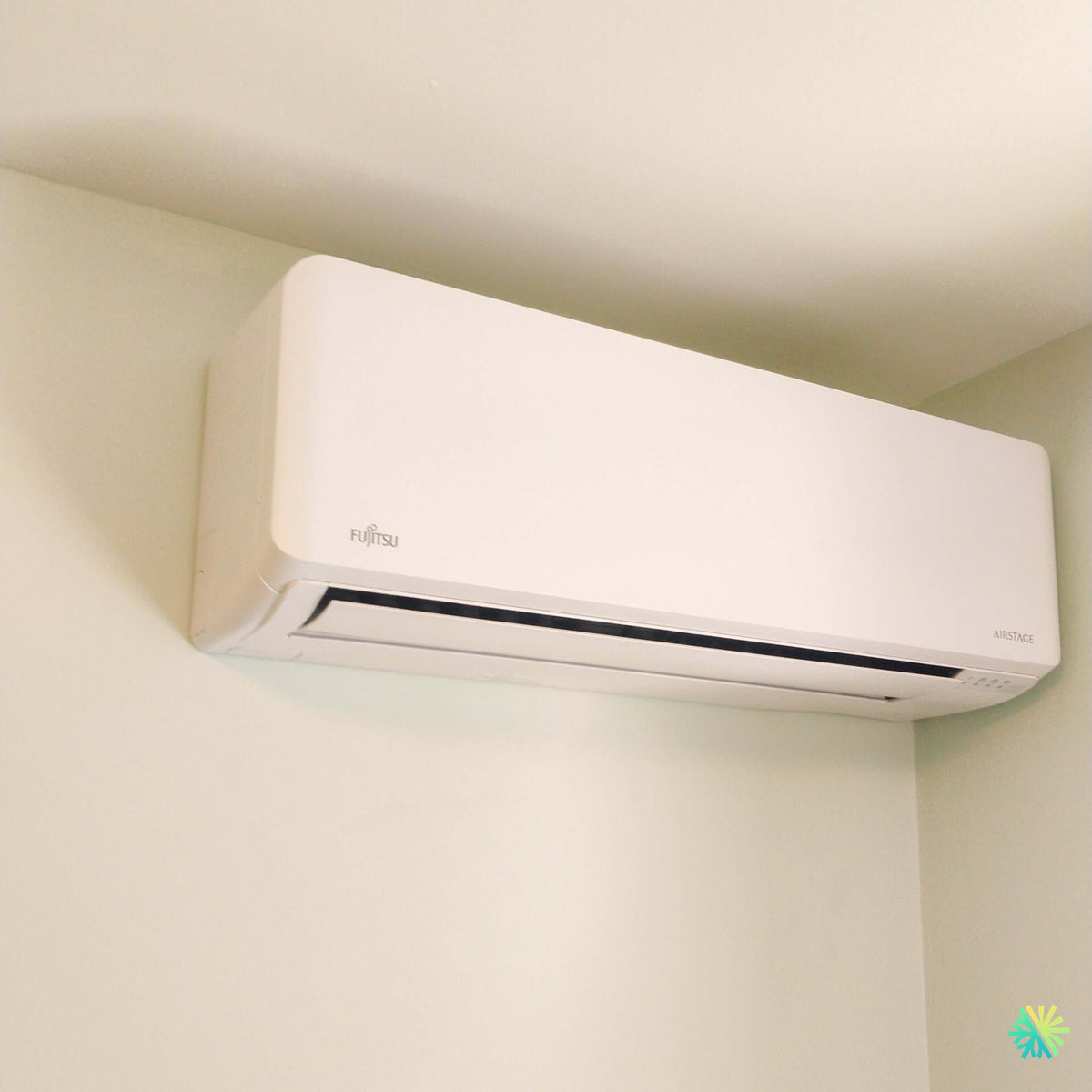

La photo intérieure de ce projet montre l’une des unités murales Fujitsu AIRSTAGE installées très près du plafond. À première vue, le résultat paraît simple : un appareil blanc, une installation discrète et pratiquement aucune conduite visible. Pourtant, obtenir cette finition dans un système multizone demande une planification précise. Derrière cette unité se trouvent le passage frigorifique, le drainage des condensats, l’alimentation et la communication avec l’unité extérieure commune aux trois zones.
C’est précisément ce que nous recherchons chez AirGreen : faire en sorte que toute la complexité technique d’une installation CVAC soit maîtrisée derrière une finition visuellement sobre.
Une unité murale installée haut pour mieux distribuer l’air
L’emplacement de l’unité intérieure visible sur la photo n’est pas anodin. Nous l’avons positionnée dans la partie supérieure du mur, avec un dégagement approprié par rapport au plafond et une sortie d’air complètement libre.
Une unité murale doit pouvoir aspirer l’air ambiant et redistribuer l’air traité dans la pièce sans obstacle immédiat devant son volet. Dans une chambre ou une pièce de dimensions plus modestes, quelques dizaines de centimètres peuvent modifier sensiblement la façon dont le flux d’air se répartit.
Nous cherchons notamment à éviter :
- un jet d’air dirigé directement vers l’endroit où les occupants restent longtemps;
- une unité trop proche d’un meuble haut ou d’une obstruction;
- un emplacement qui compliquerait l’ouverture de l’appareil pour l’entretien CVAC;
- un parcours de drainage défavorable;
- des conduites inutilement visibles dans la pièce.
Dans cette installation à Sainte-Anne-de-Sorel, la proximité d’un coin de mur permet une intégration très discrète. Le boîtier blanc de l’unité Fujitsu se fond naturellement dans les surfaces pâles de la pièce, tandis que les raccordements demeurent hors du champ visuel principal.
Pourquoi installer une thermopompe triple zone plutôt que trois systèmes séparés?
Le système Fujitsu AIRSTAGE Aquila appartient à une famille de thermopompes multizones permettant de raccorder plusieurs unités intérieures à une seule unité extérieure.
La documentation Fujitsu fournie pour la série H présente des unités extérieures de 18 000, 24 000, 36 000 et 45 000 BTU/h, selon le nombre de zones et la configuration retenue. Le modèle AOUH24KWAS3/AOUH24KWAH3, par exemple, peut recevoir jusqu’à trois unités intérieures. Des configurations plus importantes permettent d'aller jusqu'à quatre ou cinq unités intérieures.
Pour une résidence où trois espaces doivent être climatisés et chauffés, cette architecture offre un avantage évident : un seul condenseur extérieur peut prendre en charge les trois zones.
Cela évite d’installer trois unités extérieures distinctes autour du bâtiment et permet une intégration généralement plus compacte.
Le véritable avantage : le zonage individuel
Dans une maison, toutes les pièces ne se comportent pas de la même manière.
Une chambre exposée au soleil peut accumuler davantage de chaleur durant l’après-midi. Une autre pièce située du côté opposé du bâtiment peut rester naturellement plus fraîche. Une aire de vie utilisée toute la journée ne présente pas non plus les mêmes besoins qu’une chambre occupée uniquement la nuit.
Avec une thermopompe triple zone, chaque unité intérieure dispose de son propre contrôle.
Fujitsu indique que chaque unité intérieure de ses systèmes multizones peut être commandée indépendamment avec sa télécommande.
Cela signifie qu’il devient possible d’adapter la température selon la pièce plutôt que d’imposer exactement le même réglage partout.
Une précision importante sur le fonctionnement multizone
« Trois zones indépendantes » ne signifie toutefois pas « trois thermopompes complètement indépendantes ».
La documentation Fujitsu précise que le système assure le chauffage et le refroidissement, mais pas simultanément.
Les trois unités intérieures peuvent donc avoir leurs propres réglages, mais elles partagent la même unité extérieure et doivent fonctionner selon une logique compatible. On ne doit pas s’attendre à chauffer volontairement une zone pendant qu’une autre fonctionne simultanément en climatisation.
Nous expliquons ce point aux propriétaires avant l’installation, car il permet de choisir un système multizone en comprenant exactement son fonctionnement.
Le dimensionnement d’une Fujitsu Aquila XLTH triple zone : là où l’expertise devient essentielle
Le choix d’une thermopompe multizone ne devrait jamais se résumer à additionner la superficie de trois pièces puis à sélectionner le plus gros appareil disponible.
C’est justement l’un des aspects les plus intéressants de la documentation technique Fujitsu remise avec cette installation.
Plusieurs capacités d’unités intérieures peuvent être combinées
Pour les systèmes AIRSTAGE série H présentés dans la documentation, Fujitsu prévoit plusieurs capacités d’unités murales, notamment 7 000, 9 000, 12 000, 15 000, 18 000 et 24 000 BTU/h. Le fabricant prévoit également d’autres formats d’unités intérieures, dont les Slim Duct, cassettes compactes et Mid Static Duct.
Cette flexibilité est particulièrement utile dans une résidence à trois zones.
Une petite chambre n’a pas nécessairement besoin de la même capacité qu’un salon ouvert. Il serait donc contre-productif de sélectionner trois unités identiques uniquement pour simplifier la soumission.
Nous analysons plutôt chaque espace séparément.
Les BTU inscrits sur les unités ne racontent pas toute l’histoire
La documentation Fujitsu présente de nombreuses combinaisons autorisées pour les systèmes multizones. Pour une unité extérieure pouvant recevoir trois unités intérieures, différentes combinaisons sont possibles selon les capacités requises dans les zones.
Mais Fujitsu ajoute un avertissement particulièrement important : ses tableaux de combinaison ne sont pas destinés à sélectionner la capacité du système. Le fabricant indique que son logiciel Design Simulator devrait être utilisé pour sélectionner les équipements AIRSTAGE série H.
C’est exactement pourquoi une soumission pour une thermopompe triple zone doit aller plus loin qu’une simple liste de trois têtes et d’un condenseur.
Une connexion pouvant dépasser 100 % ne signifie pas une production supérieure
La documentation de la série H indique également qu’une unité extérieure multizone peut offrir une capacité de connexion allant jusqu’à 130 % selon la configuration.
Ce chiffre peut facilement être mal interprété.
Fujitsu précise explicitement que lorsqu’une combinaison dépasse 100 %, cela n’augmente pas la capacité de production du système.
Prenons le principe général d’une maison où plusieurs unités intérieures sont raccordées à un même condenseur. Les capacités nominales des unités intérieures peuvent, dans certaines combinaisons autorisées, totaliser davantage que la capacité nominale extérieure. Cela ne veut pas dire que l’unité extérieure produira automatiquement la somme maximale de toutes les unités intérieures en même temps.
Le bon dimensionnement repose donc sur les charges thermiques et sur la manière dont les différentes zones seront réellement utilisées.
Ce que nous analysons chez AirGreen avant de choisir les trois zones
Pour une installation comme celle réalisée à Sainte-Anne-de-Sorel, plusieurs facteurs doivent être considérés :
La superficie de chaque espace. Elle constitue un point de départ, mais jamais le seul critère.
La fenestration. Une grande surface vitrée peut considérablement modifier les besoins en climatisation et en chauffage.
L’orientation. Deux chambres identiques en superficie peuvent se comporter différemment selon leur exposition solaire.
Le niveau de la maison. La chaleur se déplace naturellement et les besoins d’un étage peuvent être différents de ceux du rez-de-chaussée.
L’isolation et l’étanchéité. Une résidence plus ancienne ne réagit pas comme une construction récente.
La circulation de l’air. Une aire ouverte et une chambre avec porte fermée ne peuvent pas être traitées exactement de la même manière.
C’est ce travail qui permet de déterminer si trois zones sont réellement nécessaires et quelles capacités sont appropriées.
Une thermopompe conçue pour le chauffage en climat froid
Pour les variantes CTEB de la série Aquila documentée par Fujitsu, le fabricant indique un fonctionnement efficace en chauffage jusqu’à -26 °C (-15 °F) et en refroidissement jusqu’à 50 °C (122 °F).
Ce type de plage de fonctionnement est particulièrement pertinent pour une installation de thermopompe au Québec, où un même appareil doit composer avec des conditions estivales chaudes et des températures hivernales nettement sous zéro.
Il faut cependant éviter une confusion fréquente : la température minimale à laquelle une thermopompe peut fonctionner n’est pas, à elle seule, une indication de sa capacité disponible à cette température.
Pour évaluer correctement une thermopompe, nous regardons les données techniques applicables à la combinaison exacte d’équipements plutôt que de nous fier uniquement à une mention « jusqu’à -26 °C ».
Le compresseur inverter au cœur du système multizone
Fujitsu utilise un compresseur entraîné par onduleur sur cette famille de systèmes.
Cette technologie est particulièrement logique dans une application à plusieurs zones puisque la demande n’est pas fixe.
À certains moments, les trois zones peuvent nécessiter du chauffage. Plus tard, une pièce peut atteindre sa température de consigne alors que les deux autres continuent à demander de l’énergie.
La capacité du système à adapter son fonctionnement à la demande fait donc partie intégrante de l’expérience multizone.
Une installation intérieure propre demande de penser aux conduites avant de fixer l’appareil
La photographie prise après nos travaux à Sainte-Anne-de-Sorel montre une unité intérieure très épurée : aucune accumulation de fils ou de tuyaux n’est visible autour de l’appareil.
Ce résultat exige toutefois une planification en amont.
Pour chacune des trois zones, nous devons prévoir le parcours des lignes frigorifiques, le câblage requis et l’évacuation des condensats. Une mauvaise décision au départ peut entraîner des cache-tuyaux intérieurs inutiles ou des parcours beaucoup plus longs que nécessaire.
Le drainage est un détail invisible jusqu’au jour où il pose problème
En climatisation, l’humidité retirée de l’air se condense sur l’échangeur de l’unité intérieure. Cette eau doit être évacuée correctement.
Lorsque la configuration permet un drainage gravitaire, nous devons respecter une pente appropriée et éviter les parcours qui favoriseraient une accumulation d’eau.
C’est un aspect rarement visible dans les photographies finales d’une installation CVAC, mais essentiel à sa fiabilité.
L’accessibilité pour l’entretien fait partie du choix de l’emplacement
Nous voulons installer une unité murale suffisamment haut pour favoriser une bonne distribution d’air, mais elle doit aussi rester accessible pour l’entretien.
Les filtres doivent pouvoir être retirés et nettoyés. L’unité doit pouvoir être ouverte lors d’un diagnostic ou d’un nettoyage de thermopompe murale.
Une installation extrêmement serrée contre un plafond ou coincée derrière un élément architectural peut devenir inutilement compliquée à entretenir.
Sur la photo de Sainte-Anne-de-Sorel, l’unité est installée près du plafond tout en conservant une intégration nette et fonctionnelle.
Les erreurs à éviter avant d’acheter une thermopompe triple zone
La première consiste à choisir trois capacités identiques sans analyser les trois pièces. La symétrie sur une soumission n’est pas un argument de dimensionnement.
La deuxième est de sélectionner l’unité extérieure uniquement selon la somme nominale des BTU des unités intérieures. Les tableaux de combinaison et les performances réelles doivent être pris en compte.
La troisième est de négliger les parcours de tuyauterie. Une solution attrayante sur papier peut devenir beaucoup moins intéressante si elle exige des trajets extrêmement complexes à travers le bâtiment.
La quatrième consiste à placer les unités intérieures uniquement là où elles sont faciles à installer. Chez AirGreen, nous cherchons d’abord à obtenir une distribution d’air efficace, puis nous déterminons la meilleure manière de réaliser techniquement le parcours.
Enfin, il ne faut pas confondre contrôle individuel et fonctionnement complètement indépendant : les unités intérieures d’un multizone partagent leur unité extérieure.
Une gamme permettant différents styles d’unités intérieures
L’unité visible sur notre photo de Sainte-Anne-de-Sorel est une unité murale Fujitsu AIRSTAGE, mais la documentation de la série H illustre un autre avantage du concept Aquila : différents styles d’unités intérieures peuvent être utilisés selon les combinaisons permises.
Fujitsu présente notamment les unités murales, Slim Duct, Compact Cassette et Mid Static Duct.
Cette flexibilité peut être intéressante lorsqu’une maison présente des contraintes différentes d’une pièce à l’autre. Une unité murale peut être idéale dans une chambre, tandis qu’un autre type d’évaporateur peut mieux convenir à un espace où l’esthétique ou l’architecture impose une installation différente.
La sélection doit toutefois respecter les combinaisons autorisées par Fujitsu.
Une conception qui tient aussi compte de la durabilité
La documentation Fujitsu mentionne un échangeur de chaleur à ailettes de refroidissement bleues, destiné à offrir une meilleure résistance à la corrosion et une plus grande longévité du serpentin. Le fabricant mentionne également des protections intégrées pour les circuits, le moteur du ventilateur et le compresseur.
Ces caractéristiques prennent leur importance dans notre climat, où l’unité extérieure traverse successivement chaleur, humidité, pluie, gel, neige et cycles de dégivrage.
Une bonne machine reste néanmoins dépendante d’une bonne installation. Le dégagement de l’unité extérieure, sa fixation, son accès au flux d’air, le drainage en dégivrage et la qualité des raccordements demeurent déterminants.
Ce projet de Sainte-Anne-de-Sorel reflète notre façon d’installer du multizone
Ce que nous apprécions particulièrement dans cette réalisation n’est pas un élément spectaculaire. C’est justement l’inverse.
L’unité intérieure semble appartenir naturellement à la pièce. Elle est placée en hauteur, le mur demeure visuellement propre et l’installation ne donne pas l’impression qu’un système mécanique complexe vient d’être ajouté à la maison.
Derrière cette simplicité se trouve pourtant une thermopompe triple zone qui exige la coordination de trois unités intérieures, d’une unité extérieure commune, de plusieurs circuits frigorifiques et des besoins thermiques propres à chaque espace.
C’est la partie du métier que les photos finales montrent rarement.
AirGreen : installation de thermopompes Fujitsu multizones à Sainte-Anne-de-Sorel et dans le Grand Montréal
Chez AirGreen, nous réalisons des installations de thermopompes Fujitsu, systèmes simple zone et thermopompes multizones, en adaptant chaque projet à la configuration réelle du bâtiment.
Notre équipe intervient à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud ainsi que dans plusieurs municipalités de la Montérégie, comme le démontre cette installation à Sainte-Anne-de-Sorel.
Pour une thermopompe triple zone, notre priorité reste la même : ne pas simplement installer trois unités murales, mais concevoir un ensemble cohérent. Cela signifie choisir les bonnes capacités, respecter les combinaisons du fabricant, planifier les conduites, positionner correctement chaque unité et penser dès l’installation à l’utilisation quotidienne et à l’entretien futur.
Cette Fujitsu AIRSTAGE Aquila XLTH triple zone à Sainte-Anne-de-Sorel représente exactement cette approche : trois espaces pouvant être contrôlés individuellement, une architecture multizone centralisée autour d’une seule unité extérieure et une unité murale intérieure intégrée proprement à la résidence.
