Une installation conçue pour préserver la circulation d’air dans un passage extérieur particulièrement étroit
Installer une thermopompe murale à Beaconsfield ne consiste pas simplement à déposer une unité extérieure contre un mur et à raccorder les conduites frigorifiques. Dans plusieurs propriétés de l’Ouest-de-l’Île de Montréal, l’espace disponible entre les bâtiments, les clôtures, les garde-corps et les aménagements existants peut être très limité. Chaque centimètre compte, particulièrement lorsqu’il faut assurer simultanément la stabilité de l’équipement, son accès pour l’entretien et une circulation d’air suffisante autour de l’échangeur.
Pour ce projet, notre équipe AirGreen a installé une thermopompe murale Samsung WindFree™ MaxHeat dans un passage latéral étroit d’une résidence de Beaconsfield. L’unité extérieure devait prendre place entre un mur de briques et un garde-corps métallique déjà présent. La configuration exigeait une préparation soignée afin d’éviter que la structure existante nuise au fonctionnement de la thermopompe.

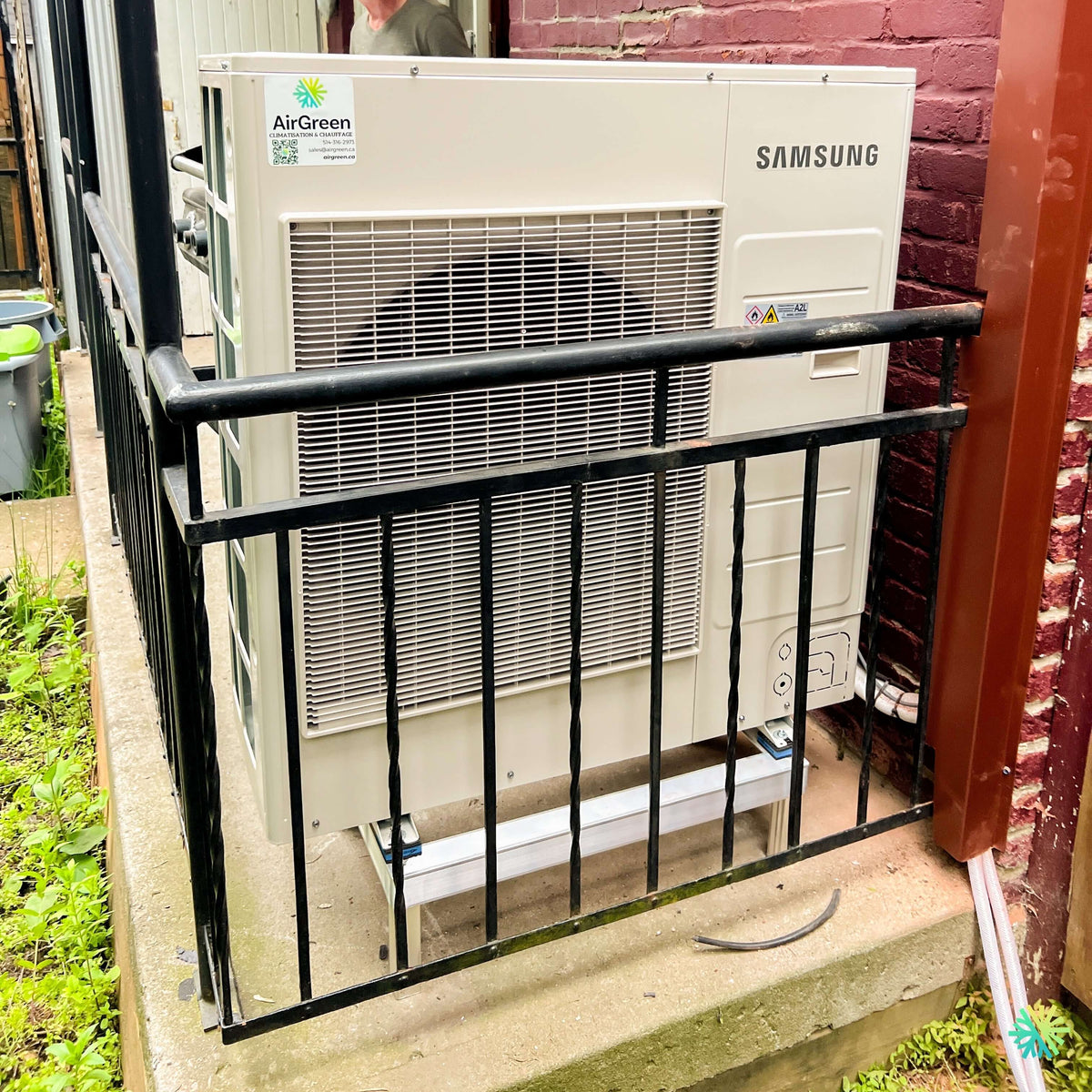

Le résultat visible sur la photo illustre bien notre approche : l’équipement est installé de niveau sur une base métallique rigide, les raccordements sont regroupés du côté du bâtiment et l’unité demeure accessible malgré les contraintes du passage. Nous avons ainsi intégré un appareil de chauffage et de climatisation performant sans modifier inutilement l’architecture extérieure de la propriété.
Pourquoi le choix d’une Samsung WindFree™ MaxHeat était pertinent
La série Samsung WindFree™ MaxHeat est conçue pour les régions où le chauffage hivernal constitue une priorité. Le fabricant indique que cette gamme maintient une pleine performance de chauffage à environ −15 °C et continue de fournir une capacité de chauffage élevée lorsque la température extérieure descend jusqu’à −30 °C. L’unité extérieure comprend également un dispositif chauffant au niveau du bac inférieur afin de faciliter l’évacuation de l’eau de dégivrage et de réduire l’accumulation de glace.
Cette conception est particulièrement adaptée aux conditions rencontrées à Beaconsfield, Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, où une thermopompe doit composer avec des écarts de température importants au fil de l’année.
La technologie WindFree™ agit principalement pendant la climatisation. Après avoir atteint la température demandée, l’unité intérieure peut diffuser l’air frais au moyen de nombreux microorifices plutôt que de maintenir un jet d’air froid concentré. Cette diffusion plus douce aide à réduire la sensation désagréable de courant d’air direct, notamment dans les chambres, les salons et les bureaux où les occupants restent longtemps au même endroit.
Pour le propriétaire, ce système offre donc plusieurs avantages pratiques :
- chauffage et climatisation à partir du même appareil;
- fonctionnement adapté aux hivers québécois;
- température plus uniforme dans la zone desservie;
- climatisation moins agressive en mode WindFree™;
- contrôle précis grâce à la technologie à vitesse variable;
- possibilité de réduire l’utilisation des plinthes électriques dans l’espace couvert;
- équipement mural ne nécessitant aucun réseau complet de conduits.
La capacité en BTU doit toujours être choisie selon la superficie, l’isolation, l’exposition solaire, la fenestration et la configuration intérieure. Une unité plus grande n’est pas automatiquement meilleure. Une thermopompe surdimensionnée peut effectuer des cycles trop courts, déshumidifier moins efficacement et créer des variations de température. À l’inverse, une unité trop petite pourrait fonctionner continuellement sans parvenir à maintenir le confort durant les périodes les plus froides.
Chez AirGreen, nous déterminons la capacité appropriée à partir des caractéristiques réelles du bâtiment plutôt que de nous fier uniquement à une estimation basée sur la superficie.
Une unité extérieure installée derrière un garde-corps existant
La principale particularité de cette installation CVAC à Beaconsfield était la présence d’un garde-corps métallique devant l’emplacement disponible. Il fallait tenir compte de plusieurs éléments avant de fixer définitivement l’unité :
- la distance entre la thermopompe et le mur de briques;
- la distance entre la grille de ventilation et le garde-corps;
- la possibilité d’ouvrir les panneaux de service;
- le passage des conduites frigorifiques et du câblage;
- l’évacuation de l’eau durant les cycles de dégivrage;
- la stabilité de l’appareil sur la surface de béton;
- la circulation des personnes dans le passage latéral.
L’air traverse l’échangeur extérieur avant d’être expulsé par le ventilateur. Une obstruction située trop près de la façade peut favoriser la recirculation de l’air et réduire le rendement de l’appareil. Cela peut aussi augmenter la durée de fonctionnement du compresseur et compliquer le dégivrage en hiver.
Dans cette installation, le garde-corps ne forme pas une paroi pleine. Sa structure ouverte permet à l’air de circuler, mais sa proximité devait tout de même être évaluée avec soin. Nous avons positionné l’unité afin que la grande surface de la grille demeure aussi dégagée que possible dans les limites physiques du site.
Cette analyse est indispensable dans les passages étroits de Beaconsfield et de l’Ouest-de-l’Île, où les propriétaires souhaitent souvent conserver leurs clôtures, balustrades, escaliers ou espaces de rangement.
Une base métallique pour stabiliser et surélever la thermopompe
L’unité extérieure repose sur une base métallique installée sur la plateforme de béton existante. Cette solution procure une assise droite et stable tout en créant un espace sous la thermopompe.
La surélévation est importante au Québec pour plusieurs raisons :
- elle éloigne le bas du cabinet de l’eau accumulée sur le béton;
- elle facilite l’écoulement de l’eau produite pendant le dégivrage;
- elle limite le contact direct avec la neige, la glace et les débris;
- elle améliore l’accès sous l’unité lors de certaines interventions;
- elle réduit les risques de corrosion liés à une humidité permanente;
- elle aide à maintenir les dégagements nécessaires autour du cabinet.
Une thermopompe ne doit pas être installée directement dans une zone où l’eau peut s’accumuler et geler. En mode chauffage, l’unité extérieure extrait de la chaleur de l’air. Du givre peut alors se former sur l’échangeur. Le système lance périodiquement un cycle de dégivrage, produisant une quantité d’eau qui doit pouvoir s’écouler librement.
Dans un passage aussi restreint, la direction de cet écoulement mérite une attention particulière. Il faut éviter que l’eau ne forme une plaque de glace dans une zone de circulation ou autour de la base de l’équipement.
Des raccordements regroupés et protégés du côté du bâtiment
Sur la droite de l’appareil, les conduites frigorifiques, le câble de communication et les autres raccordements sont dirigés vers le bâtiment. Leur tracé compact limite l’encombrement dans le passage.
Les conduites frigorifiques jouent un rôle déterminant dans la fiabilité du système. Leur diamètre doit correspondre exactement aux exigences du fabricant. Elles doivent également être :
- coupées proprement;
- évasées avec un outil adapté;
- raccordées au couple prescrit;
- isolées correctement;
- protégées contre les frottements;
- soumises à un essai d’étanchéité;
- mises sous vide avant la libération du réfrigérant.
Une mise sous vide adéquate retire l’air et l’humidité du circuit. Cette étape ne doit pas être remplacée par une simple purge au réfrigérant. L’humidité résiduelle peut provoquer des réactions chimiques, contaminer l’huile du compresseur et réduire la durée de vie de l’installation.
La photo permet également de voir le pictogramme A2L sur le cabinet extérieur. Cette classification désigne un réfrigérant présentant une inflammabilité faible, mais non nulle. L’installation et le service doivent donc être réalisés selon les procédures applicables au réfrigérant utilisé, avec des outils compatibles et une attention rigoureuse portée aux raccordements.
L’importance de garder l’unité accessible après l’installation
L’espace disponible était limité, mais nous avons évité d’enfermer complètement la thermopompe. Un technicien doit pouvoir inspecter le cabinet, nettoyer l’échangeur et accéder aux composants de service.
Un dégagement insuffisant peut transformer une intervention simple en opération complexe. Par exemple, un échangeur obstrué par des feuilles, du pollen ou des débris réduit progressivement le débit d’air. Le système doit alors travailler davantage pour produire le même chauffage ou la même climatisation.
Pour prolonger la durée de vie d’une thermopompe Samsung, nous recommandons notamment de :
- retirer régulièrement les feuilles et débris autour de l’unité;
- ne pas entreposer d’objets devant la grille;
- dégager la neige après les accumulations importantes;
- ne jamais casser la glace avec un outil susceptible d’endommager le cabinet;
- vérifier que l’eau de dégivrage peut s’écouler;
- nettoyer les filtres de l’unité intérieure;
- faire inspecter le système lorsqu’une baisse de rendement apparaît.
Il faut également éviter de recouvrir complètement une thermopompe pendant l’hiver. Une housse fermée empêche la circulation d’air et rend le fonctionnement impossible. Lorsqu’une protection contre la neige ou la glace provenant d’un toit est nécessaire, elle doit être conçue comme un abri dégagé, sans bloquer les côtés ni la façade de l’appareil.
Ce projet à Beaconsfield montre pourquoi la planification compte autant que le choix de la thermopompe
Les erreurs fréquentes dans un espace extérieur restreint
Les passages latéraux étroits peuvent sembler convenir à toutes les unités extérieures, mais certaines erreurs reviennent souvent lors d’installations mal planifiées.
Installer le ventilateur trop près d’un obstacle
Même un garde-corps ajouré peut influencer le débit d’air lorsqu’il est placé très près de la grille. Une clôture pleine, un mur ou une boîte de rangement crée une obstruction encore plus importante.
Le dégagement doit être analysé selon la documentation du modèle installé. Une thermopompe ne doit jamais être positionnée uniquement selon ce qui « entre » physiquement dans l’espace.
Négliger l’accès aux panneaux de service
Une unité coincée entre deux structures peut être presque impossible à réparer. L’emplacement doit permettre au technicien d’accéder aux valves, aux raccordements électriques et aux panneaux du cabinet sans démonter l’aménagement extérieur.
Installer l’appareil trop bas
Une thermopompe posée presque au niveau du sol risque d’être entourée de neige ou de glace. Dans certaines installations, le bas de l’échangeur peut aussi se retrouver dans une zone humide pendant les pluies ou le dégel.
Diriger l’eau de dégivrage vers un passage
L’eau évacuée par l’unité peut geler rapidement. Le choix de la base et de l’emplacement doit tenir compte de la pente du terrain, de la circulation piétonne et des surfaces avoisinantes.
Choisir la capacité sans évaluer le bâtiment
La puissance nominale ne doit pas être choisie au hasard. Deux maisons de même superficie peuvent avoir des besoins très différents selon leur isolation, leurs fenêtres, leur orientation et leur aménagement intérieur.
Un résultat discret malgré un environnement complexe
Dans ce projet, la couleur claire du cabinet extérieur s’intègre sobrement au mur de briques et aux éléments existants. L’étiquette AirGreen permet d’identifier clairement l’installateur et donne au propriétaire un point de référence direct en cas de question ou de besoin de service.
Le garde-corps est demeuré en place, le passage a conservé sa fonction et l’unité a été installée sur une structure stable. Cette intégration est importante dans les secteurs résidentiels où l’espace extérieur est partagé entre plusieurs usages.
Notre travail ne se limite pas à faire fonctionner l’appareil le jour de la mise en marche. Nous cherchons à réaliser une installation qui restera :
- sécuritaire;
- accessible;
- facile à entretenir;
- stable pendant l’hiver;
- compatible avec l’architecture du bâtiment;
- adaptée aux besoins de confort du propriétaire.
Chauffage hivernal et confort estival dans une seule solution
Une thermopompe murale Samsung WindFree™ MaxHeat permet de chauffer et de climatiser une zone sans ajouter un réseau de conduits. En hiver, elle transfère la chaleur de l’air extérieur vers l’intérieur. En été, le processus est inversé afin de retirer la chaleur et une partie de l’humidité du bâtiment.
Les thermopompes murales certifiées ENERGY STAR sont conçues pour utiliser moins d’énergie que le chauffage électrique à résistance dans des conditions comparables, puisqu’elles déplacent la chaleur plutôt que de la produire directement. L’efficacité réelle varie toutefois selon la température extérieure, la qualité de l’installation, la configuration du logement et les habitudes d’utilisation.
Pour obtenir les meilleurs résultats, nous recommandons généralement de maintenir une consigne relativement stable plutôt que d’effectuer de grandes variations plusieurs fois par jour. Une thermopompe à compresseur variable est particulièrement efficace lorsqu’elle peut moduler sa puissance et maintenir la température progressivement.
Les portes intérieures, l’emplacement de l’unité murale et la disposition des pièces influencent également la distribution de la chaleur. Une seule tête murale peut très bien couvrir un espace ouvert, mais elle ne remplace pas nécessairement un système multizone dans une maison très compartimentée.
Subventions : vérifier l’admissibilité du couple exact de modèles
Certaines thermopompes peuvent être admissibles à des programmes d’aide financière, mais l’admissibilité ne doit jamais être présumée à partir de la marque ou du nom commercial seulement.
Elle dépend généralement du couple exact formé par l’unité intérieure et l’unité extérieure, de sa capacité certifiée à basse température, de son numéro de référence reconnu et des règles du programme en vigueur à la date de l’installation.
Avant de présenter une estimation, nous vérifions notamment :
- les numéros de modèle complets;
- la certification de performance;
- la capacité de chauffage déclarée à basse température;
- l’adresse où l’appareil sera installé;
- le type de bâtiment;
- les exigences documentaires applicables;
- les changements récents apportés aux programmes.
Le propriétaire doit conserver sa facture détaillée, les références de l’équipement et les documents liés à l’installation. Lorsque des photos de plaques signalétiques sont exigées, celles-ci doivent être nettes et permettre de lire les numéros de modèle et de série.
L’approche AirGreen pour les installations à Beaconsfield et dans le Grand Montréal
Chaque propriété impose des contraintes différentes. Dans une maison de Beaconsfield, le défi peut être un passage étroit comme celui présenté ici. À Montréal, il peut s’agir d’une installation sur balcon ou d’un mur de maçonnerie dense. À Laval, le dégagement autour d’un compteur ou d’un escalier peut limiter les possibilités. À Longueuil et sur la Rive Sud, nous rencontrons souvent des fondations surélevées, des terrasses et des cours compactes. Sur la Rive Nord, l’exposition au vent et l’accumulation de neige peuvent devenir les principaux facteurs à considérer.
Notre méthode demeure la même :
- examiner l’emplacement intérieur et extérieur;
- évaluer les besoins réels du bâtiment;
- choisir une capacité et un modèle appropriés;
- planifier le parcours des conduites;
- vérifier les dégagements et l’accès pour l’entretien;
- installer une base stable;
- tester l’étanchéité du circuit;
- effectuer la mise sous vide;
- vérifier le fonctionnement en chauffage et en climatisation;
- expliquer au propriétaire l’utilisation et l’entretien du système.
Cette installation d’une thermopompe murale Samsung WindFree™ MaxHeat à Beaconsfield démontre qu’un espace contraignant peut accueillir une solution performante lorsque la préparation est rigoureuse. Le positionnement de l’unité, la stabilité de la base, la circulation d’air, l’accès technique et l’évacuation de l’eau ont tous été considérés pour obtenir une installation propre et durable.
