Une installation multizone qui exigeait de monter les conduites jusqu’à l’étage sans sacrifier la finition extérieure
À Sainte-Brigide-d’Iberville, nous avons installé une thermopompe triple zone MIDEA 28 sur une résidence en brique où la véritable difficulté du projet se trouvait autant dans le parcours des conduites que dans le choix de l’équipement. La photo prise pendant les travaux montre bien la réalité du chantier : une unité extérieure MIDEA installée sur supports muraux, plusieurs parcours de cache-tuyauterie sur la maçonnerie et une intervention en hauteur pour rejoindre les différentes zones de la maison.
Cette configuration est précisément le genre de projet pour lequel une thermopompe multizone prend tout son sens. Plutôt que d’installer trois groupes extérieurs différents autour de la propriété, nous pouvons alimenter plusieurs unités intérieures à partir d’une seule thermopompe extérieure et gérer le confort de chaque espace séparément.
MIDEA décrit son principe multizone de la même façon : une seule unité extérieure peut être reliée à plusieurs unités intérieures, chacune pouvant être contrôlée et réglée selon la température souhaitée dans sa pièce.
Sur cette maison de Sainte-Brigide-d’Iberville, la simplicité apparente du résultat final cache donc une installation beaucoup plus technique : trois zones, plusieurs longueurs de conduites frigorifiques, des différences de hauteur importantes et une façade en brique qu’il fallait traverser et contourner proprement.

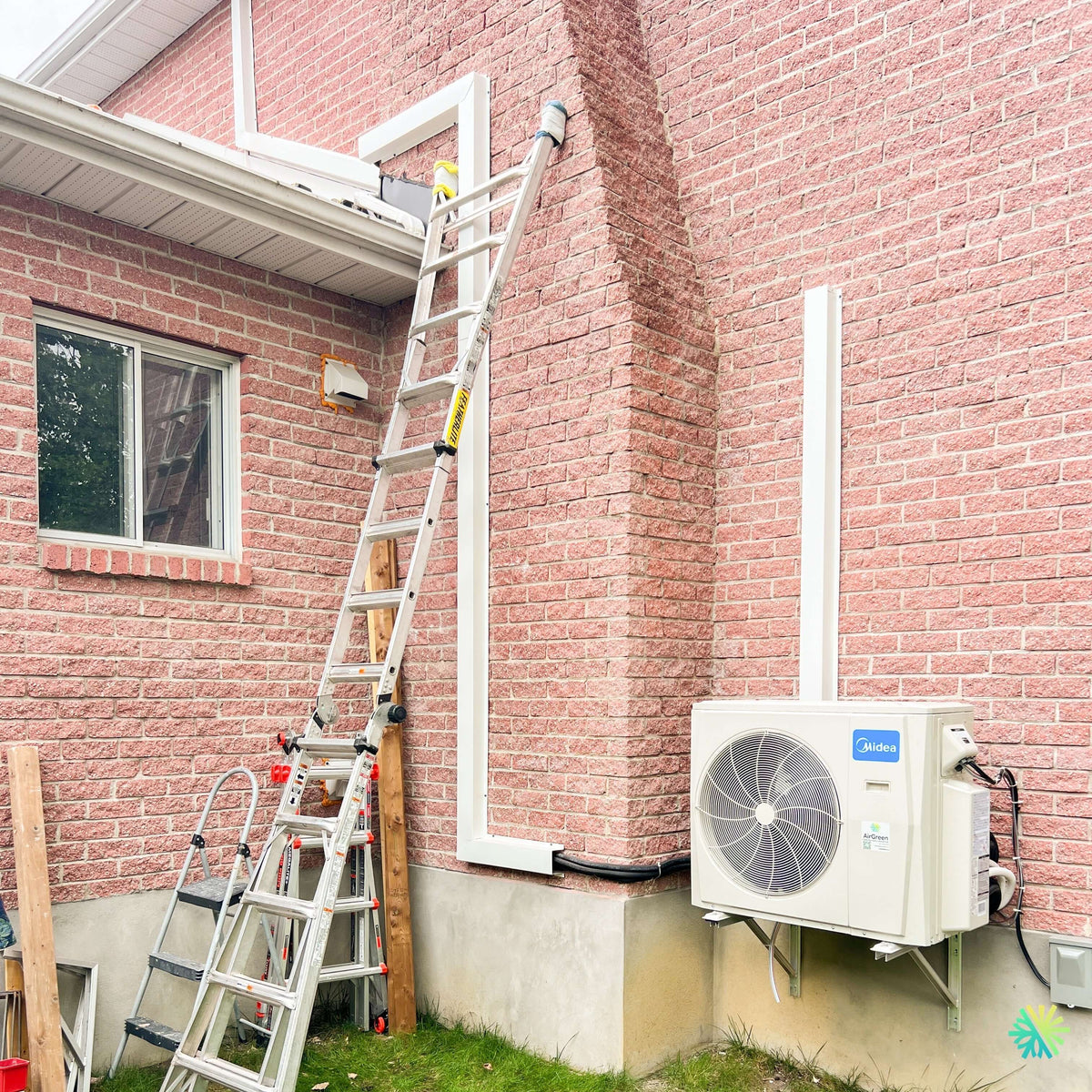

Ce que la photo révèle sur la complexité réelle de cette installation CVAC
La photo de chantier permet de voir immédiatement plusieurs décisions techniques prises par notre équipe AirGreen.
L’unité extérieure est installée sur un support mural métallique, à une certaine hauteur au-dessus du sol. Ce choix permet notamment de dégager l’appareil de la surface du terrain et de conserver un espace accessible sous le groupe extérieur.
On remarque également un réseau de cache-tuyaux blancs qui remonte sur la façade et se divise selon les zones à desservir. Une partie du trajet rejoint l’étage supérieur, ce qui a nécessité l’utilisation d’une grande échelle et un travail précis à proximité de la toiture et des gouttières.
Dans une installation triple zone comme celle-ci, il ne suffit pas de trouver le trajet le plus court. Nous devons planifier simultanément :
- la longueur des conduites frigorifiques;
- le trajet du câblage de communication;
- l’évacuation des condensats;
- les changements de direction;
- les différences de hauteur entre l’unité extérieure et les unités intérieures;
- l’emplacement des ouvertures dans la maçonnerie;
- l’accessibilité pour un futur entretien CVAC;
- la protection mécanique des conduites;
- l’apparence de l’installation une fois le chantier terminé.
Sur un mur de briques aussi visible, les détails de finition deviennent particulièrement importants.
Pourquoi nous utilisons des cache-tuyaux plutôt que de laisser les conduites apparentes
Les longues moulures blanches visibles sur la photo ne sont pas décoratives. Elles servent à protéger et à organiser les différentes liaisons nécessaires au fonctionnement de la thermopompe triple zone.
Un parcours multizone comporte plusieurs paires de conduites frigorifiques. Sans protection adaptée, l’extérieur d’une résidence peut rapidement se retrouver avec un ensemble de tuyaux, d’isolants et de câbles exposés.
Nous privilégions donc une installation où les parcours suivent autant que possible les lignes architecturales du bâtiment.
Ici, les cache-tuyaux ont été positionnés verticalement et horizontalement de façon à longer la façade et les changements de niveau. Ce type de travail demande plus de temps que de simplement attacher les conduites au mur, mais le résultat est nettement plus propre et protège également les composants contre les impacts et les intempéries.
Une difficulté supplémentaire : rejoindre une zone située près de l’étage supérieur
La partie haute de la photo est particulièrement intéressante.
Une des liaisons doit monter jusqu’à proximité de la corniche. Cela implique non seulement une intervention en hauteur, mais également un contrôle très précis du parcours afin de ne pas interférer avec le soffite, la gouttière ou les autres éléments de l’enveloppe du bâtiment.
Nous devons aussi tenir compte du rayon de courbure des conduites de réfrigérant. Une ligne frigorifique ne peut pas être pliée brutalement pour suivre un angle esthétique. Les changements de direction doivent rester compatibles avec les propriétés mécaniques du cuivre et avec les recommandations d’installation du fabricant.
Le trajet final résulte donc toujours d’un compromis entre efficacité technique, protection, accessibilité et apparence.
La MIDEA 28 : une plateforme multizone conçue pour répartir le confort
Le principal avantage d’un système MIDEA multizone est la possibilité de traiter plusieurs pièces avec un seul groupe extérieur.
La documentation du fabricant met notamment en avant le contrôle individuel de chaque unité intérieure. Cela permet de chauffer ou climatiser les espaces utilisés sans nécessairement traiter toute la maison avec la même intensité.
Pour une résidence comportant plusieurs chambres, des espaces répartis sur différents étages ou des pièces dont les charges thermiques diffèrent, cette logique est particulièrement pertinente.
Dans cette installation de Sainte-Brigide-d’Iberville, la configuration triple zone permet justement d’obtenir trois points de traitement distincts tout en conservant une seule thermopompe extérieure.
Une technologie inverter qui module plutôt que de fonctionner uniquement à pleine capacité
Un autre élément important de la MIDEA 28 est sa technologie inverter.
Selon la documentation MIDEA, le système ajuste sa capacité lorsque les conditions changent en modulant le fonctionnement du compresseur et des ventilateurs. Lorsque toutes les pièces ne demandent pas simultanément leur pleine capacité, le système peut fonctionner à charge partielle et réduire sa consommation.
Dans une maison à trois zones, c’est une caractéristique essentielle.
Les besoins du rez-de-chaussée et de l’étage ne sont généralement pas identiques au même moment. Une chambre exposée au soleil peut demander davantage de climatisation en fin de journée, tandis qu’une autre zone peut déjà avoir atteint sa consigne.
Le système doit donc être capable de s’adapter plutôt que de traiter les trois zones comme un seul grand espace.
Des données techniques intéressantes sur la plateforme MIDEA 28 Extreme Heat
La documentation MIDEA présente, pour la plateforme Extreme Heat d’environ 27 000 BTU/h, l’unité extérieure MO4HX-H27B-2A. Dans la combinaison de référence publiée par le fabricant, elle est associée à la référence AHRI 215471460.
Les données publiées pour cette combinaison comprennent :
- alimentation 208/230 V, monophasée, 60 Hz;
- capacité nominale de 27 000 BTU/h en climatisation;
- capacité nominale de 27 000 BTU/h en chauffage;
- SEER2 de 23;
- EER2 de 12,5;
- HSPF4 de 10,5;
- capacité de chauffage publiée de 27 000 BTU/h à 5 °F, soit environ -15 °C;
- niveau sonore extérieur indiqué de 61 dB(A).
Il faut toutefois apporter une précision importante : les valeurs AHRI sont liées à une combinaison précise d’unité extérieure et d’unités intérieures. La référence 215471460 figurant dans la brochure correspond à la combinaison de certification illustrée par MIDEA; elle ne doit pas être automatiquement attribuée à n’importe quelle configuration triple zone.
Pour une demande de subvention ou une vérification officielle, nous vérifions toujours la combinaison réellement installée.
Une unité extérieure compacte malgré trois zones à alimenter
Sur la photo du projet, l’unité extérieure semble relativement compacte par rapport à l’ampleur du réseau qu’elle dessert.
La brochure MIDEA indique pour le groupe extérieur de cette catégorie des dimensions d’environ 37 1/4 po de largeur, 16 1/8 po de profondeur et 31 7/8 po de hauteur dans la configuration publiée.
Cette compacité représente un avantage sur des propriétés où l’espace disponible autour de la maison est limité.
Au lieu d’avoir trois condensateurs alignés contre le mur, nous pouvons regrouper les besoins de plusieurs zones autour d’une seule unité extérieure.
Pourquoi avons-nous installé l’unité sur des supports muraux?
Le choix de l’emplacement extérieur est toujours étudié avant de commencer les travaux.
Sur ce projet, la thermopompe est fixée au mur de fondation à l’aide de supports métalliques robustes.
Cette configuration offre plusieurs avantages pratiques :
Un dégagement par rapport au terrain
En maintenant le groupe extérieur en hauteur, nous réduisons son exposition directe à certaines accumulations au niveau du sol et facilitons l’accès autour de l’appareil.
Un emplacement compatible avec les trois parcours
La position choisie permet aux différentes conduites de repartir vers les zones concernées sans créer un réseau inutilement compliqué.
Une meilleure organisation de la façade
Sur la photo, le groupe extérieur se trouve dans la partie basse de la façade tandis que les conduits remontent verticalement vers les différents niveaux. Cela nous permet de créer un système logique plutôt que plusieurs parcours indépendants dispersés sur le mur.
Une triple zone demande un vrai travail de dimensionnement
Un des pièges les plus fréquents lorsqu’un propriétaire compare des thermopompes multizones consiste à additionner simplement les capacités nominales des unités intérieures.
Ce n’est pas ainsi qu’un système doit être évalué.
MIDEA précise dans ses règles de combinaison que si la charge totale des unités intérieures dépasse la capacité nominale de l’unité extérieure, la capacité réellement disponible pour chacune peut être réduite. Le fabricant indique que cet effet devient particulièrement perceptible en mode chauffage.
Pour concevoir une installation triple zone, nous devons donc analyser les besoins de chaque espace :
- superficie;
- orientation;
- quantité de vitrage;
- niveau d’isolation;
- étage;
- exposition solaire;
- hauteur des plafonds;
- utilisation de la pièce;
- charge de chauffage en hiver;
- possibilité que plusieurs zones demandent leur pleine capacité simultanément.
Un appareil plus gros n’est pas automatiquement meilleur. Une combinaison bien choisie est beaucoup plus importante.
Ce chantier à Sainte-Brigide-d’Iberville illustre les détails qui différencient une installation rapide d’une installation bien planifiée
Une installation CVAC réussie se juge difficilement uniquement en regardant le condensateur une fois qu’il fonctionne. Plusieurs éléments déterminants se trouvent dans les détails : le chemin emprunté par les conduites, la manière dont elles sont protégées, l’emplacement des pénétrations, les pentes de drainage, le support de l’unité extérieure et la qualité de la mise en service.
Cette installation de thermopompe MIDEA 28 triple zone à Sainte-Brigide-d’Iberville est un bon exemple parce que le chantier imposait une géométrie inhabituelle.
Une zone était relativement accessible depuis le niveau inférieur, tandis qu’une autre nécessitait un parcours beaucoup plus haut sur le bâtiment. Il fallait ensuite regrouper toutes ces liaisons vers une seule unité extérieure.
Les erreurs que nous cherchons précisément à éviter sur ce type de chantier
Multiplier les conduites apparentes
Une installation triple zone mal planifiée peut rapidement transformer une façade en réseau de tuyaux. Nous cherchons à regrouper les lignes et à utiliser des cache-tuyaux adaptés.
Choisir le trajet uniquement en fonction de la longueur
Le trajet le plus court n’est pas toujours le meilleur. Il peut créer un drainage problématique, gêner une fenêtre ou compliquer l’entretien.
Plier excessivement les conduites dans les angles
Les changements de direction doivent respecter les caractéristiques des lignes frigorifiques. Une belle finition extérieure ne doit jamais être obtenue au détriment de la fiabilité technique.
Installer le groupe extérieur trop près d’un obstacle
Le ventilateur et l’échangeur doivent disposer des dégagements nécessaires pour assurer une circulation d’air adéquate.
Négliger la neige et l’eau autour de l’unité
Une thermopompe utilisée en chauffage au Québec produit de l’eau lors des cycles de dégivrage. L’emplacement de l’appareil doit tenir compte de cette réalité.
Choisir les trois têtes sans vérifier la combinaison MIDEA
Le fabricant publie des règles de combinaison précises pour ses systèmes multizones. Nous les vérifions avant de considérer une configuration comme appropriée.
SynchroConnect : une fonction particulièrement pertinente sur un système comportant plusieurs liaisons
Sur une installation triple zone, il est essentiel que chaque ligne frigorifique corresponde à la bonne unité intérieure et au bon câblage.
MIDEA intègre à sa gamme une technologie appelée SynchroConnect. Le fabricant indique que le système peut effectuer un diagnostic des connexions entre les unités et synchroniser les conduites frigorifiques avec les connexions électriques correspondantes dans certaines situations.
Cette fonction est particulièrement intéressante sur un chantier multizone où plusieurs ensembles de lignes arrivent au même condensateur.
Elle ne remplace toutefois pas les bonnes pratiques d’installation : identification des conduites, raccords corrects, mise sous vide, vérification électrique et test individuel de chaque zone.
Et les subventions pour cette MIDEA 28?
Pour les propriétaires de Montréal, Laval, Longueuil, de la Rive Nord, de la Rive Sud et de la Montérégie, les subventions constituent souvent un élément important dans la comparaison de thermopompes.
Une MIDEA 28 peut se retrouver dans des combinaisons possédant des références AHRI et des niveaux d’efficacité intéressants. La brochure présente notamment la référence AHRI 215471460 pour une combinaison précise utilisant la plateforme Extreme Heat de 27 000 BTU/h.
Toutefois, l’admissibilité à une aide financière ne doit jamais être déterminée uniquement à partir du nom « MIDEA 28 ».
Il faut vérifier :
- le modèle exact de l’unité extérieure;
- les modèles des unités intérieures;
- leur combinaison;
- la référence AHRI correspondant à cette combinaison;
- les critères du programme en vigueur;
- le type de bâtiment;
- les exigences applicables à la date des travaux.
Chez AirGreen, nous préférons vérifier ces informations précisément plutôt que d’annoncer une subvention qui pourrait correspondre à une combinaison différente.
Un seul groupe extérieur pour un confort réellement réparti dans la maison
C’est probablement le principal avantage visible de ce projet.
Malgré les trois zones desservies, la maison conserve une seule unité extérieure MIDEA.
La documentation du fabricant souligne justement qu’un système multizone peut économiser de l’espace extérieur et réduire la multiplication des sources de bruit en reliant plusieurs unités intérieures à un même groupe extérieur.
Pour cette résidence de Sainte-Brigide-d’Iberville, cette approche permet d’obtenir une solution beaucoup plus cohérente que l’installation de plusieurs systèmes indépendants.
Notre méthode AirGreen pour les projets multizones à Montréal et dans le Grand Montréal
Nous réalisons régulièrement des installations de thermopompes, de climatiseurs muraux et de systèmes multizones à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, ainsi que dans plusieurs municipalités de la Montérégie.
Chaque projet possède toutefois ses propres contraintes.
À Sainte-Brigide-d’Iberville, le point marquant était la hauteur et le parcours des lignes sur une façade de brique. Sur un autre chantier, la difficulté peut être un espace très restreint entre deux bâtiments. Dans une maison de Laval, il peut s’agir d’une unité intérieure qui doit être positionnée au-dessus d’une porte. À Longueuil, nous pouvons devoir contourner un balcon ou préserver un passage latéral. À Montréal, les contraintes peuvent être liées à un mur mitoyen ou à une cour particulièrement étroite.
Notre travail consiste à adapter la conception à la propriété, et non à imposer exactement le même schéma d’installation à chaque client.
Le résultat : trois zones, une façade organisée et une thermopompe prête pour les saisons québécoises
Ce projet de thermopompe triple zone MIDEA 28 à Sainte-Brigide-d’Iberville montre pourquoi la qualité d’une installation multizone se trouve autant dans la planification que dans l’équipement lui-même.
L’unité extérieure a été installée en hauteur sur une structure métallique, les différentes lignes ont été regroupées et protégées par des cache-tuyaux blancs, et une partie du travail a nécessité une intervention en hauteur afin d’atteindre les zones de l’étage.
Le résultat permet de chauffer et climatiser plusieurs espaces à partir d’un seul système extérieur tout en conservant une installation propre sur la façade de brique.
Pour un propriétaire qui compare une thermopompe triple zone à Montréal, Laval, Longueuil, sur la Rive Nord ou sur la Rive Sud, cette installation rappelle surtout une chose : le choix du modèle n’est que le début. Le dimensionnement, la combinaison des unités, le parcours des conduites et la qualité du travail sur place détermineront le confort réel du système pendant de nombreuses années.
