Installation d’une thermopompe triple zone MIDEA MIDEA 28 à Carignan

À Carignan, une installation triple zone où le positionnement précis de chaque unité intérieure compte autant que la performance de la thermopompe

Sur ce projet résidentiel réalisé à Carignan, sur la Rive Sud de Montréal, nous avons installé une thermopompe triple zone MIDEA MIDEA 28 afin d’offrir un contrôle plus précis du chauffage et de la climatisation dans plusieurs secteurs de la propriété. Ce type de projet paraît simple lorsqu’on le résume à « une unité extérieure et trois têtes murales », mais l’installation réelle demande beaucoup plus de réflexion : chaque unité intérieure doit être placée selon la configuration de la pièce, les dégagements disponibles, la circulation de l’air, le parcours des conduites frigorifiques et la finition souhaitée par le propriétaire.

La photo de cette installation montre justement l’un de ces détails qui font toute la différence. L’unité murale MIDEA a été installée très haut sur le mur, près du plafond, dans une zone où l’espace disponible était limité par la proximité d’une ouverture de porte. Nous avons travaillé avec cette contrainte architecturale plutôt que de choisir un emplacement plus facile mais moins logique pour le confort de la pièce.

Les conduites quittant l’unité ont été regroupées dans un cache-tuyaux blanc, avec un parcours court et ordonné vers le côté droit. Cette finition permet de protéger les composantes tout en conservant une apparence propre dans une pièce où le système demeure nécessairement visible.

C’est précisément dans ce genre de situation qu’une installation CVAC professionnelle se distingue : le choix du système n’est qu’une partie du travail. Son intégration au bâtiment détermine aussi la qualité du résultat.

Une thermopompe triple zone : trois espaces, mais une seule unité extérieure

Le principe du système multizone Midea repose sur une architecture particulièrement adaptée aux maisons comportant plusieurs chambres, étages ou secteurs de vie : une seule unité extérieure peut alimenter plusieurs unités intérieures, chacune étant contrôlée individuellement. La documentation Midea précise que chaque unité intérieure peut être réglée et programmée séparément selon la température désirée.

Dans le cas de cette installation à Carignan, cette architecture nous permet de créer trois zones de confort sans avoir à multiplier les condenseurs autour de la maison.

Concrètement, cela permet au propriétaire de :

• régler une température différente dans chaque zone;
• réduire la demande dans une pièce momentanément inutilisée;
• climatiser davantage une pièce qui accumule plus de chaleur;
• chauffer une chambre indépendamment d’un espace de vie;
• conserver une seule unité extérieure pour les trois zones;
• limiter l’encombrement autour de la propriété.

Midea présente également le contrôle individuel comme l’un des avantages essentiels de sa conception multizone : l’utilisateur peut chauffer ou refroidir les espaces utilisés plutôt que de traiter automatiquement toute la maison de la même manière.

Pourquoi la position de cette unité murale est particulièrement intéressante

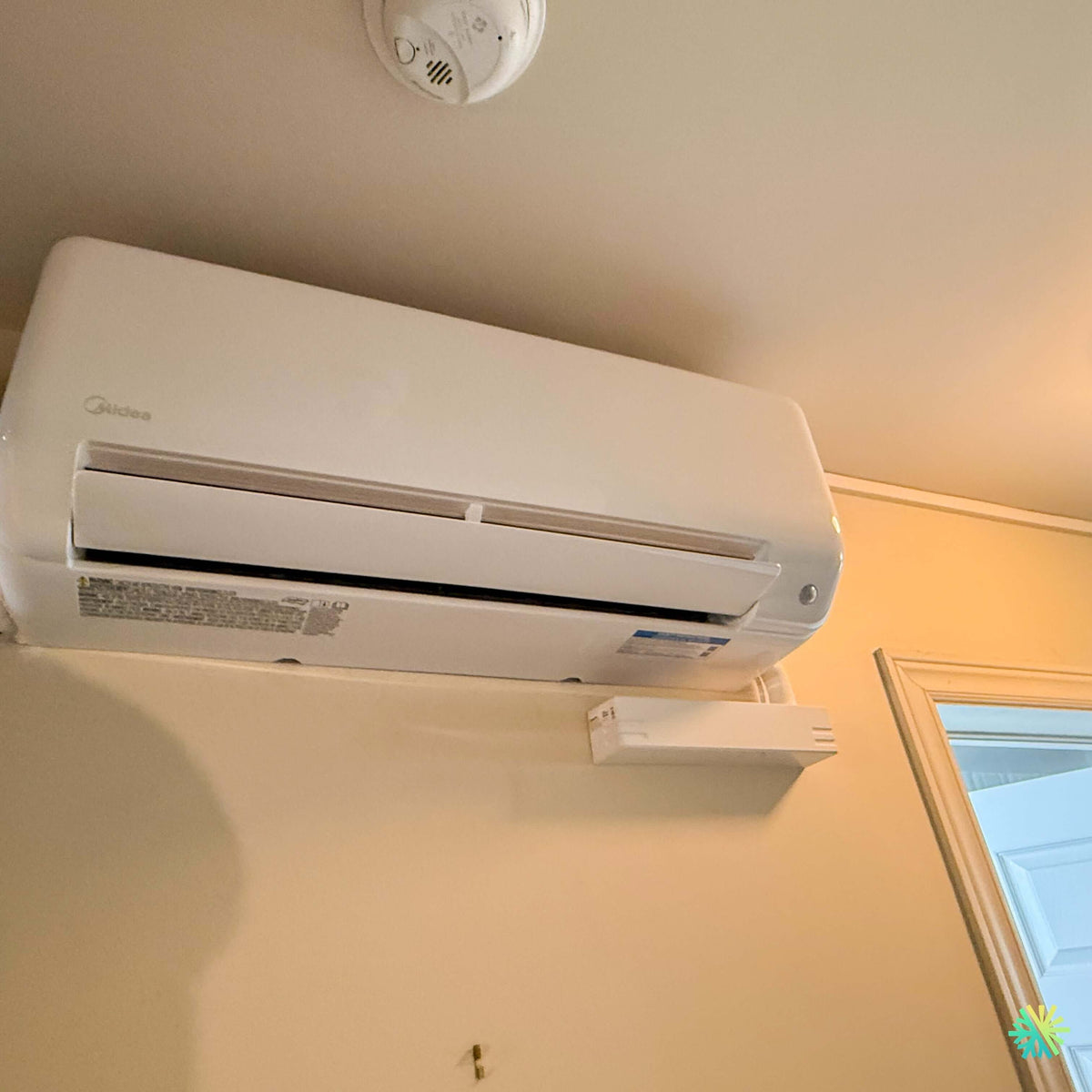

Sur la photo du projet de Carignan, l’unité intérieure est installée à proximité immédiate du plafond. À droite, nous disposions d’un espace relativement restreint avant l’encadrement d’une porte.

Un emplacement comme celui-ci doit être étudié avant le premier perçage.

Nous devions conserver une bonne diffusion de l’air

Une thermopompe murale projette l’air dans la pièce à travers son volet inférieur. Elle doit donc être placée de manière à favoriser une distribution efficace plutôt qu’à envoyer directement l’air dans un obstacle.

L’installation en hauteur aide l’air conditionné ou chauffé à se répartir dans la pièce, mais la hauteur seule ne suffit pas : il faut également tenir compte du mur opposé, du mobilier, des portes et de la façon dont les occupants utilisent l’espace.

Dans cette pièce, nous avons placé l’unité dans une zone supérieure dégagée afin de profiter de l’espace disponible sans empiéter sur l’ouverture adjacente.

La présence de la porte limitait notre marge de manœuvre

Une unité murale n’est jamais installée isolément. Derrière l’appareil, nous devons prévoir le passage des conduites frigorifiques, du câblage et du drain de condensation.

Ici, la proximité de l’encadrement de porte nécessitait un tracé particulièrement compact.

Sur la photo, le cache-tuyaux sort sous le côté droit de la thermopompe puis se dirige horizontalement. Nous avons ainsi évité un parcours intérieur inutilement long et conservé une finition discrète.

Nous avons également tenu compte des éléments déjà présents au plafond

La photo montre un détecteur installé au plafond au-dessus de la zone de la thermopompe. Lors d’une installation dans une pièce existante, nous devons composer avec les éléments déjà en place : détecteurs, luminaires, prises, moulures, portes, armoires, poutres ou autres équipements.

Une bonne implantation consiste à intégrer la thermopompe à cet environnement sans créer de conflit avec les composantes existantes.

Pourquoi la MIDEA 28 convient bien à ce genre de configuration

La gamme multizone Midea est conçue pour offrir beaucoup de flexibilité au niveau des unités intérieures. Le fabricant présente notamment des unités murales, consoles, cassettes et solutions gainables, avec la possibilité de combiner différents formats selon le bâtiment.

Cette flexibilité est importante dans nos projets sur la Rive Sud, parce que deux pièces d’une même maison peuvent imposer des contraintes complètement différentes.

Une chambre peut convenir parfaitement à un climatiseur mural, alors qu’un autre espace pourrait nécessiter une approche différente. L’intérêt du multizone est justement de centraliser la production de chauffage et de climatisation au niveau de l’unité extérieure tout en adaptant la distribution intérieure.

Les unités murales Midea All Easy Pro proposées dans plusieurs capacités

La documentation Midea consacrée aux unités murales All Easy Pro présente plusieurs capacités, notamment 6 000, 9 000, 12 000, 18 000, 24 000 et 30 000 BTU/h. Elles utilisent une alimentation de 208/230 V, monophasée, 60 Hz.

Cette diversité de capacités est importante.

Dans une installation triple zone, nous ne cherchons pas nécessairement à installer trois unités intérieures identiques. Nous cherchons plutôt à sélectionner une capacité adaptée à chaque charge thermique.

Une petite chambre bien isolée n’a pas les mêmes besoins qu’un salon avec plusieurs fenêtres ou qu’un espace ouvert exposé au soleil.

Trois zones ne signifient donc pas trois fois la même capacité

C’est l’un des points que nous expliquons régulièrement à nos clients à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud.

Une thermopompe multizone ne devrait pas être dimensionnée en additionnant simplement la superficie totale de la propriété puis en divisant le résultat en trois.

Nous devons plutôt regarder chaque zone séparément :

• superficie et volume de la pièce;
• nombre de murs extérieurs;
• qualité de l’isolation;
• orientation et exposition solaire;
• superficie des fenêtres;
• étage où se trouve la pièce;
• présence d’un sous-sol ou d’un garage;
• circulation naturelle de l’air;
• utilisation réelle de la pièce.

Une chambre située à l’étage peut demander beaucoup plus de climatisation pendant l’été qu’une pièce comparable au rez-de-chaussée. À l’inverse, un espace comportant davantage de surfaces extérieures peut perdre plus rapidement sa chaleur en hiver.

Une combinaison trois zones documentée avec un rendement SEER2 pouvant atteindre 25

La documentation technique de la gamme MIDEA présente notamment une combinaison trois zones Extreme Heat composée de trois unités intérieures All Easy Pro de 6 000 BTU et d’un condenseur MO3HX-H18B-2A. Cette combinaison est associée à la référence AHRI 215471457.

Pour cette combinaison de référence, Midea indique :

• alimentation de 208/230 V, 1 phase, 60 Hz;
• capacité indiquée de 19 000 BTU/h en climatisation;
• capacité indiquée de 20 000 BTU/h en chauffage;
• SEER2 de 25;
• EER2 de 15;
• valeur de rendement saisonnier en chauffage indiquée à 10,4;
• capacité de chauffage indiquée de 19 000 BTU/h à 5 °F, soit environ -15 °C, selon le tableau de performance du fabricant.

Ces valeurs démontrent le niveau de performance que peut atteindre la plateforme lorsqu’elle est utilisée avec une combinaison certifiée précise.

Il faut cependant conserver une distinction importante : les valeurs AHRI et les rendements s’appliquent à des combinaisons précises d’unités intérieures et extérieures. Deux installations commercialisées sous la même famille MIDEA 28 peuvent donc présenter des données différentes selon les capacités retenues.

Le comportement inverter joue un rôle important dans une maison à plusieurs zones

Midea utilise une technologie inverter qui permet au système d’adapter sa capacité lorsque les besoins thermiques changent. Selon le fabricant, le compresseur et les ventilateurs peuvent ajuster leur fonctionnement lorsque toutes les pièces n’ont pas besoin du même niveau de chauffage ou de climatisation.

Pour le propriétaire, cette modulation est particulièrement intéressante dans un système triple zone.

Prenons une situation typique à Carignan : en fin d’après-midi, une pièce située du côté ensoleillé peut demander davantage de climatisation alors qu’une chambre du côté opposé est déjà à sa température de consigne.

Un système multizone peut adapter son fonctionnement à ces besoins variables plutôt que de traiter toutes les pièces comme un seul grand espace.

Un point technique trop souvent oublié : la capacité du condenseur reste déterminante

L’une des erreurs les plus fréquentes dans la comparaison de soumissions multizones consiste à additionner les BTU inscrits sur les unités intérieures et à considérer automatiquement ce total comme la capacité disponible simultanément.

La documentation Midea précise que si la charge totale des unités intérieures dépasse la capacité nominale de l’unité extérieure, la capacité pratique disponible à chaque unité peut être réduite, et que ce phénomène est particulièrement perceptible en chauffage.

Voilà pourquoi nous portons autant d’attention aux tables de combinaison Midea.

Le bon système n’est pas nécessairement celui qui possède le plus grand total de BTU inscrit sur papier. C’est celui dont la combinaison correspond correctement aux besoins de la propriété.

De la finition intérieure à la mise en service : ce que nous surveillons sur une installation MIDEA triple zone

L’installation photographiée à Carignan illustre bien notre approche : une unité intérieure doit fonctionner correctement, mais elle doit aussi s’intégrer proprement au bâtiment.

Un cache-tuyaux intérieur propre fait partie de l’installation

Sur cette unité MIDEA, le cache-tuyaux blanc se fond avec l’appareil et le mur.

Ce détail peut sembler essentiellement esthétique. Il est pourtant également fonctionnel.

Le cache-tuyaux permet de regrouper et de protéger les éléments qui passent entre l’unité intérieure et le reste du système. Il facilite aussi une installation beaucoup plus nette qu’un ensemble de lignes laissées exposées.

Dans une chambre, un corridor ou une pièce de vie, cette finition est particulièrement importante puisque les occupants voient l’installation tous les jours.

Le drainage de condensation doit être pensé dès le départ

En mode climatisation, une unité intérieure retire de l’humidité de l’air et produit de l’eau de condensation.

Cette eau doit pouvoir être évacuée correctement.

Lors de nos installations, nous planifions donc la pente et le parcours du drain en même temps que les lignes frigorifiques. Un mauvais drainage peut provoquer des problèmes qui n’ont rien à voir avec la qualité de la thermopompe elle-même : écoulement, accumulation d’eau ou entretien plus compliqué.

C’est pourquoi nous ne traitons jamais le drain comme un détail à régler à la fin.

La mise en service d’un triple zone exige de vérifier plusieurs circuits

Un système triple zone comporte davantage de connexions qu’un système simple zone.

La documentation Midea décrit notamment la technologie SynchroConnect, conçue pour faciliter la vérification de la correspondance entre le câblage des unités intérieures et les conduites frigorifiques raccordées au condenseur.

Cette fonction illustre bien l’une des particularités des installations multizones : lorsque plusieurs circuits rejoignent une seule unité extérieure, l’identification et la vérification méthodique de chaque raccordement deviennent essentielles.

Les erreurs que nous voulons éviter sur une thermopompe triple zone

Une installation comme celle de Carignan permet aussi de rappeler plusieurs erreurs fréquentes.

Choisir l’emplacement d’une tête uniquement parce que le mur est libre

Une unité intérieure doit être positionnée selon la circulation de l’air et la configuration de la pièce, pas uniquement selon la facilité d’installation.

Installer une unité trop près d’un obstacle

Porte, plafond, armoire, rideau ou meuble peuvent nuire à la circulation de l’air ou à l’entretien. Chaque emplacement doit être évalué individuellement.

Négliger le tracé intérieur des conduites

Un mauvais parcours peut laisser une finition visuellement lourde pendant toute la durée de vie du système.

Surdimensionner les unités intérieures

Ajouter davantage de BTU n’améliore pas automatiquement le confort. Le dimensionnement doit correspondre aux charges thermiques réelles.

Comparer les thermopompes uniquement selon le SEER2

Le SEER2 est important, mais il ne raconte pas toute l’histoire. Pour une thermopompe utilisée au Québec, il faut aussi examiner la performance en chauffage, la combinaison AHRI, le dimensionnement, la qualité de l’installation et l’utilisation des différentes zones.

Subventions : pourquoi nous vérifions toujours la combinaison exacte

Une thermopompe peut être performante sans nécessairement être admissible à toutes les aides financières disponibles.

Pour vérifier une subvention, il faut considérer le condenseur exact, les unités intérieures exactes et la combinaison AHRI certifiée.

Dans la documentation Midea, la combinaison trois zones Extreme Heat mentionnée précédemment possède par exemple la référence AHRI 215471457.

Cette référence est beaucoup plus utile qu’une simple mention « MIDEA 28 » lorsque vient le moment de vérifier un programme d’aide.

Chez AirGreen, nous recommandons donc toujours de confirmer l’admissibilité selon la combinaison effectivement installée et selon les critères du programme en vigueur au moment des travaux.

Une installation discrète, mais beaucoup de décisions techniques derrière la photo

La photo de cette thermopompe MIDEA à Carignan montre finalement quelque chose de très simple : une unité blanche, installée en hauteur, avec une courte section de cache-tuyaux blanc.

Mais derrière cette apparente simplicité se trouvent plusieurs décisions importantes : emplacement, dégagements, direction du soufflage, passage des conduites, drainage, accès pour l’entretien, dimensionnement de la zone et coordination avec les deux autres unités du système.

C’est cette approche que nous appliquons chez AirGreen à nos installations de thermopompes murales et multizones à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud.

Dans un système triple zone, chaque unité intérieure fait partie d’un ensemble. La réussite du projet dépend donc autant de la qualité de chacun des trois emplacements que de la performance du condenseur extérieur.

Pour cette installation de MIDEA MIDEA 28 à Carignan, notre objectif était clair : obtenir trois zones de confort réellement utiles tout en intégrant proprement les unités au bâtiment. Le résultat visible sur la photo reflète exactement cette priorité : une installation compacte, structurée et adaptée à l’espace disponible.
