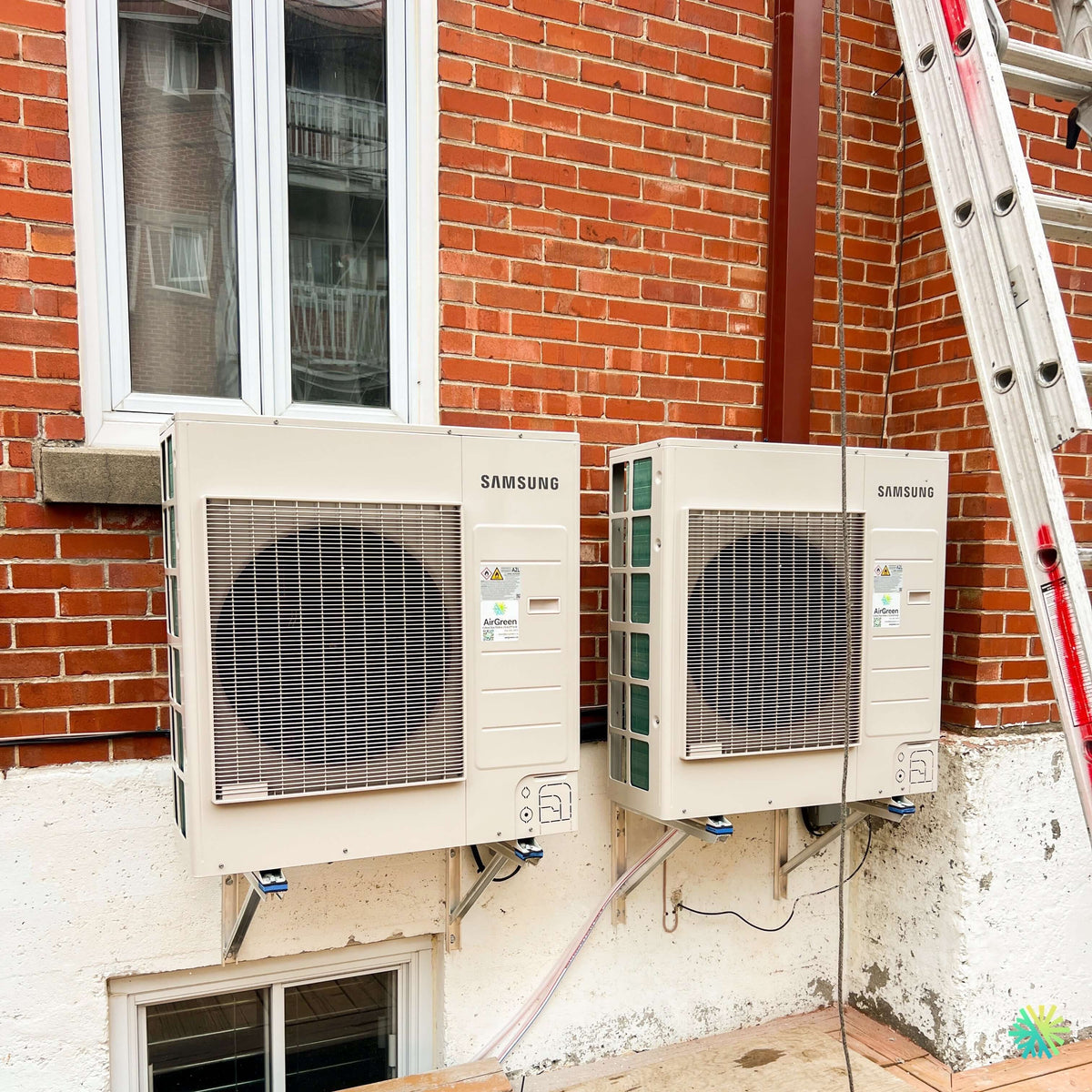

Deux systèmes indépendants installés avec précision sur une façade à espace restreint
Cette installation réalisée par notre équipe à Dollard-des-Ormeaux, dans l’ouest de Montréal, illustre parfaitement un défi fréquent dans les propriétés multilogements et les maisons comportant plusieurs zones de confort : comment installer deux thermopompes murales sans encombrer le terrain, sans obstruer les fenêtres et sans nuire à l’accès autour du bâtiment?
La solution retenue consistait à installer deux thermopompes murales SAMSUNG WindFree™ MaxHeat, chacune possédant son propre groupe extérieur. Les deux unités ont été fixées au mur sur des supports métalliques robustes, à une hauteur soigneusement déterminée. Cette configuration permet de libérer complètement le sol tout en protégeant les appareils contre la neige, l’eau accumulée, les feuilles et les débris.
Sur cette propriété en brique, l’espace disponible était limité par plusieurs éléments : une fenêtre au rez-de-chaussée, une fenêtre de sous-sol, une descente verticale de structure, le passage étroit entre les bâtiments et les parcours nécessaires pour les conduites frigorifiques. Notre équipe devait donc considérer simultanément la solidité de l’ancrage, la circulation d’air, l’accessibilité future pour l’entretien et l’apparence générale de l’installation.
Le résultat est une installation CVAC compacte, ordonnée et fonctionnelle, conçue pour offrir un chauffage efficace durant l’hiver québécois et une climatisation confortable pendant les périodes chaudes et humides.
Pourquoi installer deux thermopompes SAMSUNG plutôt qu’un seul appareil?
Dans une propriété divisée en plusieurs espaces, étages ou logements, un seul système mural ne distribue pas toujours la température uniformément. La chaleur produite par une unité intérieure circule difficilement derrière les portes fermées, dans les pièces éloignées ou entre des niveaux séparés.
L’installation de deux systèmes indépendants offre plusieurs avantages :
- une température ajustable séparément dans chaque zone;
- une meilleure distribution du chauffage et de la climatisation;
- moins de dépendance envers les plinthes électriques;
- la possibilité de faire fonctionner seulement la zone occupée;
- un confort mieux adapté aux habitudes de chaque occupant;
- une certaine redondance en cas d’entretien sur l’un des systèmes.
Dans ce projet à Dollard-des-Ormeaux, les deux groupes extérieurs n’ont pas été empilés ni installés directement au sol. Ils ont été placés côte à côte, avec un dégagement suffisant pour permettre à chacun d’aspirer et d’évacuer l’air correctement.
Cette distinction est importante. Une thermopompe qui manque d’espace autour de son échangeur peut recycler son propre air, travailler inutilement plus fort et perdre une partie de son efficacité. Lorsqu’il y a plusieurs appareils sur une même façade, leur positionnement doit donc être pensé comme un ensemble et non comme deux installations isolées.
La technologie SAMSUNG WindFree™ au service d’un confort plus uniforme
La gamme SAMSUNG WindFree™ MaxHeat est conçue pour assurer le chauffage et la climatisation à partir d’un même système. En mode climatisation, la technologie WindFree™ vise à réduire la sensation désagréable d’un courant d’air froid dirigé constamment vers les occupants.
Après avoir abaissé la température de la pièce, l’unité intérieure peut diffuser l’air plus doucement à travers de nombreuses micro-ouvertures. Cette distribution graduelle est particulièrement appréciable dans une chambre, un salon, un bureau à domicile ou une pièce où les occupants demeurent assis pendant de longues périodes.
En chauffage, une thermopompe extrait l’énergie présente dans l’air extérieur afin de la transférer à l’intérieur. Même lorsque la température extérieure descend sous le point de congélation, l’air contient encore de l’énergie thermique exploitable. Le compresseur modulant adapte ensuite sa puissance aux besoins réels du bâtiment.
Contrairement à un appareil qui fonctionne uniquement à pleine puissance avant de s’arrêter brusquement, une thermopompe à technologie inverter peut réduire progressivement son régime lorsque la température demandée est presque atteinte. Cette modulation favorise :
- une température intérieure plus stable;
- des cycles moins brusques;
- un fonctionnement généralement plus silencieux;
- une meilleure gestion de la consommation d’électricité;
- une diminution des variations de confort.
La capacité exacte, les rendements saisonniers et l’admissibilité à une aide financière dépendent toutefois de la combinaison précise des numéros de modèles intérieur et extérieur. Ces renseignements doivent toujours être confirmés à partir de la fiche technique et du numéro de référence reconnu au moment de l’achat.
Des supports muraux adaptés à une façade de maçonnerie
Le choix des supports constituait une partie essentielle de cette installation de thermopompes murales à Montréal. Une unité extérieure comporte un compresseur, un ventilateur, un échangeur et plusieurs composants mécaniques. Son poids ainsi que les vibrations produites pendant son fonctionnement doivent être repris par une structure adéquate.
Nos techniciens ont installé chaque appareil sur un support mural métallique individuel. Les équerres ont été positionnées de manière à :
- répartir correctement le poids;
- conserver les appareils parfaitement au niveau;
- maintenir un espace sous chaque unité;
- éviter l’obstruction des fenêtres;
- faciliter l’évacuation de l’eau de dégivrage;
- rendre les panneaux de service accessibles;
- préserver un dégagement entre les deux équipements.
Les points de fixation sur une façade en brique doivent être choisis avec soin. Une installation ne consiste pas simplement à percer la maçonnerie et à suspendre l’appareil. Nous évaluons le type de mur, l’état des matériaux, la position des ouvertures et la capacité des ancrages à supporter les charges prévues.
Des isolateurs antivibrations sont également visibles sous les appareils. Ces composants contribuent à limiter la transmission des vibrations mécaniques aux supports et à la structure du bâtiment.
Une hauteur choisie pour affronter la neige et le dégivrage
Installer une unité extérieure directement au sol peut sembler plus simple, mais cette méthode n’est pas toujours appropriée au climat du Grand Montréal. En hiver, la neige peut s’accumuler rapidement autour de l’échangeur. L’eau produite pendant les cycles de dégivrage peut aussi geler sous l’appareil et former une masse de glace.
En fixant les deux unités à une hauteur sécuritaire, nous avons conservé un dégagement important sous les appareils. Cette décision aide à protéger :
- les entrées d’air latérales et arrière;
- la partie inférieure de l’échangeur;
- les points de drainage;
- les conduites et connexions;
- l’accès nécessaire au nettoyage saisonnier.
Le dégivrage est un fonctionnement normal d’une thermopompe en hiver. Lorsque l’humidité extérieure gèle sur l’échangeur, le système inverse temporairement son cycle afin de faire fondre cette accumulation. L’eau obtenue doit ensuite pouvoir s’écouler librement.
Une erreur fréquente consiste à poser l’unité trop près du sol ou au-dessus d’une surface où l’eau ne peut pas être évacuée. La glace finit alors par remonter vers la base de l’appareil. Une hauteur adaptée réduit considérablement ce risque, bien qu’une inspection occasionnelle demeure recommandée pendant les épisodes de gel et de neige abondante.
Un parcours de conduites planifié autour des ouvertures
Les conduites reliant chaque unité intérieure à son groupe extérieur comprennent habituellement les tuyaux frigorifiques isolés, le câblage de communication et l’alimentation requise selon la configuration électrique. Le drainage de condensation doit également suivre une pente appropriée lorsqu’il fonctionne par gravité.
Dans ce projet, les parcours devaient contourner les fenêtres et s’intégrer à la géométrie particulière de la façade. Nous avons planifié les sorties pour éviter :
- les courbes excessivement serrées;
- les conduites exposées inutilement;
- les zones susceptibles de retenir l’eau;
- les conflits avec les cadres de fenêtres;
- une traversée murale mal scellée;
- un accès difficile aux raccords techniques.
Le diamètre des conduites ne doit jamais être choisi uniquement selon l’apparence de l’appareil. Il doit respecter exactement les exigences du fabricant pour la combinaison installée. Une mauvaise dimension de tuyauterie peut perturber le retour d’huile, modifier la vélocité du frigorigène et affecter la fiabilité du compresseur.
Après le raccordement, une installation professionnelle comprend notamment une épreuve d’étanchéité, une mise sous vide adéquate et une vérification du fonctionnement. Ces étapes ne sont pas visibles sur la photographie finale, mais elles jouent un rôle déterminant dans la durabilité du système.
L’accès pour l’entretien a été conservé
L’espace disponible devant les deux appareils est relativement étroit. La présence d’une échelle sur la photo montre aussi que le travail en hauteur devait être organisé avec précision.
Malgré ces contraintes, les unités ont été positionnées de façon à rendre accessibles :
- les panneaux électriques;
- les valves de service;
- les raccordements frigorifiques;
- les filtres et échangeurs extérieurs;
- les points de fixation;
- les zones nécessitant une inspection.
Cette accessibilité est trop souvent négligée. Un appareil peut sembler parfaitement installé le jour des travaux, mais devenir très coûteux à entretenir si un mur, une clôture, un balcon ou une deuxième unité empêche ensuite l’ouverture de son panneau.
Chez AirGreen, nous planifions donc aussi pour les années suivant l’installation. Un technicien doit pouvoir effectuer un diagnostic, vérifier les pressions lorsque requis, nettoyer l’échangeur et remplacer une composante sans devoir démonter l’appareil voisin.
Ce projet à Dollard-des-Ormeaux révèle les détails qui distinguent une installation durable
Les erreurs que nous évitons lors d’une installation à deux unités
L’installation de plusieurs thermopompes sur une même façade demande une coordination plus rigoureuse que celle d’un seul appareil. Parmi les erreurs les plus courantes, on trouve :
Des unités installées trop près l’une de l’autre
Un espace insuffisant peut réduire la circulation d’air, compliquer le nettoyage et rendre certains panneaux impossibles à retirer.
Une fixation uniquement dans des matériaux fragiles
Les charges ne doivent pas reposer sur un parement inadéquat ou sur une maçonnerie détériorée. Le type d’ancrage doit correspondre au support réel.
Une hauteur insuffisante
Une unité placée trop bas devient vulnérable à la neige soufflée, aux accumulations de glace et aux débris.
Des conduites laissées sans protection
Les isolants exposés aux rayons UV, aux animaux et aux impacts se dégradent plus rapidement. Une finition protectrice bien planifiée améliore la durabilité et l’apparence.
Une puissance choisie uniquement selon la superficie
La superficie constitue seulement un point de départ. L’isolation, l’exposition solaire, le nombre de fenêtres, la hauteur des plafonds, les infiltrations d’air et l’organisation des pièces influencent aussi la charge thermique.
Hydro-Québec recommande d’ailleurs de vérifier l’admissibilité du modèle, d’évaluer correctement sa puissance, de tenir compte de l’enveloppe du bâtiment et de porter attention au niveau sonore avant l’achat.
Une thermopompe correctement dimensionnée est plus importante qu’un appareil surdimensionné
Une thermopompe plus grosse n’est pas automatiquement meilleure. En climatisation, un appareil surdimensionné peut atteindre trop rapidement la température demandée et réduire sa durée de fonctionnement. Il dispose alors de moins de temps pour retirer l’humidité de l’air.
Un système sous-dimensionné peut, à l’inverse, fonctionner continuellement sans répondre pleinement aux besoins pendant les températures extrêmes.
Pour déterminer la configuration appropriée, nous considérons notamment :
- la surface réellement desservie;
- la disposition des pièces;
- la qualité de l’isolation;
- le nombre de niveaux;
- l’orientation du bâtiment;
- la fenestration;
- la présence de portes entre les zones;
- le chauffage existant;
- les contraintes du panneau électrique.
Dans certains bâtiments de Dollard-des-Ormeaux, de Montréal, de Laval, de Longueuil, de la Rive Nord ou de la Rive Sud, deux thermopompes de capacité modérée donnent un meilleur résultat qu’un seul appareil très puissant placé dans une zone centrale.
Aide financière LogisVert : vérifier la combinaison exacte avant de promettre un montant
Une thermopompe efficace peut être admissible à une aide financière du programme LogisVert d’Hydro-Québec, mais l’admissibilité ne repose pas uniquement sur le nom commercial SAMSUNG WindFree™ MaxHeat. La combinaison exacte des unités intérieure et extérieure doit apparaître sur la liste applicable à la date d’installation.
Hydro-Québec précise que le montant et la liste des modèles admissibles peuvent changer. La liste en vigueur au moment où la thermopompe est installée doit donc être consultée avant de confirmer une subvention.
Pour certains immeubles multilogements répondant à des conditions particulières, une bonification peut porter l’aide à 220 $ par 1 000 BTU/h de capacité de chauffage à −8 °C, au lieu de 120 $, pour une thermopompe murale certifiée ENERGY STAR® pour climat froid. Parmi les critères annoncés figurent notamment la présence de deux logements ou plus, une construction datant de 1995 ou avant et la localisation dans une zone ciblée de précarité énergétique.
Nous recommandons de conserver soigneusement :
- la facture détaillée;
- les numéros de modèles;
- les numéros de série;
- la référence AHRI ou ENERGY STAR® applicable;
- la preuve de paiement;
- les photographies des plaques signalétiques;
- la date officielle d’installation.
Nos conseils après l’installation
Pour tirer le meilleur rendement des thermopompes, nous recommandons de les utiliser comme source principale de chauffage pendant la majeure partie de l’hiver, tout en conservant le chauffage électrique existant comme appoint.
Une stratégie simple consiste à régler la thermopompe à une température confortable et les plinthes environ deux degrés plus bas. Hydro-Québec donne notamment l’exemple d’une thermopompe réglée à 21 °C et de plinthes réglées à 19 °C afin d’éviter que les deux systèmes chauffent inutilement en même temps.
Nous conseillons également de :
- nettoyer régulièrement les filtres des unités intérieures;
- ne pas bloquer l’entrée ou la sortie d’air;
- retirer la neige autour des unités extérieures sans frapper les ailettes;
- éviter de fermer et rouvrir continuellement les appareils;
- utiliser une température stable;
- faire inspecter le système si un bruit inhabituel, une perte de capacité ou une accumulation anormale de glace apparaît.
Une réalisation adaptée à l’architecture de la propriété
Ce projet de thermopompes murales SAMSUNG à Dollard-des-Ormeaux démontre qu’une installation réussie repose autant sur la planification que sur l’équipement choisi.
Les deux groupes extérieurs ont été intégrés dans un espace limité, au-dessus des ouvertures du sous-sol et sous la fenestration principale. Les supports muraux libèrent le passage, la hauteur protège les appareils contre les accumulations hivernales et l’espacement facilite leur fonctionnement ainsi que leur entretien.
Chaque propriété impose ses propres contraintes. Une façade en brique, un passage latéral étroit, un balcon, une copropriété, un mur mitoyen ou plusieurs logements exigent des solutions différentes. Notre rôle consiste à déterminer l’emplacement qui respecte à la fois les exigences techniques du fabricant, la structure du bâtiment, la réglementation applicable et les besoins réels des occupants.
