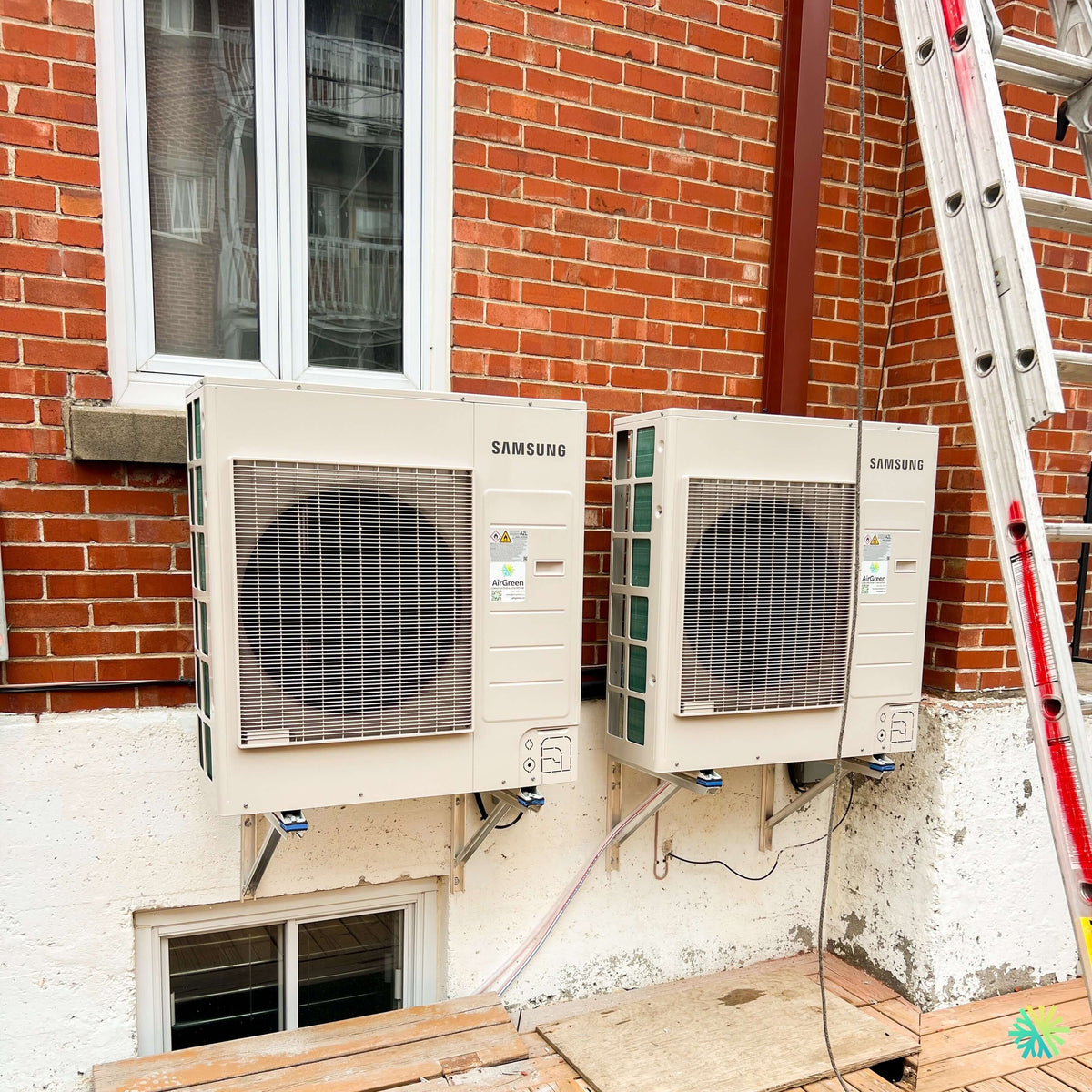

Deux groupes extérieurs intégrés avec précision sur une façade de brique au-dessus d’une fenêtre de sous-sol
Cette installation de thermopompes murales à Ville Mont-Royal demandait beaucoup plus qu’un simple choix d’emplacement sur un mur extérieur. La configuration du bâtiment imposait plusieurs contraintes simultanées : une façade de brique, une fondation recouverte d’enduit, une fenêtre de sous-sol directement sous la zone de travail, une terrasse en bois et un espace limité entre les différents éléments architecturaux.
Nous avons installé deux groupes extérieurs Samsung WindFree™ MaxHeat sur des supports muraux indépendants. L’unité de gauche utilise un châssis plus large, tandis que celle de droite présente un format plus compact. Cette différence de gabarit correspond à deux besoins thermiques distincts dans le bâtiment, chaque système ayant été sélectionné en fonction de la zone intérieure qu’il devait chauffer et climatiser.
La photographie montre également les conditions réelles du chantier : des échelles étaient nécessaires pour travailler sur la façade, la terrasse devait demeurer praticable et les appareils devaient être positionnés sans condamner la fenêtre située au niveau inférieur. Le résultat est une installation CVAC structurée, accessible et adaptée aux hivers de la région de Montréal.
Pourquoi deux thermopompes indépendantes ont été retenues
Deux unités extérieures distinctes indiquent ici la présence de deux systèmes autonomes. Cette configuration permet de contrôler séparément les zones desservies plutôt que d’imposer une seule température à l’ensemble du bâtiment.
Le choix de deux thermopompes indépendantes peut être particulièrement pertinent lorsque :
- les pièces sont situées sur des étages différents;
- les besoins de chauffage varient d’une zone à l’autre;
- une partie du bâtiment reçoit davantage de soleil;
- les occupants utilisent les espaces selon des horaires différents;
- la configuration intérieure limite la circulation naturelle de l’air;
- chaque logement ou chaque étage doit conserver son propre contrôle.
À Ville Mont-Royal, de nombreuses propriétés comportent des divisions intérieures, des agrandissements ou des niveaux dont les charges thermiques ne sont pas uniformes. Une seule unité intérieure placée dans un corridor ou un salon ne peut pas toujours distribuer efficacement l’air vers des pièces fermées.
Avec deux systèmes, il devient possible de maintenir une température confortable dans la première zone sans faire fonctionner inutilement la seconde. Cette autonomie améliore aussi la souplesse d’utilisation : une unité peut fonctionner en climatisation ou en chauffage pendant que l’autre demeure arrêtée.
Une implantation calculée autour de la fenêtre de sous-sol
La fenêtre visible sous l’unité de gauche constituait l’une des principales contraintes. Nous devions préserver son accès tout en maintenant les thermopompes suffisamment hautes pour les protéger contre la neige et les accumulations de glace.
Une unité placée trop bas aurait pu :
- bloquer une partie de la fenêtre;
- compliquer son ouverture ou son remplacement;
- recevoir davantage d’éclaboussures et de débris;
- se retrouver entourée de neige compactée;
- déverser l’eau de dégivrage trop près du cadre;
- réduire l’espace disponible sur la terrasse.
À l’inverse, une installation excessivement haute aurait compliqué l’entretien, le nettoyage des échangeurs et les interventions sur les panneaux électriques ou frigorifiques.
Nous avons donc positionné les supports à une hauteur qui permet de conserver une zone libre au-dessus de la fenêtre tout en maintenant les appareils accessibles avec l’équipement approprié. Cette planification est essentielle dans une installation de thermopompe murale à Montréal, où la neige au sol et les cycles de gel-dégel doivent être considérés dès le départ.
Des supports muraux indépendants pour chaque unité extérieure
Chaque thermopompe repose sur son propre ensemble de supports métalliques. Cette méthode permet d’adapter précisément la position de chaque appareil à son poids, à son gabarit et à l’espace disponible.
Les supports ont été fixés dans la section de fondation plutôt que déposés directement sur la terrasse. Cette solution offre plusieurs avantages :
- elle libère la surface de circulation;
- elle évite d’ajouter une charge permanente sur les planches;
- elle protège les appareils contre les déplacements du bois;
- elle limite le contact avec la neige et les feuilles;
- elle facilite l’inspection sous les unités;
- elle permet à l’eau de dégivrage de s’écouler sous les appareils.
Une terrasse extérieure peut bouger légèrement avec l’humidité, les variations saisonnières et le vieillissement du bois. Une thermopompe déposée sur une structure qui se déforme peut perdre son niveau, transmettre des vibrations ou exercer une tension sur les raccordements frigorifiques.
En fixant les supports à une partie appropriée du bâtiment, nous obtenons une base plus stable et mieux adaptée à la durée de vie des équipements.
Des coussinets antivibrations visibles sous les appareils
Les pieds des deux unités reposent sur des isolateurs antivibrations. Ces éléments, visibles en bleu sous les appareils, créent une séparation entre le châssis de la thermopompe et le support métallique.
Ils contribuent à :
- réduire les vibrations transmises au bâtiment;
- limiter les bruits de résonance à l’intérieur;
- stabiliser les unités;
- protéger les points d’appui;
- absorber une partie des mouvements produits par le compresseur.
Cette précaution est particulièrement importante lorsqu’une thermopompe est installée près d’une chambre, d’un salon ou d’un logement voisin. Une unité extérieure peut être relativement silencieuse dans l’air libre, mais une fixation inadéquate peut transformer le mur en surface de résonance.
Deux appareils rapprochés sans créer de conflit d’air
L’espace entre les unités extérieures devait être soigneusement planifié. Chaque thermopompe aspire l’air à travers son échangeur et le rejette par sa grille frontale. Si deux appareils sont installés trop près l’un de l’autre ou entourés par des obstacles, leur circulation d’air peut être perturbée.
Sur ce chantier, les grilles frontales demeurent entièrement dégagées. Aucun écran, panneau de terrasse ou garde-corps fermé ne se trouve directement devant les ventilateurs.
Nous avons aussi tenu compte :
- du mur latéral situé à droite;
- du dégagement derrière les échangeurs;
- de l’espace entre les deux châssis;
- de l’accès aux panneaux de service;
- de la possibilité de nettoyer les serpentins;
- du déplacement de l’air chaud ou froid rejeté.
La circulation d’air ne doit jamais être évaluée uniquement lorsque le système fonctionne en climatisation. En chauffage, l’échangeur extérieur devient froid et l’appareil doit périodiquement effectuer des cycles de dégivrage. Une mauvaise implantation peut favoriser la formation de glace et réduire le rendement.
Une installation sous une façade de brique sans compromettre l’enveloppe du bâtiment
Le bâtiment présente une combinaison de brique rouge au niveau supérieur et de fondation enduite dans la partie basse. Les conduites frigorifiques et le câblage devaient être acheminés sans endommager inutilement la maçonnerie ni créer des pénétrations difficiles à étanchéifier.
Lors d’une installation sur ce type de bâtiment, nous devons vérifier :
- l’emplacement des joints de mortier;
- l’épaisseur du mur;
- la présence possible de fils ou de tuyaux;
- la pente du passage vers l’extérieur;
- l’étanchéité autour des conduites;
- la protection de l’isolant frigorifique;
- le trajet du drain de condensation.
Une pénétration murale mal scellée peut laisser entrer de l’air, de l’eau ou des insectes. Elle peut également créer une zone froide autour des conduites pendant l’hiver. Nous utilisons donc une méthode de scellement adaptée au matériau rencontré et au type de raccordement.
Une hauteur qui tient compte de l’eau de dégivrage
Pendant le fonctionnement hivernal, une thermopompe retire de la chaleur de l’air extérieur. Du givre peut alors se former sur l’échangeur, et l’appareil déclenche périodiquement un cycle de dégivrage.
L’eau produite doit pouvoir s’écouler sous le groupe extérieur sans :
- former un bloc de glace autour de la base;
- tomber sur le cadre de la fenêtre;
- s’accumuler sur un passage utilisé;
- endommager la terrasse;
- bloquer les ouvertures inférieures de l’appareil.
La gamme Samsung WindFree MaxHeat est conçue pour le climat froid et comprend un dispositif de chauffage du bac inférieur destiné à favoriser l’évacuation de l’eau et à réduire les accumulations de glace. Samsung annonce également une capacité de chauffage maintenue à 100 % à -15 °C et un fonctionnement en chauffage jusqu’à -30 °C, selon la combinaison sélectionnée.
Même avec un bac chauffant, l’espace sous l’unité demeure essentiel. Aucun dispositif interne ne peut compenser une thermopompe enfouie dans la neige ou installée au-dessus d’une surface où l’eau ne peut pas s’évacuer.
Rendement, confort WindFree et admissibilité aux aides financières
Une gamme adaptée à plusieurs besoins thermiques
La série Samsung WindFree™ MaxHeat est offerte en plusieurs capacités, notamment 9 000, 12 000, 15 000, 18 000 et 24 000 BTU. Le rendement varie selon la combinaison exacte de l’unité intérieure et du groupe extérieur. Samsung publie notamment des valeurs SEER2 allant jusqu’à 25 pour certains formats, avec des valeurs HSPF2 pouvant atteindre 11 selon la capacité.
La différence de dimensions entre les deux appareils visibles sur la photographie ne permet toutefois pas, à elle seule, d’identifier leur capacité exacte. Chez AirGreen, nous ne déterminons jamais les BTU d’une thermopompe uniquement en observant son châssis.
Pour confirmer les caractéristiques d’une installation, nous utilisons :
- le numéro complet de l’unité extérieure;
- le numéro de l’unité intérieure;
- la combinaison certifiée AHRI;
- les données de rendement du fabricant;
- la capacité de chauffage reconnue à basse température.
Cette vérification est particulièrement importante pour les demandes de subvention. Deux appareils qui portent la même marque commerciale peuvent produire des montants d’aide financière différents.
Comment fonctionne la diffusion WindFree
Les unités intérieures Samsung WindFree utilisent une façade comportant de nombreuses microperforations. Une fois que la température de la pièce s’est rapprochée de la consigne, l’appareil peut diffuser l’air climatisé par ces ouvertures plutôt que de maintenir un jet direct par le grand volet.
Samsung indique que la vitesse de l’air en mode WindFree demeure sous 0,15 mètre par seconde, un niveau associé à une sensation d’air pratiquement immobile.
Cette méthode est utile dans les pièces où les occupants se trouvent près de l’unité intérieure, notamment :
- une chambre;
- un bureau;
- un salon;
- une salle à manger;
- un logement de dimensions compactes.
Le système peut d’abord utiliser un soufflage plus direct pour atteindre la température demandée, puis passer à une diffusion plus douce pour la maintenir. Le mode WindFree ne remplace donc pas un bon dimensionnement ni un emplacement réfléchi de l’unité intérieure.
Contrôle intelligent et gestion de la consommation
La gamme peut être commandée avec l’application SmartThings, qui permet notamment de modifier les réglages, de consulter le fonctionnement de l’appareil et de suivre certaines données de consommation. Les fonctions offertes dépendent du modèle, de la configuration et de la connexion réseau.
Pour que cette connectivité soit réellement utile, nous expliquons au client les réglages qui influencent le plus le rendement :
- éviter les changements constants de consigne;
- maintenir une température raisonnablement stable;
- nettoyer régulièrement les filtres;
- ne pas bloquer l’unité intérieure avec des meubles;
- utiliser la modulation plutôt que d’arrêter continuellement le système;
- conserver le chauffage d’appoint disponible lorsque requis.
Une thermopompe à compresseur variable est généralement plus efficace lorsqu’elle peut moduler sa capacité pendant de longues périodes plutôt que d’alterner constamment entre l’arrêt complet et la puissance maximale.
LogisVert : le numéro AHRI doit être vérifié pour chaque système
Une thermopompe efficace peut être admissible à l’aide financière LogisVert d’Hydro-Québec. Pour les installations réalisées à compter du 26 novembre 2025, Hydro-Québec exige que les thermopompes admissibles soient certifiées ENERGY STAR.
L’aide régulière applicable à une thermopompe climat froid est calculée à raison de 120 $ par 1 000 BTU/h de capacité de chauffage à -8 °C. Le montant ne dépend donc pas simplement de la capacité nominale utilisée dans le nom commercial de l’appareil.
Dans le cas de cette installation à deux systèmes, chaque combinaison doit être recherchée séparément à l’aide de son numéro AHRI ou de ses modèles intérieur et extérieur. L’outil de recherche d’Hydro-Québec permet d’évaluer le montant associé à chaque thermopompe, et la demande doit être transmise dans les neuf mois suivant la date d’installation.
Bonification possible pour certains multilogements
Depuis le 15 juin 2026, certains immeubles multilogements admissibles peuvent recevoir une bonification portant le taux total à 220 $ par 1 000 BTU/h à -8 °C pour une thermopompe murale climat froid.
Cette bonification n’est pas automatique. Le bâtiment doit notamment respecter plusieurs critères concernant son année de construction, son nombre de logements, son emplacement, sa valeur foncière et le mode de facturation de l’électricité.
Pour un projet à Ville Mont-Royal, nous recommandons de confirmer les critères avant de calculer un montant dans le budget. L’adresse municipale et le type de propriété peuvent influencer directement l’admissibilité.
Les erreurs à éviter dans une installation de deux unités extérieures
Déterminer les capacités à partir de la taille des châssis
Un boîtier plus large ne fournit pas une information suffisante sur le rendement à basse température. Le numéro de modèle et le certificat AHRI doivent toujours être consultés.
Installer les deux appareils à la même hauteur sans tenir compte du bâtiment
L’alignement visuel est important, mais les fenêtres, les panneaux de service et le trajet des conduites peuvent nécessiter un léger décalage.
Fixer les supports uniquement dans le revêtement
La brique, l’enduit ou le parement ne constituent pas toujours des points d’ancrage adéquats. Les fixations doivent correspondre à la structure et au poids réel de l’appareil.
Oublier les vibrations transmises au mur
Les isolateurs sous les pieds réduisent les vibrations, mais les supports doivent également être rigides, de niveau et correctement serrés.
Placer une unité trop près du coin
Le mur adjacent peut limiter l’aspiration d’air et compliquer l’accès au panneau latéral. Les dégagements du fabricant doivent être vérifiés avant le perçage.
Négliger la terrasse sous les appareils
L’eau de dégivrage, la glace et l’accès au sous-sol doivent être pris en compte. Une installation terminée ne doit pas créer un danger sur un passage utilisé par les occupants.
L’entretien futur a été considéré dès l’installation
Une installation compacte doit rester accessible. Notre équipe doit pouvoir retirer les panneaux, nettoyer les échangeurs et vérifier les raccordements sans démonter l’autre thermopompe.
L’entretien CVAC de ces appareils comprend notamment :
- le nettoyage des échangeurs extérieurs;
- l’élimination des feuilles et des débris;
- l’inspection des supports;
- la vérification des isolateurs;
- le contrôle des conduites frigorifiques;
- l’inspection des fils;
- la vérification de l’écoulement sous les unités;
- le nettoyage approfondi des unités intérieures lorsque requis.
En hiver, le propriétaire doit aussi éviter de pelleter la neige directement contre les appareils. Après une tempête, la zone devant et sous chaque unité doit rester dégagée sans utiliser d’outil pouvant endommager l’échangeur.
Une réalisation adaptée à l’architecture de Ville Mont-Royal
Ce chantier démontre qu’il est possible d’intégrer deux thermopompes murales Samsung WindFree MaxHeat sur une façade résidentielle sans condamner les ouvertures ni surcharger la terrasse.
Notre travail a permis de conserver :
- l’accès à la fenêtre du sous-sol;
- un espace de circulation sur la terrasse;
- une bonne ventilation devant les deux unités;
- une hauteur adaptée aux conditions hivernales;
- des supports indépendants et stables;
- une séparation antivibrations;
- un accès raisonnable pour l’entretien;
- une implantation cohérente avec la façade de brique.
Chez AirGreen, nous réalisons des projets semblables à Ville Mont-Royal, Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Chaque installation est planifiée selon les dimensions réelles du bâtiment, les pertes de chaleur, la structure extérieure, les fenêtres, l’accès au chantier et les exigences de service à long terme.
