Installation d'un échangeur d'air Broan-NuTone série AI à technologie Virtuo, VRC à bouches latérales, à Saint-Polycarpe

Porte ouverte : l'anatomie d'un VRC, et pourquoi son noyau est monté sur la pointe

La plupart des propriétaires n'ouvriront jamais leur échangeur d'air. Ils savent qu'il existe, ils entendent parfois son ventilateur changer de régime, et ils appellent un technicien quand quelque chose cloche. C'est dommage, parce que l'intérieur d'un VRC est l'un des appareils les plus simples et les plus logiques de toute la mécanique du bâtiment — et parce que la moitié de son entretien peut être faite par n'importe qui, sans outil.

Sur ce chantier à Saint-Polycarpe, nous avons profité de la mise en service pour ouvrir le caisson devant les propriétaires et leur montrer, pièce par pièce, ce qu'ils venaient d'acheter. Cet article reprend cette visite.

Saint-Polycarpe : soixante-dix kilomètres carrés de plaine agricole

Saint-Polycarpe couvre 70,73 km², dont 70,01 km² de terre ferme, dans la MRC de Vaudreuil-Soulanges, au sud-ouest du Québec, non loin de la frontière ontarienne. Le territoire appartient aux basses-terres du Saint-Laurent : plat, drainé, et traversé en son centre par la rivière Delisle, qui le coupe du nord-ouest vers le sud-est avant de rejoindre le fleuve.

L'économie y est agricole. On y cultive à grande échelle, et des exploitations maraîchères locales y produisent une centaine de variétés de fruits, de légumes et de fines herbes destinées aux marchés régionaux. Le village conserve son église patrimoniale et une microbrasserie établie depuis le début des années 2000.

Cette réalité agricole a une conséquence directe sur l'air que respirent les résidents. Entre les travaux du printemps et les récoltes de l'automne, la charge de poussières, de pollens et de spores transportée par le vent est nettement plus élevée qu'en milieu urbain. Un échangeur d'air installé à Saint-Polycarpe ne travaille pas dans les mêmes conditions qu'un appareil installé dans un condo de Montréal ou un jumelé de Laval. Sa filtration compte davantage, et son calendrier d'entretien doit être plus serré. Nous y reviendrons.

Le contexte de l'installation

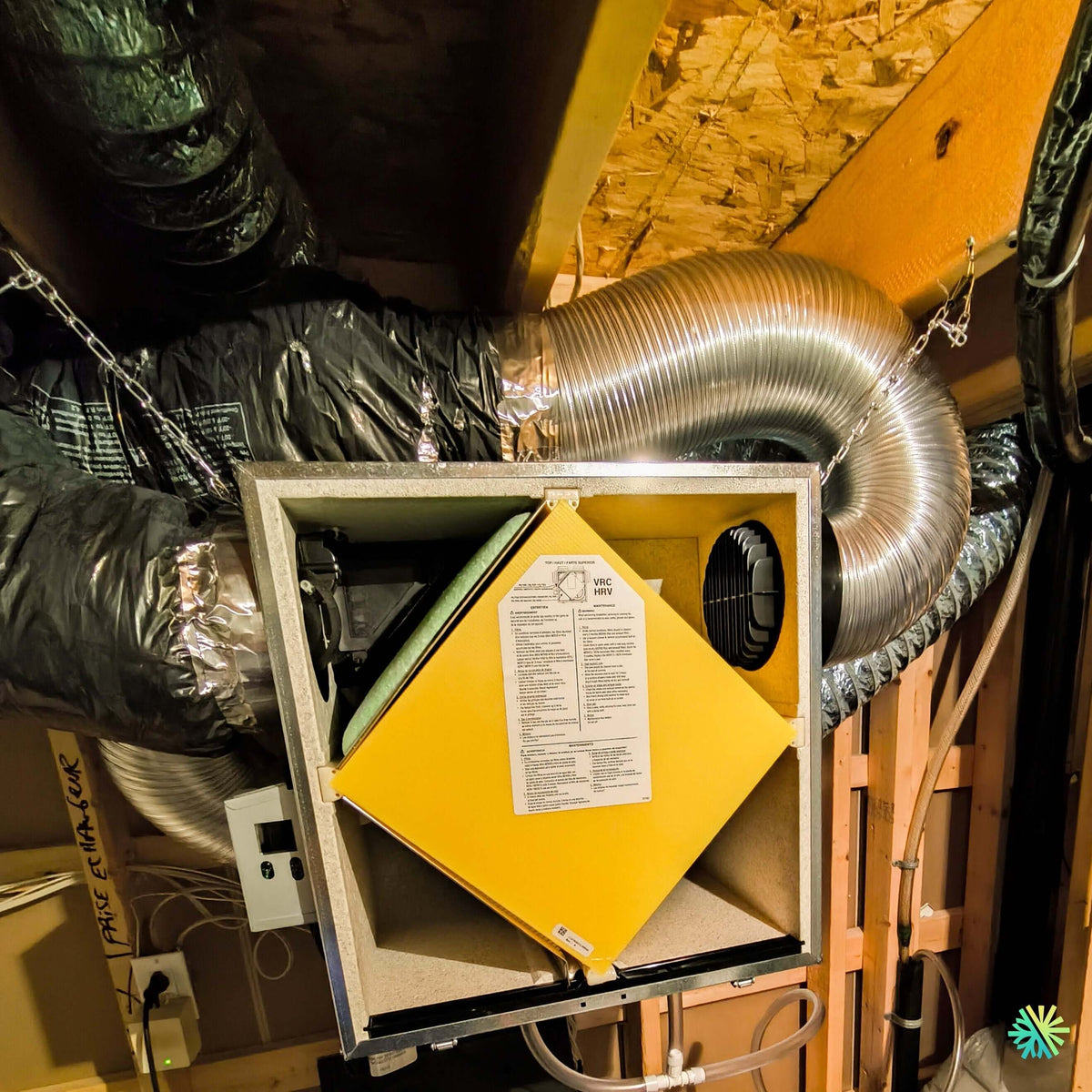

L'appareil est suspendu par chaînes dans la cave de service, sous un sous-plancher en panneaux OSB, entre les solives. Il s'agit d'un VRC à bouches latérales de la série AI, à technologie Virtuo, raccordé sur un réseau de conduits dédié : flexible isolé à gaine noire pour les branches en contact avec l'air extérieur, conduit d'aluminium pour la liaison courte vers le mur.

L'alimentation électrique se fait par une prise dédiée, et le montant de bois qui la porte a été identifié à la main par notre technicien : « prise échangeur ». Ce genre de détail ne coûte rien et évite qu'un futur électricien, un plombier ou le propriétaire lui-même ne coupe le mauvais circuit dans dix ans. Nous l'appliquons systématiquement.

La commande murale a été fixée à proximité immédiate, sur la charpente, avec son afficheur visible depuis l'appareil — la position logique pour la mise en service et pour l'entretien. Les appareils de la série AI acceptent en plus des commandes secondaires installées dans les pièces de vie et des minuteries de salle de bain, qui déclenchent une ventilation d'appoint sans que personne ait à descendre au sous-sol.

Ce que l'on voit quand la porte s'ouvre

La porte du caisson bascule et se retient par des attaches aux quatre coins. Aucun outil n'est nécessaire. Voici, de gauche à droite et de haut en bas, ce qui apparaît.

Le noyau récupérateur, monté sur la pointe

C'est la pièce maîtresse, et sa position surprend toujours : le noyau est un bloc carré inséré en diagonale, posé sur une pointe, au centre du caisson.

Ce n'est pas un caprice de designer. Le noyau d'un VRC fonctionne à flux croisés : l'air vicié qui sort de la maison et l'air neuf qui y entre traversent le bloc perpendiculairement, dans des couches alternées séparées par de minces parois. Les deux flux échangent leur chaleur à travers ces parois, sans jamais se mélanger. Aucune odeur, aucun polluant, aucune humidité ne passe d'un côté à l'autre.

Le montage en diagonale répond à trois besoins simultanés :

• Il inscrit la plus grande diagonale possible du bloc dans un caisson carré, ce qui maximise la surface d'échange pour un encombrement donné.
• Il oriente les quatre faces du noyau vers les quatre bouches de l'appareil, ce qui simplifie la circulation interne.
• Il place une pointe vers le bas, de sorte que la condensation qui se forme sur les parois froides s'écoule par gravité vers le bac de récupération, au lieu de stagner à plat dans le bloc.

Ce dernier point est celui qui explique la longévité des appareils bien conçus. Un noyau où l'eau stagne devient un support de croissance biologique en quelques saisons.

Les filtres — il y en a deux, pas un

L'erreur la plus répandue chez les propriétaires est de croire qu'un échangeur d'air ne comporte qu'un seul filtre, celui de l'air entrant.

Il y en a deux, montés en diagonale de part et d'autre du noyau, chacun en amont d'un flux :

• Le filtre d'alimentation nettoie l'air neuf venu de l'extérieur avant qu'il n'entre dans la maison. C'est celui auquel tout le monde pense.
• Le filtre d'évacuation nettoie l'air vicié aspiré de la maison avant qu'il ne traverse le noyau. Son rôle n'est pas de protéger les occupants, mais de protéger le noyau contre la poussière domestique, les mousses de sécheuse, les poils d'animaux et les résidus de cuisson. C'est le filtre le plus négligé, et le plus responsable de l'encrassement prématuré des noyaux que nous démontons.

Les appareils de la série AI sont livrés avec des filtres MERV 8 lavables. Nous détaillons plus loin la question de la mise à niveau.

Les deux ventilateurs et le registre motorisé

De part et d'autre du noyau se trouvent deux ventilateurs indépendants, entraînés par des moteurs PMSM/ECM — des moteurs synchrones à aimant permanent à commutation électronique. Un ventilateur pousse l'air neuf vers la maison, l'autre expulse l'air vicié.

L'appareil comporte aussi un registre motorisé qui gère le cycle de dégivrage. Par grand froid, l'humidité de l'air sortant gèle sur les parois du noyau. Le registre modifie alors temporairement la circulation pour faire fondre ce givre, puis rétablit le fonctionnement normal. Ce cycle est automatique et n'exige aucune intervention.

Le bac et le drain de condensation

Au bas du caisson, un bac recueille l'eau qui s'écoule de la pointe inférieure du noyau. Un raccord de drainage l'évacue par un boyau souple, visible sous l'appareil, raccordé en pente continue vers un renvoi.

Le volume d'eau produit surprend souvent. Par temps très froid, un VRC qui ventile une maison occupée peut évacuer plusieurs litres par jour. Ce n'est pas un défaut : c'est exactement l'humidité excédentaire que l'on veut sortir du bâtiment.

Le repère HAUT / TOP : le détail qui rend l'entretien réversible

Une étiquette est apposée directement sur le noyau. Elle porte les instructions d'entretien en trois langues, la mention VRC / HRV, et surtout une indication de position : HAUT / TOP / PARTE SUPERIOR.

Cette flèche n'est pas décorative. Un noyau réinséré à l'envers ou pivoté d'un quart de tour :

• envoie la condensation vers un coin sans drainage, où elle s'accumule ;
• désaligne les canaux d'air par rapport aux bouches, ce qui écroule le débit ;
• peut, dans certaines configurations, mettre les deux flux en communication.

Nous insistons toujours sur ce point avec les propriétaires : photographiez le noyau en place avant de le sortir. Trois secondes qui évitent un appel de service.

L'entretien que vous pouvez faire vous-même, et celui qu'il faut nous laisser

La procédure, pas à pas

Voici exactement ce que nous montrons aux clients à la fin de chaque installation CVAC de ventilation. Comptez quinze minutes la première fois, cinq les suivantes.

1. Débranchez l'appareil. La prise dédiée est à portée de main — c'est précisément pourquoi nous l'installons là et pourquoi nous l'identifions. Ne vous fiez pas au mode veille de la commande murale.
2. Ouvrez la porte et laissez-la reposer sur ses attaches.
3. Photographiez l'intérieur avant de toucher à quoi que ce soit.
4. Retirez les deux filtres. Ils glissent hors de leurs guides diagonaux.
5. Nettoyez-les. Aspirateur pour la poussière sèche, puis rinçage à l'eau tiède avec un savon doux si nécessaire. Séchez-les complètement avant de les remettre : un filtre humide remis en place devient un milieu de culture.
6. Sortez le noyau en le tirant par sa poignée, en gardant en tête le repère HAUT.
7. Nettoyez le noyau à l'eau tiède et au savon doux, en rinçant dans le sens des canaux. Laissez égoutter.
8. Vérifiez le bac et le drain. L'eau doit s'écouler librement. Un boyau pincé ou encrassé se voit immédiatement.
9. Remontez filtres et noyau dans le bon sens, refermez, rebranchez.

Les moteurs ne demandent aucune lubrification. Ils sont scellés. Toute huile ajoutée y fait plus de tort que de bien.

Ce qu'il ne faut jamais faire

• Pas de lave-vaisselle. La chaleur déforme les parois du noyau de façon irréversible.
• Pas de jet haute pression. Il écrase les canaux et perce les parois.
• Pas de solvant, de javellisant ni de nettoyant abrasif.
• Pas de fonctionnement sans filtres, même « juste quelques jours ». Toute la poussière va directement dans le noyau, où elle est bien plus difficile à retirer.
• Pas de bloc désodorisant dans le caisson ou les conduits.

MERV 8 ou MERV 13 : l'arbitrage réel en zone agricole

C'est la question que les clients de Saint-Polycarpe et des secteurs ruraux de la Rive-Sud nous posent le plus souvent, et la réponse mérite d'être nuancée plutôt que vendue.

Le MERV 8 livré de série retient efficacement les grosses particules : poussières, pollens de grande taille, fibres, poils. Il est lavable, donc son coût d'exploitation est nul.

Le MERV 13 capte en plus les particules fines, dont une bonne part des aérosols et des spores. Sur le papier, c'est mieux. Dans les faits, trois conséquences doivent être pesées :

1. Il n'est pas lavable. C'est un filtre plissé à remplacer, donc un coût récurrent — plus élevé en zone agricole, où il se charge vite.
2. Il oppose une résistance plus forte au passage de l'air. Les moteurs ECM compensent automatiquement jusqu'à un certain point, mais ils le font en consommant davantage.
3. Le débit doit être revérifié après la mise à niveau. Un appareil réglé avec un MERV 8 et converti au MERV 13 sans nouvelle vérification peut se retrouver sous le débit de ventilation requis pour la maison. C'est l'étape que personne ne fait, et c'est celle qui compte.

Notre position : le MERV 13 se justifie lorsqu'un occupant présente une sensibilité respiratoire connue, ou lorsque la maison borde directement un champ en culture intensive. Autrement, un MERV 8 lavé au bon rythme fait un meilleur travail réel qu'un MERV 13 laissé six mois de trop dans son cadre.

Les signaux qui indiquent d'appeler un technicien

L'entretien courant vous appartient. Les situations suivantes relèvent de nous :

• De l'eau ailleurs que dans le bac — appareil hors niveau, drain obstrué ou noyau mal remonté.
• De la glace visible sur le noyau en dehors d'un cycle de dégivrage, ou un cycle de dégivrage qui ne se termine pas.
• Un débit affiché qui ne correspond plus au réglage, ou un appareil qui tourne constamment à plein régime.
• Un bruit nouveau : sifflement, cliquetis, vibration transmise au plancher.
• De la condensation aux fenêtres qui persiste malgré une ventilation en marche — signe classique d'un déséquilibre ou d'un raccordement inversé.
• Toute intervention sur les registres, les moteurs, la configuration d'installation ou l'équilibrage.

La technologie Virtuo recalibre le débit en continu, ce qui règle une grande partie des dérives lentes. Elle ne corrige pas un défaut de raccordement ni un conduit écrasé.

Le calendrier, adapté au milieu agricole

En milieu urbain, deux nettoyages de filtres par année suffisent généralement. À Saint-Polycarpe, nous recommandons quatre.

Sur le plan financier

Un mot bref, parce que la question revient. Aucun programme québécois ne verse actuellement d'aide destinée spécifiquement à un échangeur d'air en maison existante, ni à une mise à niveau de filtration. Le levier reste Rénoclimat, dont l'évaluation énergétique ouvre la porte à des montants sur les travaux d'isolation et d'étanchéité — travaux qui, eux, rendent la ventilation mécanique d'autant plus nécessaire. Nous validons l'admissibilité dossier par dossier plutôt que d'annoncer un chiffre à l'avance.
