Installation d'un échangeur d'air Broan-NuTone V130H80RT (série AI, technologie Virtuo) à Vaudreuil-sur-le-Lac, dans Vaudreuil-Soulanges

SELF CHECK à l'écran : l'appareil se vérifie lui-même, et voici ce qu'il regarde

Vaudreuil-sur-le-Lac est l'un des plus petits villages de la Montérégie : un peu plus de mille habitants, une enclave boisée coincée entre Vaudreuil-Dorion et le lac des Deux Montagnes, à quelques minutes de L'Île-Cadieux. Le village a commencé sa vie comme lieu de villégiature — des chalets d'été sous les grands arbres, occupés de juin à septembre — puis s'est transformé, résidence par résidence, en municipalité habitée à l'année.

Ce passé laisse deux traces que nous retrouvons sur presque tous nos chantiers du secteur : des bâtiments agrandis par étapes, avec des enveloppes hétérogènes et peu d'espace mécanique, et un couvert forestier dense qui influence directement le positionnement des composantes extérieures.

Le mandat

La résidence est une ancienne maison de villégiature convertie, environ 1 800 pi² habitables sur deux niveaux, trois chambres, chauffée par une thermopompe centrale avec appoint électrique. Le sous-sol est partiellement aménagé.

Les propriétaires nous ont contactés après un hiver difficile : condensation abondante sur les fenêtres du côté lac, une odeur qui s'installait dans le sous-sol dès février, et un sentiment général d'air stagnant les jours où personne n'ouvrait de porte.

Relevés avant travaux, en avril :

• Humidité relative de 55 % au niveau principal, 60 % au sous-sol.
• Aucune ventilation mécanique continue.
• Trois ventilateurs de salle de bain sur interrupteur, dont un débranché.
• Aucun appareil à combustion dans la maison.

L'appareil retenu : Broan-NuTone V130H80RT

Calcul du débit pour cette maison :

• Par la formule : 0,01 × 1 800 = 18, plus 7,5 × (3 + 1) = 30. Total : 48 pi³/min.
• Par le tableau de référence (1 501 à 3 000 pi², 2 à 3 chambres) : 60 pi³/min.

Consigne retenue : 60 pi³/min en régime continu, 105 pi³/min en grande vitesse — soit environ 88 % du maximum certifié à pression réelle, ce qui laisse la réserve nécessaire pour l'encrassement normal du réseau.

SELF CHECK : le mode que personne ne sait interpréter

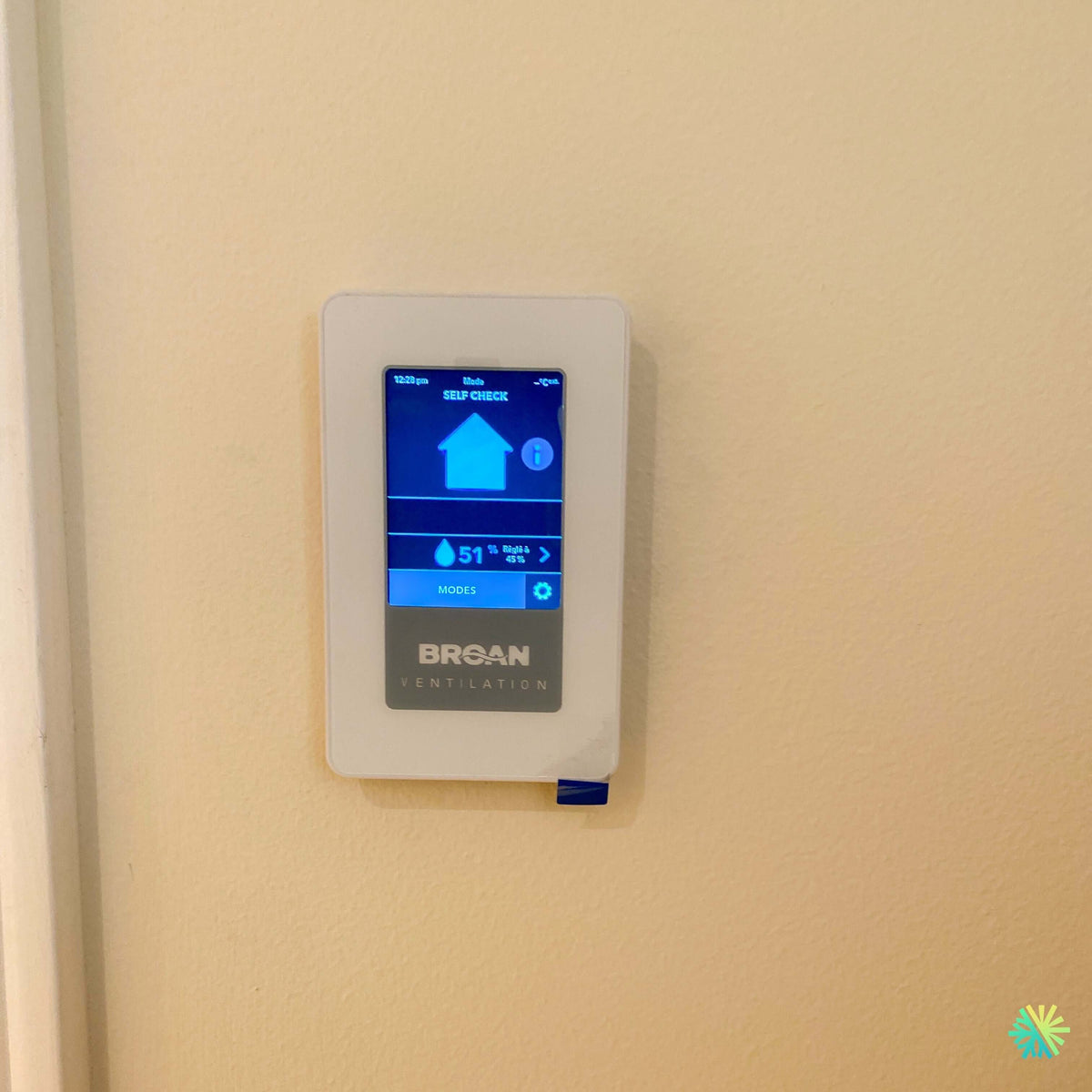

La photo de ce chantier montre la commande murale affichant SELF CHECK, avec l'icône de maison en mode plein et aucune flèche de circulation. C'est l'autodiagnostic de l'appareil, et c'est un état normal — pas une panne.

Ce que l'appareil vérifie pendant cet autodiagnostic

La série AI intègre une routine de vérification interne qui contrôle, en quelques minutes :

• La réponse des deux moteurs — alimentation et évacuation — et leur capacité à atteindre les consignes programmées.
• La lecture des capteurs de débit intégrés sur chaque circuit.
• La manœuvre des registres motorisés, qui doivent s'ouvrir et se fermer complètement.
• La communication avec la commande murale et avec les capteurs raccordés.
• La cohérence des paramètres de configuration enregistrés à la mise en service.

Pendant ce test, l'appareil ne ventile pas normalement : il fait tourner ses moteurs selon une séquence définie. C'est pourquoi l'écran n'affiche aucune flèche de circulation d'air.

Quand il se déclenche

Trois situations principales :

1. À la mise sous tension, notamment après une panne électrique ou un débranchement.
2. À la demande du technicien, lors de la mise en service ou d'un entretien.
3. Automatiquement, lorsque l'électronique détecte une incohérence entre ce qu'elle commande et ce qu'elle mesure.

Ce qu'il faut faire, et surtout ne pas faire

Ne pas débrancher l'appareil. C'est le réflexe le plus courant, et le plus contre-productif : couper l'alimentation pendant un autodiagnostic relance simplement la séquence au rebranchement.

Laisser le test se terminer. L'appareil revient de lui-même à son mode normal une fois la vérification complétée, et l'écran réaffiche le mode de ventilation et les débits.

Si le mode persiste au-delà de quelques minutes ou revient sans cesse, l'appareil signale une anomalie réelle. C'est le moment d'appeler. Ce n'est pas le moment de couvrir l'écran ou de couper le disjoncteur.

Un détail que nous expliquons toujours : le déshumidistat est en pause

Sur la photo, l'écran indique 51 % mesurés pour une consigne réglée à 45 %. Dans un fonctionnement normal, ce dépassement ferait passer l'appareil en grande vitesse.

Pendant l'autodiagnostic, cette logique est suspendue. L'appareil exécute sa séquence de test, pas sa consigne d'humidité. Un propriétaire qui découvre son écran dans cet état conclut souvent que le déshumidistat ne fonctionne pas. Il fonctionne — il attend simplement la fin du test.

Le capteur de température extérieure, et ce qu'un tiret veut dire

En haut à droite de l'écran, la mention « –°C ext. » remplace une valeur numérique. Il n'y a pas de température extérieure affichée à cet instant.

À quoi sert cette lecture

La température extérieure n'est pas un ornement sur une commande de ventilation. Elle pilote deux fonctions :

• La logique de dégivrage, dont le déclenchement et la durée dépendent directement du froid extérieur.
• L'aide au réglage saisonnier, en donnant au propriétaire l'information dont il a besoin pour ajuster sa consigne d'humidité.

Ce qu'un tiret signifie

Trois causes possibles, dans l'ordre de fréquence :

1. L'appareil vient d'être mis sous tension et n'a pas encore de lecture stabilisée. C'est le cas ici, puisqu'il est en autodiagnostic. C'est normal et transitoire.
2. Le capteur n'est pas encore raccordé, situation que nous rencontrons sur des installations reprises où l'installateur précédent avait sauté cette étape.
3. Le capteur est défectueux ou son câblage est interrompu.

Si le tiret persiste plusieurs heures après un fonctionnement normal, il faut le traiter. Un appareil qui ne connaît pas la température extérieure applique une logique de dégivrage par défaut, moins adaptée qu'une logique pilotée par la mesure réelle.

Le dégivrage : ce qui se passe dans le noyau à -25 °C

C'est le mécanisme le moins expliqué de toute la ventilation résidentielle, et celui qui détermine la performance réelle d'un échangeur d'air au Québec.

Pourquoi un VRC givre

Le noyau de récupération met en contact thermique deux flux d'air séparés : l'air chaud et humide qui sort de la maison, et l'air froid et sec qui entre de l'extérieur.

En hiver, l'air sortant se refroidit progressivement en traversant le noyau. Il atteint d'abord son point de rosée — l'humidité condense, c'est le condensat que draine l'appareil. Puis, à l'extrémité la plus froide du noyau, cette condensation gèle.

Le givre s'accumule, obstrue les passages, fait chuter le débit et l'efficacité. Sans mécanisme de dégivrage, un VRC se bloquerait progressivement au cours d'une vague de froid prolongée.

Les deux stratégies

Le dégivrage par récirculation. L'appareil ferme le registre d'admission d'air extérieur et fait circuler l'air intérieur, chaud, à travers le noyau pour faire fondre le givre. Pendant le cycle, la maison continue de recevoir de l'air, et aucune dépression n'est créée. Cette stratégie exige des registres motorisés, dont la série AI est équipée d'origine.

Le dégivrage par évacuation seule. Le ventilateur d'alimentation s'arrête, tandis que l'air vicié continue de traverser le noyau et le réchauffe. C'est plus simple mécaniquement, mais pendant le cycle, la maison expulse sans introduire : elle passe en légère dépression. Dans un bâtiment muni d'un poêle, d'un foyer ou d'un appareil à combustion, cette différence n'est pas anodine.

Le préchauffage. Une troisième approche consiste à installer un préchauffeur électrique sur le conduit d'admission, pour que l'air entrant n'atteigne jamais la température de formation du givre. C'est efficace, mais cela ajoute une consommation électrique directe, et nous ne le proposons que lorsque la configuration l'exige réellement.

Ce que cela change pour le propriétaire

Trois points concrets :

• Les cycles de dégivrage sont normaux. Entendre l'appareil changer de régime par grand froid n'est pas un signe de défaillance.
• L'efficacité publiée en conditions de froid extrême — 67 % à pression réelle sur cet appareil — tient déjà compte de l'énergie dépensée en dégivrage. C'est exactement pourquoi ce chiffre est plus bas que les 77 % mesurés à 0 °C.
• Un capot d'admission givré ou obstrué aggrave tout. C'est la raison pour laquelle l'inspection hivernale des capots extérieurs n'est pas facultative.

Le chantier : un village boisé, des façades à préserver

Le positionnement des capots extérieurs

Vaudreuil-sur-le-Lac est un village où l'apparence des propriétés compte, et où le couvert d'arbres matures est une caractéristique du milieu. Le positionnement des composantes extérieures a donc été discuté avec les propriétaires avant le premier percement.

Nos règles, appliquées ici comme partout :

• Séparation d'au moins 1,8 m entre l'admission d'air frais et l'évacuation d'air vicié.
• Façade la moins exposée aux regards depuis la rue, sans compromettre le fonctionnement.
• Hauteur suffisante au-dessus du sol pour rester dégagés en cas d'accumulation de neige.
• À l'écart de la sortie de sécheuse et de tout autre point d'évacuation.
• Capot d'admission anti-rafale avec grillage à mailles fines, indispensable sous un couvert d'arbres.

Ce que les arbres matures imposent

Un capot d'admission placé sous des érables et des pins reçoit chaque automne des feuilles, des aiguilles et des samares, et chaque printemps du pollen en quantité. Un grillage colmaté réduit l'admission d'air frais, déséquilibre l'appareil, et aggrave la formation de givre en hiver.

Nous avons donc programmé avec le client deux inspections annuelles obligatoires plutôt que la recommandation générale habituelle : une en novembre, après la chute des feuilles, et une en juin, après la saison du pollen.

La mise en service en deux temps

Sur ce chantier, comme sur toutes nos installations de ventilation depuis quelques années, la mise en service se fait en deux visites.

Première visite, jour de l'installation. Programmation des consignes, lancement de l'autodiagnostic, vérification de la convergence des deux débits, amorçage du siphon, explication de la commande murale au client.

Seconde visite, deux à quatre semaines plus tard. Le réseau a eu le temps de se stabiliser et la maison a vécu son cycle normal. Nous relevons à nouveau les débits, nous vérifions l'humidité mesurée par rapport à la consigne, nous confirmons que le capteur extérieur rapporte correctement, et nous ajustons ce qui doit l'être.

C'est cette seconde visite qui distingue une installation livrée d'une installation vérifiée. La quasi-totalité des ajustements que nous faisons se produisent à ce moment-là.

Les erreurs à éviter

1. Débrancher l'appareil pendant un autodiagnostic, ce qui ne fait que relancer la séquence.
2. Conclure que le déshumidistat est défectueux parce que l'humidité mesurée dépasse la consigne pendant un mode SELF CHECK.
3. Ignorer un tiret persistant à la place de la température extérieure, et laisser l'appareil dégivrer selon une logique par défaut.
4. Prendre les cycles de dégivrage pour une panne et couper l'appareil en plein hiver.
5. Comparer une efficacité mesurée à 0 °C avec une efficacité en froid extrême, et croire que l'appareil sous-performe.
6. Placer un capot d'admission sous des arbres matures sans grillage à mailles fines, ni inspection saisonnière.
7. Considérer la mise en service terminée le jour de l'installation, sans visite de vérification.
8. Raccorder la sécheuse ou la hotte de cuisinière au réseau de l'échangeur d'air. Évacuation dédiée, sans exception.

Ce que nous retenons pour les maisons de villégiature devenues résidences principales

Six mois après la mise en service, l'humidité relative se stabilisait autour de 38 % au niveau principal en période froide, contre 55 % avant travaux, et autour de 42 % au sous-sol contre 60 %. Aucune condensation n'est réapparue sur les fenêtres du côté lac.

Le point que les propriétaires ont le plus apprécié n'était pas un chiffre. C'était de comprendre ce que leur appareil affichait. Une commande murale qu'on sait lire devient un outil de diagnostic; une commande qu'on ne comprend pas devient une source d'inquiétude, puis un bouton qu'on finit par ignorer.

Les subventions applicables

Le programme Rénoclimat du gouvernement du Québec prévoit une aide financière de l'ordre de 500 $ pour l'installation ou le remplacement d'un VRC ou d'un VRE, à la condition que l'appareil figure au répertoire des produits certifiés du Home Ventilating Institute (HVI). Le numéro de modèle inscrit sur la plaque de l'appareil permet de vérifier cette inscription en quelques secondes.

Deux conditions de procédure déterminantes :

• L'évaluation énergétique initiale doit précéder les travaux. Une évaluation réalisée après coup rend le dossier irrecevable.
• Une évaluation après travaux est nécessaire pour déclencher le versement.

Les montants et critères sont révisés périodiquement. Nous validons l'admissibilité au moment de la soumission plutôt que d'avancer un chiffre susceptible d'avoir changé.

L'entretien

• Aux 3 mois : nettoyer ou remplacer les filtres intérieurs, puis vérifier que les débits affichés sont revenus à leur consigne.
• Une fois par année : rincer le noyau de récupération, réamorcer le siphon de drain, vérifier que la température extérieure s'affiche correctement.
• En novembre et en juin : nettoyer les capots extérieurs. Sous couvert d'arbres, ces deux échéances sont fermes.
• Deux fois par hiver : ajuster la consigne du déshumidistat selon la température extérieure.
• Par grand froid : laisser l'appareil exécuter ses cycles de dégivrage sans intervenir.
