Installation d'une fournaise électrique GREE FLEXX R32 à Saint-Alexandre

L'aire minimale de la pièce : la règle A2L qui a failli changer tout le plan à Saint-Alexandre

Dans les villages du Haut-Richelieu, les sous-sols de maisons construites avant les années 1980 se ressemblent : murs de fondation parés au ciment, plafond bas, et un local mécanique découpé en coin par des cloisons ajoutées au fil des décennies. Celui de Saint-Alexandre ne faisait pas exception. C'est précisément dans ce type d'espace que le passage au réfrigérant R32 impose une vérification que la plupart des soumissions omettent encore.

Nous y avons installé une fournaise électrique GREE FLEXX R32 — plus exactement un appareil de traitement d'air GUD48AH2/G-D(U) avec section de chauffage électrique intégrée — raccordé à une unité extérieure GUD60W2/NhE-D(U). Voici pourquoi la première mesure que nous avons prise sur place n'était pas un calcul de charge thermique, mais un ruban à mesurer posé au sol.

La règle que le R32 impose et que peu d'entrepreneurs appliquent

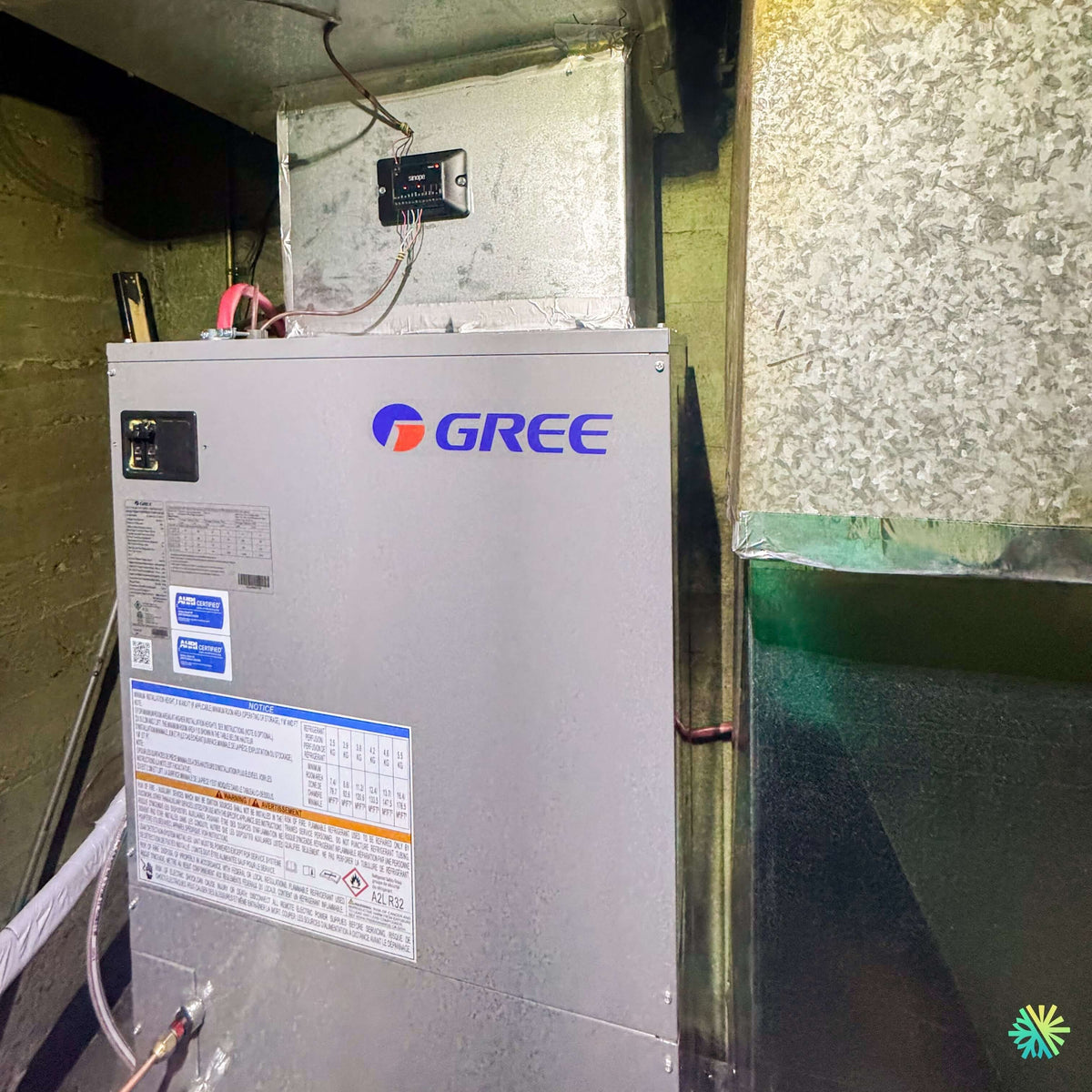

Le R32 est classé A2L : légèrement inflammable. Les fabricants apposent donc sur le cabinet un tableau réglementaire croisant la charge de réfrigérant du système avec l'aire minimale du local où l'appareil intérieur peut être installé. Ce tableau est imprimé noir sur blanc sur la grande étiquette NOTICE visible sur l'appareil de Saint-Alexandre.

Pour la gamme FLEXX, les valeurs sont les suivantes :

Le système installé ici transporte 4,6 kg (162,3 oz) de R32. Il exigeait donc un local d'au moins 13,7 m², soit environ 147,5 pi². Le local mécanique cloisonné du client en faisait à peine 90.

Une hauteur minimale d'installation de 0,6 m (2 pi) s'ajoute à cette exigence, l'appareil devant être surélevé pour éloigner toute fuite éventuelle du plancher, où les vapeurs de réfrigérant s'accumulent en premier.

Comment nous avons réglé le problème sans réduire la capacité

Trois options s'offraient à nous, et nous les avons présentées au client avec leurs conséquences réelles :

1. Réduire la capacité du système pour descendre sous 4,6 kg de charge. Solution simple, mais qui aurait laissé la maison sous-desservie lors des pointes de chaleur de juillet.
2. Déplacer l'appareil dans la partie ouverte du sous-sol. Rejetée : cela imposait de refaire l'ensemble du réseau de distribution.
3. Ouvrir le local mécanique sur le reste du sous-sol en retirant une cloison non porteuse ajoutée après construction, de manière à ce que le volume desservi respecte l'aire exigée.

Nous avons retenu la troisième. Une demi-journée de travail, aucune modification au réseau de gaines, et une conformité documentée au dossier du client. L'appareil a ensuite été positionné dans le coin de la fondation, surélevé conformément à la hauteur minimale prescrite.

Un entrepreneur pressé aurait simplement posé l'appareil et facturé. Nous voyons régulièrement, lors de nos appels d'entretien CVAC à Montréal, à Longueuil et sur la Rive-Nord, des systèmes A2L installés dans des placards fermés de 40 pi². Ces installations ne sont pas conformes, et cette non-conformité se retourne contre le propriétaire au moment d'une réclamation de garantie ou d'une inspection préachat.

Les caractéristiques du système installé

Le TRÉS2 de 19 de cette capacité mérite d'être souligné : c'est la valeur la plus élevée de toute la gamme, supérieure à celle des modèles plus petits. Contre-intuitif pour beaucoup de propriétaires, qui associent spontanément « plus gros » à « moins efficace ». Ici, le compresseur inverter de l'unité GUD60W2 travaille très rarement à pleine charge dans une maison de cette taille, et c'est ce fonctionnement prolongé à régime partiel qui produit le rendement saisonnier.

Un sous-sol non fini impose ses propres précautions

Le plénum et la condensation

Le mur de fondation paré au ciment, visible derrière l'appareil, reste froid une bonne partie de l'année et l'humidité relative d'un sous-sol non fini dépasse souvent 60 % en été. Nous avons donc scellé et isolé le plénum d'alimentation en tôle galvanisée, avec ruban aluminium sur chaque joint. Une gaine froide non isolée dans un sous-sol humide condense, l'eau coule le long de la tôle et finit par tacher le plancher — un défaut que le client attribue systématiquement à une fuite de l'appareil.

Le dégagement de service, mesuré avant et non après

L'appareil est installé dans un coin. Nous avons conservé le dégagement frontal requis pour retirer la porte d'accès au complet, sortir le ventilateur et accéder aux blocs d'éléments électriques. Ce détail paraît secondaire le jour de l'installation. Il devient déterminant huit ans plus tard, lorsqu'un technicien doit remplacer un contacteur un dimanche de janvier.

Le drain de condensat en sous-sol de campagne

Sur ce chantier, la ligne de condensat isolée descend vers un point d'évacuation avec pente continue et siphon d'une profondeur adaptée à la pression statique du ventilateur. Dans les secteurs de la Rive-Sud sans drain de plancher accessible, nous installons une pompe à condensat avec contact de sécurité relié au thermostat, de sorte qu'un débordement arrête le système au lieu d'inonder la dalle.

La gestion de la pointe hivernale

Un module de gestion de charge de fabrication québécoise est monté sur le plénum, juste au-dessus de l'appareil, et raccordé au circuit de commande basse tension.

Sa fonction est simple à comprendre et sous-estimée dans ses effets : lors des périodes de pointe hivernale, il peut restreindre le recours à la section de chauffage électrique — la partie la plus énergivore du système — tout en laissant la thermopompe, qui chauffe jusqu'à -30 °C, assurer le confort. La maison reste chauffée, mais le kilowattheure le plus coûteux de l'année n'est pas consommé.

Ce type de montage n'a d'intérêt que si le point de bascule entre thermopompe et éléments électriques est correctement configuré au départ. Réglé aux valeurs d'usine, un système bascule souvent sur l'électrique bien trop tôt, et aucun module de délestage ne rattrape ce mauvais réglage de base.

Ce qu'il faut vérifier avant de faire installer un système au R32 en Montérégie

Les questions à poser à tout entrepreneur en soumission

1. Quelle est la charge exacte de réfrigérant du système proposé, en kilogrammes ? Un entrepreneur qui l'ignore n'a pas consulté la fiche technique.
2. Quelle est l'aire minimale de local exigée pour cette charge, et mon local la respecte-t-il ? La réponse doit être un chiffre mesuré, pas une impression.
3. La hauteur minimale d'installation de 0,6 m est-elle respectée ?
4. La sonde de détection de fuite A2L, incluse d'usine, sera-t-elle raccordée et testée ?
5. Quel calcul de charge du panneau électrique a été fait avant de choisir la puissance de la section électrique ? L'appareil intérieur seul demande un MCA de 7,1 A et un MOCP de 15 A ; l'unité extérieure exige 39,9 A de MCA et 45 A de MOCP sur son propre circuit. Les éléments électriques s'ajoutent par-dessus.

Les subventions : ce que nous confirmons et ce que nous ne promettons pas

• La composante thermopompe centrale, certifiée ENERGY STAR et identifiée par un numéro AHRI valide — ici le 217120761 — est celle qui permet l'accès aux programmes d'efficacité énergétique en vigueur.
• La fournaise électrique, ou section de chauffage électrique, n'est pas admissible en elle-même. Elle constitue un appoint.
• Les programmes de conversion s'adressent aux maisons abandonnant un combustible fossile. Le statut de chaque maison doit être vérifié individuellement.
• Nous validons l'admissibilité au moment de la soumission, avec le numéro AHRI exact. Nous ne chiffrons jamais un montant de subvention sur la foi d'un programme de l'année précédente.

La garantie et l'enregistrement

Le FLEXX est couvert 10 ans, et 12 ans lorsque l'appareil est enregistré auprès de Wolseley avec preuve d'installation. Nous effectuons cette démarche pour chacun de nos clients et remettons la confirmation écrite avec le rapport de mise en service.

Notre protocole de mise en service

• Pesée de la charge d'appoint à la balance électronique, calculée à 0,22 oz par pied au-delà des 24,6 pi préchargés en usine
• Recherche de fuite au détecteur électronique sur chaque raccord avant mise sous vide
• Tirage au vide profond avec relevé de la remontée de pression
• Vérification du fonctionnement de la sonde de détection A2L
• Mesure du débit d'air réel et de la pression statique dans le réseau
• Réglage du point de bascule vers la section électrique
• Serrage documenté des connexions électriques de puissance

Notre approche chez AirGreen

Chez AirGreen, un chantier commence par des mesures et se termine par des relevés. Celui de Saint-Alexandre illustre bien pourquoi : sans la vérification de l'aire minimale du local, le système aurait fonctionné — et aurait été non conforme, avec toutes les conséquences que cela suppose pour le propriétaire.

Nous appliquons ce même protocole à nos projets de thermopompe, de climatiseur mural, de fournaise électrique et d'installation CVAC à Montréal, Laval, Longueuil, sur la Rive-Nord et partout sur la Rive-Sud. Le passage massif de l'industrie au R32 change les règles du jeu : mieux vaut travailler avec un entrepreneur qui les connaît avant l'installation qu'après.
