Installation d'une fournaise électrique GREE FLEXX R32 à Saint-Valentin

Un « 25 x 28 » écrit au marqueur sur le boîtier de filtre : pourquoi l'entretien se décide le jour de l'installation

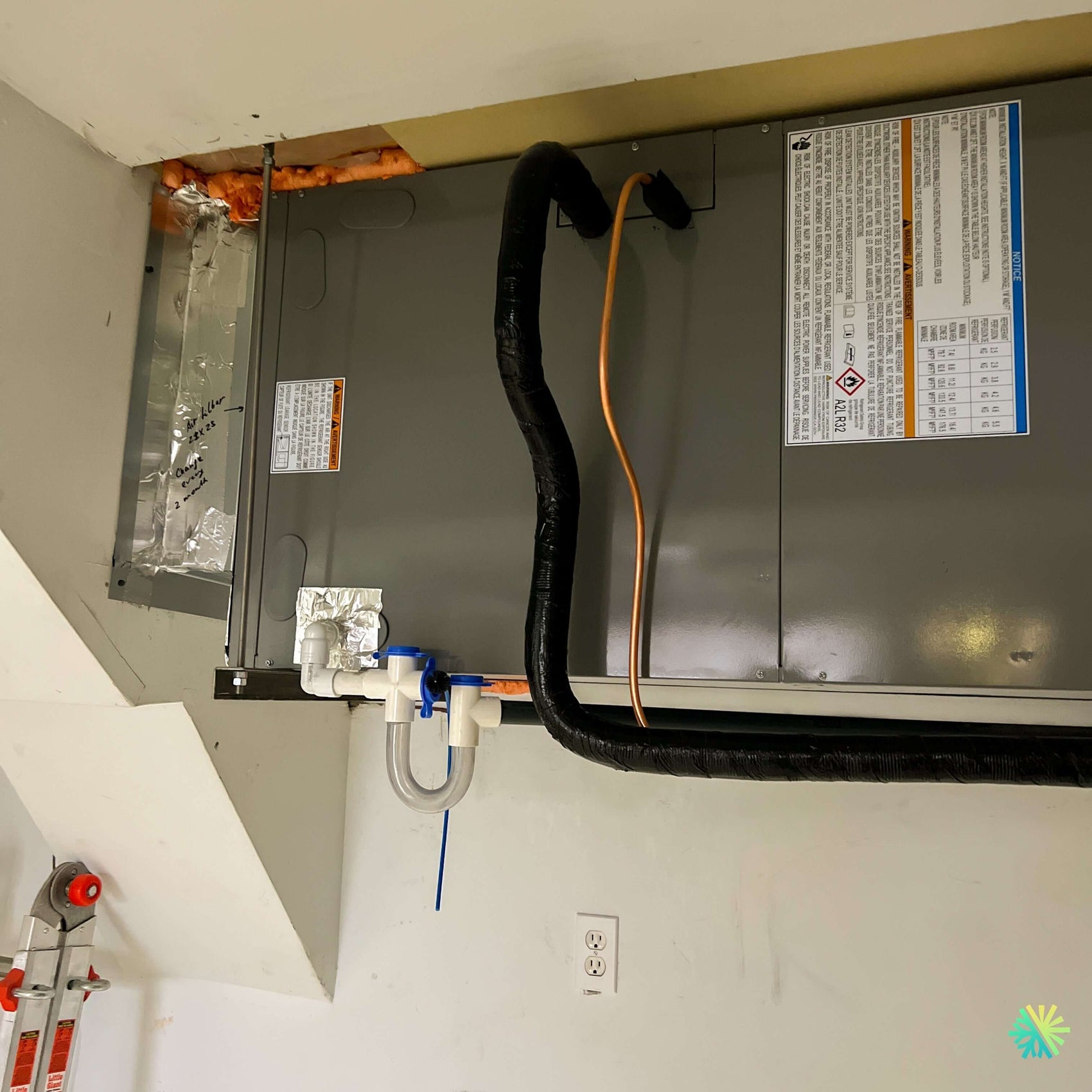

Sur la photo de ce chantier de Saint-Valentin, un détail attire l'œil avant l'appareil lui-même : deux inscriptions au marqueur noir sur le boîtier du filtre. « Air filter 25 x 28 » et « Change every 2 months ». Ce n'est pas de la négligence esthétique. C'est une pratique que nous appliquons sur chaque installation CVAC, et qui règle à elle seule la panne la plus fréquente que nous rencontrons en service.

Un propriétaire qui ne connaît pas la dimension exacte de son filtre finit par acheter le format le plus proche au magasin, le coince tant bien que mal dans le rack, et laisse l'air contourner le média par les côtés. Le résultat n'est pas seulement un air moins bien filtré : le serpentin s'encrasse, le débit chute, et la section de chauffage électrique déclenche ses limiteurs thermiques au premier grand froid.

Le contexte de ce chantier

Saint-Valentin est l'une des plus petites municipalités du Haut-Richelieu. Maisons dispersées, terres agricoles, et un délai de service qui n'a rien à voir avec celui d'un quartier central de Montréal ou de Longueuil. Ce contexte a orienté deux décisions techniques que nous détaillons plus bas : le choix d'un appareil dont la maintenance courante peut être faite sans visite technique, et un accès de service dégagé.

Le client remplaçait un chauffage vieillissant et souhaitait ajouter la climatisation centrale à une maison de plain-pied assez vaste, avec une aire ouverte difficile à tempérer l'été.

Le système que nous avons installé

Un appareil de traitement d'air GREE GUD60AH2/G-D(U) avec section de chauffage électrique intégrée, raccordé à une unité extérieure GUD60W2/NhE-D(U) au réfrigérant R32.

Le CPSC2 de 10,5 est la donnée la plus pertinente pour une maison de Saint-Valentin. C'est un indice de rendement saisonnier en chauffage : il intègre les périodes douces d'automne, les redoux de janvier et les pointes de froid. Un système qui affiche la meilleure valeur de sa gamme sur cet indice est précisément celui qui convient à une maison où le chauffage tourne sept mois par année.

Le filtre : une dimension choisie, pas subie

Pourquoi 25 x 28 et non un format standard

Un filtre de 25 x 28 po offre environ 700 po² de surface frontale, soit un peu moins de 5 pi². Cette dimension n'a pas été imposée par le cabinet : nous avons fabriqué le boîtier sur mesure pour obtenir cette surface.

La raison tient à la vitesse frontale, c'est-à-dire la vitesse à laquelle l'air traverse le média filtrant. Au-delà d'environ 350 pi/min, trois choses se produisent :

• la perte de charge grimpe et le ventilateur consomme davantage ;
• les particules fines traversent le média au lieu d'y être captées, ce qui annule l'intérêt d'un filtre plissé à haute efficacité ;
• le sifflement devient audible dans les grilles de retour.

En agrandissant le boîtier, nous ramenons la vitesse frontale dans la plage utile, ce qui permet d'installer un filtre plissé MERV 11 à 13 sans étrangler le système. Un filtre performant monté dans un boîtier trop petit fait plus de mal que de bien.

Le piège du « 4 000 pi³/min » inscrit à la fiche technique

La fiche du FLEXX indique un débit d'air de 4 000 pi³/min pour ce cabinet. C'est une capacité maximale de l'appareil, pas son point de fonctionnement. Un système de cette capacité travaille en réalité bien en deçà, et la plupart du temps à régime réduit grâce au compresseur inverter.

Nous voyons régulièrement des installateurs — et parfois des propriétaires bien intentionnés qui font leurs propres calculs — dimensionner un boîtier de filtre à partir de ce chiffre maximal. Ils aboutissent à des surfaces filtrantes irréalistes, ou renoncent à un bon filtre en croyant que le système ne le supportera pas. Le dimensionnement doit partir du débit réel mesuré à la mise en service, pas de la ligne du catalogue.

L'intervalle de deux mois

L'inscription « aux 2 mois » n'est pas une règle universelle. C'est l'intervalle que nous avons retenu pour cette maison, en tenant compte de l'environnement agricole, de la présence d'animaux et du fonctionnement quasi continu du ventilateur. Dans un condo de Laval sans animaux, nous écrivons plutôt « aux 4 mois ». L'intervalle se personnalise ; ce qui compte, c'est qu'il soit écrit là où le propriétaire le lira.

Le siphon de condensat transparent, avec robinet

Le drain de condensat de ce chantier a été monté en PVC avec un siphon transparent et un robinet à bille en dérivation, plus deux tés de nettoyage bouchonnés.

Trois avantages concrets :

1. Le siphon transparent permet au propriétaire de vérifier lui-même, en trois secondes, que le garde d'eau est présent. Un siphon asséché en hiver laisse l'appareil aspirer l'air par le drain.
2. Le robinet permet de rincer la ligne à l'eau tiède une fois l'an sans démonter quoi que ce soit.
3. Les tés de nettoyage donnent accès aux deux côtés du siphon en cas de bouchon d'algues, fréquent en fin d'été.

Le montage est plus long à réaliser qu'un simple coude de PVC. Il évite en revanche l'appel de service à 40 minutes de route un dimanche de canicule, lorsque le bac déborde parce que la ligne est obstruée.

Le montage horizontal suspendu

L'appareil est installé à l'horizontale, suspendu. Cette configuration impose des exigences que le montage vertical n'a pas :

• La pente du cabinet doit être vérifiée à la fois dans l'axe et en travers, faute de quoi le bac de condensat retient l'eau au lieu de l'évacuer. Nous la contrôlons au niveau numérique, pas à l'œil.
• Les supports doivent reprendre les 199,5 lb de l'appareil, chargé, avec des isolateurs de vibration entre le cabinet et la structure.
• Le dégagement de service frontal doit permettre le retrait complet des panneaux d'accès. Sur ce chantier, l'échelle visible sur la photo témoigne du fait que l'appareil est en hauteur : sans dégagement suffisant, chaque entretien devient un chantier.
• La pénétration au plafond a été isolée et scellée, pour éviter la condensation autour des lignes frigorifiques en été.

La sonde de détection A2L et son emplacement

Le R32 est un réfrigérant A2L, légèrement inflammable. L'appareil intègre d'usine une sonde de détection de fuite, et le cabinet porte une étiquette d'avertissement précisant que cette sonde doit se trouver à un emplacement déterminé par le fabricant.

Ce point est plus important qu'il n'y paraît sur un montage horizontal en hauteur : la position de la sonde est calculée en fonction du comportement des vapeurs de réfrigérant, plus lourdes que l'air. Un appareil réorienté sans respecter les instructions du fabricant peut se retrouver avec une sonde placée là où elle ne détectera rien. Nous validons cet emplacement à chaque installation, et nous testons le déclenchement à la mise en service.

Le cabinet affiche également le tableau réglementaire d'aire minimale du local en fonction de la charge. Avec 4,6 kg de R32, le local devait faire au moins 13,7 m² (147,5 pi²), condition vérifiée au ruban avant la commande de l'équipement.

Ce que change la distance quand on habite un village de la Montérégie

Choisir un système dont l'entretien courant ne dépend de personne

À Saint-Valentin, comme dans plusieurs municipalités de la Rive-Sud éloignées des grands axes, le délai d'intervention n'est pas le même qu'en ville. Notre réponse n'est pas de vendre plus d'entretien, mais de rendre l'entretien courant autonome :

• un boîtier de filtre accessible sans outil, avec la dimension inscrite dessus ;
• un siphon vérifiable à vue et rinçable au robinet ;
• un thermostat conventionnel 24 VAC, remplaçable par n'importe quel modèle du marché plutôt que par une pièce propriétaire ;
• un module Wi-Fi monté en usine, qui permet un premier diagnostic à distance avant de dépêcher un technicien.

Les subventions : notre position

• La partie thermopompe centrale, certifiée ENERGY STAR et identifiée par un numéro AHRI valide — ici le 217120762 — est la composante qui donne accès aux programmes d'efficacité énergétique en vigueur.
• La fournaise électrique, prise isolément, n'est pas admissible : c'est un appoint de chauffage.
• Les programmes de conversion visent les maisons qui abandonnent un combustible fossile. Le statut se vérifie maison par maison.
• Nous confirmons l'admissibilité à la soumission, avec le numéro AHRI exact, et non sur la foi d'un programme de l'an dernier.

Trois erreurs que nous corrigeons régulièrement chez d'autres

1. Le boîtier de filtre au format du cabinet. Il est presque toujours trop petit pour un filtre plissé de bonne efficacité. C'est un ajout de tôlerie modeste au moment de l'installation, et une reprise coûteuse plus tard.
2. Le drain sans siphon adéquat. Un appareil en dépression aspire l'air par un siphon trop court et refoule l'eau dans le bac.
3. Le point de bascule laissé aux valeurs d'usine. La thermopompe chauffe jusqu'à -30 °C. Un réglage qui fait démarrer les éléments électriques à -5 °C revient à payer un système performant pour ensuite chauffer comme avec des plinthes.

Notre calendrier d'entretien pour ce type d'installation

• Filtre 25 x 28 : remplacement aux 2 mois, selon l'inscription au boîtier.
• Siphon : contrôle visuel du garde d'eau à chaque changement de filtre, rinçage annuel au robinet.
• Serpentin et bac : nettoyage annuel avant la saison de climatisation.
• Supports et isolateurs : vérification annuelle du serrage sur un montage suspendu.
• Connexions de la section électrique : contrôle du couple une fois l'an.
• Unité extérieure : dégagement hivernal, nettoyage du condenseur au printemps.

Notre approche chez AirGreen

Chez AirGreen, nous partons du principe qu'une installation CVAC réussie se juge sur dix ans, pas sur la journée de la pose. Le boîtier de filtre surdimensionné, le siphon transparent et l'inscription au marqueur coûtent quelques dizaines de dollars et une heure de travail supplémentaire. Ils déterminent pourtant l'essentiel de ce que le propriétaire vivra pendant la décennie suivante.

Nous appliquons la même méthode à nos projets de thermopompe, de climatiseur mural, de fournaise électrique et d'entretien CVAC à Montréal, Laval, Longueuil, sur la Rive-Nord et partout sur la Rive-Sud, des quartiers denses aux villages agricoles du Haut-Richelieu.
