Installation d'une thermopompe 2 têtes GREE FreeMatch R32 à Saint-Michel (MRC des Jardins-de-Napierville)

Un toit de tôle ne se perce pas, ne se piétine pas n'importe où, et ne retient pas la neige comme un bardeau

Précisons d'entrée, parce que le nom est un piège et que la municipalité elle-même s'en est occupée il y a cent quarante ans : ce Saint-Michel est celui de la MRC des Jardins-de-Napierville, en Montérégie. Le bureau de poste s'est d'ailleurs appelé La Pigeonnière de 1854 à 1880, puis Saint-Michel-de-Napierville — et la Commission de toponymie explique pourquoi en toutes lettres : le changement visait « à pallier toute ambiguïté avec un autre Saint-Michel, dans la région de Bellechasse ». La paroisse a été érigée en 1853, la municipalité en 1855, et son statut est passé de municipalité de paroisse à municipalité le 10 décembre 2011.

La quasi-totalité du territoire est en zone agricole permanente, et là encore la Commission de toponymie est précise sur ce qui distingue Saint-Michel de ses voisines maraîchères : « De nos jours, la principale culture est celle de la pomme de terre. » L'église de Saint-Michel-Archange, au 1786, rue Principale, figure au Répertoire du patrimoine culturel du Québec — inventoriée, ce qui n'est ni un classement ni une citation, et nous le disons parce que la nuance disparaît vite dans les textes de vente.

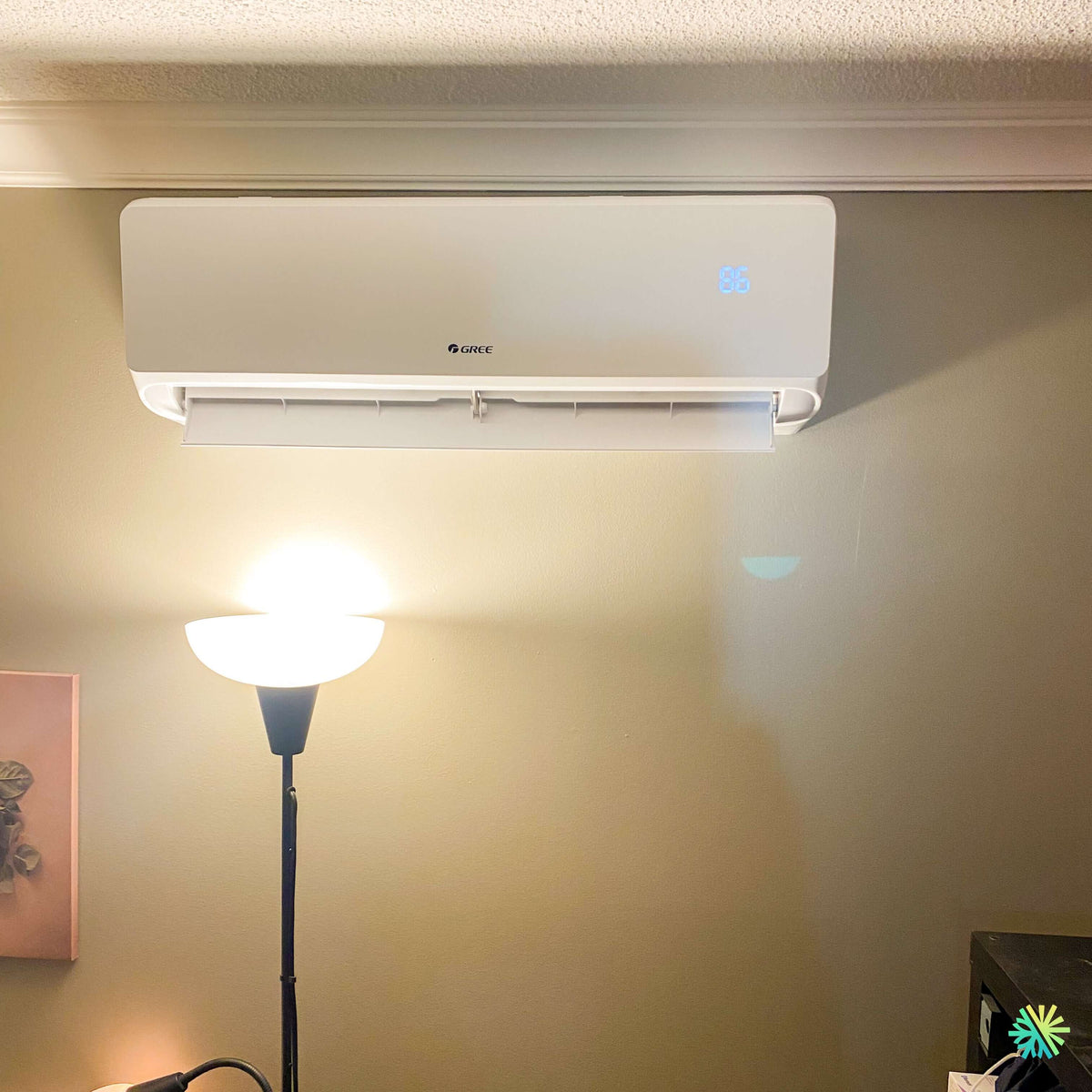

Nous y avons installé une thermopompe murale 2 têtes GREE FreeMatch R32, sur une maison coiffée de tôle. En construction rurale québécoise, c'est presque la règle — et c'est un sujet sur lequel la documentation destinée aux propriétaires est étonnamment mince.

Ce qui a été installé

Valeurs tirées de la fiche X610068B, lue directement. Deux têtes égales pour deux zones comparables ; chacune appelant seule se situe à 46 % au-dessus du plancher de modulation de 8 190 BTU/h, ce qui donne du jeu en demi-saison. Ce châssis porte par ailleurs le meilleur COP de la gamme, 4,19. Et, comme nous le faisons désormais systématiquement : cette combinaison de calibre et de répartition a déjà servi ailleurs dans notre série. Ce qui distingue cette page, ce n'est pas la fiche technique — c'est le toit.

Quatre familles de toits de tôle, et une seule question à se poser

On parle de « toit de tôle » comme s'il s'agissait d'un seul objet. Il y en a quatre, et elles ne se comportent pas de la même façon dès qu'on veut y fixer quoi que ce soit.

• Le joint debout agrafé (snap-lock) : les panneaux sont retenus au support par des agrafes cachées, et le pli femelle vient s'encliqueter sur le pli mâle. Aucune vis apparente.
• Le joint debout serti (mechanically seamed) : même principe, mais le joint est serti mécaniquement sur le chantier. C'est le système qui descend le plus bas en pente et celui que les fabricants recommandent là où les écarts de température sont marqués.
• Le panneau à vis apparentes (tôle profilée ou ondulée) : les panneaux sont vissés à travers leur face, avec des rondelles d'étanchéité visibles. C'est le format le moins cher, et de loin le plus répandu sur les bâtiments agricoles.
• Le bardeau ou la tuile d'acier estampé : éléments qui s'emboîtent et se clouent.

Une seule question commande tout le reste : les fixations sont-elles cachées, et le panneau flotte-t-il ?

Et voici le piège qui trompe le plus de gens, y compris des entrepreneurs : il existe un profil à patte clouée (nail strip) qui ressemble à un joint debout, qui a bien des fixations cachées, mais qui est cloué directement au support et ne flotte pas. Il a l'apparence d'un joint debout sans en avoir le comportement. Se fier à l'allure, ici, c'est se tromper de méthode de fixation.

Ce qui se fixe sur un joint debout, et comment

La pince de joint : on serre, on ne perce pas

Sur un joint debout, on n'a pas à percer le toit — et on ne doit pas. Le marché a résolu ce problème il y a longtemps, poussé par l'industrie solaire, avec des pinces de joint (seam clamps).

Le mécanisme est simple et il vaut la peine d'être compris. La pince, en deux morceaux, vient enserrer le pli vertical du joint, puis des vis de pression sont serrées jusqu'à ce qu'elles marquent — bosselent — le métal du joint sans le traverser. C'est cette empreinte qui crée l'accrochage mécanique. La peau étanche du toit n'est jamais percée.

Un détail technique décide de tout, et il est rarement expliqué : les vis de pression doivent être à pointe ronde, jamais à pointe creuse. Une pointe creuse coupe la peinture et le revêtement protecteur du joint — et ce qui suit, c'est la corrosion, puis la discussion sur la garantie.

Sur la garantie, soyons exacts. Les fabricants de pinces soutiennent qu'une pince correctement conçue et posée préserve la garantie du toit. Mais le document qui gouverne, c'est la garantie du fabricant du toit lui-même, pas celle du fabricant de la pince, et elle se vérifie projet par projet. Nous n'écrirons pas « ça n'annule pas la garantie » comme un fait général — nous écrirons qu'il faut lire la bonne garantie avant de serrer quoi que ce soit.

Sur la charge, la règle est publiée et elle est simple : la charge en service ne doit jamais dépasser la résistance d'ancrage publiée pour la pince, et cette résistance est propre au profil de joint, au métal et à l'épaisseur. Il n'existe pas de valeur générique. Nous n'en publierons donc aucune — c'est exactement le genre de chiffre qui voyage d'un site à l'autre en perdant ses conditions en route.

Sur un panneau à vis apparentes, il faut percer — et savoir où

Un panneau à vis apparentes n'a aucun joint saillant à pincer. Il n'y a rien à serrer. On perce, et la seule question est de savoir dans quoi.

Les fabricants de supports pour ce type de toiture sont catégoriques : la fixation traverse le panneau et va dans la structure porteuse — platelage, pannes ou fermes de bois ou d'acier — et jamais dans la tôle seule. L'étanchéité se fait par un mastic butyle non durcissant appliqué en usine, logé dans une réserve qui le protège des ultraviolets.

Retenez la formulation courte : joint debout, on pince et on ne perce rien ; vis apparentes, on perce et on va chercher la structure.

Le mouvement thermique, et l'erreur qu'il faut ne pas commettre

C'est le point le plus subtil du sujet, et celui que nous voyons le plus souvent ignoré.

Un toit à joint debout sur agrafes coulissantes est conçu pour bouger. Les panneaux sont fixés en un seul point de leur longueur et glissent partout ailleurs dans les agrafes, indépendamment du support. Un fabricant l'énonce sans détour : chaque fois qu'on empêche le toit de faire ce pour quoi il a été conçu — bouger — on risque d'abîmer le panneau, non seulement esthétiquement mais du point de vue de l'étanchéité.

La conséquence pour un équipement se déduit de là : deux panneaux voisins glissent séparément. Un cadre ou un rail boulonné rigidement sur des pinces posées sur plusieurs panneaux différents solidarise ces panneaux et travaille contre le système. La charge repart alors dans les joints et les agrafes.

Nous devons une précision au lecteur : le principe — un panneau doit rester libre de bouger, et le contraindre l'abîme — est publié par les fabricants. La conséquence pour un équipement à cheval sur plusieurs panneaux, elle, est un raisonnement d'ingénierie que nous assumons, et non une instruction que nous aurions lue quelque part. Nous la traitons donc comme telle : en limitant les portées entre panneaux et en posant la question au fabricant du toit plutôt qu'en décidant seuls. Nous ne publierons pas non plus de coefficient de dilatation ni de valeur de mouvement en millimètres : nous n'en avons trouvé aucun que nous puissions citer.

Marcher dessus

Un toit de tôle se marche, mais pas n'importe où. La consigne des fabricants est constante : poser le pied dans le plat du panneau, au-dessus d'un appui structural, et jamais sur une nervure ni sur un joint. Semelles souples, et rien qui traîne sous la chaussure — un grain de gravier écrasé dans le fini y reste.

La raison est plus grave qu'un souci d'apparence : sur un joint debout, la nervure est précisément ce sur quoi repose toute la stratégie d'étanchéité et de fixation. Un joint écrasé n'est pas un défaut cosmétique, c'est une surface d'ancrage compromise.

Ce que le règlement municipal ajoute, et ce que nous ne pouvons pas en dire

Trois constats vérifiés sur les règlements de Saint-Michel, et deux refus.

Le règlement de zonage 2022-301 contient une sous-section intitulée, mot pour mot, « Appareil de climatisation, thermopompe, et génératrice et équipement mécanique », à l'intérieur de sa section sur les constructions et équipements accessoires. L'appareil est donc nommé. ⚠️ Nous n'avons pas pu lire le texte de cette sous-section — le document se tronque avant, à trois tentatives — et nous ne publierons aucune marge, aucun écran, aucune hauteur tirés d'un texte que nous n'avons pas lu.

Le règlement 2022-304 sur les permis et certificats est instructif par ce qu'il ne dit pas : sa liste des travaux exigeant un certificat d'autorisation nomme les panneaux solaires, les systèmes géothermiques et les éoliennes — mais pas la thermopompe à air. C'est une absence vérifiée. Le même règlement fixe le délai d'émission à trente jours à compter d'une demande complète. La lecture la plus plausible est que l'unité extérieure relève du permis visant les constructions accessoires — c'est une interprétation de notre part, pas une citation, et elle se valide au 450 454-4502.

Et un point qui pèse directement sur le sujet de cette page : le règlement 2022-307 sur les PIIA comporte, parmi ses objectifs, celui de limiter la visibilité des équipements mécaniques depuis la voie publique, avec une exigence explicite pour les équipements en toiture. Nous rapportons cet objectif sans en citer le numéro d'article, faute d'avoir pu le confirmer, et nous signalons qu'il ne vise que les secteurs assujettis.

Sur le bruit, rien : le règlement sur les nuisances 128-2 est diffusé en document numérisé sans couche de texte. Pas de seuil, pas de point de mesure, pas d'heures. Nous n'inventerons pas de décibels pour cette municipalité.

La neige d'un toit de tôle ne descend pas, elle part

C'est la seconde moitié du sujet, et celle qui déplace physiquement l'appareil.

Le déclencheur n'est pas le froid, c'est le redoux

Contrairement à l'intuition, une tôle retient assez bien la neige tant qu'il fait froid. Le problème arrive avec le redoux — et la description technique la plus claire que nous ayons trouvée nomme les conditions : autour de 25 centimètres d'accumulation et une température de 0 à 2 °C, il se forme une couche d'eau à la surface du toit, le frottement s'effondre, et l'avalanche se met en marche.

Lisez ces deux chiffres et regardez un mois de février en Montérégie. Ce ne sont pas des conditions exceptionnelles, ce sont les conditions normales du redoux.

La différence avec un bardeau d'asphalte est une différence de nature, pas de degré. Une surface minérale rugueuse retient la neige et la laisse fluer lentement, par paquets. Une tôle lisse la relâche d'un coup, en plaque. La formule employée par les gens du métier est brutale et nous la citons telle quelle : tout ce qui se trouve sur son passage sera détruit.

Notre page des Cèdres a publié le cas de la neige glissant d'un toit sur un appareil au sol, et nous n'y revenons pas. Ce que la tôle ajoute, c'est que l'événement n'est plus progressif et qu'il n'est plus déclenché par l'accumulation, mais par la fonte. Un dégagement calculé pour un délestage graduel ne vaut rien contre une plaque.

La conséquence pour l'installation

Elle tient en une phrase : on ne place jamais une unité extérieure, une ligne frigorifique ou un tuyau de condensat dans la trajectoire de délestage d'un avant-toit de tôle. Et si le toit n'a pas d'arrêts de neige, c'est la première chose à mettre sur la table — avant le modèle, avant le prix.

Les arrêts de neige, et ce qu'il faut se garder d'affirmer

Les arrêts de neige (ou pare-neige) sont la contre-mesure. Une référence québécoise en construction écologique les juge « très importants » sur une toiture métallique, notamment au-dessus des portes, et distingue le modèle à patins de la barre continue, plus robuste et plus chère.

Deux mises en garde honnêtes. D'abord, « très important » est un avis, pas une obligation : nous n'avons trouvé aucun article du Code exigeant des arrêts de neige, et nous avons vu circuler des affirmations de conformité au Code émanant de vendeurs, que nous ne reprendrons pas. Ensuite, nous ne publierons aucune valeur de charge de neige tirée d'un site commercial.

En revanche, un détail vérifié boucle proprement la boucle avec la première moitié de cette page : sur un joint debout, les arrêts de neige se fixent sur les joints, exactement comme les pinces d'équipement, et ne nuisent donc pas au mouvement de contraction et de dilatation des panneaux. Les modèles collés, eux, sont déconseillés : en s'arrachant ils emportent peinture et revêtement protecteur, et la corrosion suit.

La même logique gouverne donc les deux problèmes — ce qu'on accroche à un toit de tôle et ce qui empêche la neige d'en partir se fixent de la même manière, pour la même raison.

Une dernière chose, et elle n'a rien à voir avec le toit

La Régie du bâtiment du Québec a publié un rappel qui mérite d'être répété : l'installation d'une unité murale de climatisation exige un entrepreneur titulaire de la sous-catégorie appropriée — 15.10 en réfrigération, ou 15.9 en petits systèmes de réfrigération lorsque la puissance frigorifique ne dépasse pas 20 kW, plus la sous-catégorie 16 en électricité si des travaux électriques sont requis. La Régie associe une installation faite hors de ces règles à des dangers concrets, dont l'incendie. Le numéro de licence se vérifie au registre, et ce sont les sous-catégories qu'il faut lire, pas seulement l'existence du numéro.

Ce que cette page ajoute à la précédente

Notre page de Mont-Saint-Hilaire portait sur un appareil posé sur un toit en pente, en bardeaux, et montrait que les règles écrites pour les toits plats ne s'y transposent pas. Celle-ci porte sur un toit de tôle et sur un appareil qui n'y est pas posé : la question n'est plus « comment tenir sur la pente », c'est « comment s'accrocher sans percer, et comment ne pas se trouver dessous en février ».
