Installation d’une fournaise électrique MIDEA EVOX G3 à Laval, Québec : configuration verticale avec filtration Air Care Cube

À Laval, une installation centrale où l’accessibilité, la filtration et le drainage ont été pensés dès le départ

Cette installation de fournaise électrique MIDEA EVOX G3 à Laval montre très bien ce qui distingue un remplacement d’équipement d’une véritable intégration CVAC. L’appareil ne se trouve pas dans une vaste salle mécanique où chaque composant peut être placé sans contrainte. Il est installé dans un espace résidentiel étroit, à proximité immédiate d’un passage, avec très peu de marge latérale. Chaque raccordement devait donc être positionné de manière à conserver l’accès aux panneaux et à permettre l’entretien futur.

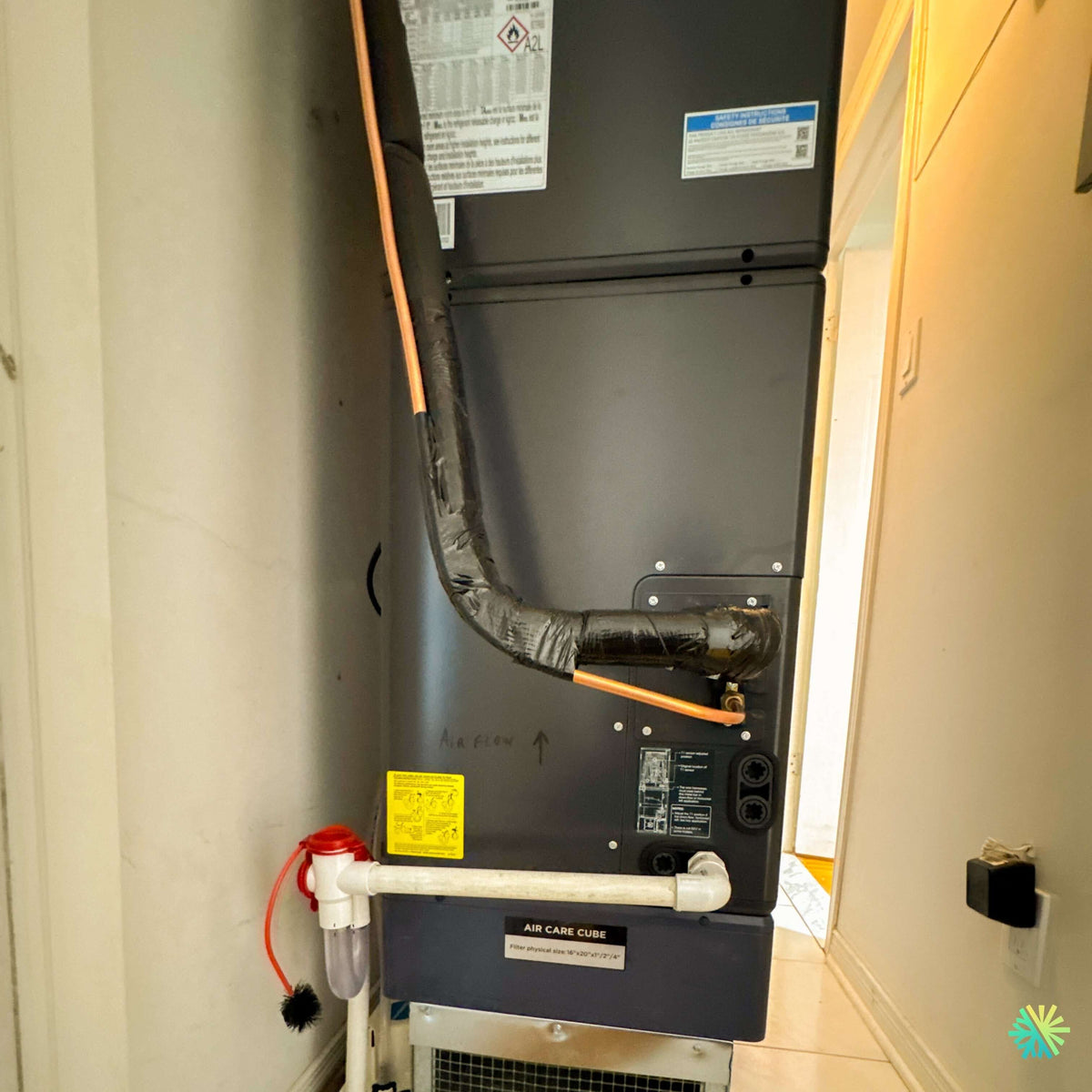

La photographie du chantier nous donne plusieurs informations particulièrement intéressantes. L’unité MIDEA EVOX G3 est installée verticalement. Une indication « Air Flow » accompagnée d’une flèche vers le haut confirme une configuration à débit ascendant. Les conduites frigorifiques arrivent du côté gauche, descendent le long du cabinet puis rejoignent le serpentin. À la base de l’appareil, nous avons un module de filtration Air Care Cube, tandis que le drain de condensats est aménagé devant l’unité avec un piège transparent et des accès destinés au nettoyage.

Ce sont précisément les éléments que nous examinons lorsque nous réalisons une installation CVAC à Laval, Montréal, Longueuil, sur la Rive Nord ou la Rive Sud : non seulement comment l’appareil fonctionnera aujourd’hui, mais comment il pourra être réglé, entretenu et réparé plusieurs années plus tard.

Une « fournaise électrique » qui est en réalité une plateforme centrale beaucoup plus complète

Dans le langage courant au Québec, nous parlons souvent de fournaise électrique MIDEA EVOX G3. Techniquement, la composante visible sur la photo est une unité de traitement d’air centrale modulaire, conçue pour travailler avec une thermopompe et pour recevoir, selon la configuration, un ensemble de chauffage électrique auxiliaire.

Cette distinction est importante.

Une ancienne fournaise électrique pouvait essentiellement fonctionner avec des éléments résistifs et un ventilateur. Avec une plateforme comme l’EVOX G3, le chauffage principal peut plutôt provenir d’une thermopompe centrale à vitesse variable, tandis que les éléments électriques prennent le relais ou ajoutent de la capacité lorsque les conditions l’exigent.

MIDEA présente d’ailleurs l’EVOX G3 comme une gamme de systèmes centraux gainés pouvant être configurés dans plusieurs capacités, de 18 000 à 54 000 BTU/h, avec des performances pouvant atteindre 19 SEER2, 12,5 EER2, 10,8 HSPF2 et un COP de 2,14 à 5 °F selon la combinaison.

Le tableau technique de la page 11 de la documentation répertorie notamment des combinaisons de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h.

Sur cette photo précise de notre installation à Laval, le numéro complet de modèle n’est toutefois pas suffisamment lisible pour confirmer honnêtement le tonnage de l’appareil. Nous ne l’inventons donc pas. Pour établir les performances exactes d’un système central, il faut utiliser les numéros complets des unités intérieure et extérieure ainsi que leur combinaison certifiée.

La configuration à débit ascendant est clairement visible

Une caractéristique particulièrement utile de cette photo est l’indication manuscrite « Air Flow » avec une flèche orientée vers le haut.

Nous avons donc ici une installation upflow, ou à débit ascendant.

Dans cette configuration, l’air de retour arrive dans la partie inférieure du système, traverse la filtration, passe ensuite à travers les composants de traitement d’air et est finalement distribué vers le réseau de conduits situé au-dessus.

Cette orientation convient très bien à plusieurs installations résidentielles où le retour d’air se situe au niveau inférieur du cabinet et où les conduits d’alimentation partent vers le plafond et les différentes pièces.

L’EVOX G3 est particulièrement intéressante à cet égard parce que MIDEA ne limite pas son appareil à cette seule orientation. La conception modulaire permet six configurations, notamment débit ascendant, débit descendant, horizontale droite, horizontale gauche et configurations compactes de type low-boy.

Dans une propriété existante à Laval, cette capacité d’adaptation peut éviter des modifications majeures au réseau de conduits.

Une conception en modules qui simplifie l’accès aux espaces difficiles

Sur la photographie, la séparation entre les deux grandes sections de l’EVOX G3 est clairement visible.

Ce détail correspond à la conception Block N Lock de MIDEA. Le fabricant a développé l’unité afin que les modules puissent être séparés et reconfigurés plus facilement lorsqu’il faut déplacer l’équipement dans un escalier, un sous-sol, un grenier ou un local mécanique difficile d’accès.

La documentation du fabricant souligne justement que la conception vise à rendre l’unité plus facile à déplacer dans des espaces difficiles et à simplifier les changements d’orientation.

Sur un chantier résidentiel, cet avantage est concret. Il est beaucoup plus facile de transporter deux sections séparées qu’un énorme cabinet central assemblé, particulièrement dans des maisons où les escaliers, portes et corridors n’ont jamais été prévus pour recevoir les dimensions des équipements CVAC actuels.

Un module Air Care Cube clairement intégré sous l’appareil

L’un des détails les plus intéressants de cette installation de fournaise électrique MIDEA à Laval se trouve immédiatement sous l’unité.

Nous voyons un cabinet identifié AIR CARE CUBE. Son étiquette indique un format physique de filtre de 16 po × 20 po, avec une conception pouvant accepter différentes épaisseurs de filtration selon la configuration.

Ce module occupe un rôle très important dans le système.

Un filtre bien dimensionné doit permettre de retenir les particules tout en évitant de créer une perte de pression excessive. Une restriction trop importante peut réduire le débit d’air, augmenter le travail demandé au ventilateur et affecter le rendement de la thermopompe ou du chauffage.

La documentation de l’EVOX G3 prévoit précisément une compatibilité avec des filtres de 1, 2 et 4 pouces, incluant des solutions MERV 13 adaptées au module de filtration. MIDEA indique que cette filtration peut contribuer à capter davantage de poussière, pollen, particules et poils ou squames d’animaux tout en aidant à maintenir le serpentin plus propre.

Pourquoi nous ne recommandons pas simplement « le MERV le plus élevé »

Un filtre plus restrictif n’est pas automatiquement le meilleur choix.

Nous examinons plutôt :

• la dimension physique du filtre;
• sa surface filtrante;
• son épaisseur;
• son indice MERV;
• le débit d’air demandé à l’appareil;
• la pression statique du réseau;
• la capacité du retour d’air;
• les besoins réels des occupants.

L’objectif est d’obtenir un compromis cohérent entre qualité de l’air, débit, niveau sonore et efficacité.

Le drain transparent : un petit détail qui facilite énormément l’entretien

Le système de drainage est particulièrement bien visible sur cette photo.

Une conduite blanche sort de l’unité et rejoint un piège à condensats transparent muni d’un accès supérieur rouge. On aperçoit également une petite brosse de nettoyage attachée au dispositif.

Pour nous, cet élément est loin d’être anecdotique.

En mode climatisation, le serpentin intérieur devient froid et retire de l’humidité de l’air. Cette humidité se transforme en condensat et doit être évacuée correctement.

Avec un piège accessible et visible, il devient beaucoup plus simple de :

• vérifier si l’eau s’écoule;
• voir l’accumulation éventuelle de dépôts;
• nettoyer le drain;
• accéder au piège sans démonter la fournaise;
• effectuer un entretien CVAC préventif.

Un drain de condensats bouché fait partie des problèmes qui peuvent sembler mineurs jusqu’au moment où l’eau commence à déborder.

Placer le drain devant l’appareil et conserver un accès de service clair facilite donc énormément le travail futur.

Des conduites frigorifiques installées sans bloquer les panneaux

Nous voyons également très bien le cheminement des conduites frigorifiques.

La petite conduite en cuivre reste apparente, tandis que la conduite de plus gros diamètre est recouverte d’isolant. Les deux suivent le côté du cabinet avant de rejoindre les raccordements de l’unité intérieure.

Ce positionnement répond à deux besoins différents.

Le premier est évidemment frigorifique : la conduite isolée doit conserver ses propriétés thermiques et éviter la condensation indésirable.

Le second est lié à l’entretien.

Nous cherchons toujours à empêcher les conduites, câbles et drains de traverser inutilement les panneaux qui devront être ouverts plus tard.

Sur cette installation de Laval, la façade de l’appareil demeure disponible pour les interventions techniques. Ce choix n’apparaît pas sur une fiche SEER2, mais il peut réduire considérablement le temps nécessaire pour effectuer un diagnostic dans le futur.

R-454B et A2L : une nouvelle génération d’équipements centraux

La plaque située dans le haut de l’appareil affiche clairement le pictogramme A2L.

La gamme EVOX G3 utilise le réfrigérant R-454B. MIDEA indique avoir choisi ce réfrigérant pour sa gamme centrale et lui attribue un potentiel de réchauffement global, ou GWP, de 466.

Le R-454B est classé A2L, donc légèrement inflammable.

Pour le propriétaire, cela ne change pas la manière normale d’utiliser le thermostat. Pour l’installateur et le technicien CVAC, en revanche, cette classification exige des pratiques et des équipements adaptés.

Cela concerne notamment :

• la manipulation du réfrigérant;
• certains outils utilisés pendant l’installation;
• la vérification de l’étanchéité;
• les procédures de récupération;
• les exigences applicables au matériel A2L;
• la formation des techniciens.

Pour une entreprise qui installe des thermopompes centrales R-454B à Laval et Montréal, cette compétence n’est plus facultative.

L’EVOX G3 peut travailler avec des réseaux de conduits plus exigeants

L’intégration d’un nouvel appareil central dans un réseau existant demande toujours de regarder la pression statique.

La taille de l’unité n’est qu’une partie du calcul.

Des conduits trop petits, un retour d’air restrictif, un filtre mal choisi ou une transition mal construite peuvent empêcher le système d’atteindre son débit prévu.

MIDEA équipe l’EVOX G3 de sa technologie Computational Constant Airflow 2.0. Le fabricant indique que la commande du ventilateur peut ajuster sa puissance pour s’adapter à différentes conditions de conduits et de filtration, avec une capacité annoncée jusqu’à 1,2 po de colonne d’eau de pression statique externe dans les conditions prévues.

La plateforme permet également jusqu’à 60 niveaux de réglage du volume d’air, ce qui donne davantage de latitude lors de la mise en service.

Cela ne remplace jamais un réseau de conduits correctement dimensionné. Cette technologie donne plutôt à nos techniciens davantage d’outils pour adapter le fonctionnement de l’appareil aux caractéristiques réelles du bâtiment.

Pourquoi cette installation de MIDEA EVOX G3 à Laval est intéressante à long terme

Une fournaise électrique auxiliaire pouvant fonctionner en plusieurs étapes

La plateforme EVOX G3 peut recevoir différents ensembles de chauffage électrique auxiliaire.

La documentation MIDEA présente des options de 10 kW, 15 kW et jusqu’à 25 kW, ainsi qu’une gestion jusqu’à trois étapes selon la configuration. Le fabricant indique que le chauffage auxiliaire peut être activé et ajusté en fonction des changements de température afin de mieux contrôler le confort et la consommation électrique.

Le maximum disponible n’est cependant pas automatiquement le bon choix.

Nous devons tenir compte de la capacité de la thermopompe, de la charge thermique de la résidence, du panneau électrique, du câblage et du mode de contrôle.

Dans une propriété à Laval, un élément électrique surdimensionné peut imposer une charge importante au panneau sans procurer un avantage proportionnel.

Une bonne conception cherche plutôt à faire travailler intelligemment la thermopompe centrale et le chauffage électrique auxiliaire.

Une thermopompe centrale conçue pour les températures québécoises

Lorsqu’elle est jumelée à la thermopompe extérieure EVOX correspondante, cette plateforme est conçue pour continuer à chauffer à très basse température.

La documentation MIDEA annonce un fonctionnement continu jusqu’à -30 °C. Pour les essais publiés sur un système MIDEA de trois tonnes, le fabricant présente également une forte capacité de chauffage à -25 °C.

Cette donnée est particulièrement pertinente dans la Ville de Laval.

Un appareil central utilisé au Québec ne doit pas uniquement être évalué selon son rendement en climatisation au mois de juillet. Son comportement en janvier et février est tout aussi important.

Nous examinons donc la capacité disponible à basse température, le COP, le dimensionnement des éléments électriques et la stratégie de relève avant de finaliser une installation.

LogisVert : la combinaison exacte doit être vérifiée avant de confirmer une subvention

Lorsqu’une MIDEA EVOX G3 est jumelée à une thermopompe centrale admissible, une aide financière du programme LogisVert d’Hydro-Québec peut être possible. La fournaise intérieure seule ne suffit cependant pas pour déterminer l’admissibilité.

Hydro-Québec indique actuellement une aide de 50 $ par 1 000 BTU/h à -8 °C pour une thermopompe ENERGY STAR admissible ou de 120 $ par 1 000 BTU/h à -8 °C lorsqu’elle est certifiée ENERGY STAR et classée pour climat froid. Le montant est établi selon la capacité admissible à -8 °C et la date d’installation.

Pour cette installation photographiée à Laval, le modèle complet de la combinaison intérieure-extérieure n’est pas suffisamment lisible pour que nous annoncions un montant précis.

Nous vérifions donc toujours :

1. le modèle exact de l’unité intérieure;
2. le modèle exact de la thermopompe extérieure;
3. la combinaison certifiée;
4. la capacité reconnue à -8 °C;
5. les critères LogisVert en vigueur à la date de l’installation.

À noter également que la bonification multilogements de 220 $ par 1 000 BTU/h à -8 °C actuellement annoncée par Hydro-Québec vise les thermopompes murales admissibles et ne doit pas être confondue avec une installation centrale comme celle-ci.

Les erreurs à éviter sur une installation centrale dans un espace étroit

Cette réalisation à Laval permet de résumer plusieurs erreurs que nous cherchons systématiquement à éviter :

• bloquer les panneaux d’accès avec les tuyaux ou les câbles;
• choisir le chauffage électrique uniquement selon la puissance maximale disponible;
• négliger le dimensionnement du retour d’air;
• installer un filtre trop restrictif sans vérifier la pression statique;
• rendre le drain de condensats impossible à nettoyer;
• laisser une conduite frigorifique mal isolée;
• supposer que l’ancien réseau de conduits est automatiquement adapté au nouvel équipement;
• choisir la capacité uniquement en fonction du tonnage de l’ancien appareil;
• annoncer une subvention LogisVert sans vérifier les deux modèles exacts;
• négliger les particularités du réfrigérant R-454B A2L;
• oublier que l’accessibilité future fait partie d’une bonne installation.

Ce que la photo montre de notre approche chez AirGreen

Cette installation n’impressionne pas par un immense local mécanique ou par une reconstruction complète du bâtiment. Son intérêt se trouve justement dans les détails.

Nous avons une MIDEA EVOX G3 verticale à débit ascendant, positionnée dans un espace restreint. Le module Air Care Cube reste accessible à la base. Le drain transparent peut être inspecté et nettoyé. Les conduites frigorifiques suivent le côté de l’appareil plutôt que d’encombrer sa façade. Les panneaux de service restent disponibles. Le sens du débit d’air est clairement identifié.

Ce sont des choix pratiques.

Lorsqu’un propriétaire nous appelle plusieurs années après une installation de fournaise électrique ou de thermopompe centrale, un technicien doit pouvoir accéder rapidement au filtre, au drain, au serpentin, au ventilateur et aux commandes.

Une installation conçue seulement pour « entrer dans l’espace » peut devenir extrêmement difficile à entretenir. Une installation réfléchie tient compte du prochain changement de filtre, du prochain nettoyage de drain et du prochain diagnostic avant même que le système ne soit mis en marche.

Chez AirGreen, cette méthode accompagne nos projets de fournaises électriques, thermopompes centrales et systèmes CVAC dans la Ville de Laval, à Montréal, Longueuil, sur la Rive Nord et sur la Rive Sud.

Le MIDEA EVOX G3 offre une architecture particulièrement intéressante pour ce type de rénovation : cabinet modulaire, plusieurs orientations possibles, ventilation à débit ajustable, compatibilité avec différentes stratégies de contrôle et intégration du chauffage électrique auxiliaire. Le résultat dépend néanmoins toujours de la manière dont ces possibilités sont utilisées sur le chantier.

Dans cette installation de Laval, la photographie permet justement de voir ce que nous cherchons à obtenir : un système central compact, accessible, logique dans son cheminement et préparé pour l’entretien à long terme.
