Installation d'une thermopompe 2 têtes GREE FreeMatch R32 à Saint-Valentin : le montage de la tête murale intérieure

Le composant que personne ne regarde et qui décide de tout le confort

Les propriétaires évaluent une thermopompe à partir de l'unité extérieure : la marque sur la caisse, la puissance, la cote d'efficacité. Pourtant, dans la vie quotidienne, tout se joue à l'intérieur. C'est la tête murale qui distribue l'air, qui fait du bruit ou n'en fait pas, qui sèche une pièce ou la laisse moite. Une unité extérieure irréprochable raccordée à une tête mal placée donne un système décevant.

À Saint-Valentin, dans le Haut-Richelieu, nous avons posé une thermopompe 2 têtes GREE FreeMatch R32 dans un bâtiment en cours de rénovation. Le chantier nous a donné ce qu'on obtient rarement : la possibilité de faire passer la tuyauterie avant la fermeture des plafonds.

Profiter d'un chantier ouvert : la meilleure fenêtre pour une installation CVAC

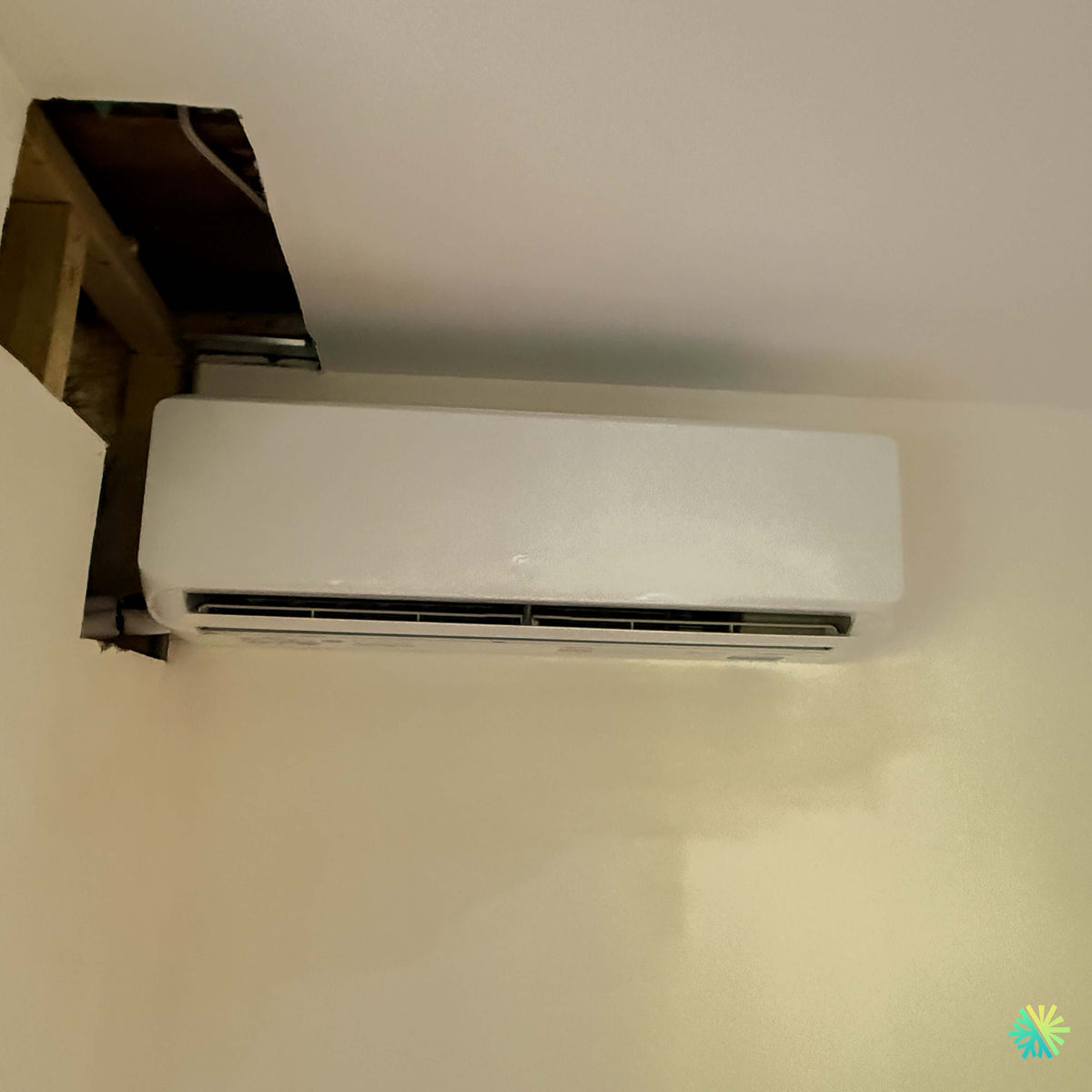

Sur la photo, la retombée de plafond est encore ouverte et la charpente apparente. C'est exactement le moment où une installation CVAC coûte le moins cher et donne le meilleur résultat.

Quand nous intervenons dans une maison finie, chaque mètre de tuyauterie devient un compromis : conduit apparent sur le mur extérieur, percement dans un coin de pièce, cheminement plus long que nécessaire. Quand nous intervenons pendant les travaux, nous plaçons la tête où elle doit être, pas où le passage est possible.

Les gains concrets sur ce chantier :

• Tuyauterie entièrement dissimulée dans la retombée, sans conduit apparent à l'intérieur ni goulotte visible dans la pièce.
• Trajet plus court entre l'unité extérieure et la tête, donc moins de pertes de charge et moins de réfrigérant d'appoint.
• Drain de condensat en pente franche et continue, avec un parcours dessiné avant que le gypse ne dicte sa loi.
• Inspection possible de tous les raccords avant fermeture.

Le conseil qui en découle vaut pour n'importe quel projet à Montréal, à Laval ou sur la Rive Sud : si vous rénovez et que vous envisagez une thermopompe dans les cinq prochaines années, faites passer la tuyauterie maintenant, même si l'appareil vient plus tard. Le coût marginal est dérisoire; le rattrapage plus tard ne l'est pas.

Où placer une tête murale, et pourquoi

La hauteur

La tête est installée près du plafond. Ce n'est pas de l'esthétique : en climatisation, l'air froid produit est plus dense que l'air ambiant et descend naturellement, ce qui brasse toute la pièce. Une tête posée trop bas refroidit les chevilles et laisse le haut de la pièce chaud.

Il faut par contre conserver le dégagement exigé par le fabricant au-dessus de l'appareil. Une tête collée au plafond étrangle sa propre reprise d'air et perd de la capacité, en plus de devenir bruyante.

Le dégagement latéral

Ici, la tête est posée en retrait de l'angle de mur. Placée trop près d'un mur perpendiculaire, la soufflerie envoie son jet directement contre la surface : l'air rebondit, revient vers l'appareil, et le thermostat interne lit une température qui n'est pas celle de la pièce. Le résultat est toujours le même — l'appareil coupe trop tôt et le reste de la pièce n'est jamais au point de consigne.

L'orientation du jet

Une tête doit souffler dans la longueur de la pièce, jamais vers une cloison rapprochée, jamais directement au-dessus d'un lit ou d'un fauteuil de travail. Le confort perçu dépend autant de la vitesse d'air ressentie que de la température.

Le mode chauffage change la logique

En chauffage, l'air chaud monte. Une tête placée en hauteur doit donc diriger ses volets vers le bas pour pousser la chaleur au niveau du plancher. C'est un réglage que nous configurons à la mise en service, et que beaucoup de propriétaires ignorent — ils reçoivent une chaleur qui stagne au plafond et concluent que « la thermopompe ne chauffe pas ».

Les erreurs de pose intérieure que nous corrigeons le plus souvent

La plaque de montage fixée dans le gypse seul

La tête et sa plaque doivent être ancrées dans la charpente. Une plaque tenue par des ancrages à gypse finit par jouer, ce qui met en contrainte les raccords de tuyauterie et la ligne de drainage. C'est une cause fréquente de fuite d'eau intérieure survenant deux ans après l'installation.

La contre-pente du drain

Le drain de condensat fonctionne par gravité. Il exige une pente descendante continue, sans le moindre point haut. Une remontée de deux centimètres cachée dans une retombée de plafond suffit à créer un point d'accumulation où se forment des dépôts biologiques. Le jour où ça bouche, l'eau ressort par le bac de la tête, sur le mur. Nous vérifions la pente à chaque mètre, pas seulement aux extrémités.

La pénétration murale sans pente vers l'extérieur

Le trou de passage doit être légèrement incliné vers l'extérieur et scellé. Une perforation à niveau, ou pire en pente vers l'intérieur, conduit l'eau de pluie et l'eau de ruissellement directement dans la structure du mur.

Le calfeutrage oublié derrière la plaque

L'espace autour de la tuyauterie doit être scellé côté intérieur et côté extérieur. Une fuite d'air non traitée à cet endroit crée de la condensation dans la cavité murale en hiver — un dommage qui ne se manifeste qu'au bout de plusieurs saisons.

Le système installé

La configuration bi-zone du GREE FreeMatch R32 permet d'alimenter deux têtes intérieures à partir d'une seule unité extérieure. Les données de référence de l'appareil :

Le R32 impose une contrainte propre à l'intérieur du bâtiment, et c'est le point que nous vérifions systématiquement avant de choisir l'emplacement d'une tête : ce réfrigérant est classé A2L, légèrement inflammable, ce qui entraîne une superficie minimale de pièce en fonction de la charge desservie et de la hauteur de montage de l'appareil. Une tête de forte capacité dans une petite pièce fermée n'est pas toujours admissible. Un installateur qui ne fait pas ce calcul pose un système non conforme sans même le savoir.

La mise en service, l'étape que trop d'entrepreneurs escamotent

Une fois les deux têtes raccordées, nous procédons au tirage au vide profond, à l'essai d'étanchéité, à la vérification des pressions et des températures en mode froid puis en mode chaud, et au relevé des paramètres de chaque zone. Nous documentons ces valeurs. Sans relevé initial, aucun diagnostic sérieux n'est possible trois ans plus tard — le technicien qui vous dépanne n'a alors aucune référence pour juger si le système dérive.

Nous prenons aussi le temps d'expliquer deux réglages qui font la différence sur la facture : maintenir une consigne stable en chauffage plutôt que des abaissements nocturnes marqués, et nettoyer les filtres des têtes aux quatre à six semaines. Un filtre encrassé fait chuter le débit, donc la capacité, donc le rendement — et c'est la cause la plus fréquente des appels de service que nous recevons.

Subventions et admissibilité

Le FreeMatch R32 est certifié ENERGY STAR, Cold Climate et AHRI, ce qui l'inscrit dans les catégories visées par les programmes québécois d'aide aux systèmes de chauffage efficaces. La règle à retenir : le numéro AHRI vise la combinaison unité extérieure plus têtes intérieures, jamais l'unité extérieure seule. Nous validons cette combinaison et l'admissibilité au programme applicable avant la signature, parce qu'une aide financière ne se récupère pas rétroactivement quand le dossier a été monté à l'envers.

Notre territoire

Chez AirGreen, nous réalisons l'installation CVAC de A à Z : calcul de charge, sélection de la combinaison certifiée, pose intérieure et extérieure, mise en service documentée et entretien CVAC annuel. Nous desservons Montréal, Laval, Longueuil, la Rive Nord, la Rive Sud et la Montérégie, y compris les petites municipalités comme Saint-Valentin. Une thermopompe bien posée se remarque à ce qu'on l'oublie : pas de bruit, pas d'eau, pas de courant d'air froid, et une facture qui baisse.
