Installation d'une thermopompe murale 2 têtes GREE FreeMatch R32 (GWHD(24)ND6MO) dans l'arrondissement de Montréal-Nord

Le détecteur de fumée au plafond décide de l'endroit où la tête peut aller

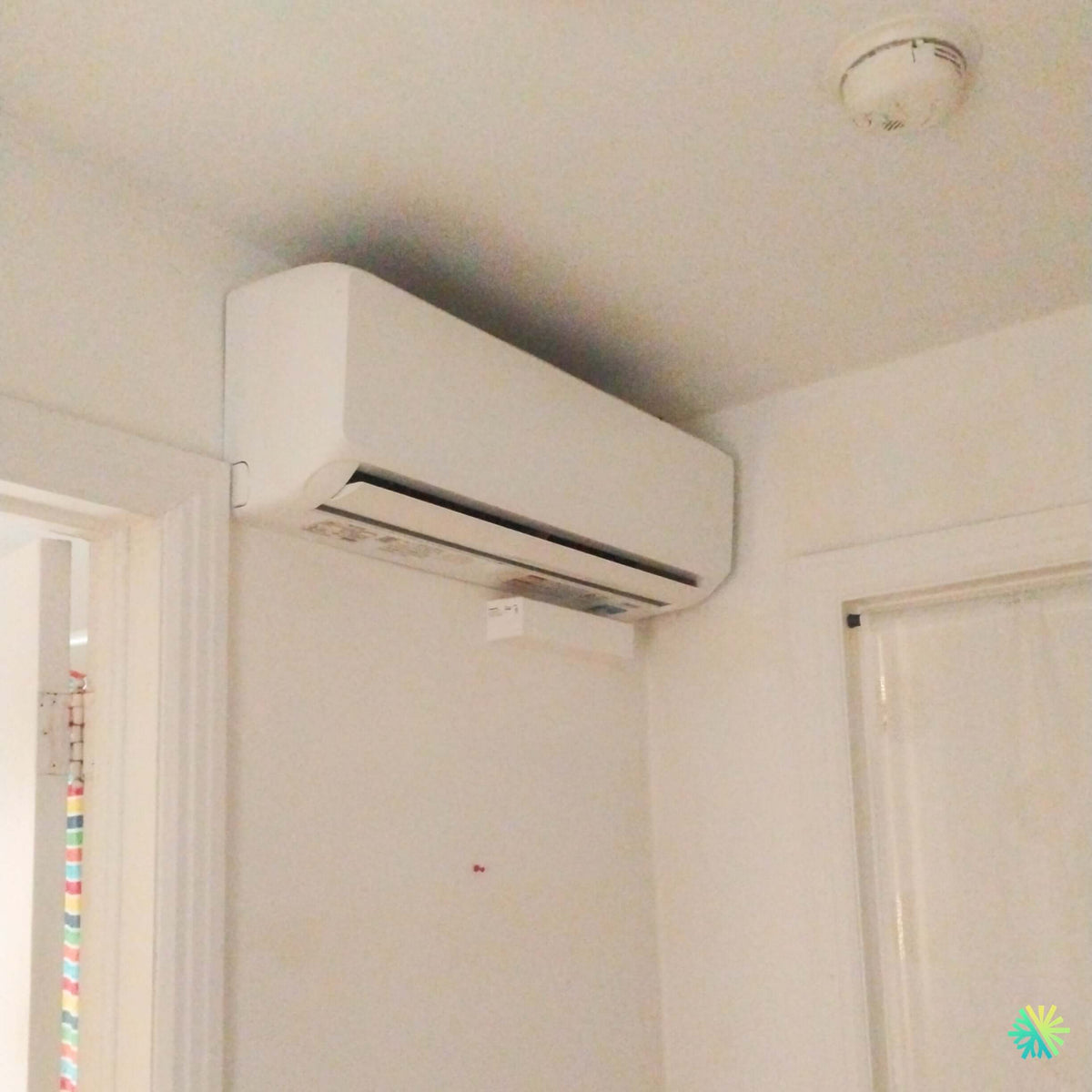

Sur la photographie de ce chantier, l'élément le plus important n'est pas l'appareil. C'est le petit boîtier blanc fixé au plafond, à quelques pieds de la tête murale : un détecteur de fumée.

En une cinquantaine de chantiers GREE FreeMatch R32 documentés cette année, nous avons écrit sur les retombées de plafond, les moulures, les luminaires suspendus, les rails de porte-grange et les têtes de gicleur. Jamais sur le détecteur de fumée, alors qu'il se trouve au plafond de presque toutes les pièces où nous installons, qu'il est un dispositif de sécurité des personnes, et que le jet d'air d'une thermopompe murale interagit directement avec lui.

Cette interaction fonctionne dans les deux sens, et aucun des deux ne se signale par une alarme utile. C'est exactement le genre de détail qui distingue un entrepreneur qui regarde le plafond avant de percer d'un entrepreneur qui ne le regarde pas.

Chez AirGreen, nous réalisons des installations CVAC partout à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud. Voici comment nous traitons cette question, et ce que ce chantier de Montréal-Nord a imposé d'autre.

Le projet de Montréal-Nord en bref

L'arrondissement de Montréal-Nord compte 84 234 résidents sur seulement 11,1 km², soit environ 7 623 habitants au kilomètre carré. C'est, après Côte-des-Neiges–Notre-Dame-de-Grâce, la densité la plus élevée de tous les arrondissements où nous avons documenté un chantier cette année — près de dix fois celle de L'Île-Bizard–Sainte-Geneviève. Bordé sur toute sa longueur par la rivière des Prairies, l'arrondissement compte 21 parcs, six jeux d'eau, deux jardins communautaires, un patrimoine bâti remarquable le long du boulevard Gouin et l'œuvre monumentale La vélocité des lieux du collectif BGL.

Cette densité et ce type de bâti — beaucoup de plex et d'immeubles de faible hauteur des années 1950 à 1970, aux plafonds bas et aux pièces compartimentées — expliquent la configuration retenue :

• Unité extérieure : GREE FreeMatch R32 GWHD(24)ND6MO
• Tête 1 : murale de 9 000 BTU/h, aire ouverte salon–salle à manger
• Tête 2 : murale de 6 000 BTU/h, chambre principale
• Capacité intérieure installée : 15 000 BTU/h, soit 63 % de la capacité nominale
• Codes AHRI : 214931587 (non gainé), 214931593 (gainé), 214931597 (mixte)
• Longueurs développées : environ 11 m et 14 m, pour 25 m au total, à l'intérieur des 30 m préchargés

Le choix du modèle et le dimensionnement à deux zones ne sont pas le sujet de cet article, et nous ne les rejouons pas : la comparaison entre le petit et le grand appareil est développée dans notre article de Beaconsfield, la lecture de la ligne des puissances minimales et maximales dans celui de Dorval, la règle voulant qu'une seule tête ne doive jamais égaler tout le compresseur dans celui de Kirkland, la longueur de parcours comme critère dans celui de Dollard-des-Ormeaux, et la distinction entre la précharge et la limite absolue dans celui de Côte-des-Neiges–Notre-Dame-de-Grâce. Ce qui fait cet article, c'est le plafond.

Deux effets opposés, et aucune alarme pour les signaler

Un détecteur de fumée fonctionne parce que la fumée l'atteint et pénètre dans sa chambre de détection. Tout ce qui modifie le mouvement de l'air autour de lui modifie cette condition. Une tête murale déplace de l'air en continu, en couche mince le long du plafond, pendant des mois par année.

L'air en mouvement peut retarder la détection

Le jet d'une thermopompe murale épouse le plafond sur plusieurs mètres. Un détecteur situé dans cette veine se retrouve balayé par un courant d'air propre et rapide. Deux conséquences se cumulent : le panache de fumée, qui monte naturellement et s'étale sous le plafond, est dilué et dévié avant d'atteindre l'appareil ; et le courant permanent peut empêcher la fumée de séjourner assez longtemps autour de la chambre de détection pour y entrer en quantité suffisante.

Ce n'est pas une théorie : c'est la raison pour laquelle les instructions d'installation des fabricants de détecteurs prescrivent une distance minimale par rapport aux sorties d'air, aux ventilateurs de plafond et à tout ce qui brasse l'air. Nous ne publions pas de chiffre ici, parce que cette distance varie selon le modèle de détecteur et selon l'autorité compétente : elle se lit dans les instructions du détecteur installé et se valide auprès du service de sécurité incendie, pas dans un article de blogue.

Ce qu'il faut retenir est plus simple. Le détecteur a été installé dans une pièce qui ne comportait pas de thermopompe. Poser une tête change les conditions dans lesquelles il a été positionné, et c'est à l'entrepreneur CVAC de le signaler.

La poussière transportée par le jet encrasse la chambre de détection

Le second effet est plus lent et plus commun. L'air soufflé transporte des poussières fines, et un détecteur placé dans ce flux en reçoit beaucoup plus qu'un détecteur situé dans un coin calme.

Une chambre de détection chargée de poussière ne cesse pas de fonctionner : elle devient trop sensible. Le résultat est une alarme intempestive, généralement la nuit, sans fumée, sans cause visible — et la réaction humaine à une alarme intempestive répétée est toujours la même : on retire la pile. Un détecteur encrassé par le jet d'une thermopompe finit donc souvent en détecteur désarmé, ce qui est la conséquence la plus grave de tout ce chapitre.

Le même mécanisme raccourcit la vie utile de l'appareil. Un détecteur a une durée de vie limitée indiquée sur son boîtier ; placé dans un courant d'air chargé, il l'atteint plus tôt.

Ce que nous vérifions avant de choisir le point de fixation

La méthode tient en cinq gestes, tous faits au relevé technique, avant qu'un trou ne soit percé.

1. Regarder le plafond en entier. Détecteurs de fumée, détecteurs de monoxyde de carbone, détecteurs combinés, sondes reliées à un système d'alarme centralisé. Dans un immeuble à logements, certains de ces dispositifs sont raccordés entre eux et ne se déplacent pas librement.
2. Situer la tête par rapport à l'axe du jet, pas seulement par rapport au mur. Un détecteur qui se trouve derrière la tête est dans une zone calme ; le même détecteur à quelques mètres devant, dans l'axe de soufflage, est en plein courant.
3. Consulter les instructions du détecteur concerné plutôt que d'appliquer une règle générale de mémoire.
4. Si la position idéale de la tête entre en conflit avec le détecteur, on déplace le détecteur, pas l'inverse — et pas nous. Un détecteur relié à un système d'alarme ou à un réseau interconnecté relève de l'entrepreneur en électricité ou du gestionnaire de l'immeuble. Un détecteur autonome à pile se déplace facilement, mais la décision et la nouvelle position se consignent au dossier.
5. Ne jamais résoudre le conflit en visant ailleurs. Orienter le soufflage à l'opposé du détecteur peut sembler suffisant, mais les volets se règlent, se dérèglent et changent de saison ; la position physique, elle, ne change plus.

Pendant les travaux : protéger, puis remettre en service

Percer un mur produit une poussière fine de gypse et de plâtre qui monte et se répand sous le plafond. Un détecteur laissé nu pendant des travaux CVAC en reçoit une dose concentrée, et c'est précisément ce qui provoque les alarmes intempestives des semaines suivantes.

Notre pratique, et ce qu'un client est en droit d'exiger de n'importe quel entrepreneur :

• Le détecteur est protégé pendant la phase poussiéreuse, avec un couvre-détecteur ou un sac, jamais avec du ruban adhésif collé sur les ouvertures.
• La protection est retirée le jour même, avant le départ de l'équipe, et jamais laissée « pour la prochaine visite ».
• Le détecteur est testé au bouton d'essai à la fin du chantier, en présence du client, et le geste est noté dans le document de fin de travaux.
• Si le détecteur est visiblement en fin de vie — date dépassée sur le boîtier, boîtier jauni, signal de pile faible — nous le signalons par écrit. Ce n'est pas notre mandat de le remplacer, mais c'est notre responsabilité de le dire.

Un dernier point de méthode qui découle du même raisonnement : dans une pièce où se trouve un appareil à combustion, un détecteur de monoxyde de carbone obéit à ses propres règles de positionnement, différentes de celles d'un détecteur de fumée. Elles se vérifient auprès du fabricant du détecteur, pas par analogie.

Le détecteur A2L de l'unité extérieure n'est pas un détecteur de fumée

Une confusion revient régulièrement en fin de chantier, et il vaut la peine de la lever.

Les unités extérieures de cette gamme intègrent un détecteur de fuite A2L, lié au réfrigérant R32, légèrement inflammable. C'est un dispositif de sécurité réel, et il fait partie des raisons pour lesquelles cette génération d'appareils est plus sûre que la précédente. Mais il surveille une chose et une seule : la présence anormale de réfrigérant autour de l'appareil.

Il ne détecte pas la fumée. Il ne détecte pas le monoxyde de carbone. Il ne protège pas le logement. Il ne remplace aucun détecteur exigé dans une habitation, et le fait d'avoir une thermopompe neuve ne change rien aux obligations d'un propriétaire ou d'un locataire en matière de détecteurs de fumée. Nous le disons à la mise en service, parce qu'il vaut mieux le dire deux fois qu'une fois de trop peu.

Les données de l'appareil installé

La colonne technique complète du GWHD(24)ND6MO a été publiée dans notre article de Dorval. Voici les lignes utiles ici.

Détecteur de fuite A2L intégré, onduleur G10, dégivrage intelligent, adaptation automatique de tension et autodiagnostic sont communs à toute la gamme. Le calcul de charge du circuit relève d'un maître électricien ; notre contribution est la donnée du fabricant.

Installer une thermopompe dans un logement locatif

Montréal-Nord est un arrondissement de plex et d'immeubles à logements. La question qui nous est posée le plus souvent ici n'est pas technique : c'est « est-ce que j'ai le droit ». Elle se pose au locataire qui veut du confort, au propriétaire occupant d'un duplex qui veut équiper son étage sans créer de précédent chez son locataire, et au propriétaire d'immeuble qui reçoit trois demandes en juillet.

Précisons d'entrée de jeu : nous ne sommes pas juristes et nous ne donnons pas d'avis juridique. Les rapports entre locateur et locataire relèvent du bail, de la loi et, en cas de désaccord, du Tribunal administratif du logement. Ce que nous pouvons décrire, c'est ce qu'un dossier bien monté contient, et ce que la réponse à ces questions change concrètement sur le chantier.

Les questions à régler avant la soumission, pas après

Nous refusons d'ouvrir un mur tant que ces quatre points ne sont pas écrits :

1. Qui autorise. L'autorisation écrite du propriétaire de l'immeuble est au dossier avant la commande, au même titre qu'un relevé de tracé. En copropriété divise, c'est le syndicat qui autorise l'usage des parties communes, y compris un balcon ou une façade — nous avons détaillé cette étape dans notre article de Saint-Michel.
2. Où va l'unité extérieure, et sur quoi. Une cour, un balcon, une façade arrière et un mur de fondation n'ont ni le même statut ni le même propriétaire dans un immeuble à logements. C'est la question qui bloque le plus souvent, et elle se règle avant tout le reste.
3. À qui appartient l'appareil. Un système installé par un locataire dans un logement qui ne lui appartient pas soulève, à la fin du bail, une question simple qui n'a jamais de réponse simple si personne ne l'a écrite : est-ce qu'il part avec, est-ce qu'il reste, et dans quel état le mur est-il remis. Cela s'écrit avant, en une phrase, entre les parties.
4. Qui paie l'entretien, et qui appelle quand ça ne fonctionne pas. Sur un système à deux têtes, le rinçage des filtres intérieurs est une tâche d'occupant ; la visite annuelle est une tâche de propriétaire. Quand personne ne l'a décidé, personne ne le fait.

Ce que cela change techniquement

La réponse à ces questions modifie réellement notre façon de travailler, et c'est le point que peu d'entrepreneurs expliquent.

• Moins de pénétrations, et mieux placées. Dans un logement qu'on ne possède pas, chaque trou est une négociation. Nous regroupons les traversées, nous réutilisons une ouverture existante quand il y en a une, et nous les positionnons pour qu'une remise en état future soit simple.
• Des choix réversibles quand c'est possible. Une goulotte intérieure de surface est moins élégante qu'un tracé encastré, mais elle se dépose sans démolition et elle reste inspectable au tournevis. Nous avons décrit ses avantages et ses pièges de condensation dans notre article de Saint-Louis-de-Gonzague.
• Une implantation extérieure démontable. Un socle posé, un support déposable, un tracé qui n'est pas coulé dans une dalle : l'appareil doit pouvoir partir sans laisser un ouvrage derrière lui.
• Un dossier photographique complet de l'état initial, mur par mur, avant les travaux. Dans un logement locatif, c'est la pièce qui règle les discussions de fin de bail, et elle coûte cinq minutes.

Le propriétaire occupant d'un duplex

C'est le cas le plus fréquent à Montréal-Nord, et il mérite une remarque à part.

Un propriétaire qui habite un logement et en loue un autre dans le même bâtiment doit garder en tête que son appareil et celui de son locataire ne sont pas indépendants du bâti. La transmission des vibrations à travers un plancher ou une cloison de séparation entre deux logements est le même mécanisme que celui que nous avons décrit pour un mur mitoyen dans notre article du Sud-Ouest et pour un mur de fondation dans celui de Vaudreuil-sur-le-Lac. Une unité extérieure fixée au mur arrière, au niveau du logement du dessous, est audible chez le locataire alors qu'elle sert le logement du dessus.

Notre règle, dans un plex : on relève le plan des pièces des deux logements avant de choisir l'emplacement, exactement comme on relève les fenêtres des voisins.

Deux détails de cette photo qui valent une ligne

La tête est calée dans un angle, au-dessus d'un cadre de porte. La géométrie d'un montage en coin — meilleure portée en diagonale, mais reprise d'air prise au point le plus stagnant de la pièce — est développée dans notre article de L'Île-Bizard–Sainte-Geneviève, tout comme le réglage des déflecteurs verticaux qui décide vraiment de la direction du soufflage. Le positionnement au-dessus d'une ouverture de porte, avec sa question de linteau et de débattement, l'est dans ceux de Varennes et de Verchères.

Un rideau est suspendu devant la porte de droite. Dans un logement ancien, un rideau tendu sur une ouverture n'est pas une décoration : c'est une séparation thermique improvisée, installée par les occupants pour retenir la chaleur ou le froid dans une pièce. Il faut savoir deux choses à son sujet. Il ne ferme pas la pièce — il ne scelle rien en haut, sur les côtés ni en bas, donc la pièce derrière ne se calcule pas comme une pièce fermée. Et il bloque le jet, ce qui est exactement le contraire de ce qu'on veut si cette ouverture est le chemin par lequel l'air doit atteindre une pièce voisine. C'est un arbitrage à faire avec les occupants à la mise en service, et à écrire sur la fiche remise à la fin.

Erreurs à éviter

1. Percer sans avoir regardé le plafond. Un détecteur de fumée ne se remarque plus une fois qu'on s'est habitué à le voir.
2. Placer une tête de façon à souffler en permanence sur un détecteur, en se disant qu'on orientera les volets autrement.
3. Laisser un détecteur nu pendant le perçage, puis s'étonner des alarmes intempestives trois semaines plus tard.
4. Coller du ruban sur les ouvertures d'un détecteur pour le protéger, ou l'oublier couvert après le chantier.
5. Croire que le détecteur de fuite A2L de l'unité extérieure remplace un détecteur de fumée.
6. Commencer les travaux dans un logement locatif sans autorisation écrite du propriétaire de l'immeuble.
7. Ne pas écrire ce qui arrive à l'appareil à la fin du bail.
8. Fixer l'unité extérieure au niveau du logement voisin parce que c'est le mur le plus commode.
9. Calculer une pièce fermée par un rideau comme une pièce fermée.
10. Faire installer par un entrepreneur sans licence RBQ, ce qui complique à la fois la garantie du fabricant et tout dossier d'assurance ultérieur.

Entretien CVAC

• Filtres intérieurs : rinçage aux 4 à 8 semaines en saison intensive selon l'usage de la pièce. Sur un système à deux têtes, c'est une tâche d'occupant, démontrée en personne à la fin du chantier plutôt que décrite dans un manuel.
• Serpentin extérieur : nettoyage annuel. Dans un arrondissement dense, la poussière urbaine s'accumule sans jamais déclencher de code d'erreur : la capacité se perd sans avertissement.
• Bacs et drains : vérification annuelle des deux têtes, actifs en climatisation seulement, plus le point de rejet extérieur.
• Détecteurs : essai au bouton une fois par an, en même temps que la visite d'entretien. C'est le meilleur moment pour le faire, parce que quelqu'un est déjà sur place avec une échelle.
• Faire fonctionner les deux têtes dans les deux modes une trentaine de minutes chaque mois, y compris hors saison.
• Consignation au dossier : numéros de série par pièce, longueurs mesurées, relevés de mise en service, autorisations écrites et photographies de l'état initial.

Subventions et documentation

Une thermopompe murale efficace installée dans une résidence peut ouvrir droit à des programmes d'aide résidentiels, notamment du côté d'Hydro-Québec et de Rénoclimat. Les critères et les seuils changent régulièrement : nous validons l'admissibilité à l'ouverture du dossier, sans annoncer de montant à l'avance. Le programme Chauffez vert vise le remplacement d'un chauffage aux combustibles fossiles et ne s'applique pas à un logement déjà chauffé à l'électricité. Dans un immeuble locatif, l'admissibilité dépend aussi de la qualité du demandeur, ce qui se vérifie au moment de l'ouverture du dossier et non après les travaux.

Les indices SEER2, HSPF2 et EER2 certifient une combinaison d'unité extérieure et d'unités intérieures dans une configuration donnée — d'où les trois séries de codes AHRI publiées par modèle — et le code déclaré doit correspondre à ce qui a réellement été installé. Nous avons développé ce point dans notre article de Saint-Anicet.

Pourquoi confier votre installation à AirGreen

Un détecteur de fumée coûte une fraction de ce que coûte une thermopompe, et il protège quelque chose qui n'a pas de prix. Un entrepreneur qui perce un mur à trois pieds d'un détecteur sans lever les yeux ne vous a pas volé de l'argent, mais il a modifié un dispositif de sécurité sans le dire à personne. C'est le genre de chose que nous regardons.

Ce que nous mettons systématiquement par écrit avant les travaux : le modèle exact d'unité extérieure, la capacité de chaque tête pièce par pièce, les tracés prévus avec leurs longueurs, le code AHRI correspondant à la configuration réelle, l'état et la position des détecteurs de la pièce, les autorisations obtenues, la portée exacte des travaux de finition — et ce que le système ne fera pas.

Nous intervenons à Montréal-Nord, dans l'ensemble de l'île de Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud, pour l'installation CVAC, la mise en service et l'entretien CVAC de systèmes muraux et multizones.

Faire évaluer votre projet

Si vous habitez un plex ou un logement de Montréal-Nord et que vous envisagez une thermopompe à deux zones, deux questions se règlent avant toute soumission : où l'unité extérieure peut aller compte tenu du bâtiment et du voisinage, et qui doit autoriser les travaux. Contactez AirGreen pour une évaluation technique sur place, un relevé des tracés et une soumission détaillée pièce par pièce.
