Thermopompe YORK 5 zones : trois appareils extérieurs pour cinq pièces, et leurs 35 combinaisons
Pour cinq pièces, trois appareils extérieurs : la W de 36 000, la W de 42 000 et la M de 42 000 BTU/h. YORK publie 3 combinaisons de cinq têtes pour la W de 36 000 et 16 pour chaque appareil de 42 000.
5 zonesÀ 5 têtes, le nombre de combinaisons publiées par YORK, appareil par appareil.
Catalogue YORK de 2020, tableaux « Possible outdoor / indoor combinations ».
Toutes les combinaisons de 5 têtes, appareil par appareil.
Choisissez la taille de l’appareil extérieur : voici les tailles de têtes que YORK permet d’y brancher, pour la Série W et pour la Série M.
Tailles de têtes en milliers de BTU/h (9 = 9 000 BTU/h) ; après le signe =, la somme des tailles nominales en BTU/h. La puissance livrée reste celle de l’appareil extérieur : YORK demande de dimensionner l’appareil extérieur pour la charge de toute la maison, et chaque tête pour sa pièce. AirGreen n’installe pas une combinaison absente de la liste YORK.
Cinq têtes : les W de 36 000 et de 42 000, et la M de 42 000.
| Critère | Série W · 36 000 BTU/h | Série W · 42 000 BTU/h | Série M · 42 000 BTU/h |
|---|---|---|---|
| Modèle extérieur | DHW36CMB21SAHRI 8578501 | DHW42CMB21SAHRI 8578505 | DHM42CMB21SAHRI 8578497 |
| Têtes au maximum | 5 | 5 | 5 |
| SEER · EER · HSPF | 21 · 12,4 · 10,2 | 21 · 10,4 · 10,2 | 16 · 9,3 · 8,2 |
| Climatisation nominale · chauffage nominal à 8,3 °C | 34 000 · 35 800 BTU/h | 40 000 · 44 500 BTU/h | 40 000 · 44 500 BTU/h |
| Puissance de chauffage, min. à max. | 10 663 à 40 944 BTU/h | 10 663 à 47 768 BTU/h | 10 663 à 47 768 BTU/h |
| Chauffe jusqu’à | −20 °C | −20 °C | −15 °C |
| Climatisation jusqu’à (ext.) | −18 °C | −18 °C | −5 °C |
| Intensité min. du circuit (MCA) · protection max. (MOCP) | 21 A · 30 A | 24 A · 30 A | 29 A · 50 A |
| Appareil extérieur (l × H × P) | 43 × 43 × 17 po198 lb · 61 dB(A) | 43 × 43 × 17 po198 lb · 61 dB(A) | 40 × 43 × 17 po225 lb · 58 dB(A) |
| Longueur totale de conduites | 245 pi | 265 pi | 265 pi |
| Jusqu’à la tête la plus éloignée | 82 pi | 82 pi | 82 pi |
| Dénivelé (montée ou descente) | 49 pi | 49 pi | 49 pi |
| Charge d’usine | 128,74 oz | 128,74 oz | 169,31 oz |

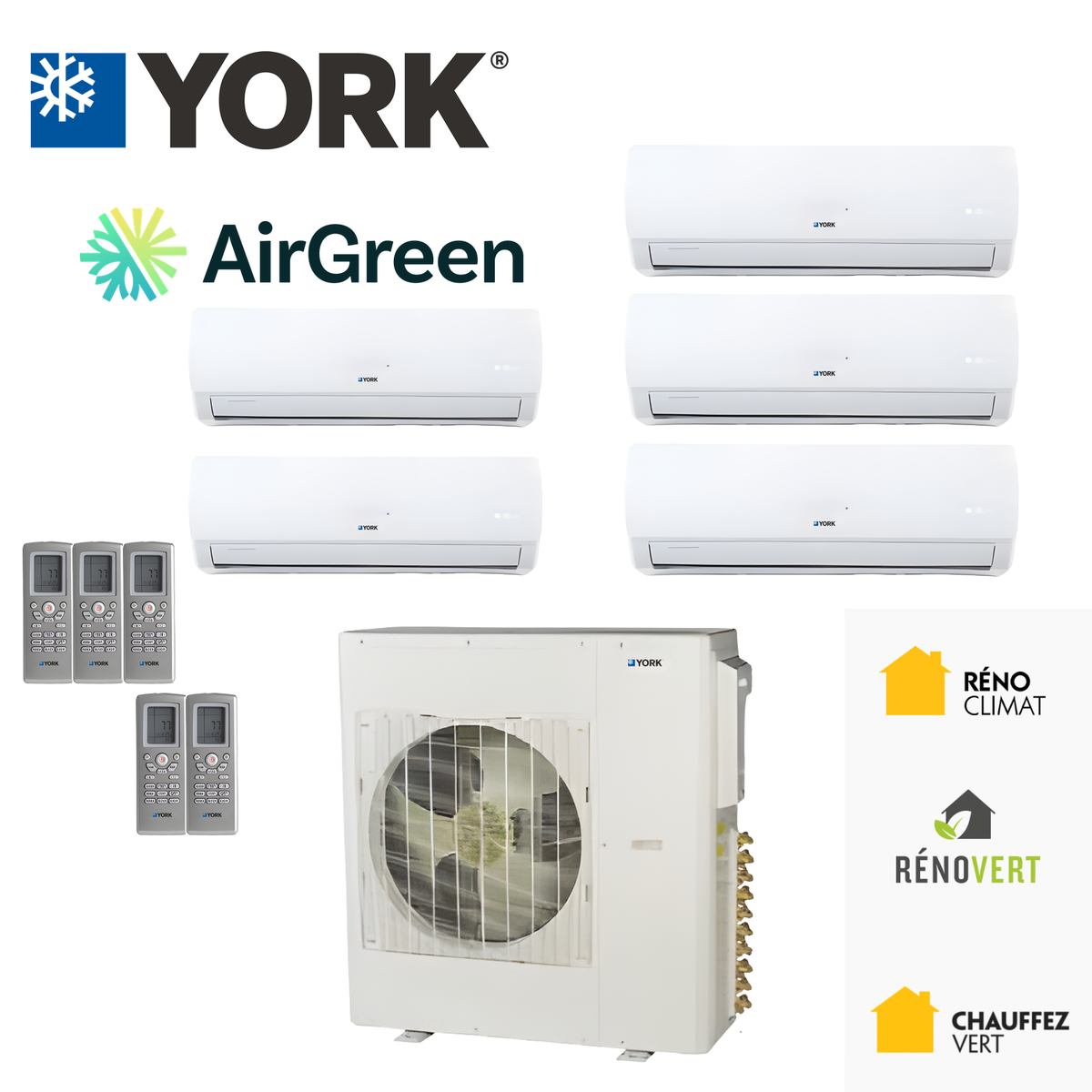

Le système de cinq têtes conçu par YORK, installé par AirGreen.
AirGreen choisit avec vous l’appareil extérieur et la taille de chaque tête dans les combinaisons YORK, puis installe les 5 têtes.
Ce que YORK apporte
- 3 appareils extérieursW et M, de 36 000 à 42 000 BTU/h.
- 35 combinaisons publiéesÀ 5 têtes, W et M réunies.
- Quatre types de têtesMurale, cassette,
plancher-plafond et gainable ; nos fiches sont en têtes murales.
Ce qu’AirGreen apporte
- Vendu et installé par AirGreenÀ Montréal, Laval, Longueuil,
Rive-Sud etRive-Nord . - Visite gratuiteOn mesure les pièces, l’isolation, l’entrée électrique et le parcours des conduites de réfrigérant.
- Soumission claireLe modèle exact, ce qui est inclus et le prix, par écrit.
- RBQ 5645-9605-01Sous-catégories 15.8, 15.10 et 16.
Le résultat : une tête par pièce, 5 au total, dans une combinaison permise par YORK.
Les 3 fiches à 5 têtes, juste en dessous.
Une fiche par appareil extérieur, montée en têtes murales, avec son numéro AHRI ; les autres têtes se font sur soumission.
Ce qui est propre aux systèmes de 5 têtes.
- La W et la M de 42 000 BTU/h acceptent les mêmes 16 combinaisons de cinq têtes ; la W cote 21 SEER, la M 16. La W de 36 000, elle, n’accepte pas cinq têtes de 9 000.
- La W de 36 000 BTU/h a cinq ports ; la M de 36 000 en a quatre.
LogisVert : aucun de nos multizones YORK à 5 têtes n’est admissible.
Aucun des 3 numéros AHRI de nos 3 fiches ne figure sur la liste LogisVert d’
Ce qu’on nous demande sur les systèmes de 5 têtes.
Quels appareils extérieurs YORK desservent cinq pièces ?
Trois : la W de 36 000 BTU/h, la W de 42 000 et la M de 42 000. La M de 36 000 s’arrête à quatre têtes.
Quelles combinaisons à cinq têtes pour la W de 36 000 BTU/h ?
YORK n’en publie que trois : 4 × 9 000 + 12 000, 4 × 9 000 + 18 000 et 3 × 9 000 + 2 × 12 000 BTU/h. Pour plus de choix, l’appareil de 42 000 BTU/h en offre seize.
Quelle longueur de conduites pour cinq têtes ?
Jusqu’à 265 pi au total et 82 pi jusqu’à la tête la plus éloignée sur les appareils de 42 000 BTU/h ; 245 pi au total sur la W de 36 000. On trace le parcours à la visite.
Un système YORK à cinq zones donne-t-il droit à LogisVert ?
Non : aucun numéro AHRI de nos 3 fiches à cinq têtes n’est sur la liste d’
Vos 5 pièces, un seul appareil extérieur YORK, installé par AirGreen.
À la visite gratuite, on vérifie si vos cinq pièces tiennent dans les 3 combinaisons de la W de 36 000 BTU/h ou demandent un appareil de 42 000 (16 combinaisons).
Sources et dates de vérification
- YORK, Mini-Split Systems, catalogue
PUBL-7782v6 (novembre 2020) : multizones M et W, appareils extérieurs (p. 24 et 31), appareils intérieurs (p. 23, 25 à 28 et 32 à 35), combinaisons possibles (p. 29, 30, 36 et 37) ; copie dans nos documents, relue le 26 oct. 2026. - YORK, brochures Série M (
PUBL-8258v2 ) et Série W (PUBL-8259v2 ), juillet 2019 : nombre maximal de zones par appareil extérieur ; copies dans nos documents, relues le 26 oct. 2026. Hydro-Québec , liste des thermopompes admissibles à LogisVert, fichier du 26 oct. 2026, profil « propriétaire, maison existante », recherche par numéro AHRI.- ENERGY STAR, Certified Air-Source Heat Pumps, jeu w7cv-9xjt, recherche par numéro AHRI le 26 oct. 2026.
- Fiches produits airgreen.ca : appareils extérieurs, nombre de têtes et numéros AHRI offerts, lus le 26 oct. 2026.
Prix sur soumission. YORK® est une marque déposée, utilisée ici pour désigner les produits que nous vendons et installons.
