Climatiseur 5-Zones YORK Série M 16 SEER | 42000 BTU

Cinq pièces à desservir, sans traiter toute la maison comme un seul espace

Pour un projet de climatisation à Montréal, Laval ou Longueuil, nous commençons par les pièces qui posent problème : une chambre utilisée porte fermée, un bureau occupé toute la journée, une aire de vie à rafraîchir en soirée. Le nombre de zones doit répondre à ces usages, et non simplement au nombre de murs disponibles pour installer des appareils.

Le Climatiseur 5-Zones YORK Série M 16 SEER | 42000 BTU, associé au groupe extérieur DHM42CMB21S, permet de concevoir un ensemble comprenant cinq unités intérieures. Le catalogue YORK présente plusieurs combinaisons possibles pour cette catégorie, avec une consigne de dimensionnement essentielle : sélectionner chaque unité intérieure pour sa zone et le groupe extérieur pour la demande globale du bâtiment.

Chez AirGreen, nous abordons donc ce système comme un projet de distribution du confort. Nous cherchons à déterminer où placer les cinq points de diffusion, quelles capacités retenir et comment réaliser les raccordements sans compromettre l’aménagement, le drainage ou l’accès pour l’entretien.

Les caractéristiques du YORK DHM42CMB21S

La désignation commerciale 42 000 BTU correspond à la catégorie du modèle. Dans le tableau technique de la Série M, à la page 24 du catalogue, YORK publie une capacité nominale de refroidissement de 40 000 BTU/h. Nous distinguons cette valeur mesurée aux conditions d’essai de l’appellation utilisée dans le titre du produit.

Ces caractéristiques proviennent du tableau du fabricant. Les plages de capacité ne constituent pas une promesse de production identique à toutes les températures extérieures ni pour toutes les combinaisons d’unités intérieures.

Notre fiche commerciale indique également Wi-Fi : non, ENERGY STAR : non et climat froid : non. Nous présentons ainsi cet appareil avec ses possibilités de climatisation et de chauffage, sans lui attribuer les caractéristiques d’une thermopompe conçue pour maintenir une forte capacité par froid intense.

Cinq unités intérieures ne représentent pas cinq systèmes indépendants

La technologie à compresseur variable des systèmes YORK ajuste le débit de réfrigérant à la demande des espaces. Cette modulation permet au système de faire varier sa capacité plutôt que de fonctionner uniquement selon un principe de marche et d’arrêt à pleine puissance.

Toutefois, les cinq unités intérieures partagent le même groupe extérieur. Dans le tableau des combinaisons de catégorie 42 000 BTU/h, YORK présente notamment :

• Cinq unités de catégorie 9 000 BTU/h.
• Quatre unités de 9 000 BTU/h et une de 12 000 BTU/h.
• Trois unités de 9 000 BTU/h, une de 12 000 BTU/h et une de 18 000 BTU/h.

L’addition des capacités inscrites sur les unités du troisième exemple donne 57 000 BTU/h. Ce calcul décrit les catégories des unités raccordées; il ne transforme pas le DHM42CMB21S en groupe extérieur capable de fournir 57 000 BTU/h de refroidissement simultanément.

Pour illustrer notre démarche, nous pourrions étudier une configuration comprenant une aire de vie, un bureau et trois chambres. Il s’agit d’un scénario de conception, pas d’une installation YORK réalisée ni d’un choix automatiquement adapté à votre maison. Nous devons notamment examiner la demande lorsque toutes ces pièces nécessitent de la climatisation au même moment.

Nous considérons aussi le scénario inverse : une seule chambre en demande pendant la nuit. La plage de modulation publiée concerne le système, pas chaque tête individuellement. Une capacité suffisante pour une journée chaude ne démontre donc pas, à elle seule, que l’assemblage convient à tous les usages envisagés.

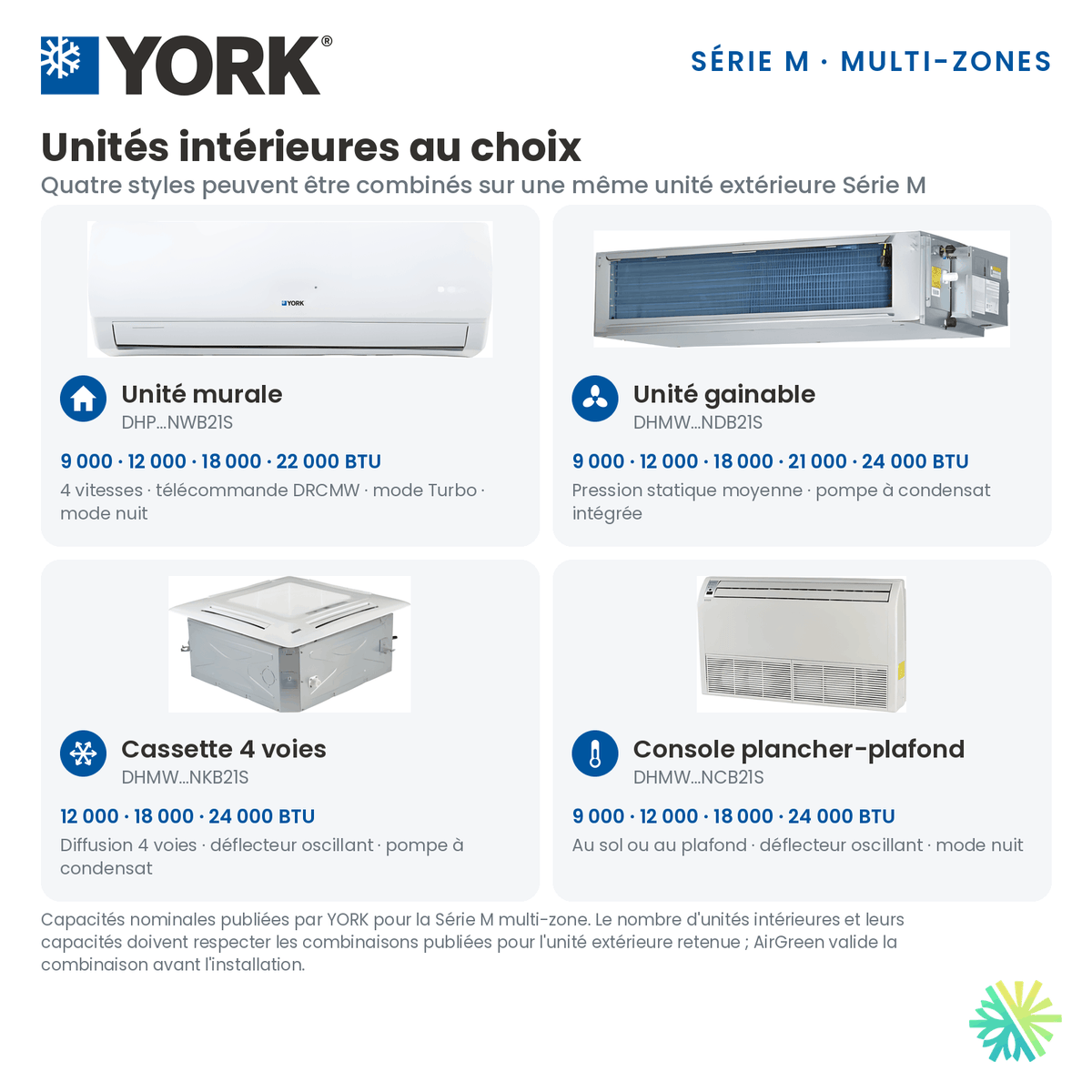

Choisir les unités intérieures selon la pièce, le bruit et l’aménagement

Les unités murales DHP09NWB21S et DHP12NWB21S, de catégories 9 000 et 12 000 BTU/h, figurent parmi les options de la Série M. Le catalogue annonce quatre vitesses de ventilation, une télécommande infrarouge, un mode sommeil, un mode turbo et une commande filaire en option. Pour ces deux modèles, la pression sonore descend à 29 dB(A) à la vitesse la plus basse publiée. Cette valeur intérieure ne doit pas être confondue avec les 58 dB(A) du groupe extérieur.

Le choix ne se limite pas aux têtes murales. La gamme comprend aussi des cassettes de plafond, des unités gainables dissimulées et des unités plancher-plafond, sous réserve de retenir une combinaison compatible.

Pour votre soumission, nous souhaitons identifier précisément le type d’unité retenu dans chaque zone. Une demande de discrétion visuelle, un plafond accessible ou un mur occupé par des fenêtres mérite d’être examiné avant de fixer les cinq références.

Des consignes distinctes, mais des modes à coordonner

Nous distinguons le réglage de température par zone de la possibilité de chauffer et de climatiser simultanément. Ce système ne doit pas être conçu pour chauffer une pièce pendant qu’une autre demande du refroidissement. Le manuel YORK prévoit notamment le code E7 pour un conflit de mode.

L’absence de Wi-Fi dans la configuration affichée ne signifie pas l’absence de commandes individuelles. Les unités murales disposent de commandes infrarouges, tandis que certaines commandes filaires sont proposées dans la gamme. Nous vérifions les fonctions recherchées — minuterie, réglage de ventilation ou commande centralisée — avec les unités et accessoires effectivement sélectionnés.

Interpréter le rendement sans promettre un pourcentage d’économie

Le SEER exprime un rendement de climatisation sur une saison de référence. L’EER décrit l’efficacité en refroidissement à des conditions d’essai déterminées. Le HSPF porte sur le rendement saisonnier en chauffage. Ces indices ne sont donc ni interchangeables ni équivalents à un pourcentage de réduction de facture.

Pour évaluer l’intérêt économique du YORK, nous demandons quel équipement serait remplacé et quels espaces seraient désormais traités. Comparer deux appareils sur le rendement ne suffit pas lorsque l’un dessert seulement le salon et l’autre cinq zones. Nous préférons établir un scénario d’utilisation cohérent plutôt que d’annoncer une économie sans point de comparaison.

Un chauffage jusqu’à −15 °C, avec un rôle à définir

La capacité nominale de 44 500 BTU/h en chauffage est publiée pour des conditions d’essai comprenant une température extérieure de 8 °C. Elle ne correspond pas à une capacité garantie à −15 °C, qui représente la limite basse de fonctionnement annoncée pour ce modèle.

Une thermopompe peut nécessiter du chauffage complémentaire avant d’atteindre sa limite de fonctionnement, lorsque les besoins du bâtiment dépassent sa production disponible.

Pour un projet sur la Rive Nord, la Rive Sud ou à Montréal, nous définissons donc le rôle du chauffage existant avant de proposer une modification. Nous ne présentons pas ce YORK comme un motif suffisant pour retirer toutes les plinthes ou toute autre source de chauffage.

Préparer les cinq raccordements, le support et l’accès pour les interventions

Le raccordement 3/8–5/8 po ne s’applique pas aux cinq départs

La mention tuyauterie 3/8–5/8 po de notre fiche commerciale doit être lue avec le détail des raccordements. Le tableau YORK distingue les cinq ports du DHM42CMB21S :

La paire 3/8–5/8 po correspond donc au cinquième port indiqué dans le catalogue, et non à une prescription uniforme pour tous les circuits. Le fabricant demande également de consulter les fiches techniques détaillées pour les dimensions des raccords.

Dans notre préparation, nous associons chaque unité intérieure à son départ, à ses raccordements et à son trajet. Nous évitons ainsi de constituer un ensemble de tuyauteries uniquement à partir de la catégorie « 42 000 BTU ».

Mesurer les parcours réels, pas seulement la distance entre les façades

Le catalogue indique une longueur équivalente maximale de 25 m jusqu’à l’unité intérieure la plus éloignée, ainsi qu’un dénivelé maximal de 15 m entre le groupe extérieur et les unités intérieures.

Une différence documentaire mérite toutefois d’être signalée : le catalogue annonce 265 pi, soit 81 m, pour la longueur totale, tandis que le manuel d’installation indique 80 m. Nous faisons confirmer la limite applicable à l’appareil avant de retenir un parcours proche du maximum.

Sur le plan du projet, nous distinguons les cinq cheminements : sortie de l’unité, montée ou descente, détour autour d’un obstacle et arrivée au groupe extérieur. Nous demandons aussi que les portions dissimulées et les accès aux raccordements soient identifiés. Un total approximatif ne nous permet pas de vérifier correctement la branche la plus longue.

Un groupe extérieur de 102 kg exige une préparation du support

Avec un poids net publié de 102 kg, le DHM42CMB21S nécessite un choix de support adapté à son implantation. Les dimensions commerciales de 40 × 43 × 17 po servent à une première appréciation de l’encombrement; nous utilisons ensuite le plan technique applicable pour préparer les appuis et les fixations.

Nous intégrons à cette étude l’espace nécessaire pour intervenir, le passage des personnes et l’accès aux raccordements. Nous ne cherchons pas uniquement un emplacement où le caisson peut entrer : nous voulons conserver une installation accessible après la pose des caches et des finitions.

Alimentation électrique : ne pas confondre protection et consommation

Notre fiche résume l’alimentation par la mention 220 V. Le catalogue précise 208/230 V, monophasé, 60 Hz, avec un MCA de 29 A et une protection maximale MOCP de 50 A, correspondant à la donnée MOP affichée sur notre fiche.

Nous traitons ces renseignements comme des paramètres de préparation du circuit, pas comme une consommation constante de l’appareil. Le choix du raccordement électrique doit être validé avec la plaque signalétique et les exigences d’installation, plutôt qu’à partir du seul nombre de BTU.

Dans la soumission, nous souhaitons préciser la portée des travaux électriques et les vérifications encore nécessaires. Cette étape évite de laisser une partie du projet indéterminée jusqu’à la journée de pose.

Prévoir le drainage et vérifier chaque zone à la mise en service

Pour cinq unités intérieures, nous préparons cinq évacuations de condensat. Dans nos réalisations multizones publiées, nous privilégions l’écoulement gravitaire lorsqu’il est réalisable et prévoyons une pompe lorsque le parcours l’exige, avec un accès pour les interventions.

La mise en service doit ensuite porter sur l’ensemble, et non uniquement sur la tête la plus proche du groupe extérieur. Notre méthode documentée comprend notamment l’épreuve d’étanchéité, le tirage au vide, les vérifications électriques et les essais de fonctionnement des unités.

Pour votre projet YORK, nous souhaitons également vous remettre un repérage clair des cinq zones et vous expliquer les commandes retenues. Nous vous invitons à signaler dès cette étape tout réglage difficile à comprendre ou tout emplacement nécessitant une démonstration d’accès aux filtres.

Deux réalisations AirGreen qui éclairent la conception d’un multizone

À Sainte-Thérèse : intégrer cinq têtes dans une maison compartimentée

Dans une réalisation publiée à Sainte-Thérèse, sur la Rive Nord, nous avons installé une GREE FREE MATCH R32 cinq zones avec cinq têtes murales. L’un des emplacements se trouvait au-dessus d’une ouverture intérieure, près d’un garde-robe et d’un retour de mur. Nous avons dû préserver la diffusion d’air, l’ouverture du panneau et l’intégration des conduites dans une pièce déjà aménagée.

Le compte rendu décrit un confort mieux réparti entre les zones, sans fournir de mesure chiffrée d’économie. Ce chantier concerne une GREE, pas le YORK DHM42CMB21S : nous le citons pour illustrer le travail d’implantation de cinq unités.

À Rosemont–La Petite-Patrie : protéger la toiture pendant l’installation

Pour une installation GREE Ultra Heat multizone à Rosemont–La Petite-Patrie, nous avons utilisé un socle en bois traité avec des patins EPDM et des plaques de répartition sur une toiture à membrane élastomère. Le montage répartissait la charge sans perforer la membrane et intégrait des éléments antivibratiles.

Là encore, il ne s’agit pas d’une réalisation YORK. Ce chantier illustre toutefois une question que nous examinons avec un groupe extérieur de 102 kg : comment installer l’appareil sans négliger le bâtiment qui le reçoit.

Entretien et dépannage : conserver une lecture claire des cinq zones

En cas de confort insuffisant, nous commençons par les vérifications accessibles : consigne, vitesse de ventilation, obstruction des entrées ou sorties d’air et état des filtres. Le manuel YORK mentionne ces points parmi les causes possibles de mauvais fonctionnement. Avant tout nettoyage autorisé à l’utilisateur, nous demandons de respecter les consignes de mise hors tension.

Pour préparer un appel de service CVAC, nous vous conseillons de noter la pièce concernée, le mode sélectionné, le code affiché et le moment où le problème apparaît. Une difficulté touchant une seule zone mérite d’être distinguée d’un comportement observé sur les cinq unités.

Nous recommandons également de conserver les références et numéros de série de tous les appareils. DHM42CMB21S est le numéro de modèle extérieur; le numéro de série unique doit être relevé sur l’appareil installé.

Garantie 10-10-0 : préciser les conditions et la main-d’œuvre

La garantie affichée 10-10-0 désigne ici 10 ans pour le compresseur, 10 ans pour les pièces et aucune couverture de main-d’œuvre dans cette formule.

Le catalogue fourni distingue une garantie standard de 7 ans sur le compresseur et 5 ans sur les pièces, puis une couverture prolongée de 10 ans sur les deux, conditionnelle à l’enregistrement pour les applications résidentielles admissibles. Il présente aussi une option de garantie avec main-d’œuvre nécessitant l’achat d’une protection supplémentaire.

Nous faisons donc préciser les conditions applicables à votre équipement, les démarches d’enregistrement et la portée de toute garantie supplémentaire. La durée annoncée doit être accompagnée d’une explication claire des pièces, de la main-d’œuvre et des déplacements couverts.

Une soumission fondée sur les cinq unités réellement proposées

Pour établir le prix d’une installation YORK cinq zones, nous souhaitons identifier les cinq modèles intérieurs, leurs capacités, leurs emplacements et les travaux associés. Le support, les parcours frigorifiques, les drains, les finitions et l’alimentation électrique doivent figurer dans la portée du projet.

La référence AHRI 8578497 est celle inscrite sur notre fiche commerciale. Nous demandons de vérifier sa correspondance avec l’assemblage retenu plutôt que de l’utiliser comme substitut à la liste complète des équipements.

Notre accompagnement vise à vous donner une base de décision concrète : la configuration proposée, ses limites en chauffage, les travaux nécessaires et les conditions de service. Nous préférons résoudre ces points avant l’installation plutôt que de laisser le nombre de zones ou la capacité commerciale tenir lieu d’explication.
