Climatiseur 4-Zones YORK Série M 16 SEER | 42000 BTU

Quatre espaces à climatiser, une capacité à répartir selon les besoins réels

Quatre unités intérieures ne doivent pas nécessairement avoir la même capacité. Dans une maison à étages à Laval, un logement sans conduits à Montréal ou une résidence agrandie à Longueuil, nous pouvons avoir à desservir des pièces très différentes avec un seul groupe extérieur. Le choix des appareils doit alors tenir compte de chaque zone, mais aussi de la demande totale que le système devra satisfaire. YORK souligne précisément cette double exigence dans son tableau de sélection multizone.

Le Climatiseur 4-Zones YORK Série M 16 SEER | 42000 BTU, associé à l’unité extérieure DHM42CMB21S, appartient à une gamme de thermopompes multizones à compresseur à vitesse variable. Nous le présentons ici dans une configuration à quatre unités intérieures. Malgré son appellation commerciale de climatiseur, cet équipement assure également le chauffage, dans la plage de fonctionnement publiée par le fabricant.

Les caractéristiques du groupe extérieur DHM42CMB21S

Le tableau technique de la Série M, à la page 24 du catalogue YORK, permet de distinguer la catégorie commerciale de l’appareil de ses capacités nominales mesurées.

Les capacités, les indices de rendement et les données électriques ci-dessus sont ceux de la colonne DHM42CMB21S du catalogue, et non ceux des autres appareils de la Série M.

Le groupe utilise le réfrigérant R-410A. YORK publie également un poids net de 102 kg, soit 225 lb, ainsi qu’une pression acoustique extérieure de 58 dB(A). Ces deux dernières valeurs sont importantes pour préparer le support et choisir l’emplacement de l’appareil.

Notre fiche commerciale indique par ailleurs l’absence de Wi-Fi, une classification non adaptée au climat froid et l’absence de certification ENERGY STAR pour la configuration présentée. Nous ne lui attribuons donc pas les caractéristiques d’une autre gamme YORK.

Pourquoi 42 000 BTU dans le titre et 40 000 BTU/h dans le catalogue

Nous conservons la désignation commerciale 42 000 BTU, tout en précisant que YORK publie une capacité nominale de refroidissement de 40 000 BTU/h pour ce modèle. Le catalogue indique aussi une plage de capacité de 8 530 à 46 403 BTU/h en climatisation et de 10 663 à 47 768 BTU/h en chauffage.

Ces valeurs ne sont pas interchangeables. Nous ne dimensionnons pas une installation à partir du maximum de la plage en supposant qu’il sera disponible continuellement. Nous ne présentons pas non plus la capacité minimale comme une valeur propre à chaque tête : les chiffres cités concernent le groupe extérieur.

Cette distinction permet de mieux examiner un projet dans lequel une seule petite pièce demande du refroidissement pendant une partie de la journée, alors que les quatre zones fonctionnent ensemble en soirée. Le nombre de têtes, leurs capacités et les besoins simultanés doivent être étudiés ensemble, conformément à la méthode de sélection indiquée par YORK.

Des combinaisons quatre zones réellement inscrites au catalogue

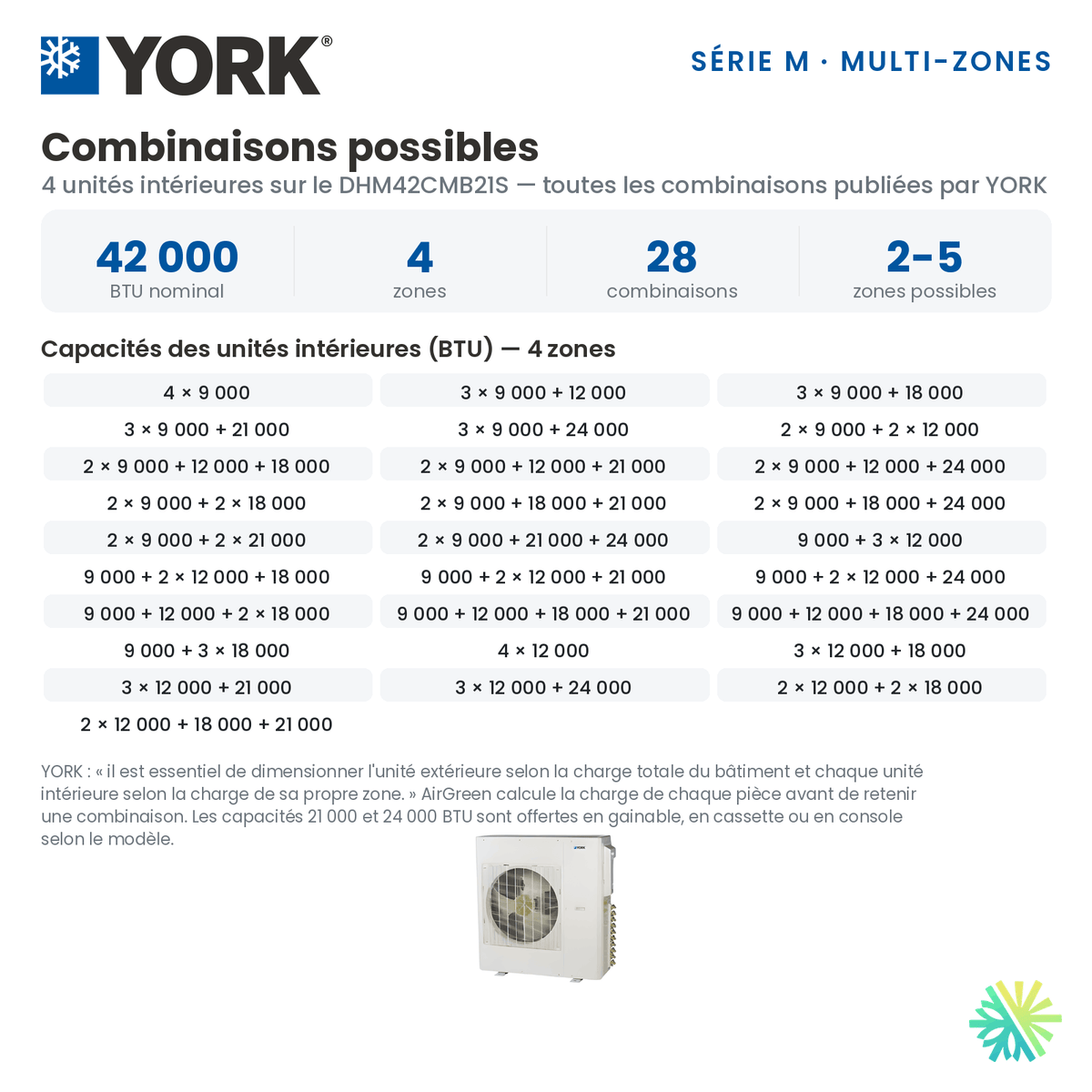

La page 30 du catalogue présente plusieurs associations possibles pour le groupe de catégorie 42 000 BTU. Parmi les configurations à quatre zones, nous retrouvons notamment :

Ces associations figurent dans le tableau YORK, mais leur présence ne dispense pas de vérifier les références exactes des unités et leur adéquation au bâtiment. Une somme de 48 000 BTU raccordés ne transforme pas le groupe extérieur en appareil de 48 000 BTU/h nominaux.

Prenons un scénario hypothétique sur la Rive Sud : deux chambres, un bureau et une aire de vie doivent recevoir chacun une unité. Une association de deux têtes de 9 000 BTU et de deux têtes de 12 000 BTU pourrait constituer une configuration à examiner. Nous ne la prescririons toutefois pas uniquement parce que son total correspond à 42 000 BTU. Nous demanderions aussi les dimensions des pièces, l’orientation des fenêtres, les caractéristiques d’isolation et les habitudes d’utilisation.

Des unités intérieures à choisir pour leur diffusion d’air et leurs commandes

Pour la Série M, le catalogue présente notamment les unités murales DHP09NWB21S, DHP12NWB21S, DHP18NWB21S et DHP24NWB21S. Il propose également des formats gainables, des cassettes de plafond et des unités plancher/plafond. La sélection finale doit rester compatible avec le groupe extérieur et la combinaison retenue.

Les unités murales décrites dans la section multizone disposent de quatre vitesses de ventilation, d’une télécommande infrarouge, d’un mode Turbo et d’un mode sommeil. Une commande filaire est présentée comme une option.

Pour une chambre, nous regardons également le niveau sonore de la tête sélectionnée. Le catalogue indique 29 dB(A) à la plus petite vitesse pour les modèles muraux de 9 000 et de 12 000 BTU. Nous ne généralisons pas cette valeur aux autres capacités ni au fonctionnement à grande vitesse.

Les consignes peuvent varier entre les pièces, mais nous prévoyons un mode de fonctionnement compatible pour l’ensemble : des températures différentes ne signifient pas chauffage et climatisation simultanés. Le manuel de la Série M identifie d’ailleurs les conflits de mode parmi les situations à diagnostiquer.

SEER 16 et chauffage à −15 °C : comprendre les limites utiles

Le SEER décrit l’efficacité sur une saison de climatisation. L’EER correspond à un rendement dans des conditions d’essai définies, tandis que le HSPF concerne la saison de chauffage. Nous utilisons ces indices pour comparer des données établies selon des méthodes comparables, sans les transformer en pourcentage garanti de réduction de facture.

Pour le chauffage, YORK annonce une plage de fonctionnement allant jusqu’à −15 °C. La capacité nominale de 44 500 BTU/h est cependant établie dans les conditions d’essai du catalogue, avec une température extérieure de 8 °C, et non de −15 °C. La brochure ne permet donc pas de promettre cette même capacité à sa limite de fonctionnement.

Pour un projet de chauffage sur la Rive Nord ou en Montérégie, nous prévoyons une relève adaptée au bâtiment. Le besoin de chauffage d’appoint peut apparaître avant la température minimale de fonctionnement, lorsque les pertes de chaleur de la maison dépassent la capacité disponible de la thermopompe.

Préparer les quatre parcours avant de fixer les appareils

Tuyauteries : distinguer la longueur totale et la branche la plus éloignée

Sur une installation de climatiseur quatre zones, nous traçons les parcours des liaisons avant de confirmer les emplacements. Nous tenons compte des changements d’étage, des détours nécessaires et de l’accès aux raccordements.

Le catalogue du DHM42CMB21S annonce une longueur totale maximale de 265 pi, présentée comme 81 m, une longueur équivalente maximale de 82 pi, soit 25 m, vers l’unité intérieure la plus éloignée, et une dénivellation extérieur/intérieur de 49 pi, soit 15 m. La longueur totale concerne l’ensemble des branches, pas chaque tête séparément.

Un point mérite une vérification avant les travaux : le manuel d’installation consulté indique 80 m de longueur totale pour ce modèle, contre 81 m dans le catalogue. Nous faisons donc confirmer la limite applicable avant d’approuver un parcours proche du maximum.

Les raccords ne sont pas tous identiques non plus. Le tableau extérieur distingue des paires ¼ po / ⅜ po, ¼ po / ½ po et ⅜ po / ⅝ po, selon le port. Nous ne prescrivons donc pas un seul diamètre de tuyauterie pour toutes les zones à partir du nombre « 42 000 ». YORK demande expressément de consulter les fiches techniques détaillées pour les dimensions des raccords.

Un chantier AirGreen en Montérégie : préserver la brique et prévoir le drainage

Dans notre compte rendu d’une installation à Saint-Jean-Baptiste, dans la Vallée-du-Richelieu, nous décrivons une maison sans réseau de conduits, avec une aire de vie ouverte et trois pièces fermées. Le système installé était un GREE FREE MATCH R32 à quatre têtes, et non le YORK présenté ici.

Le parcours de la tête du bureau a été détourné par un mur intérieur pour préserver la brique apparente. Pour les condensats, trois unités ont été drainées par gravité et une quatrième a nécessité une pompe, faute de pente utilisable. Les propriétaires ont ensuite rapporté un meilleur équilibre des températures et la possibilité de tempérer le bureau séparément.

Ce retour de chantier illustre une décision transposable à la préparation d’un projet YORK : nous examinons le drainage et les possibilités de passage avant de retenir un emplacement uniquement pour son apparence. Il ne constitue pas une mesure des performances du DHM42CMB21S.

Un groupe de 102 kg demande un support adapté

Avec un poids net publié de 102 kg, le DHM42CMB21S nécessite une attention particulière au support et à son implantation. Nous faisons vérifier la capacité du support proposé et la pertinence de son ancrage, plutôt que de considérer tous les supports pour mini-splits comme équivalents.

Notre fiche affiche des dimensions de 39,96 × 17,32 × 43,43 po, dans l’ordre largeur, profondeur et hauteur, soit 1015 × 440 × 1103 mm. Le catalogue arrondit ces cotes à 40 × 43 × 17 po et ne présente pas les dimensions impériales et métriques dans un ordre uniforme. Nous faisons confirmer les dimensions et les points de fixation sur le dessin technique applicable avant de réserver l’espace ou de préparer le support.

La pression acoustique extérieure annoncée de 58 dB(A) doit également être intégrée au choix de l’emplacement. Elle ne décrit ni le bruit à l’intérieur d’une chambre ni une mesure effectuée à la limite de propriété. Nous examinons notamment la proximité des fenêtres, les espaces de détente et l’accès futur pour le service.

Électricité et mise en service : des vérifications distinctes

La mention commerciale « 220 V » doit être précisée dans le dossier technique : l’alimentation publiée est de 208/230 V, monophasée, à 60 Hz. La MCA de 29 A correspond à l’ampacité minimale requise du circuit; la MOP de 50 A indique la protection maximale contre les surintensités. Ces chiffres ne représentent pas une consommation constante.

Nous confions la validation des conducteurs, de la protection et du raccordement à une personne qualifiée. La présence d’un emplacement libre dans le panneau ne suffit pas, à elle seule, pour confirmer l’ensemble des travaux électriques. Le manuel exige des protections et des conducteurs appropriés ainsi qu’une installation réalisée par du personnel qualifié.

Pour la mise en service, nous faisons préciser au dossier le contrôle d’étanchéité, les vérifications du circuit frigorifique et les essais de fonctionnement. Le manuel prévoit notamment l’utilisation d’azote pour l’essai d’étanchéité ainsi que la remise des instructions d’utilisation et d’entretien au propriétaire.

Entretien : suivre les quatre unités, pas seulement celle du salon

Nous recommandons d’inspecter les filtres de chaque tête et de les nettoyer selon les instructions de l’unité concernée. L’entretien doit aussi prendre en compte les échangeurs, les ventilateurs et l’évacuation de l’eau. Les interventions internes demandent une personne qualifiée.

Pour faciliter un appel de service CVAC, nous invitons le propriétaire à relever la pièce concernée, le mode sélectionné, la consigne et tout code affiché. Une photo de l’affichage et les références des appareils permettent de préparer une description plus précise du problème.

En présence de déclenchements répétés du disjoncteur, nous recommandons d’arrêter l’appareil et de demander une intervention plutôt que de multiplier les réarmements. Le manuel prévoit l’arrêt et le recours à l’entrepreneur lorsque la protection électrique se déclenche fréquemment.

Garantie 10-10-0 et identification exacte de la configuration

La garantie 10-10-0 annoncée dans notre fiche correspond à 10 ans sur les pièces, 10 ans sur le compresseur et aucune main-d’œuvre comprise dans cette couverture du fabricant.

Le catalogue distingue cependant une garantie de base de 7 ans sur le compresseur et 5 ans sur les pièces d’une couverture résidentielle prolongée à 10 ans sur les pièces et le compresseur, sous condition d’enregistrement en ligne. Nous faisons donc préciser les conditions applicables au système vendu, plutôt que de présenter la prolongation comme automatique.

Une protection supplémentaire incluant la main-d’œuvre est également décrite dans la brochure, avec enregistrement et achat d’une option de garantie. Sa disponibilité et ses modalités doivent être confirmées dans les documents contractuels.

La référence AHRI 8578497 provient de notre fiche commerciale. La brochure fournie ne reproduit pas ce certificat ni la composition exacte correspondante. Nous faisons donc vérifier l’association réelle des quatre unités intérieures avant de rattacher cette référence à la soumission.

Une soumission AirGreen qui décrit l’installation complète

Pour comparer le prix d’un climatiseur quatre zones, nous recommandons un devis qui identifie les quatre unités intérieures, leurs capacités, les commandes, le groupe extérieur et les travaux inclus. Les parcours de conduites, le support, les éventuelles pompes à condensats, l’électricité et la finition doivent être précisés.
