Thermopompe MultiZone 3-Têtes YORK Série M 16 SEER | 24000 BTU

Trois espaces à régler séparément, sans installer trois groupes extérieurs

Un salon utilisé en soirée, une chambre occupée la nuit et un bureau où nous travaillons pendant la journée ne demandent pas nécessairement les mêmes réglages. Pour un projet à Montréal, Laval ou Longueuil, nous pouvons étudier une configuration qui traite ces espaces séparément tout en regroupant les raccordements sur une seule unité extérieure. Le YORK Série M DHM24CMB21S appartient à cette famille de systèmes multizones; le catalogue prévoit des combinaisons à deux ou trois unités intérieures pour ce format.

Chez AirGreen, nous abordons le choix d’un climatiseur trois zones en distinguant trois éléments : les besoins de chaque pièce, la capacité commune disponible et les possibilités de raccordement. YORK recommande d’ailleurs de sélectionner les unités intérieures selon les espaces à desservir, puis de vérifier leur association dans le tableau des combinaisons autorisées.

L’appellation commerciale « climatiseur » ne limite pas ce modèle au refroidissement. Le fabricant classe le DHM24CMB21S comme une thermopompe, avec des capacités documentées en climatisation et en chauffage.

Catégorie 24 000 BTU : une capacité nominale de 26 000 BTU/h dans le catalogue

Notre fiche présente ce système dans la catégorie 24 000 BTU. Le tableau des unités extérieures de la Série M, à la page 24 du catalogue — page 26 du PDF, indique toutefois une capacité nominale de 26 000 BTU/h en climatisation pour le DHM24CMB21S. Nous distinguons donc la désignation commerciale du résultat nominal publié, sans les employer comme deux valeurs interchangeables.

Ces valeurs proviennent de la colonne du modèle DHM24CMB21S. Nous conservons les indices SEER, EER et HSPF utilisés dans cette documentation, sans les renommer SEER2, EER2 ou HSPF2.

Notre fiche commerciale renseigne également la référence AHRI 8581777. Pour préparer une offre complète, nous demandons que cette référence soit accompagnée des modèles des trois unités intérieures retenues. Le numéro du groupe extérieur, à lui seul, ne décrit pas tous les appareils qui seront installés dans votre propriété.

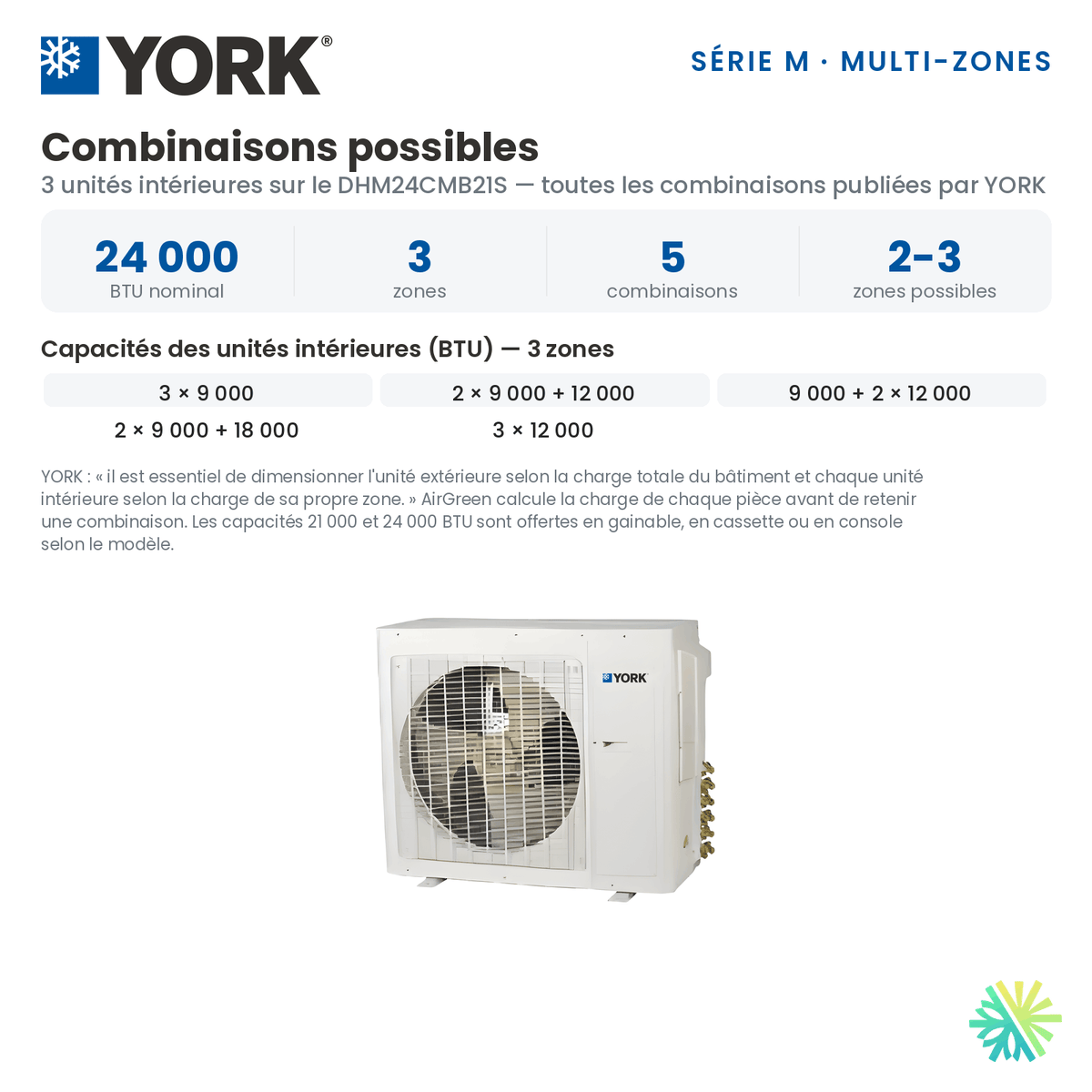

Les combinaisons trois zones prévues par YORK

Le tableau de la page 29 du catalogue — page 31 du PDF présente cinq associations de catégories de capacité pour une configuration trois zones sur le groupe extérieur de catégorie 24 000 BTU.

Nous utilisons ces associations comme point de départ, puis nous vérifions les références exactes, les besoins des pièces et les conditions de raccordement. Le fabricant souligne expressément que le groupe extérieur doit être dimensionné pour la charge globale et chaque unité intérieure pour sa propre zone.

Additionner les capacités inscrites sur les unités intérieures ne donne pas la capacité totale disponible simultanément. Par exemple, trois appareils de catégorie 12 000 BTU représentent 36 000 BTU de capacité intérieure raccordée. Cela ne transforme pas le DHM24CMB21S en un groupe extérieur fournissant automatiquement 36 000 BTU/h : sa capacité nominale de climatisation demeure celle publiée pour le système, avec une plage maximale distincte.

Cette distinction influence directement notre recommandation. Nous ne choisissons pas trois grandes unités intérieures uniquement pour disposer d’une réserve; nous cherchons une association cohérente avec les demandes simultanées du bâtiment.

Des consignes différentes, avec des modes de fonctionnement compatibles

Le multizone permet de personnaliser les réglages dans les espaces desservis. Nous pouvons ainsi prévoir une consigne pour une chambre et une autre pour l’aire de vie, plutôt qu’imposer un seul réglage à toutes les pièces. Le catalogue YORK présente précisément cette possibilité de contrôle individuel des températures.

Nous distinguons cependant le réglage de température du choix entre chauffage et climatisation. Nous ne présentons pas cette installation comme trois systèmes autonomes capables de chauffer une pièce pendant qu’une autre est refroidie. Dans notre documentation d’utilisation des thermopompes multizones, nous précisons que les unités doivent fonctionner dans des modes compatibles; le manuel complémentaire de la Série M répertorie également des défauts de conflit de mode entre unités.

À la remise du système, nous proposons donc de montrer deux opérations distinctes : ajuster une consigne locale et effectuer le changement saisonnier de mode. Cette démonstration évite qu’une unité laissée en chauffage soit interprétée comme défectueuse lorsque les autres demandent de la climatisation.

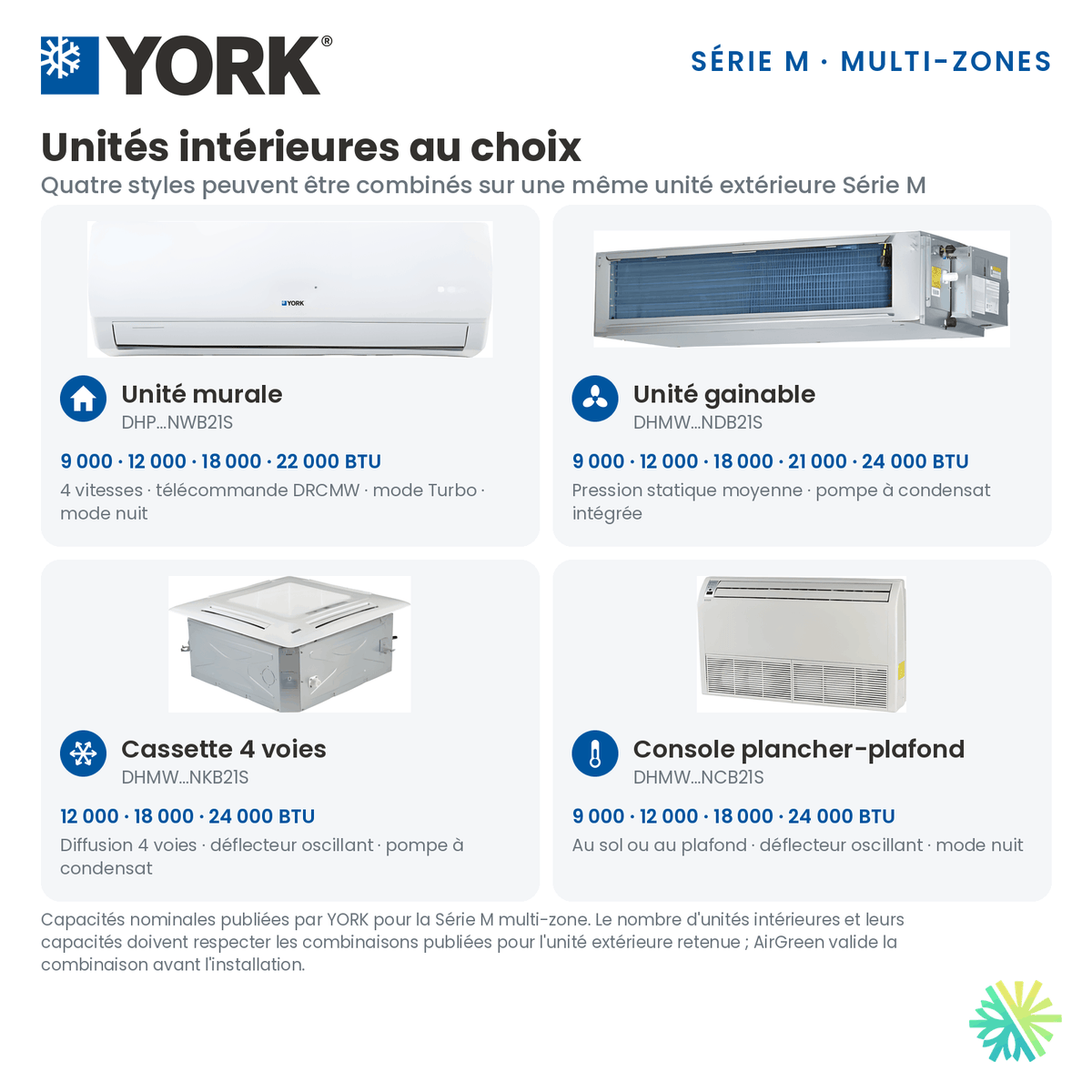

Choisir les unités intérieures selon la pièce, pas seulement selon leur apparence

La Série M propose plusieurs familles d’unités intérieures : murales, gainables, cassettes de plafond et consoles plancher/plafond. Cette variété concerne la gamme; elle ne signifie pas que toute combinaison de formats et de capacités convient automatiquement au DHM24CMB21S.

Pour un projet composé de trois unités murales, nous pouvons notamment examiner les références DHP09NWB21S et DHP12NWB21S, présentées dans le catalogue pour la Série M. Ces unités possèdent quatre vitesses de ventilation et une commande infrarouge; une commande filaire est indiquée en option.

Nous faisons préciser les trois modèles dans la soumission. Sans cette sélection, nous ne pouvons pas attribuer au projet un débit d’air intérieur, un niveau sonore intérieur ou des dimensions identiques pour chaque pièce.

Pour illustrer cette différence, le catalogue annonce 318 pi³/min au débit maximal pour la DHP09NWB21S et 400 pi³/min pour la DHP12NWB21S. Leurs pressions sonores publiées varient respectivement de 29 à 43 dB(A) et de 29 à 45 dB(A), selon la vitesse. Ces chiffres décrivent les unités nommées, pas une configuration trois zones déjà arrêtée.

Une sélection qui tient compte du jour et de la nuit

Pour notre étude, nous proposons de décrire l’utilisation des pièces avant de choisir les capacités. Une chambre, un bureau et un salon peuvent présenter des besoins différents, même lorsque deux de ces espaces ont une superficie comparable. Notre approche des projets multizones à Laval comprend une analyse séparée des zones et de leur occupation.

Scénario illustratif : pour une maison lavalloise comprenant un bureau utilisé le jour et deux chambres occupées surtout la nuit, nous comparerions les besoins individuels avec ceux des périodes où les trois pièces demandent de la climatisation. L’association 9 000 + 9 000 + 12 000 BTU figure parmi les possibilités du catalogue, mais sa présence dans le tableau ne suffit pas à la recommander pour cette maison.

Nous examinerions notamment la pièce qui mérite la capacité supérieure, l’orientation du soufflage et le parcours des conduites. Nous voulons que la troisième unité réponde à un besoin identifié, plutôt qu’être ajoutée simplement parce que le groupe extérieur possède un troisième raccordement.

Chauffage jusqu’à −15 °C : définir le rôle de l’appoint

La plage de fonctionnement en chauffage publiée pour le DHM24CMB21S va de −15 à 27 °C. Sa capacité nominale de 29 000 BTU/h correspond toutefois aux conditions d’essai du catalogue, qui comprennent une température extérieure de 8 °C au thermomètre sec. Nous ne présentons donc pas cette capacité comme garantie à −15 °C.

Le tableau fourni ne précise pas la capacité ni le coefficient de performance à −15 °C. Notre fiche commerciale indique également que ce modèle n’est pas certifié pour climat froid.

Pour une installation sur la Rive Nord, la Rive Sud ou en Montérégie, nous proposons de définir le rôle du chauffage existant dès la consultation. Nous ne recommandons pas de supprimer les appareils d’appoint sur la seule base de la température minimale annoncée.

Une utilisation locale, sans Wi-Fi annoncé

Notre fiche identifie ce modèle comme sans Wi-Fi. Nous ne lui attribuons donc pas une application mobile, une commande à distance par Internet ou une compatibilité avec un assistant vocal non documentée.

Les possibilités de réglage doivent être rattachées aux commandes réellement fournies avec les unités intérieures. Pour les modèles muraux présentés dans le catalogue de la Série M, nous retrouvons notamment une télécommande infrarouge, un mode sommeil et plusieurs vitesses de ventilation.

Préparer trois circuits intérieurs autour d’une installation extérieure bien organisée

Identifier chaque zone avant le passage des conduites

Un projet trois zones demande une correspondance claire entre les unités intérieures, leurs conduites et leurs raccordements électriques. En complément du catalogue, le schéma du DHM24CMB21S à la page 5 du manuel d’installation — page 13 du PDF distingue les circuits A, B et C. Le fabricant exige que les conduites et le câblage de chaque unité correspondent au même circuit.

Pour votre projet, nous proposons une identification simple : « chambre principale », « bureau » et « salon », associée aux repères techniques. Ce repérage facilite la réception des travaux et permet de décrire précisément une éventuelle demande de service.

Nous souhaitons également convenir des emplacements avant les percements. Le trajet le plus court n’est pas nécessairement celui qui respecte le mieux le mobilier ou l’aspect de la façade.

Tuyauterie : trois paires de raccords à vérifier avec les appareils choisis

Le catalogue indique, pour chacun des trois ports du DHM24CMB21S, un raccord de 1/4 po côté liquide et de 3/8 po côté gaz. Nous ne traitons pas cette information comme une garantie que toutes les unités intérieures possibles possèdent exactement les mêmes raccords.

La DHP18NWB21S, par exemple, est présentée avec un raccord gaz de 1/2 po, alors que les modèles muraux de 9 000 et 12 000 BTU utilisent du 3/8 po. La sélection des conduites et des éventuels raccords d’adaptation doit donc suivre les références retenues.

Pour examiner les parcours, le catalogue donne une longueur équivalente maximale de 20 m vers l’unité intérieure la plus éloignée et un dénivelé de 10 m, que le groupe extérieur soit au-dessus ou au-dessous des unités intérieures. Nous vérifions séparément la longueur cumulée du réseau et les limites applicables à l’installation.

Électricité : distinguer l’ampacité du circuit et la protection maximale

L’alimentation nominale documentée est de 208/230 V, monophasée, 60 Hz. Pour le groupe extérieur, YORK publie une ampacité minimale du circuit de 20 A et une protection maximale contre les surintensités de 30 A.

Ces valeurs ne signifient pas que l’appareil consomme constamment 20 ou 30 A. Nous faisons confirmer le circuit, les conducteurs et les protections à partir de la plaque signalétique et de la configuration retenue.

Le schéma électrique complémentaire montre une alimentation arrivant au groupe extérieur et les liaisons vers les unités A, B et C. Nous ne reprenons donc pas automatiquement le principe d’alimentations intérieures séparées utilisé sur certaines autres séries YORK.

Choisir l’emplacement extérieur avec le bruit et l’accès en tête

Le niveau de pression sonore extérieur publié est de 56 dB(A). Le catalogue donne un poids net de 61 kg et les cotes commerciales 37 × 28 × 16 po. L’ordre des dimensions en pouces et en millimètres n’étant pas cohérent dans le tableau, nous faisons confirmer les axes sur le dessin technique avant de préparer les supports.

Dans notre proposition d’implantation, nous cherchons à conserver le passage, l’accès aux raccords et l’espace nécessaire au service. Nous examinons aussi la proximité des endroits où le bruit pourrait être gênant, sans déduire le niveau sonore chez un voisin du seul chiffre publié par le fabricant.

Prévoir le drainage et les essais pour les trois unités

Nous proposons de documenter l’évacuation des condensats de chaque unité intérieure, avec un accès aux éléments qui devront être inspectés. La solution dépendra du format choisi et du parcours réalisable; nous ne présumons pas que trois unités différentes possèdent les mêmes équipements de drainage.

En complément, le manuel YORK prévoit le tirage au vide du circuit frigorifique et la recherche de fuites aux raccords. Nous retenons ces opérations dans la préparation de la mise en service, au-delà du simple démarrage des appareils.

Pour la réception, nous proposons de vérifier les commandes zone par zone, puis le fonctionnement de plusieurs unités ensemble. Nous souhaitons que le propriétaire sache quels espaces sont desservis, comment effectuer les réglages et où se trouvent les accès d’entretien.

Trois réalisations AirGreen qui illustrent les enjeux du multizone

Les exemples suivants proviennent de nos comptes rendus de chantier publiés en ligne. Ils concernent des systèmes HITACHI, GREE et SHARP, et non une installation attestée du YORK DHM24CMB21S.

À Montréal : conserver l’espace au sol dans Rosemont–La Petite-Patrie

Pour une installation HITACHI airHome Multi triple zone, nous avons placé le groupe extérieur en hauteur sur un mur de brique, à l’arrière du bâtiment. Les conduites devaient rejoindre différents secteurs sans encombrer la façade, tandis que le sol devait rester disponible. Le résultat documenté combine un montage mural et un parcours protégé des conduites. Ce chantier montre pourquoi nous étudions les trois trajets avant de choisir définitivement l’emplacement extérieur.

À Laval : regrouper les raccordements sans compliquer le service

Notre réalisation d’un GREE FREE MATCH R32 trois zones à Laval comprend une unité extérieure sur supports muraux, un cache-lignes vertical et un sectionneur accessible. Nous avons organisé les conduites le long de la fondation tout en conservant l’accès à l’appareil. L’installation publiée illustre un résultat concret : trois têtes intérieures raccordées à un ensemble extérieur compact, avec des passages techniques protégés.

À Longueuil : installer trois unités de même catégorie

Dans une maison familiale à Longueuil, nous avons réalisé une installation SHARP BU triple zone avec trois unités intérieures de 9 000 BTU. Cette configuration documentée illustre une association de capacités identiques pour plusieurs espaces. Elle ne constitue toutefois pas une recommandation automatique pour une autre propriété, ni une preuve de performance du système YORK présenté ici.

Entretenir les trois zones, même lorsqu’une seule semble moins confortable

Nous recommandons de conserver les références des trois unités, leur emplacement et les consignes de nettoyage propres à chacune. Un entretien multizone doit tenir compte de tous les appareils raccordés, pas uniquement de celui qui fonctionne le plus souvent.

Pour préparer un appel de service AirGreen, nous vous invitons à noter si le problème touche une seule pièce ou les trois, le mode sélectionné et tout code affiché. Nous proposons également de signaler une trace d’eau, un changement persistant du bruit ou une modification inhabituelle du débit ressenti.

Notre service comprend le nettoyage et la réparation des équipements de chauffage et de climatisation. Nous pouvons ainsi examiner le problème observé plutôt que conclure, à partir d’un seul symptôme, qu’il faut remplacer le groupe extérieur.

Garantie 10-10-6 : faire préciser l’enregistrement et la main-d’œuvre

Notre fiche commerciale affiche 10-10-6, soit dix ans pour le compresseur, dix ans pour les pièces et 6 ans de main-d’œuvre directement du distributeur.

Le catalogue YORK de 2020 présente une garantie standard de sept ans sur le compresseur et cinq ans sur les pièces, puis une bonification à dix ans après enregistrement pour les applications résidentielles admissibles. Il décrit aussi une protection de main-d’œuvre supplémentaire, au-delà des 6 ans inclus, nécessitant un achat distinct.

Nous faisons préciser la couverture applicable au système vendu, les formalités d’enregistrement et les conditions de toute garantie supplémentaire. Pour un usage commercial, nous ne transposons pas automatiquement les modalités résidentielles du catalogue.

Comparer une installation complète, sans subvention présumée

Pour obtenir un prix de climatiseur trois zones installé réellement comparable, nous proposons de faire identifier les trois appareils intérieurs, les commandes, les longueurs de conduites comprises, les supports, le drainage, les raccordements électriques et les finitions. Une offre portant seulement sur le groupe extérieur ne décrit pas le même projet qu’une installation complète.

Notre fiche indique ENERGY STAR® : non. Hydro-Québec exige cette certification pour les thermopompes installées à compter du 26 novembre 2025 dans le cadre de l’aide LogisVert correspondante. Sur la base du statut fourni pour ce modèle, nous ne déduisons donc pas de subvention LogisVert de son budget.

Faites préparer votre configuration YORK trois zones par AirGreen

Nous offrons une estimation gratuite sur place, avec un accompagnement pour le choix de l’équipement, l’installation et le service après-vente à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud.

Pour préparer votre rencontre, nous vous invitons à réunir un plan des trois espaces, quelques photos des emplacements envisagés et une description du chauffage existant. Nous pourrons ainsi comparer les combinaisons possibles et définir les travaux avant la commande.

Contactez AirGreen au 514-316-2973 ou à sales@airgreen.ca pour vérifier la disponibilité du YORK Série M DHM24CMB21S et obtenir une soumission détaillée pour votre projet trois zones.

Garantie : 10 ans sur le compresseur, 10 ans sur les pièces et 6 ans sur la main-d’œuvre, directement du distributeur.
