Un chauffe-eau indirect de 119 gallons US pour les immeubles et les commerces chauffés par une chaudière électrique

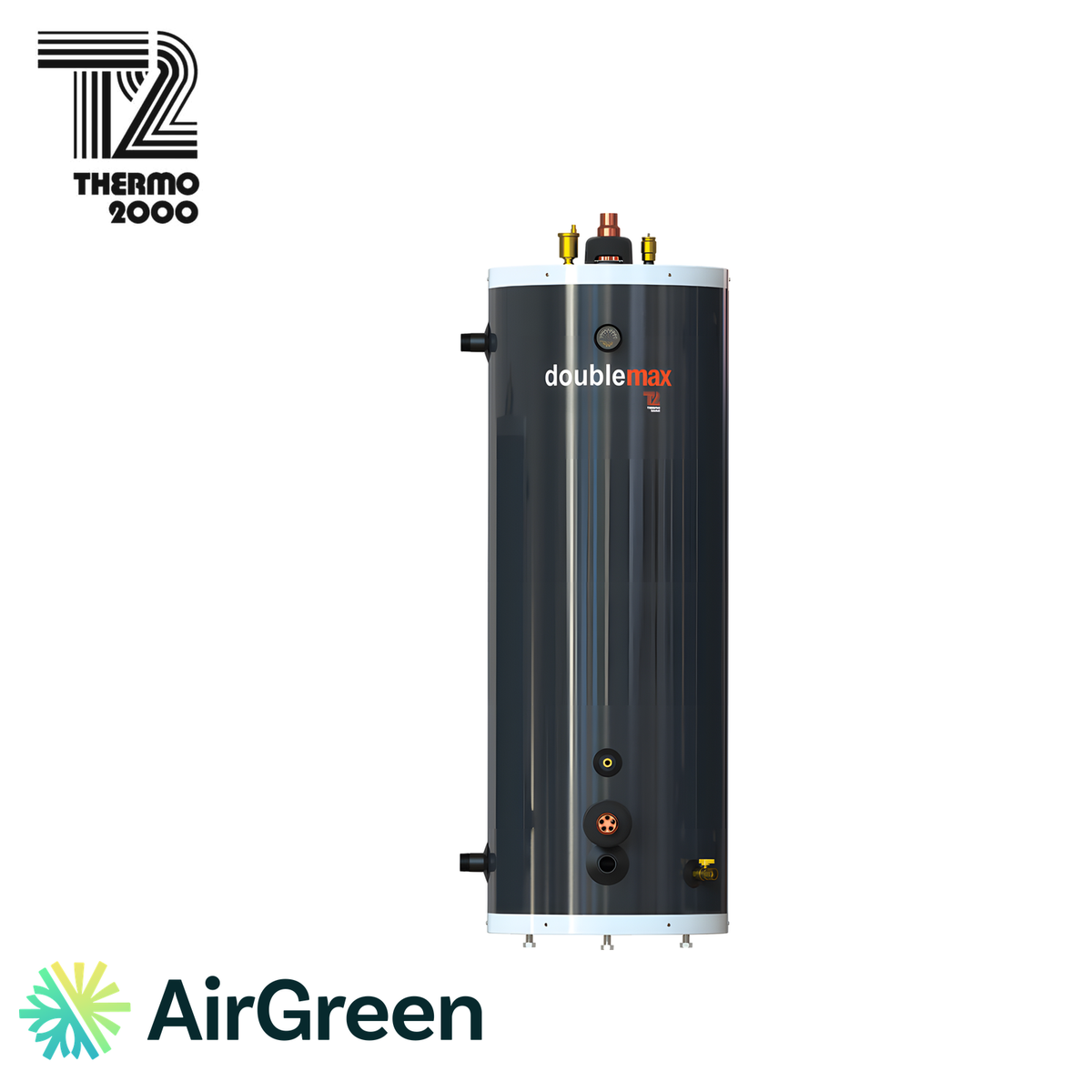

Dans un immeuble à logements, une garderie ou un commerce chauffé par une chaudière électrique, l’eau chaude domestique peut provenir de la même source que le chauffage. Le chauffe-eau indirect Thermo 2000 DoubleMax 120-9 est conçu pour ces besoins collectifs : un réservoir de 119 gallons US, un échangeur de cuivre à double paroi de 55,6 pi² et une production qui grimpe avec la puissance de la chaudière. AirGreen l’installe dans les bâtiments de Montréal, de Laval, de Longueuil, de la Rive-Sud et de la Rive-Nord.

Un réservoir pensé pour les besoins collectifs

Le DoubleMax 120-9 n’est pas un appareil de maison unifamiliale. Il vise les bâtiments où plusieurs ménages ou plusieurs postes utilisent l’eau chaude en même temps : un immeuble de quelques logements dont l’eau chaude est centralisée, une garderie qui lave la vaisselle et les mains toute la journée, une clinique, un salon de coiffure, un centre de conditionnement physique avec quelques douches. Dans ces bâtiments, la chaudière électrique qui chauffe les locaux peut aussi produire l’eau chaude, ce qui évite de multiplier les chauffe-eau électriques indépendants et les circuits qui les alimentent.

La sélection du réservoir se fait toujours à partir de la demande réelle. Nous comptons les logements, les appareils et les pointes de consommation avant de vous proposer ce modèle ou une autre configuration.

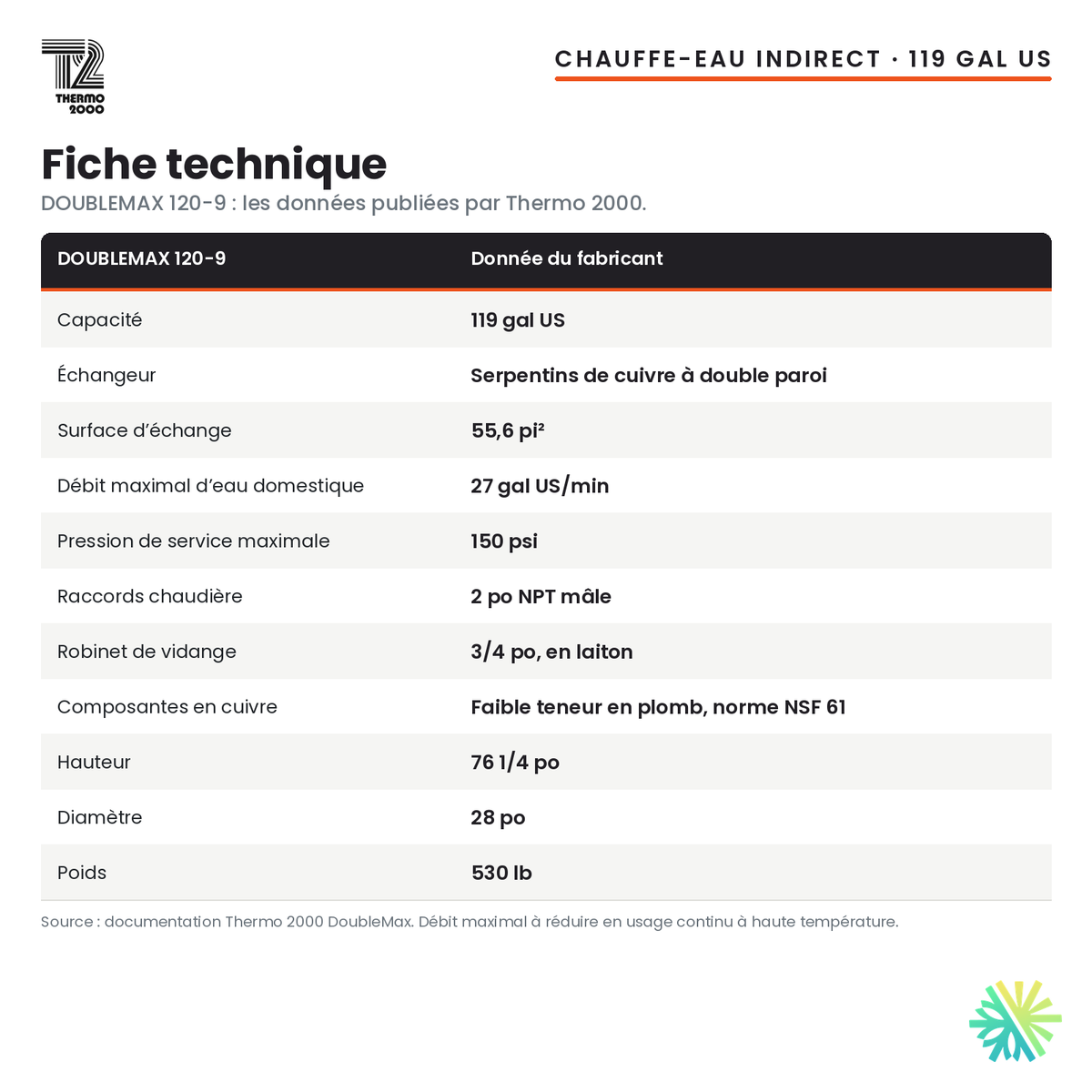

Les données du fabricant

• Capacité : 119 gallons US
• Échangeur : tuyauterie de cuivre à double paroi en lignes hélicoïdales parallèles
• Surface d’échange : 55,6 pi²
• Débit maximal d’eau chaude domestique : 27 gpm, à réduire pour les applications à haute température et à débit continu
• Pression maximale : 150 psi
• Raccordement chaudière : 2 po NPT mâle
• Robinet de vidange : robinet à bille de ¾ po en laiton, 150 psi maximum
• Dimensions : hauteur de 76 1/4 po, diamètre de 28 po
• Poids : 530 lb (610 lb à l’expédition)
• Eau potable : composants de cuivre conformes aux exigences de faible teneur en plomb et à la norme NSF 61

Une production qui suit la puissance de la chaudière

Thermo 2000 publie un tableau de production qui va d’une chaudière de 50 000 BTU/h (15 kW) jusqu’à 900 000 BTU/h (264 kW), pour une eau froide à 40 °F et une eau de chaudière à 180 °F. Les valeurs se lisent sous la forme première heure / continu, en gallons US à l’heure. Quelques repères pour une eau livrée à 110 °F :

• 100 000 BTU/h (29 kW) : 291 / 172
• 200 000 BTU/h (59 kW) : 463 / 344
• 300 000 BTU/h (88 kW) : 635 / 516
• 900 000 BTU/h (264 kW) : 1 668 / 1 549

Le message est clair : le réservoir et son échangeur peuvent suivre une chaudière électrique commerciale de forte puissance, et c’est la chaudière qui fixe la production réelle. Dans un bâtiment existant, la puissance disponible dépend de l’entrée électrique; nous partons de cette donnée pour établir une production réaliste.

Les températures plus élevées des usages commerciaux

Certains usages demandent une eau plus chaude que la douche : lavage de vaisselle, entretien sanitaire, buanderie. Le tableau prévoit aussi une eau livrée à 140 °F et à 160 °F. Avec 200 000 BTU/h (59 kW), le DoubleMax 120-9 donne 289 / 241 à 140 °F et 261 / 241 à 160 °F. Au-delà de 400 000 BTU/h (117 kW), le fabricant ne publie plus de valeur à 160 °F, et au-delà de 650 000 BTU/h (191 kW), plus de valeur à 140 °F : ces combinaisons ne sont pas couvertes, et nous dimensionnons l’installation à l’intérieur des valeurs publiées. Thermo 2000 rappelle aussi que le débit maximal de 27 gpm doit être réduit pour les applications à haute température et à débit continu.

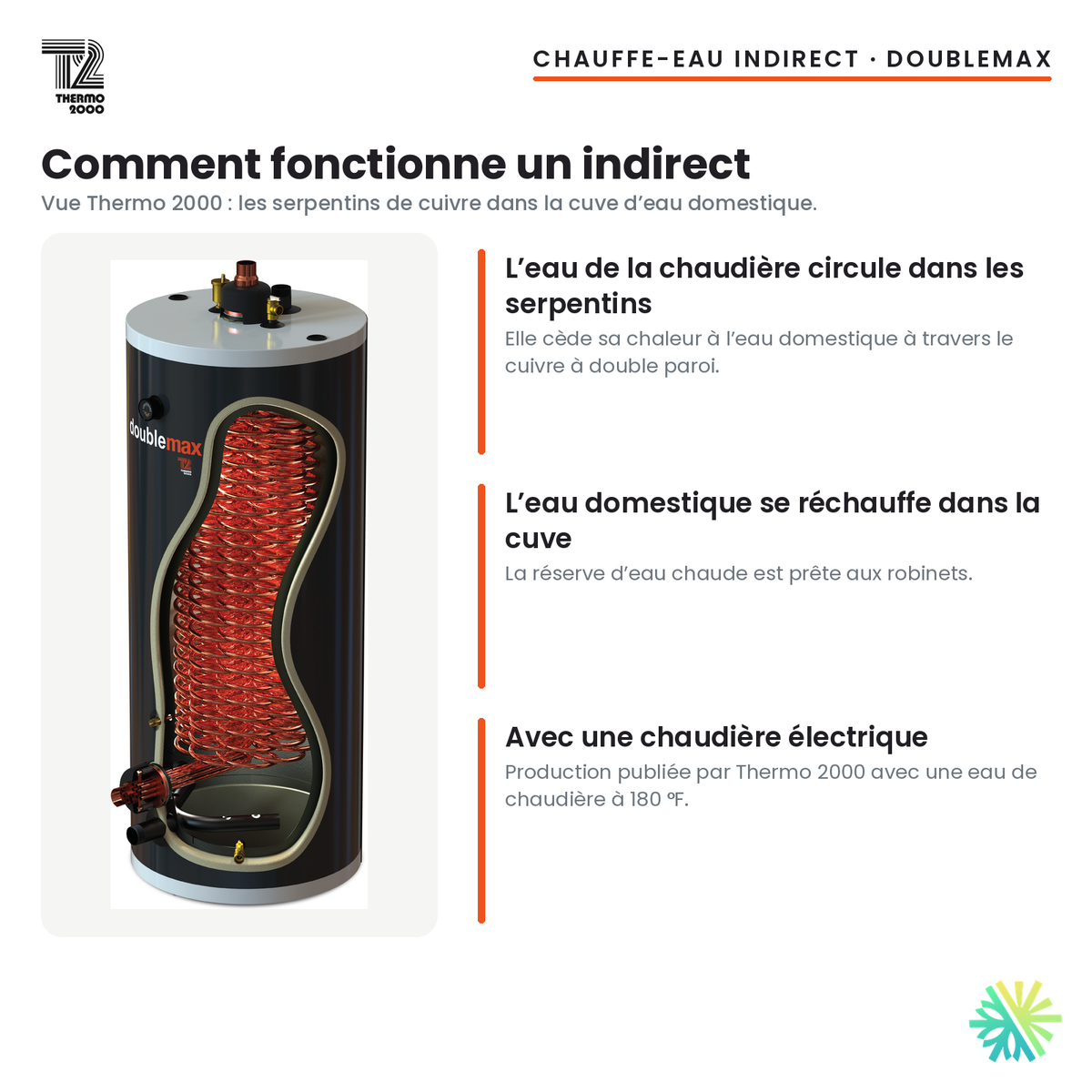

Double paroi : une protection supplémentaire de l’eau potable

L’échangeur est fait de tuyaux de cuivre à double paroi. Dans un bâtiment où l’eau du circuit de chauffage peut contenir un additif, ou lorsque l’ingénieur, l’inspecteur ou l’assureur exige une double séparation, cette conception répond à l’exigence sans ajouter d’échangeur externe. Les composants de cuivre sont conformes à la norme NSF 61 pour les produits de plomberie d’eau potable.

Distribution et température livrée

Dans un immeuble, l’eau chaude parcourt de longues distances. Nous concevons la distribution avec un mitigeur thermostatique à la sortie du réservoir, pour pouvoir stocker l’eau plus chaude tout en livrant une température sécuritaire aux logements, et nous ajoutons au besoin une boucle de recirculation pour que l’eau chaude arrive rapidement aux points les plus éloignés. La taille des raccordements d’eau potable est confirmée avec la fiche du fabricant au moment de la soumission, puisqu’elle guide le diamètre de la tuyauterie.

Manutention et salle mécanique

Le réservoir pèse 530 lb à vide, auxquels s’ajoute le poids de l’eau. Avec 76 1/4 po de hauteur et 28 po de diamètre, il faut planifier le trajet de livraison, la hauteur libre et la capacité du plancher. Le raccordement à la chaudière se fait en 2 po NPT mâle : nous prévoyons le circulateur, les robinets d’isolement et les purgeurs en conséquence. Le robinet de vidange à bille en laiton facilite l’entretien annuel.

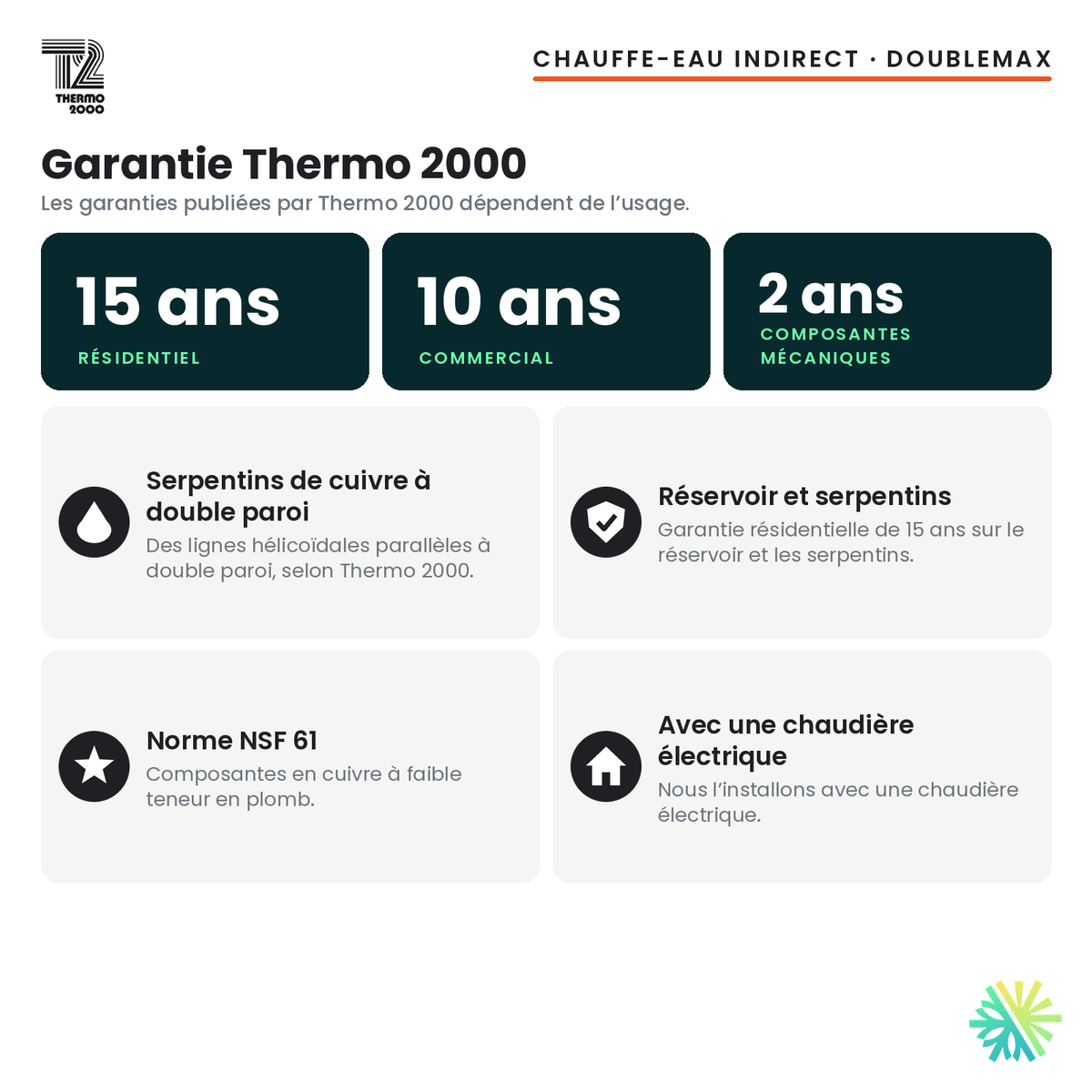

Garantie du fabricant

Thermo 2000 offre une garantie commerciale de 10 ans sur le réservoir et les serpentins de cuivre et une garantie résidentielle de 15 ans sur ces mêmes composants. Les pièces mécaniques sont garanties 2 ans. La catégorie applicable à votre bâtiment est confirmée par écrit avec la soumission.

Installation du Thermo 2000 DoubleMax 120-9 par AirGreen

AirGreen est une entreprise familiale établie à Montréal et active en CVAC depuis plus de quinze ans. Notre licence RBQ 5645-9605-01 couvre la ventilation, la réfrigération et l’électricité. Pour un chauffe-eau indirect commercial, notre intervention comprend :

• l’analyse de la demande en eau chaude et de la puissance de la chaudière électrique;
• l’évaluation de la salle mécanique, du plancher, du drain et du trajet de livraison;
• le retrait des anciens chauffe-eau ou réservoirs;
• le raccordement de l’échangeur à la chaudière en 2 po, avec circulateur, robinets d’isolement et purgeurs;
• les raccordements d’eau potable, le mitigeur thermostatique et, au besoin, la boucle de recirculation;
• la soupape de sûreté, son tuyau de décharge et le réservoir d’expansion;
• le câblage des commandes, la mise en service et un plan d’entretien annuel.

Nous travaillons avec les propriétaires, les gestionnaires et les commerçants de Montréal, de Laval, de Longueuil, de Brossard, de Saint-Laurent, de Pointe-Claire, de Terrebonne, de Saint-Jérôme et de l’ensemble de la Rive-Sud et de la Rive-Nord. Estimation gratuite sur place, soumission écrite et financement offert.

Demandez votre soumission gratuite pour le Thermo 2000 DoubleMax 120-9. Transmettez-nous la puissance de votre chaudière et le nombre de logements ou de postes à desservir : nous vous proposons une configuration chiffrée et réaliste.
