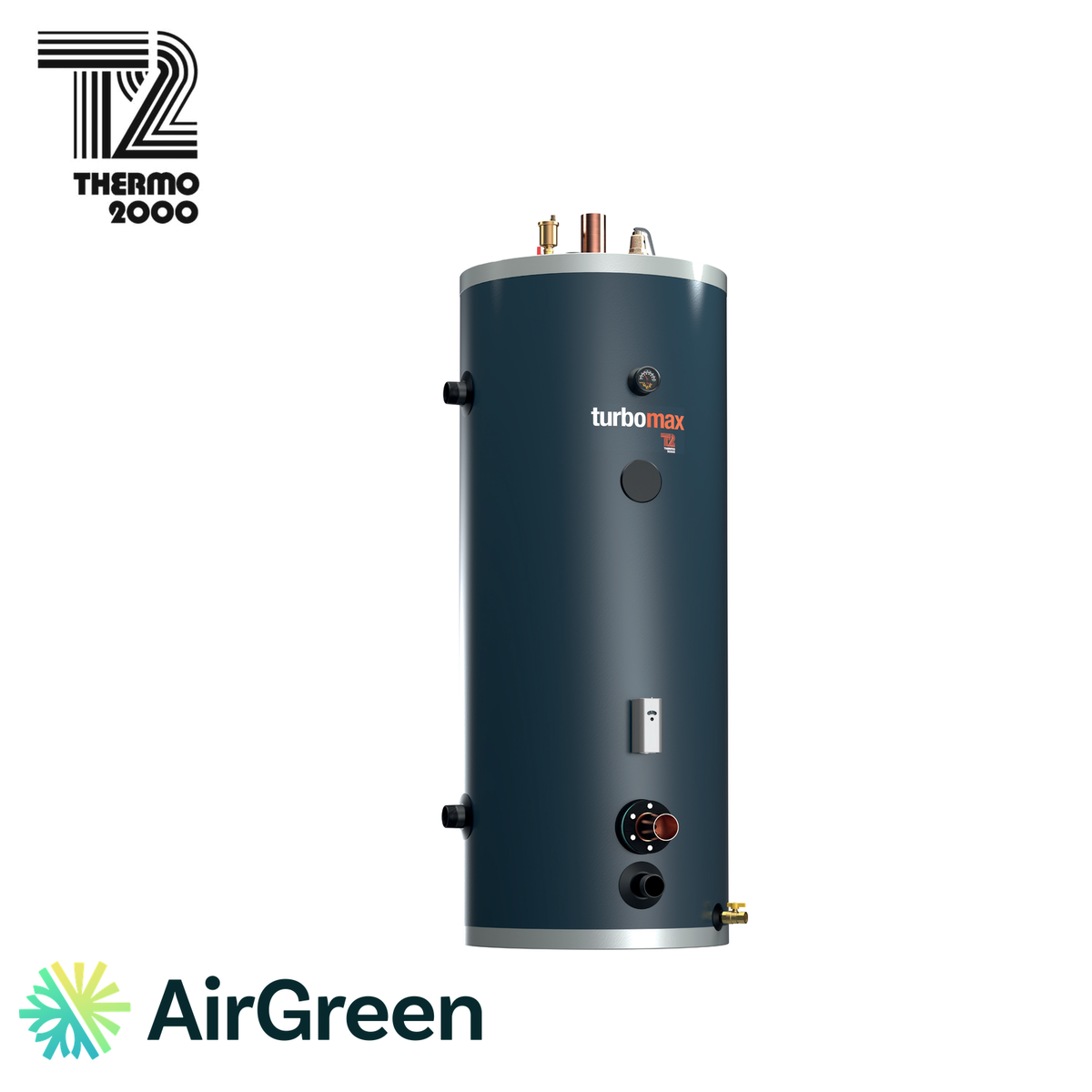

Chauffe-Eau Indirect THERMO 2000 TURBOMAX120-9A 200 (120 gallons) | Montréal, Laval, Longueuil, Rive Sud & Rive Nord

Un chauffe-eau indirect de 120 gallons US conçu pour une pression maximale de 200 psi

Dans une tour d’habitation, un bâtiment institutionnel ou un site industriel, l’eau circule souvent sous une pression plus élevée que dans une maison, poussée par un surpresseur pour atteindre les étages supérieurs ou alimenter des équipements exigeants. Le chauffe-eau indirect Thermo 2000 TurboMax 120-9A 200 est fait pour ces réseaux : sa pression maximale atteint 200 psi. Il combine un réservoir de 120 gallons US, un système de serpentins de cuivre de 58,9 pi² et des raccords d’eau potable de 2 1/2 po, avec une chaudière électrique comme source de chaleur. AirGreen l’installe à Montréal, à Laval, à Longueuil, sur la Rive-Sud et sur la Rive-Nord.

Pourquoi la pression maximale compte dans les grands bâtiments

Chaque appareil raccordé au réseau d’eau d’un bâtiment doit supporter la pression qui y règne, y compris lors des pointes et des coups de bélier. Dans un immeuble en hauteur, la pression est plus forte aux étages inférieurs, là où se trouve généralement la salle mécanique. Un réservoir dont la pression maximale est de 200 psi offre une marge confortable dans ces conditions. Il permet aussi d’installer la production d’eau chaude du côté haute pression du réseau lorsque la conception l’exige, plutôt que de multiplier les réducteurs.

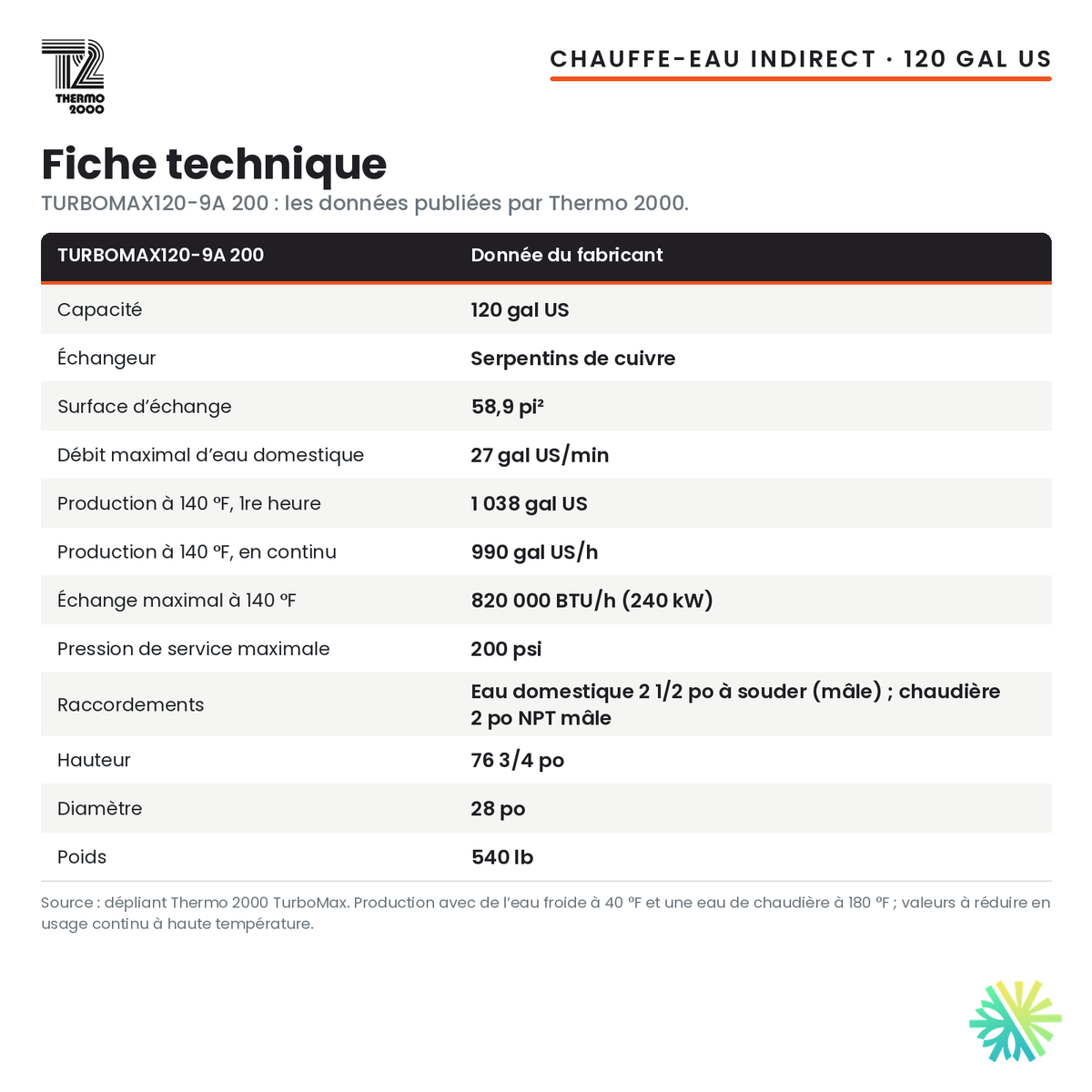

Les données du fabricant

• Capacité : 120 gallons US
• Pression maximale : 200 psi
• Échangeur : serpentins de cuivre à haute capacité d’échange, surface de 58,9 pi²
• Eau à 110 °F : capacité d’échange maximale de 1 165 000 BTU/h (341 kW); 2 122 GPH US en première heure; 2 002 GPH US en continu
• Eau à 140 °F : capacité d’échange maximale de 820 000 BTU/h (240 kW); 1 038 GPH US en première heure; 990 GPH US en continu
• Eau à 160 °F : capacité d’échange maximale de 545 000 BTU/h (160 kW); 569 GPH US en première heure; 549 GPH US en continu
• Conditions : eau froide domestique à 40 °F, eau de chaudière à 180 °F
• Débit maximal d’eau chaude domestique : 27 gpm
• Raccordements : eau potable 2 1/2 po soudé mâle; chaudière 2 po NPT mâle
• Dimensions : hauteur de 76 3/4 po, diamètre de 28 po
• Poids : 540 lb

Tours d’habitation, institutions et bâtiments industriels

Ce modèle vise des bâtiments où la pression et la demande sont toutes deux élevées. Une tour de logements dont la salle mécanique est au sous-sol, un établissement de santé ou d’enseignement dont le réseau est maintenu sous pression par un surpresseur, un bâtiment industriel où l’eau chaude alimente des postes de lavage. Dans chacun de ces cas, la réserve de 120 gallons US absorbe les pointes et l’échangeur maintient la production tant que la chaudière électrique fournit la chaleur nécessaire. Le débit maximal de 27 gpm et les raccords de 2 1/2 po conviennent à une distribution de grand diamètre.

Une marge de pression ne remplace pas les protections

Une pression maximale élevée ne dispense pas des dispositifs de sécurité. La soupape de sûreté est choisie en fonction de la pression maximale du réservoir et de sa capacité, un réservoir d’expansion absorbe la dilatation de l’eau chauffée, et un réducteur de pression reste utile lorsque la pression du réseau dépasse ce que les autres composants de l’installation acceptent. Nous mesurons la pression réelle, y compris pendant le fonctionnement du surpresseur, avant de finaliser la conception.

Ce que l’échangeur de 58,9 pi² peut livrer

Selon Thermo 2000, le système de serpentins de cuivre à haute capacité d’échange chauffe l’eau instantanément. Son échangeur peut transférer jusqu’à 1 165 000 BTU/h (341 kW) pour une eau à 110 °F, ce qui donne 2 122 GPH US en première heure et 2 002 GPH US en continu à pleine capacité. Ces valeurs supposent que la chaudière fournit cette puissance, ce qui n’est pas le cas de toutes les chaudières électriques; la production continue réelle suit la puissance de la chaudière et donc l’entrée électrique du bâtiment. Le fabricant ajoute que les valeurs doivent être réduites pour les applications à haute température et à débit continu. Notre soumission indique la production attendue avec votre chaudière.

Un réservoir de 540 lb à planifier

Le TurboMax 120-9A 200 pèse 540 lb à vide et mesure 76 3/4 po de hauteur pour 28 po de diamètre. Dans une tour, la livraison passe parfois par un monte-charge ou une entrée de service; dans un bâtiment industriel, par une porte de garage. Nous planifions le trajet, l’équipement de manutention, la capacité du plancher une fois le réservoir rempli, l’accès à un drain et l’espace de service autour des raccords et du robinet de vidange.

Garantie du fabricant

Thermo 2000 offre une garantie commerciale de 10 ans, une garantie résidentielle de 15 ans et une garantie de 2 ans sur les composantes mécaniques. La catégorie applicable à votre bâtiment est confirmée par écrit avec la soumission.

Installation du Thermo 2000 TurboMax 120-9A 200 par AirGreen

AirGreen est une entreprise familiale établie à Montréal et active en CVAC depuis plus de quinze ans. Notre licence RBQ 5645-9605-01 couvre la ventilation, la réfrigération et l’électricité. Pour ce chauffe-eau indirect haute pression, notre intervention comprend :

• la mesure de la pression du réseau, y compris en fonctionnement du surpresseur;
• l’analyse des besoins en eau chaude et de la puissance de la chaudière électrique;
• la planification de la livraison, de la manutention et du positionnement;
• le raccordement de l’eau potable en 2 1/2 po, avec mitigeur thermostatique et robinets d’isolement;
• le raccordement à la chaudière en 2 po, avec circulateur, clapet et purgeurs;
• la soupape de sûreté, son tuyau de décharge, le réservoir d’expansion et, au besoin, le réducteur de pression;
• le câblage des commandes, la mise en service et un plan d’entretien annuel.

Nous travaillons avec les gestionnaires d’immeubles, les institutions et les entreprises de Montréal, de Laval, de Longueuil, du centre-ville, de l’Île-des-Sœurs, de Saint-Laurent, de Boucherville, de Terrebonne et de toute la Rive-Sud et la Rive-Nord. L’estimation sur place est gratuite, la soumission est écrite et un financement est offert.

Demandez votre soumission gratuite pour le Thermo 2000 TurboMax 120-9A 200. Transmettez-nous la pression de votre réseau et les caractéristiques de votre chaudière : nous vous proposons une configuration sûre et complète.
