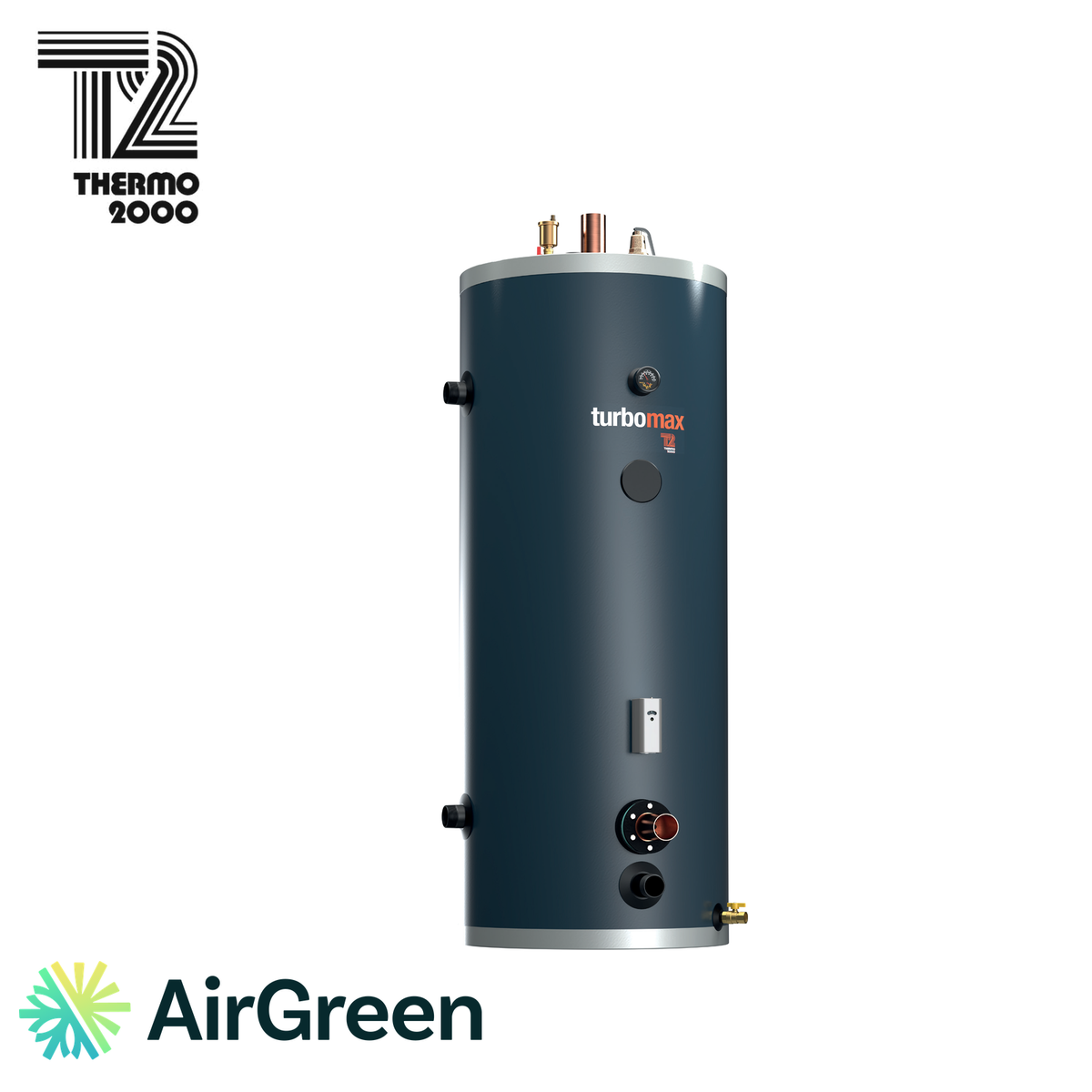

Chauffe-Eau Indirect THERMO 2000 TURBOMAX120-9A 125 (120 gallons) | Montréal, Laval, Longueuil, Rive Sud & Rive Nord
Un chauffe-eau indirect de 120 gallons US avec raccords de 2 1/2 po pour les cuisines commerciales, les buanderies et les hôtels
Dans une cuisine de restaurant, une buanderie commerciale ou un hôtel, l’eau chaude se consomme en gros volumes et à fort débit. Lorsque le bâtiment est chauffé par une chaudière électrique, le chauffe-eau indirect Thermo 2000 TurboMax 120-9A 125 peut en assurer la production : un réservoir de 120 gallons US, un système de serpentins de cuivre de 58,9 pi², un débit maximal d’eau chaude domestique de 27 gpm et des raccords d’eau potable de 2 1/2 po soudés mâles. AirGreen l’installe à Montréal, à Laval, à Longueuil, sur la Rive-Sud et sur la Rive-Nord.
Des raccords de 2 1/2 po pour les gros débits
Le diamètre des raccords d’eau potable est la première différence visible de ce modèle. Avec 2 1/2 po, le réservoir se raccorde à une distribution commerciale de grand diamètre, sans réduction à la sortie, ce qui limite les pertes de pression lorsque plusieurs appareils tirent de l’eau chaude en même temps. Le raccordement à la chaudière se fait en 2 po NPT mâle. Selon Thermo 2000, le système de serpentins de cuivre à haute capacité d’échange chauffe l’eau instantanément, au passage dans l’échangeur.

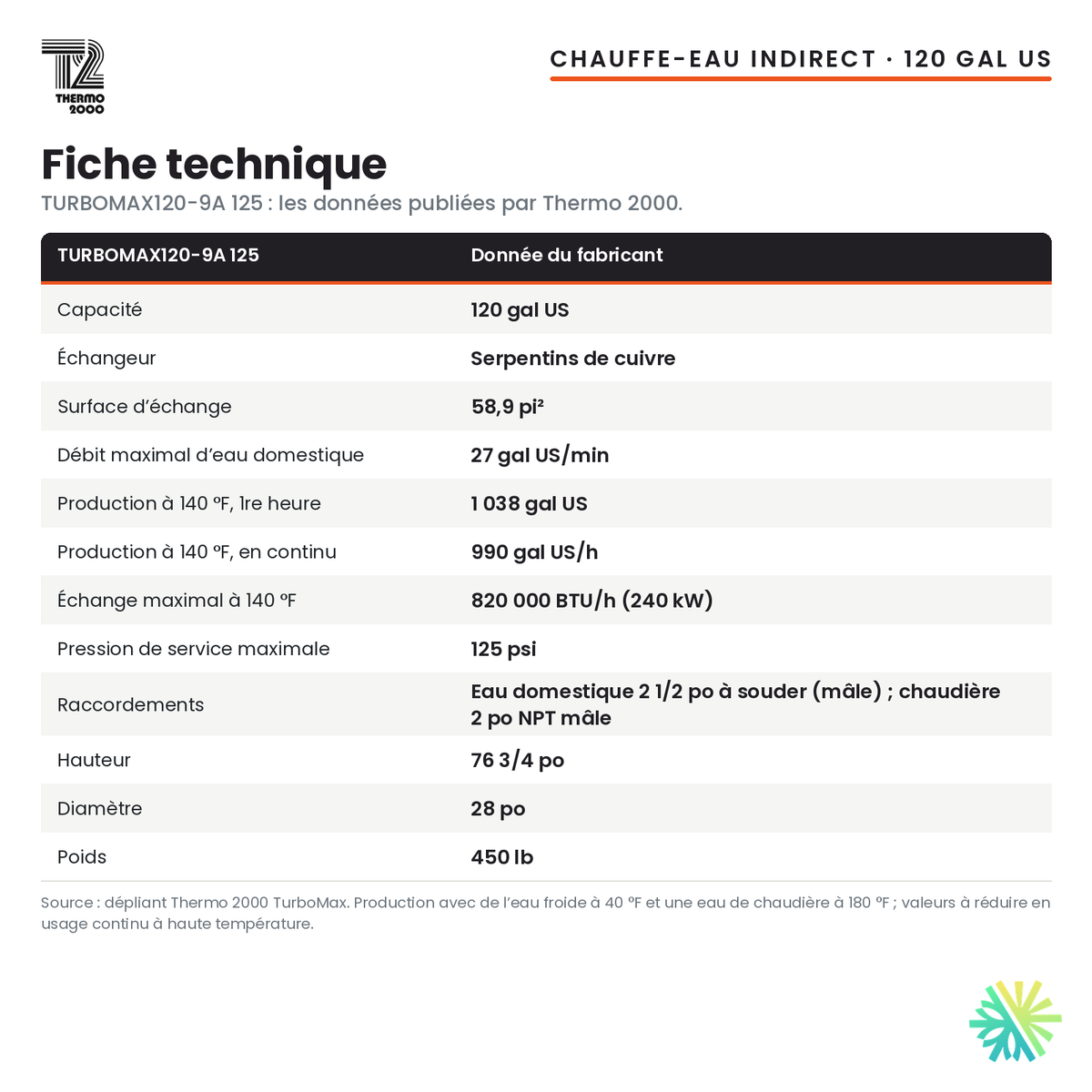

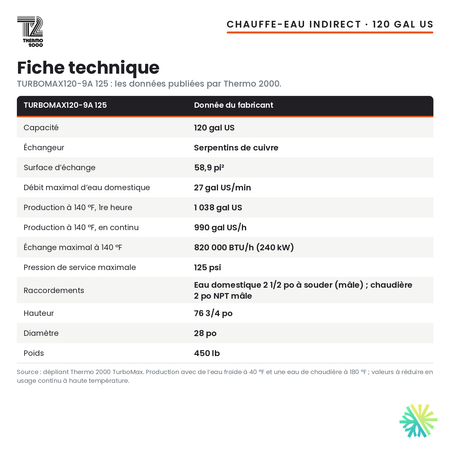

Les données du fabricant
- Capacité : 120 gallons US
- Échangeur : serpentins de cuivre, surface d’échange de 58,9 pi²
- À 110 °F : capacité d’échange maximale de 1 165 000 BTU/h (341 kW); 2 122 GPH US en première heure; 2 002 GPH US en continu
- À 140 °F : capacité d’échange maximale de 820 000 BTU/h (240 kW); 1 038 GPH US en première heure; 990 GPH US en continu
- À 160 °F : capacité d’échange maximale de 545 000 BTU/h (160 kW); 569 GPH US en première heure; 549 GPH US en continu
- Conditions : eau froide domestique à 40 °F, eau de chaudière à 180 °F
- Débit maximal d’eau chaude domestique : 27 gpm
- Pression maximale : 125 psi
- Raccordements : eau potable 2 1/2 po soudé mâle; chaudière 2 po NPT mâle
- Dimensions : hauteur de 76 3/4 po, diamètre de 28 po
- Poids : 450 lb
Hôtels, buanderies et cuisines : trois profils de pointe
Un hôtel connaît une pointe très marquée le matin, lorsque les clients se douchent avant de partir, puis une autre en soirée. Une buanderie commerciale remplit plusieurs laveuses d’un coup, plusieurs fois par heure. Une cuisine de restaurant tire de l’eau chaude de façon presque continue pendant le service, pour la plonge et le lavage. Ces trois profils ont un point commun : un débit élevé pendant une durée prolongée. C’est là que le débit maximal de 27 gpm et les raccords de 2 1/2 po prennent leur sens. Thermo 2000 précise que les valeurs doivent être réduites pour les applications à haute température et à débit continu, ce qui est justement le cas d’une buanderie ou d’une cuisine; nous en tenons compte dans le dimensionnement.
Une pression maximale de 125 psi à respecter
La pression maximale de ce modèle est de 125 psi. Dans un bâtiment commercial, la pression du réseau peut être élevée, surtout lorsqu’un surpresseur alimente les étages supérieurs. Nous mesurons la pression à l’entrée d’eau et nous installons un réducteur de pression en amont du réservoir lorsque c’est nécessaire. La soupape de sûreté est choisie en fonction de cette pression maximale, et un réservoir d’expansion absorbe la dilatation de l’eau chauffée. Si la pression mesurée ne permet pas de respecter cette limite de façon fiable, nous vous le disons avant la commande et nous revoyons la configuration avec vous.
La chaudière électrique fixe la production réelle
Les capacités d’échange publiées, jusqu’à 1 165 000 BTU/h (341 kW) pour une eau à 110 °F, décrivent ce que l’échangeur peut transférer au maximum. Avec une chaudière électrique, la production continue réelle dépend de la puissance que l’entrée électrique du bâtiment permet de consacrer à l’eau chaude. Les usages commerciaux demandent souvent une eau plus chaude : à 140 °F, le tableau indique 1 038 GPH US en première heure et 990 GPH US en continu; à 160 °F, 569 GPH US et 549 GPH US, toujours à pleine capacité d’échange. Nous établissons avec vous la puissance disponible et la production attendue avant toute commande.
Installation dans la salle mécanique
Le TurboMax 120-9A 125 pèse 450 lb à vide et mesure 76 3/4 po de hauteur pour 28 po de diamètre. Nous planifions le trajet de livraison, la hauteur libre, la capacité du plancher et la proximité d’un drain. Un mitigeur thermostatique à la sortie livre la bonne température aux lavabos et aux douches, tandis que les appareils qui exigent une eau plus chaude sont alimentés en conséquence. Le robinet de vidange du réservoir, fourni de série, sert lors de l’entretien annuel planifié en dehors des heures d’ouverture.
Garantie du fabricant
Thermo 2000 offre une garantie commerciale de 10 ans, une garantie résidentielle de 15 ans et une garantie de 2 ans sur les composantes mécaniques. La catégorie applicable à votre établissement est confirmée par écrit avec la soumission.
Installation du Thermo 2000 TurboMax 120-9A 125 par AirGreen
AirGreen est une entreprise familiale établie à Montréal et active en CVAC depuis plus de quinze ans, titulaire de la licence RBQ 5645-9605-01 en ventilation, en réfrigération et en électricité. Pour ce chauffe-eau indirect commercial, notre service comprend :
- l’analyse des pointes de consommation, de la pression du réseau et de la puissance de la chaudière électrique;
- l’évaluation de la salle mécanique, du plancher, du drain et du trajet de livraison;
- le retrait des anciens équipements;
- le raccordement de l’eau potable en 2 1/2 po, avec réducteur de pression, mitigeur thermostatique et robinets d’isolement;
- le raccordement à la chaudière en 2 po, avec circulateur, clapet et purgeurs;
- la soupape de sûreté, son tuyau de décharge et le réservoir d’expansion;
- le câblage des commandes, la mise en service et un plan d’entretien annuel.
Nous travaillons avec les restaurateurs, les hôteliers et les gestionnaires de Montréal, de Laval, de Longueuil, du Vieux-Montréal, de Dorval, de Brossard, de Saint-Hyacinthe, de Blainville et de toute la Rive-Sud et la Rive-Nord. L’estimation sur place est gratuite, la soumission est écrite et un financement est offert.
Demandez votre soumission gratuite pour le Thermo 2000 TurboMax 120-9A 125. Décrivez-nous votre établissement, vos appareils et votre chaudière : nous vous proposons une configuration claire et adaptée à vos pointes.
