Chauffe-Eau Indirect THERMO 2000 TURBOMAX80-5A (80 gallons) | Montréal, Laval, Longueuil, Rive Sud & Rive Nord
Un chauffe-eau indirect de 80 gallons US avec raccords d’eau potable de 2 po pour les petits commerces et la construction neuve

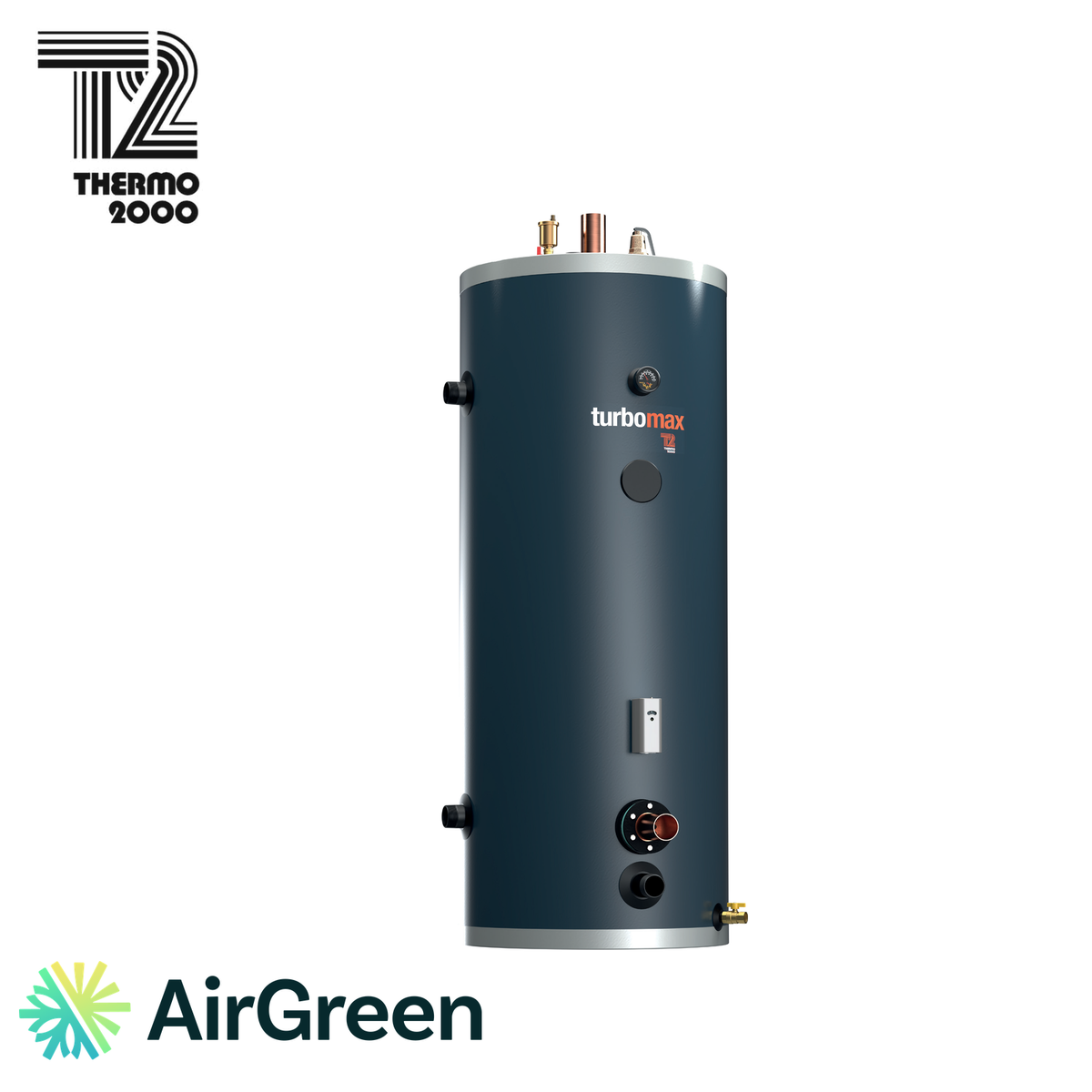

Dans un café, une garderie, une clinique ou un petit immeuble neuf chauffé par une chaudière électrique, l’eau chaude doit circuler dans un réseau plus long et plus sollicité que celui d’une maison. Le chauffe-eau indirect Thermo 2000 TurboMax 80-5A combine un réservoir de 80 gallons US, un système de serpentins de cuivre de 32,7 pi² et des raccordements d’eau potable de 2 po soudés mâles, adaptés à une distribution de plus grand diamètre. AirGreen l’installe à Montréal, à Laval, à Longueuil, sur la Rive-Sud et sur la Rive-Nord.
Ce que changent des raccords de 2 po
Le diamètre des raccords d’eau potable conditionne celui de la tuyauterie qui part du réservoir. Avec des raccords de 2 po, le TurboMax 80-5A se branche directement sur une distribution commerciale de bon diamètre, sans réduction à la sortie. Dans un bâtiment où plusieurs éviers, un lave-vaisselle et des lavabos sont alimentés en même temps, une tuyauterie bien dimensionnée limite les pertes de pression et les variations de température au robinet. Le débit maximal d’eau chaude domestique du modèle est de 15 gpm; nous concevons le réseau en fonction de cette valeur et des appareils à desservir.

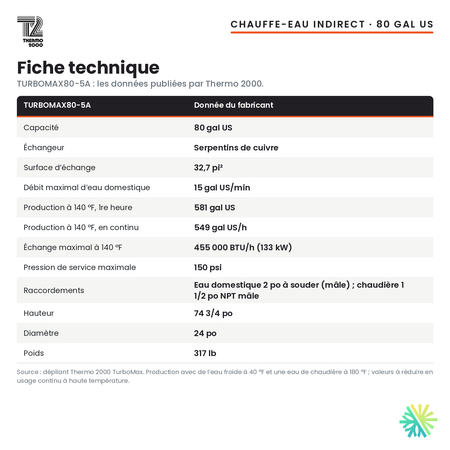

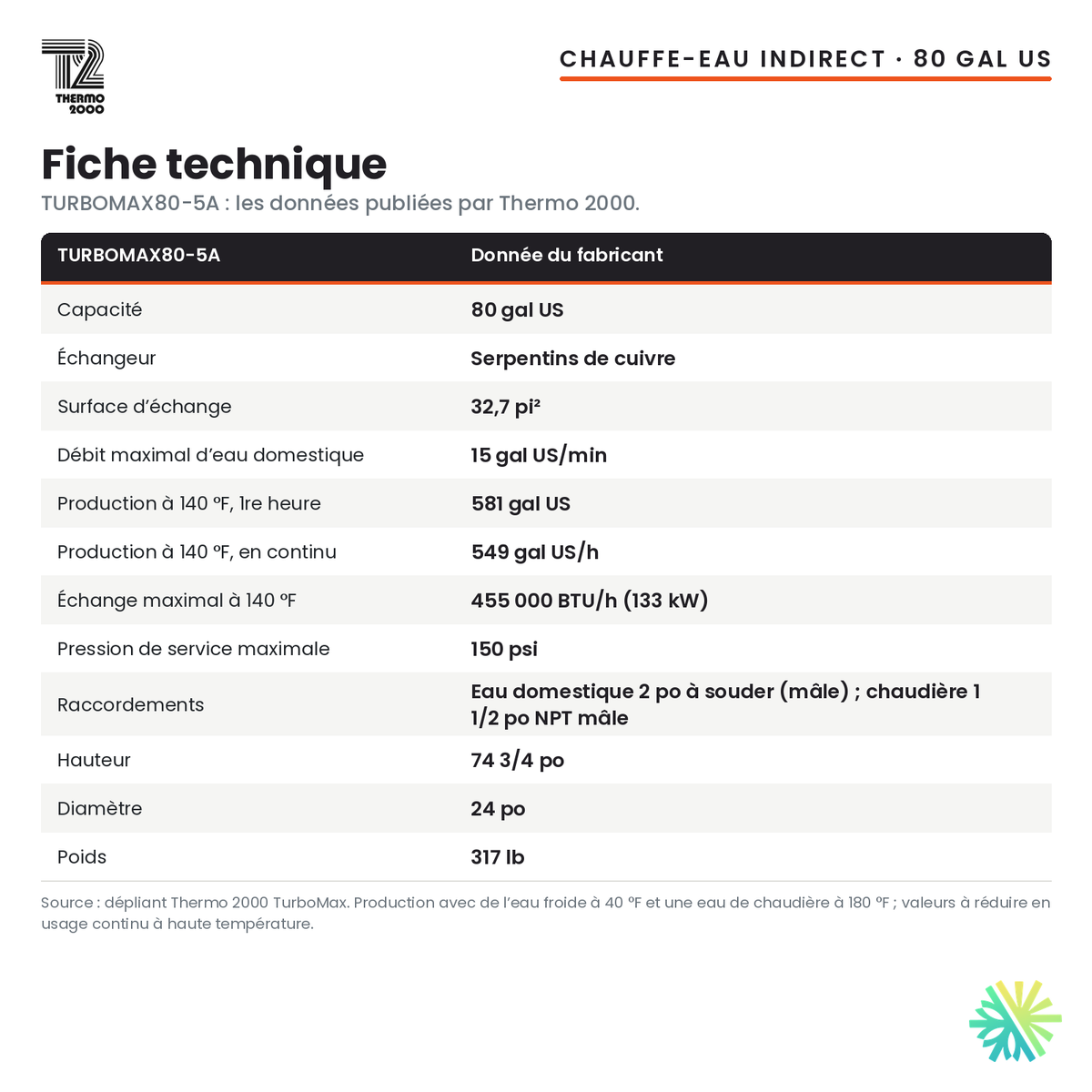

Les données du fabricant
- Capacité : 80 gallons US
- Échangeur : serpentins de cuivre à haute capacité d’échange, surface de 32,7 pi²
- À 110 °F : capacité d’échange maximale de 645 000 BTU/h (189 kW); 1 189 GPH US en première heure; 1 109 GPH US en continu
- À 140 °F : capacité d’échange maximale de 455 000 BTU/h (133 kW); 581 GPH US en première heure; 549 GPH US en continu
- À 160 °F : capacité d’échange maximale de 300 000 BTU/h (88 kW); 316 GPH US en première heure; 302 GPH US en continu
- Conditions : eau froide domestique à 40 °F, eau de chaudière à 180 °F
- Débit maximal d’eau chaude domestique : 15 gpm
- Pression maximale : 150 psi
- Raccordements : eau potable 2 po soudé mâle; chaudière 1 1/2 po NPT mâle
- Dimensions : hauteur de 74 3/4 po, diamètre de 24 po
- Poids : 317 lb
Restaurants, cafés et garderies
Le profil de consommation d’un petit commerce n’a rien à voir avec celui d’une maison. Dans un café, la plonge et le lave-vaisselle tournent en continu aux heures d’affluence. Dans une garderie, le lavage des mains, la vaisselle et l’entretien se répartissent sur toute la journée, avec des pointes au dîner. Dans une clinique, les lavabos fonctionnent du matin au soir. Le TurboMax 80-5A répond à ces profils avec une réserve de 80 gallons US qui absorbe les pointes et un échangeur qui maintient la production tant que la chaudière électrique fournit la chaleur nécessaire.
Températures plus élevées et sécurité des usagers
Plusieurs usages commerciaux demandent une eau plus chaude que la douche. Le tableau de Thermo 2000 indique, pour une eau à 140 °F, 581 GPH US en première heure et 549 GPH US en continu; à 160 °F, 316 GPH US et 302 GPH US. Le fabricant précise que ces valeurs doivent être réduites pour les applications à haute température et à débit continu. Lorsque l’eau est produite à température élevée, un mitigeur thermostatique ramène l’eau livrée aux lavabos et aux toilettes à une température sécuritaire, ce qui compte particulièrement dans une garderie.
La production réelle avec une chaudière électrique
Les débits publiés supposent que la chaudière fournit la capacité d’échange maximale de l’échangeur, jusqu’à 645 000 BTU/h (189 kW) pour une eau à 110 °F. Avec une chaudière électrique, la puissance disponible dépend de l’entrée électrique du bâtiment, et c’est elle qui fixe la production continue réelle. Nous établissons cette puissance dès le départ, puis nous vous indiquons la production attendue. Si un écart subsiste avec vos besoins, nous en discutons avant la commande, plutôt qu’après la mise en service.
Construction neuve : prévoir la salle mécanique
Dans un projet neuf, le meilleur moment pour planifier l’eau chaude est l’étape des plans. Le TurboMax 80-5A mesure 74 3/4 po de hauteur et 24 po de diamètre et pèse 317 lb à vide. Il faut prévoir une hauteur libre suffisante, en tenant compte des raccords du dessus, un plancher capable de porter le réservoir rempli, un drain à proximité et un accès dégagé pour le service. Le raccordement à la chaudière se fait en 1 1/2 po NPT mâle. Le robinet de vidange du réservoir, fourni de série, facilite l’entretien annuel.
Un entretien planifié en milieu commercial
Dans un commerce, une coupure d’eau chaude coûte cher : une cuisine ne peut pas ouvrir, une garderie doit s’organiser autrement. Nous recommandons une visite annuelle planifiée en dehors des heures d’ouverture. Elle comprend l’essai de la soupape de sûreté, la vérification du circulateur, de la commande et du mitigeur, le contrôle des raccords et une vidange partielle par le robinet du réservoir lorsque l’eau est chargée en sédiments.
Garantie du fabricant
Thermo 2000 accorde une garantie commerciale de 10 ans, une garantie résidentielle de 15 ans et une garantie de 2 ans sur les composantes mécaniques. La garantie applicable à votre bâtiment est confirmée par écrit avec la soumission.
Installation du Thermo 2000 TurboMax 80-5A par AirGreen
AirGreen est une entreprise familiale établie à Montréal et active en CVAC depuis plus de quinze ans, titulaire de la licence RBQ 5645-9605-01 en ventilation, en réfrigération et en électricité. Pour ce chauffe-eau indirect, notre service comprend :
- l’analyse du profil de consommation et de la puissance de la chaudière électrique;
- la coordination avec les plans du projet ou l’évaluation de la salle mécanique existante;
- le retrait des anciens appareils, s’il y a lieu;
- le raccordement de l’eau potable en 2 po, avec mitigeur thermostatique et robinets d’isolement;
- le raccordement à la chaudière en 1 1/2 po, avec circulateur, clapet et purgeur;
- la soupape de sûreté, son tuyau de décharge et le réservoir d’expansion;
- le câblage de la commande, la mise en service et un plan d’entretien annuel.
Nous travaillons avec les commerçants, les promoteurs et les gestionnaires de Montréal, de Laval, de Longueuil, de Brossard, de Boucherville, de Saint-Bruno, de Mirabel, de Terrebonne et de l’ensemble de la Rive-Sud et de la Rive-Nord. Estimation gratuite sur place, soumission écrite et financement offert.
Demandez votre soumission gratuite pour le Thermo 2000 TurboMax 80-5A. Envoyez-nous vos plans ou quelques photos de votre salle mécanique : nous vous proposons une installation claire et conforme.
