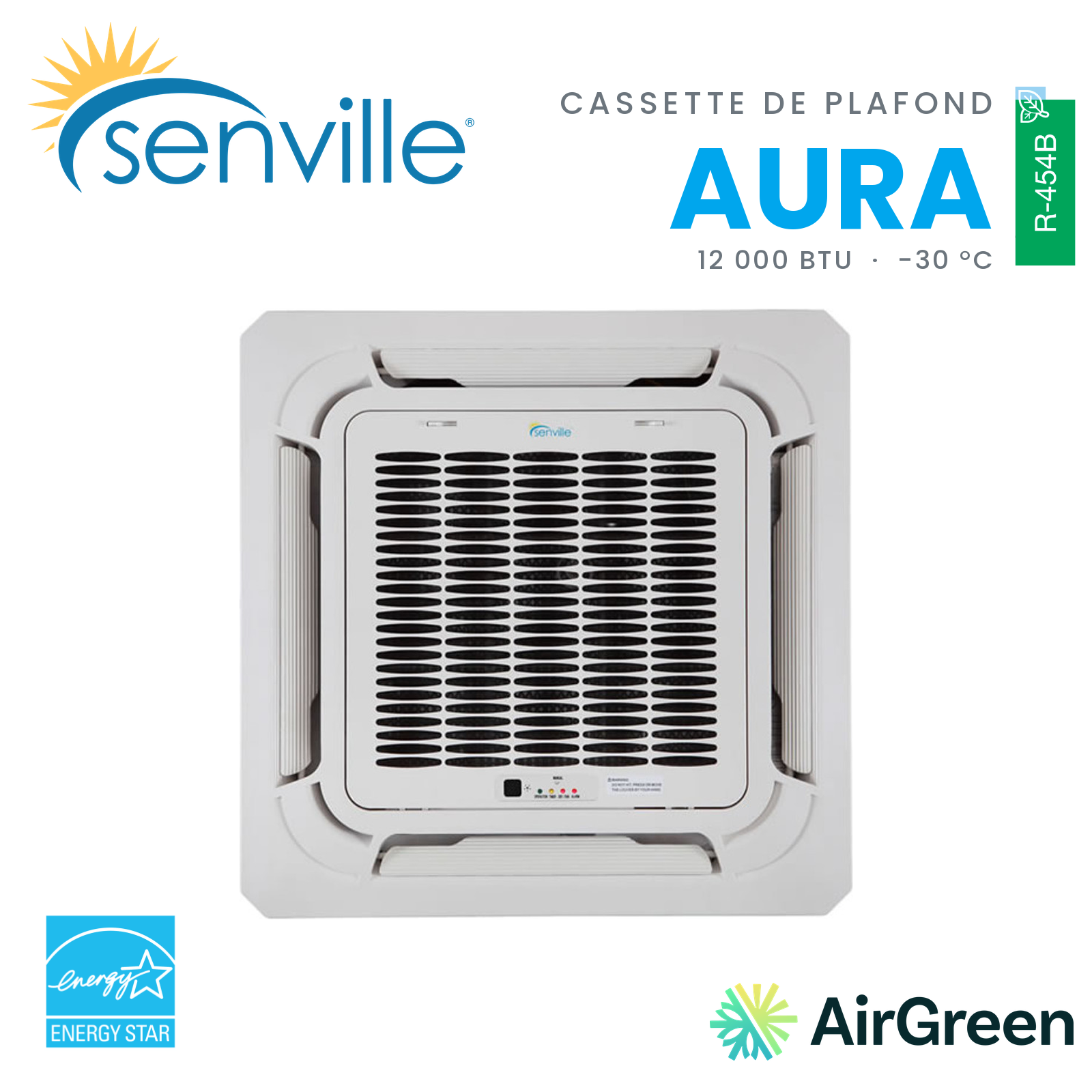

Climatiseur Cassette de Plafond SENVILLE SENA R454B | 12000 BTU
Share additional product information such as usage instructions, sizing guides, etc.
- Subvention Fédérale :
- Subvention Provinciale : 1200$
- Energy Star® : Oui
- WiFi : En Option
- AHRI : 215735305
- Rendement : 22.2 SEER
- Garantie (Compresseur - Pièces - Main-d’œuvre) : 10-10-0
- Garantie Supplémentaire (10-10-10) : Possible
- Tension : 220V
- Niveau de Pression Sonore (Extérieur) : 57.0 dB(A)
- Gaz (Fréon) : R-454B
Une cassette de plafond 12 000 BTU qui libère les murs tout en offrant un chauffage climat froid jusqu’à -30 °C
La cassette de plafond SENVILLE SENA 12 000 BTU R454B s’adresse aux projets où une unité murale conventionnelle n’est pas forcément la meilleure solution. Dans une grande pièce ouverte, un bureau, un commerce, une salle de réunion, un condo avec peu de murs disponibles ou une pièce où l’esthétique compte particulièrement, intégrer l’unité intérieure au plafond peut améliorer à la fois la distribution de l’air et l’aménagement de l’espace.
Chez AirGreen, lorsque nous préparons une installation de cassette de plafond à Montréal, Laval, Longueuil, sur la Rive Sud ou la Rive Nord, nous regardons cependant beaucoup plus que la capacité de 12 000 BTU. Une cassette exige un espace technique au-dessus du plafond, une bonne planification du drain de condensat et un accès futur pour l’entretien. Lorsque ces conditions sont réunies, le résultat peut être particulièrement propre : l’appareil occupe très peu d’espace visible et l’air est diffusé depuis le plafond plutôt que depuis un mur.
La combinaison présentée par AirGreen utilise :
- unité extérieure : SENA-12HF-OG;
- unité intérieure : SENA-12HF-ICG;
- AHRI : 215735305;
- ID ENERGY STAR : 3630052;
- capacité nominale de climatisation de 12 000 BTU;
- réfrigérant R-454B;
- fonctionnement en chauffage jusqu’à -30 °C;
- SEER2 : 22,2;
- EER2 : 12,5;
- HSPF2 : 11,6;
- certification ENERGY STAR;
- qualification Cold Climate;
- WiFi disponible en option.
La brochure Senville confirme qu’il s’agit d’une cassette de plafond 12 000 BTU avec thermopompe, certifiée ENERGY STAR, conçue pour fournir chauffage et climatisation et annoncée pour fonctionner en chauffage jusqu’à -30 °C.
Pourquoi choisir une cassette plutôt qu’une thermopompe murale?
La première différence est évidente visuellement : l’unité intérieure est intégrée au plafond.
Le corps de la cassette mesure environ 22,44 × 22,44 × 9,65 po et pèse environ 35,27 lb.
Cette configuration devient intéressante lorsque les murs disponibles sont occupés par :
- de grandes fenêtres;
- des armoires;
- des œuvres ou des éléments architecturaux;
- des étagères;
- du mobilier commercial;
- des portes ou ouvertures.
Elle permet également de placer l’unité plus près du centre de la zone à traiter dans certains projets.
Dans une pièce rectangulaire, une unité murale installée à une extrémité doit projeter son air sur une grande distance. Une cassette bien positionnée peut distribuer l’air depuis une position plus centrale, ce qui peut faciliter l’uniformité de température.
Les caractéristiques techniques essentielles
| Caractéristique | SENVILLE SENA Cassette 12 000 BTU |
|---|---|
| Climatisation nominale | 12 000 BTU/h |
| Plage en climatisation | 3 800 à 15 100 BTU/h |
| Chauffage nominal | 12 000 BTU/h |
| Plage en chauffage | 5 300 à 16 200 BTU/h |
| SEER2 | 22,2 |
| EER2 | 12,5 |
| HSPF2-4 | 11,6 |
| HSPF2-5 | 8,9 |
| COP nominal | 3,7 |
| Chauffage minimal extérieur | -30 °C |
| Réfrigérant | R-454B |
| MCA | 15 A |
| MOP | 15 A |
| Tuyauterie | 1/4 po – 3/8 po |
La documentation officielle confirme notamment les plages de modulation de 3 800 à 15 100 BTU en climatisation et de 5 300 à 16 200 BTU en chauffage, ainsi qu’un HSPF2 région 4 de 11,6 et un COP nominal de 3,7.
Cette capacité modulante est importante. L’appareil ne fonctionne pas constamment à 12 000 BTU. Lorsque la charge thermique est faible, le compresseur inverter peut réduire sa production; lorsque les besoins augmentent, il peut monter au-dessus de la capacité nominale pendant certaines conditions.
SEER2 de 22,2 : un bon niveau d’efficacité pour une cassette de plafond
La brochure annonce un SEER2 de 22,2 et un EER2 de 12,5.
Cela représente un rendement intéressant pour un système à cassette, particulièrement lorsqu’on le compare à d’anciens climatiseurs centraux ou à des équipements à fonctionnement marche-arrêt.
Senville annonce également des économies pouvant atteindre 40 % annuellement dans certaines conditions de comparaison.
Nous préférons toutefois nous baser sur les indices techniques plutôt que de promettre un pourcentage précis sur la facture d’électricité. Les économies réelles dépendent toujours :
- du système remplacé;
- de l’isolation;
- de la température demandée;
- de la quantité d’heures d’utilisation;
- des fenêtres;
- de l’exposition solaire;
- des habitudes des occupants.
Chauffage jusqu’à -30 °C : regarder les BTU disponibles, pas seulement la température minimale
La fiche AirGreen indique les capacités suivantes :
- 10 000 BTU/h à -8 °C;
- 11 500 BTU/h à -15 °C;
- environ 4 300 BTU/h à -30 °C.
Le COP indiqué est d’environ 2,74 à -8 °C et 1,04 à -30 °C.
Ces chiffres sont essentiels pour comprendre la performance réelle.
La brochure confirme que le système peut fonctionner en chauffage jusqu’à -30 °C. Mais « fonctionne à -30 °C » ne signifie pas « fournit encore 12 000 BTU à -30 °C ».
À cette température extrême, la capacité disponible diminue fortement.
Dans une installation à Montréal, Laval ou Longueuil, nous devons donc comparer la capacité hivernale de la cassette avec les pertes de chaleur de la pièce. Dans plusieurs bâtiments, un chauffage complémentaire demeure pertinent lors des pointes de froid.
Une cassette Cold Climate, pas seulement un climatiseur de plafond
Le titre « climatiseur cassette » peut laisser croire qu’il s’agit surtout d’un appareil pour l’été.
La réalité est différente.
Senville présente ce modèle comme une thermopompe climat froid et indique un fonctionnement jusqu’à -30 °C.
Cela en fait une solution intéressante pour un propriétaire ou un commerce qui veut :
- climatiser en été;
- chauffer au printemps et à l’automne;
- continuer à utiliser la thermopompe pendant une grande partie de l’hiver;
- réduire l’utilisation du chauffage électrique complémentaire lorsque les conditions le permettent.
Débit d’air jusqu’à environ 418 CFM
La documentation indique quatre niveaux de débit :
- 417,9 CFM en Turbo;
- 364,9 CFM en haute vitesse;
- 306,1 CFM en vitesse moyenne;
- 194,2 CFM en basse vitesse.
Cette modulation du ventilateur accompagne celle du compresseur.
Lorsque la pièce approche de sa consigne, l’appareil peut fonctionner plus doucement. Lorsqu’une forte demande apparaît, le ventilateur augmente son débit pour mieux distribuer la capacité disponible.
27,5 dB(A) à basse vitesse : un avantage pour les bureaux et espaces de vie
Le niveau sonore intérieur varie entre environ 27,5 et 46 dB(A) selon la vitesse du ventilateur.
Pour une cassette de plafond, c’est particulièrement intéressant.
L’appareil est généralement situé au-dessus de la zone occupée, mais son fonctionnement à basse vitesse peut rester discret dans :
- un bureau;
- une salle de réunion;
- un salon;
- une chambre adaptée à une cassette;
- un petit commerce;
- un espace professionnel recevant des clients.
L’emplacement reste toutefois important. Une cassette placée directement au-dessus d’un poste de travail ou d’un endroit où une personne reste assise pendant des heures doit être configurée avec soin pour éviter un courant d’air inconfortable.
Volets automatiques et réglage de la diffusion
La fiche AirGreen indique un contrôle automatique des volets verticaux, tandis que l’ajustement horizontal est indiqué comme manuel.
C’est un détail pratique à prévoir pendant la mise en service.
Nous cherchons à orienter le flux de manière à utiliser la géométrie de la pièce, plutôt qu’à envoyer l’air directement sur les occupants.
Déshumidification : environ 1,45 L/h
La documentation Senville indique une capacité de retrait d’humidité de 1,45 L/h, soit environ 3,06 pintes par heure.
Pendant les périodes humides du Grand Montréal, la déshumidification contribue fortement au confort.
Une pièce à 23 °C avec une humidité élevée peut paraître beaucoup moins confortable qu’une pièce à la même température avec une humidité mieux contrôlée.
Cela signifie aussi que l’installation du drain n’est jamais un détail secondaire.
Ce que nous vérifions chez AirGreen avant d’installer une cassette SENVILLE 12 000 BTU
L’espace au-dessus du plafond est la première contrainte
Le corps intérieur fait environ 9,65 po de hauteur.
Mais il ne suffit pas d’avoir exactement 9,65 pouces disponibles.
Il faut également prévoir :
- la tuyauterie frigorifique;
- le drainage;
- les câbles;
- les raccords;
- les dégagements requis;
- l’accès futur pour l’entretien.
C’est pourquoi nous inspectons la structure avant de confirmer qu’une cassette peut être installée à l’endroit désiré.
Une poutre, une solive, un conduit de ventilation existant ou une plomberie peut complètement modifier la position idéale.
Un scénario de chantier fréquent : plafond parfait visuellement, mais encombré au-dessus
Dans les projets de cassette de plafond, nous rencontrons régulièrement une situation où le centre géométrique de la pièce semble être l’emplacement évident.
Lorsque nous vérifions l’espace technique, nous trouvons parfois :
- une poutre structurale;
- un gros conduit;
- une colonne;
- des tuyaux d’eau;
- des câbles;
- une hauteur libre insuffisante.
Déplacer la cassette de quelques pieds peut alors éviter des travaux beaucoup plus lourds sans compromettre réellement la distribution d’air.
C’est un bon exemple de la différence entre sélectionner un équipement et concevoir son installation.
Le drainage doit être planifié avant de refermer le plafond
Avec une capacité de déshumidification pouvant atteindre environ 1,45 L/h, l’eau de condensation doit être évacuée de manière fiable.
Sur une unité murale, le drain reste souvent assez visible et accessible.
Avec une cassette, une partie importante de l’installation est cachée.
Nous devons donc être particulièrement attentifs à :
- la pente;
- l’évacuation finale;
- l’accessibilité;
- l’isolation du drain;
- la protection contre les fuites.
Un problème de condensat au-dessus d’un plafond fini peut causer beaucoup plus de dégâts qu’un simple drain extérieur mal positionné.
Précharge R-454B pour environ 25 pieds
Le fabricant indique que le système utilise du R-454B et qu’il est préchargé pour une longueur allant jusqu’à 25 pieds. Une installation de 50 pieds nécessite un ajout de réfrigérant effectué sur place.
La fiche technique indique une charge d’environ 35,27 oz.
La tuyauterie utilisée est de 1/4 po – 3/8 po.
Le R-454B est un réfrigérant A2L. Les outils, les procédures de mise en service et les méthodes de manipulation doivent donc être adaptés.
Une bonne mise sous vide reste indispensable
Le fait qu’une unité extérieure soit préchargée ne signifie pas que les lignes sont prêtes à être utilisées immédiatement.
Les conduites installées sur le chantier contiennent initialement de l’air et de l’humidité.
Avant de libérer le réfrigérant dans le circuit, nous devons effectuer correctement les procédures de préparation et de mise sous vide.
Cette étape contribue à éviter :
- contamination du circuit;
- baisse de performance;
- pression anormale;
- problèmes à long terme;
- appels de service évitables.
Alimentation électrique : 208/230 V et protection de 15 A
La documentation indique :
- 208/230 V;
- monophasé;
- 60 Hz;
- MCA : 15 A;
- fusible maximal : 15 A.
Elle mentionne également un câblage de connexion 14/4 AWG.
Le circuit final doit naturellement respecter les données de plaque et les exigences électriques applicables au projet.
Pour une thermopompe de 12 000 BTU, la demande électrique reste relativement contenue, ce qui facilite l’intégration dans plusieurs installations résidentielles.
L’unité extérieure reste compacte
L’unité extérieure mesure environ :
31,69 × 12,99 × 21,81 po
et pèse environ 72,75 lb.
Le niveau sonore annoncé est de 57 dB(A) et son débit d’air maximal d’environ 1 471,5 CFM.
Nous devons néanmoins prévoir :
- une base ou un support adapté;
- les dégagements du fabricant;
- la neige;
- l’évacuation de l’eau pendant le dégivrage;
- la distance des fenêtres et terrasses;
- l’accès pour le service.
WiFi en option : utile selon l’usage du bâtiment
La fiche AirGreen indique que le WiFi est offert en option.
Cette fonction peut être particulièrement pratique dans :
- un bureau;
- un commerce;
- un logement;
- une résidence secondaire;
- une salle utilisée selon un horaire précis.
Elle permet d’adapter la température aux périodes d’occupation plutôt que de maintenir constamment la même consigne.
Diagnostic intégré et détection de fuite
Senville mentionne également un système d’autodiagnostic et de détection de fuite, conçu pour faciliter l’identification de certains problèmes.
Ce type de fonction peut aider lors d’un appel de service, mais ne remplace pas un diagnostic complet.
Une perte de capacité peut avoir plusieurs causes :
- filtre encrassé;
- moteur de ventilateur;
- sonde;
- problème de drainage;
- charge frigorifique;
- contrôle électronique;
- restriction du débit d’air.
Garantie : la fiche AirGreen et la brochure indiquent actuellement deux couvertures différentes
La fiche AirGreen indique une garantie :
10 ans compresseur – 10 ans pièces – 0 an main-d’œuvre, avec possibilité d’une garantie supplémentaire.
La brochure Senville indique pour sa part 10 ans sur le compresseur et 5 ans sur les pièces.
Le tableau technique reprend également 10 ans compresseur / 5 ans pièces.
La couverture applicable doit donc être confirmée au moment de l’achat en fonction du programme de garantie, de l’enregistrement et des conditions du vendeur.
Subvention provinciale affichée : 1 200 $
La fiche AirGreen indique actuellement une subvention provinciale de 1 200 $ pour cette combinaison.
Elle affiche également :
- ENERGY STAR : oui;
- Cold Climate : oui;
- ID ENERGY STAR 3630052;
- AHRI 215735305.
La brochure confirme la certification ENERGY STAR et la capacité de chauffage jusqu’à -30 °C.
Comme pour tout programme d’aide financière, nous recommandons de confirmer le montant et l’admissibilité au moment de la soumission.
Cassette ou unité murale : le choix dépend autant du bâtiment que de la machine
Une cassette de plafond présente des avantages clairs :
- murs dégagés;
- intégration architecturale discrète;
- distribution d’air depuis le plafond;
- bon choix pour certains espaces ouverts;
- fonctionnement relativement silencieux.
En revanche, elle demande généralement davantage de préparation.
Une thermopompe murale peut souvent être installée sans intervenir dans un plafond fini, alors qu’une cassette nécessite un espace technique et une planification précise.
Nous recommandons donc la cassette lorsque le bâtiment et l’aménagement justifient réellement ses avantages, pas simplement parce qu’elle semble plus discrète sur une photo.
Pourquoi choisir AirGreen pour une installation de cassette de plafond
Une cassette SENVILLE 12 000 BTU peut offrir d’excellentes performances, mais la qualité finale dépend largement de la manière dont elle est intégrée au bâtiment.
Chez AirGreen, nous vérifions :
- le dimensionnement thermique;
- l’espace disponible dans le plafond;
- la structure;
- le trajet frigorifique;
- le drainage;
- l’électricité;
- l’emplacement extérieur;
- la diffusion de l’air;
- l’accès futur pour l’entretien;
- les subventions et garanties applicables.
Nous réalisons des projets de climatisation et chauffage CVAC à Montréal, Laval, Longueuil, sur la Rive Sud, la Rive Nord et en Montérégie, avec une attention particulière aux contraintes du bâtiment avant de commencer les travaux.
Notre lecture de la SENVILLE SENA Cassette 12 000 BTU
Ce modèle présente une combinaison cohérente pour un propriétaire ou un commerce qui veut une thermopompe discrètement intégrée au plafond :
- 12 000 BTU nominal;
- modulation jusqu’à 15 100 BTU en climatisation;
- modulation jusqu’à 16 200 BTU en chauffage;
- SEER2 22,2;
- EER2 12,5;
- HSPF2-4 11,6;
- chauffage jusqu’à -30 °C;
- ENERGY STAR;
- Cold Climate;
- réfrigérant R-454B;
- niveau intérieur aussi bas que 27,5 dB(A);
- débit maximal d’environ 418 CFM;
- WiFi disponible en option;
- tuyauterie 1/4 po – 3/8 po.
Son principal avantage n’est pas seulement son efficacité énergétique. C’est la possibilité d’intégrer une thermopompe performante à une pièce sans utiliser un mur comme emplacement de diffusion.
Pour une soumission de cassette de plafond SENVILLE 12 000 BTU, contactez AirGreen. Nous pouvons vérifier la capacité nécessaire, l’espace disponible au plafond, le drainage, la tuyauterie et l’aide financière applicable avant l’installation à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud.
