Climatiseur Cassette de Plafond SENVILLE SENA R454B | 9000 BTU
Share additional product information such as usage instructions, sizing guides, etc.
- Subvention Fédérale :
- Subvention Provinciale : $
- Energy Star® : Oui
- WiFi : En Option
- AHRI : 215735304
- Rendement : 22.6 SEER
- Garantie (Compresseur - Pièces - Main-d’œuvre) : 10-10-0
- Garantie Supplémentaire (10-10-10) : Possible
- Tension : 220V
- Niveau de Pression Sonore (Extérieur) : 55.0 dB(A)
- Gaz (Fréon) : R-454B

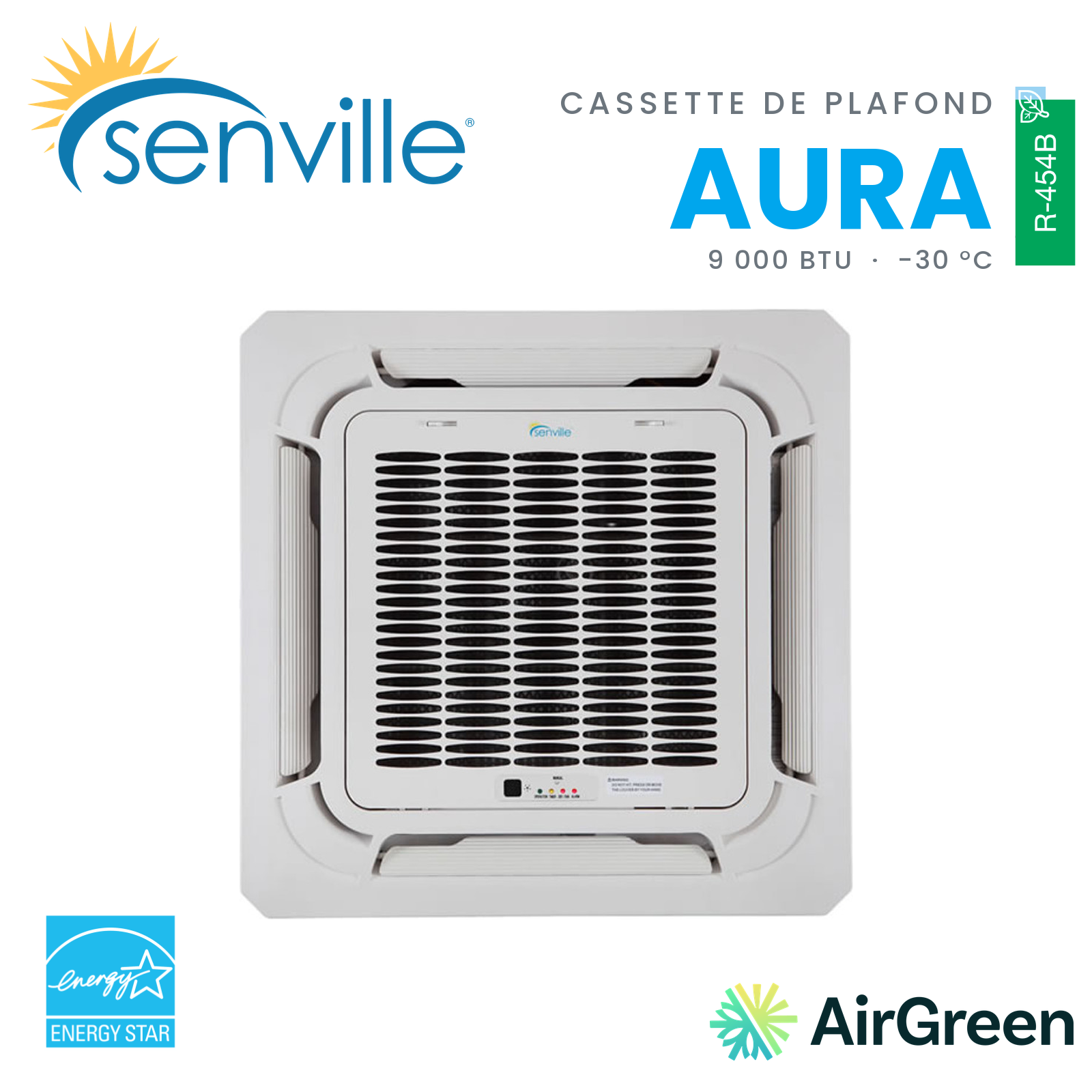

Une cassette de plafond 9 000 BTU qui libère les murs tout en assurant chauffage et climatisation jusqu’à -30 °C
Dans certaines pièces, la meilleure place pour une unité de climatisation n’est tout simplement pas sur un mur. Une grande fenestration, des armoires pleine hauteur, un aménagement commercial, un bureau au design épuré ou une pièce où chaque surface murale est déjà utilisée peuvent rendre une tête murale classique difficile à intégrer. C’est précisément dans ce type de projet que le climatiseur cassette de plafond SENVILLE SENA R454B 9 000 BTU devient particulièrement intéressant.

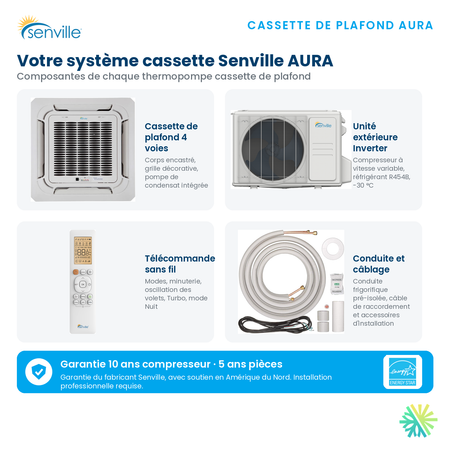

La combinaison présentée par AirGreen associe l’unité extérieure SENA-09HF-OG à la cassette intérieure SENA-09HF-ICG, avec la référence AHRI 215735304. Il ne s’agit pas uniquement d’un climatiseur : la documentation Senville décrit bien le SENA-09HF/IC comme une cassette de plafond avec thermopompe, capable de climatiser et de chauffer.
Chez AirGreen Thermopompes, Climatisation & Chauffage, nous considérons ce format pour des projets résidentiels et commerciaux à Montréal, Laval, Longueuil, sur la Rive Sud, la Rive Nord et en Montérégie où l’on veut obtenir une diffusion d’air plus centrale tout en évitant une unité murale très visible.
La fiche AirGreen communique notamment les caractéristiques suivantes :
- Capacité nominale de climatisation : 9 000 BTU
- Unité extérieure : SENA-09HF-OG
- Unité intérieure cassette : SENA-09HF-ICG
- AHRI : 215735304
- Réfrigérant : R-454B
- ENERGY STAR® : oui
- Cold Climate : oui
- SEER2 : 22,6
- EER2 : 14,0
- HSPF2 : 12,1
- Chauffage jusqu’à -30 °C
- WiFi : en option
- Alimentation : 220 V
- Tuyauterie : 1/4 po – 3/8 po
- MCA : 15 A
- MOP : 15 A
- Déshumidification : environ 1,86 pt/h
- Niveau sonore intérieur : 26 à 42,5 dB(A)
- Niveau sonore extérieur : 55 dB(A)
La documentation fabricant confirme une alimentation 208/230 V monophasée, 60 Hz, un SEER2 de 22,6 et un EER2 de 14.
Pourquoi choisir une cassette de plafond plutôt qu’une thermopompe murale?
La différence la plus importante concerne la distribution de l’air.
Une unité murale projette généralement son débit depuis un côté de la pièce. Une cassette est installée dans le plafond et peut diffuser l’air à partir d’une position beaucoup plus centrale.
Cela devient intéressant dans :
- une grande chambre avec peu d’espace mural disponible;
- un bureau professionnel;
- une salle de réunion;
- un commerce;
- une réception;
- une pièce très vitrée;
- un sous-sol avec plafond suspendu;
- certains agrandissements ou espaces rénovés.
Dans nos projets CVAC, le choix d’une cassette est particulièrement pertinent lorsqu’une unité murale obligerait à accepter un emplacement médiocre uniquement parce qu’aucun autre mur n’est disponible.
La cassette transforme complètement cette contrainte : le plafond devient la zone d’installation principale.
Une cassette compacte de seulement 22,44 po × 22,44 po
L’unité intérieure mesure :
22,44 po × 22,44 po × 9,65 po
et pèse environ 35,27 lb.
Ce format carré est particulièrement intéressant pour une installation dans certains plafonds suspendus ou plafonds permettant l’encastrement de l’unité.
Cependant, les dimensions visibles ne racontent pas toute l’histoire.
Une cassette nécessite également un espace disponible au-dessus du plafond pour :
- le corps de l’appareil;
- les raccordements frigorifiques;
- le drain;
- le câblage;
- l’accès futur pour le service.
C’est une différence majeure par rapport à une tête murale, qui est beaucoup plus simple à poser lorsque le plafond est inaccessible.
Le faux plafond doit être inspecté avant de promettre l’installation
C’est l’un des points que nous vérifions en priorité chez AirGreen.
Une pièce peut sembler idéale pour une cassette depuis le sol, mais l’espace au-dessus du plafond peut contenir :
- des solives;
- des conduits de ventilation;
- de la plomberie;
- des câbles;
- des poutres;
- des éléments structuraux;
- une isolation importante.
Nous devons donc vérifier que l’unité de 22,44 po carrés et 9,65 po de hauteur peut réellement s’intégrer sans compromettre la structure.
Dans un plafond fini en gypse, la préparation peut être plus complexe que dans un plafond suspendu commercial.
353 CFM : suffisamment de débit pour une unité de seulement 9 000 BTU
La brochure indique quatre débits intérieurs :
- Turbo : 353,2 CFM
- Haute vitesse : 312,0 CFM
- Vitesse moyenne : 264,9 CFM
- Basse vitesse : 182,5 CFM
Le niveau sonore varie parallèlement entre 42,5 dB(A) en Turbo et seulement 26 dB(A) à faible vitesse.
Cette capacité de modulation du débit d’air est particulièrement intéressante pour une cassette.
Lorsque la pièce doit être ramenée rapidement à température, le débit peut augmenter. Une fois la température stabilisée, le système peut ralentir et devenir beaucoup plus discret.
Pour un bureau ou une chambre, le niveau minimal annoncé de 26 dB(A) constitue un argument concret.
Une capacité inverter beaucoup plus large que le chiffre de 9 000 BTU
La capacité commerciale de l’appareil est de 9 000 BTU en climatisation, mais la brochure montre une plage de modulation de :
3 700 à 13 600 BTU/h en refroidissement.
En chauffage, la capacité nominale est de 10 000 BTU/h, avec une plage pouvant aller de :
5 100 à 15 700 BTU/h.
C’est l’une des données les plus importantes de cette fiche.
Une thermopompe inverter ne fonctionne pas constamment à 9 000 BTU. Elle adapte sa production selon la demande.
Dans une pièce qui approche progressivement de la température désirée, le système peut diminuer son régime au lieu de s’arrêter brutalement puis redémarrer quelques minutes plus tard.
Cette modulation contribue à une température plus stable et peut améliorer le confort, particulièrement lorsque l’appareil est correctement dimensionné.
SEER2 22,6 et HSPF2-4 de 12,1

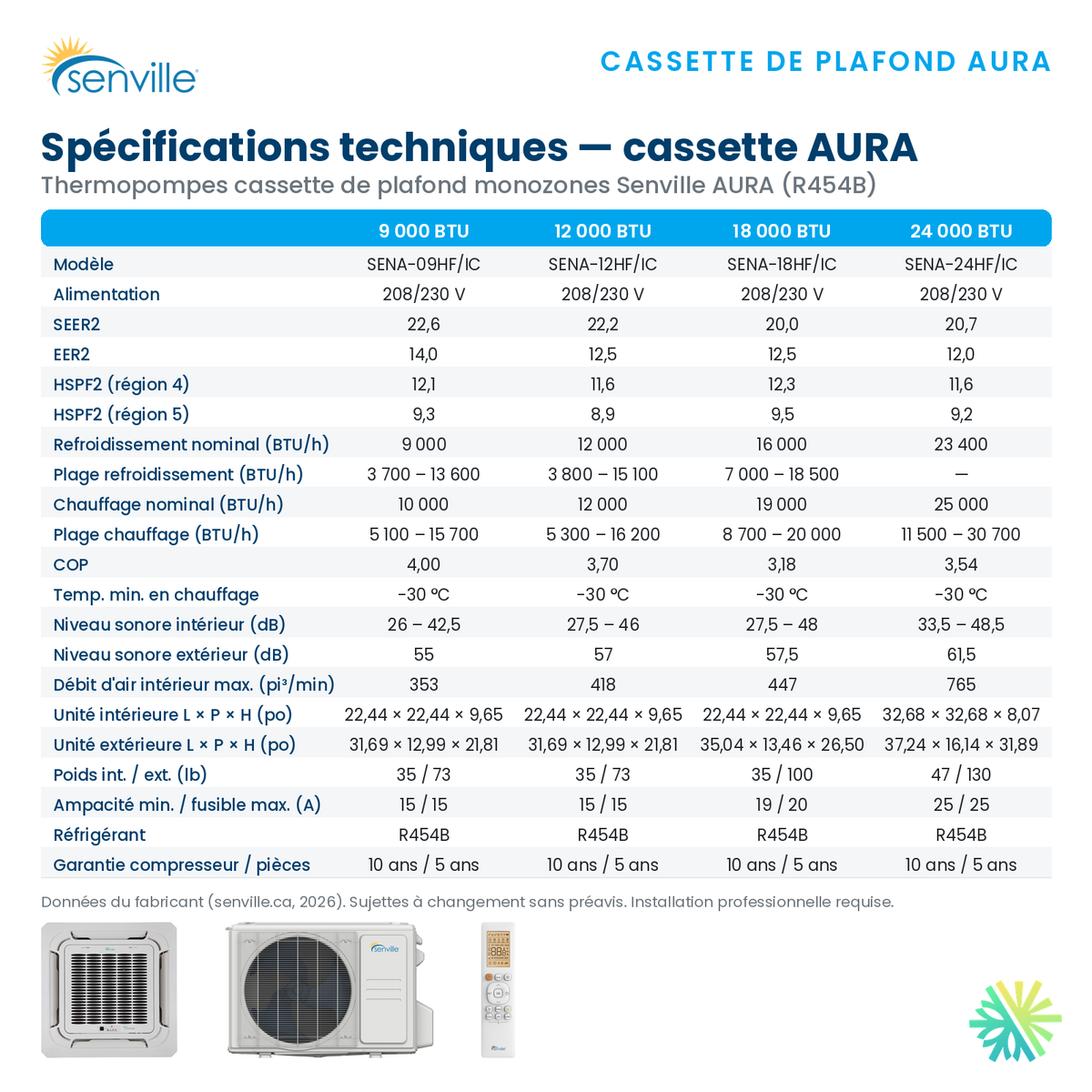

La documentation Senville confirme :
- SEER2 : 22,6
- EER2 : 14
- HSPF2-4 : 12,1
- HSPF2-5 : 9,3
- COP nominal : 4,0.
Ces valeurs sont particulièrement intéressantes pour une petite cassette de plafond qui doit assurer à la fois la climatisation et le chauffage.
Le SEER2 mesure l’efficacité saisonnière en climatisation. Le HSPF2 sert davantage à comparer le rendement saisonnier en chauffage.
Au Québec, cette deuxième donnée est particulièrement importante puisque la thermopompe peut fonctionner pendant une grande partie de l’automne, de l’hiver et du printemps.
À -15 °C, la capacité de chauffage dépasse encore 9 000 BTU
La fiche AirGreen indique :
- 9 700 BTU/h à -8 °C
- 11 000 BTU/h à -15 °C
- 4 200 BTU/h maximum à -30 °C
Le COP communiqué est d’environ 2,63 à -8 °C et 1,02 à -30 °C.
Ces valeurs sont très utiles pour comprendre le comportement réel de la cassette en hiver.
Le système peut fonctionner jusqu’à -30 °C, ce que confirme aussi la documentation Senville.
Mais la capacité disponible change fortement avec la température.
À -15 °C, la fiche AirGreen indique encore 11 000 BTU/h, ce qui est supérieur à la capacité nominale de climatisation de 9 000 BTU.
À -30 °C, la capacité maximale descend à environ 4 200 BTU/h.
Pourquoi « fonctionne à -30 °C » ne veut jamais dire « pleine capacité à -30 °C »
C’est une distinction importante dans tous nos projets de thermopompes à Montréal, Laval, Longueuil, sur la Rive Sud et la Rive Nord.
Une thermopompe peut continuer à produire de la chaleur à -30 °C sans être capable de couvrir seule toutes les pertes thermiques de la pièce.
Si l’espace perd 8 000 BTU/h lors d’un froid extrême et que la cassette ne peut fournir qu’environ 4 200 BTU/h, une source de chauffage complémentaire doit couvrir l’écart.
Nous préférons donc analyser :
- la capacité à -8 °C;
- la capacité à -15 °C;
- la capacité à -30 °C;
- les pertes thermiques réelles de la pièce.
Cette méthode donne une image beaucoup plus réaliste qu’une simple température minimale inscrite sur la fiche.
Installation au plafond, drainage et R-454B : les détails qui déterminent si une cassette sera vraiment réussie
Le drainage est encore plus important sur une cassette de plafond
Une cassette produit des condensats pendant la climatisation et la déshumidification.
La brochure indique une extraction d’humidité de 0,88 litre par heure, ce qui correspond à environ 1,86 pinte américaine par heure, cohérent avec la fiche AirGreen.
Contrairement à certaines installations murales où le drain peut simplement sortir directement vers l’extérieur avec une pente naturelle, une cassette est souvent installée au centre ou plus profondément dans le bâtiment.
Il faut donc planifier soigneusement :
- le trajet du drain;
- la pente;
- le point de sortie;
- l’accessibilité;
- le risque d’obstruction.
Sur ce type de produit, un drainage mal conçu peut causer des dommages au plafond bien avant qu’un problème frigorifique apparaisse.
Un scénario typique où nous privilégions une cassette
Prenons une grande chambre rénovée avec :
- baie vitrée sur un mur;
- garde-robe sur un deuxième;
- tête de lit sur un troisième;
- mobilier sur le quatrième.
Une tête murale pourrait techniquement être installée, mais aucun emplacement ne permettrait une diffusion vraiment satisfaisante.
Une cassette placée plus près du centre du plafond permet alors de libérer les murs et de mieux répartir l’air.
Dans un commerce, la logique est similaire : l’appareil peut être intégré au plafond et éviter de prendre une surface murale réservée aux étagères, enseignes ou présentoirs.
Une autre situation où nous déconseillons la cassette
La cassette n’est pas automatiquement supérieure.
Dans une maison où il n’existe aucun espace accessible au-dessus du plafond et où l’ouverture du gypse exigerait d’importants travaux, une unité murale peut devenir beaucoup plus économique et pratique.
Nous évaluons donc toujours le coût global de l’installation, pas uniquement le prix de l’équipement.
R-454B et précharge jusqu’à 25 pieds
Le système fonctionne avec le R-454B.
Senville précise qu’il est préchargé pour une tuyauterie allant jusqu’à 25 pieds et qu’une installation avec un ensemble de 50 pieds exige du réfrigérant additionnel ajouté par l’installateur.
La fiche AirGreen indique une tuyauterie de :
1/4 po – 3/8 po.
Ces diamètres sont particulièrement intéressants lors d’un projet de remplacement, mais nous ne supposons jamais que d’anciennes conduites peuvent être réutilisées automatiquement.
Nous vérifions :
- leur diamètre;
- leur état;
- leur longueur;
- l’ancien réfrigérant;
- le parcours;
- l’accessibilité.
La cassette nécessite souvent davantage de planification frigorifique
Une unité murale placée sur un mur extérieur peut permettre un parcours frigorifique très court.
Une cassette peut être installée au milieu d’une pièce.
La distance réelle jusqu’à l’extérieur peut donc être beaucoup plus longue.
Nous devons prévoir les conduites avant l’ouverture du plafond afin d’éviter de créer un parcours inutilement complexe.
208/230 V, MCA 15 A et MOP 15 A
La documentation fabricant indique :
- 208/230 V
- monophasé;
- 60 Hz;
- MCA : 15 A
- protection maximale : 15 A
- câblage de connexion 14/4 AWG.
Ces données sont cohérentes avec la fiche AirGreen.
Avant l’installation, l’alimentation électrique doit néanmoins être vérifiée selon l’équipement réellement livré et les exigences applicables au chantier.
Dimensions de l’unité extérieure et niveau sonore
Le groupe extérieur mesure :
31,69 po × 12,99 po × 21,81 po
et pèse environ 72,75 lb.
Son niveau sonore annoncé est de 55 dB(A) et son débit extérieur maximal est d’environ 1 471,5 CFM.
Pour une thermopompe de cette capacité, le groupe extérieur reste relativement compact.
Cela facilite certains projets dans les propriétés où l’espace latéral est limité.
L’emplacement extérieur ne doit pas être choisi uniquement pour réduire la longueur de tuyauterie
Même à 55 dB(A), nous regardons :
- les fenêtres;
- les chambres;
- la terrasse;
- les voisins;
- les limites de propriété;
- l’accumulation de neige;
- l’accès de service.
Le meilleur emplacement est généralement un compromis entre acoustique, esthétique, accessibilité et longueur de conduites.
Volets verticaux automatiques, horizontaux manuels
La fiche AirGreen indique :
volets verticaux : automatiques
volets horizontaux : manuels.
Cette caractéristique doit être prise en compte lors de la mise en service.
L’orientation initiale des sorties doit être ajustée de manière à distribuer l’air dans la pièce plutôt que de concentrer le débit dans une seule direction.
Sur une cassette, cette étape peut avoir un impact significatif sur la sensation de confort.
WiFi en option
Le WiFi est indiqué en option sur la fiche AirGreen.
Pour certains projets commerciaux, cette fonctionnalité est particulièrement utile, notamment pour modifier la consigne à distance ou gérer les horaires d’utilisation.
Dans une résidence, elle peut aussi être intéressante lorsque la cassette dessert une pièce utilisée seulement à certaines périodes.
Nous recommandons simplement de confirmer cette option au moment de la soumission plutôt que de supposer qu’elle est automatiquement incluse.
ENERGY STAR® et Cold Climate
La documentation Senville présente clairement cette cassette comme ENERGY STAR® et capable de chauffer jusqu’à -30 °C.
La fiche AirGreen l’identifie également comme Cold Climate, avec la référence AHRI 215735304.
Cela permet de positionner cette cassette non seulement comme un appareil de climatisation esthétique, mais comme une véritable thermopompe pour le climat québécois.
Autodiagnostic et détection de fuite
Senville mentionne un système d’autodiagnostic et de détection de fuite visant à faciliter l’identification de certains problèmes.
Cette fonction ne remplace pas l’entretien CVAC.
Une cassette nécessite notamment une attention régulière aux :
- filtres;
- échangeurs;
- sorties d’air;
- drain de condensats;
- pompe ou système d’évacuation lorsqu’applicable.
L’accès d’entretien doit être planifié dès l’installation. Une cassette parfaitement encastrée mais impossible à entretenir correctement devient rapidement un mauvais choix.
Garantie : une différence à clarifier entre la fiche AirGreen et la brochure
La fiche AirGreen indique :
10 ans compresseur – 10 ans pièces – 0 an main-d’œuvre
avec possibilité de garantie supplémentaire.
La documentation Senville jointe indique plutôt 10 ans sur le compresseur et 5 ans sur les pièces.
Le tableau technique répète la même couverture de 10 ans compresseur / 5 ans pièces.
Si une protection de 10 ans sur les pièces est offerte par l’entremise d’un programme particulier, d’un distributeur ou d’un enregistrement AirGreen, cette condition devrait être précisée clairement sur la soumission.
Les erreurs que nous cherchons à éviter avec une cassette de plafond
Choisir une cassette sans inspecter le plafond
Les dimensions visibles ne suffisent pas. Les solives et services mécaniques au-dessus du plafond peuvent empêcher l’installation.
Installer la cassette sans planifier le drain
Une mauvaise évacuation des condensats peut causer des dommages au plafond.
Surdimensionner pour « refroidir plus vite »
Une capacité trop élevée n’offre pas automatiquement un meilleur confort et peut nuire au fonctionnement à charge partielle.
Confondre 9 000 BTU nominal et capacité fixe
La plage de modulation en climatisation va de 3 700 à 13 600 BTU/h, tandis qu’en chauffage elle atteint 5 100 à 15 700 BTU/h.
Oublier l’accès pour l’entretien
Une cassette doit pouvoir être entretenue sans devoir démonter une grande partie du plafond.
Pourquoi choisir AirGreen pour une cassette SENVILLE 9 000 BTU
Une cassette de plafond demande davantage de coordination qu’une thermopompe murale standard.
Chez AirGreen, nous analysons notamment :
- la charge thermique de la pièce;
- l’espace disponible dans le plafond;
- la structure;
- le passage des conduites frigorifiques;
- le drainage;
- l’alimentation électrique;
- l’emplacement de l’unité extérieure;
- la diffusion de l’air;
- l’accès pour l’entretien;
- les options WiFi et contrôles.
Nous réalisons des projets CVAC à Montréal, Laval, Longueuil, sur la Rive Sud, la Rive Nord et en Montérégie, autant dans des résidences que dans des espaces commerciaux où une cassette de plafond représente une solution plus logique qu’une unité murale.
Le SENVILLE SENA R454B 9 000 BTU combine un format intérieur très discret, un SEER2 de 22,6, un HSPF2-4 de 12,1, une modulation inverter, un niveau sonore minimal de 26 dB(A), le R-454B et un fonctionnement en chauffage jusqu’à -30 °C. La documentation fabricant confirme l’ensemble de ces caractéristiques principales.
Contactez AirGreen pour obtenir une soumission pour le climatiseur cassette de plafond SENVILLE SENA R454B 9 000 BTU, vérifier si votre plafond peut recevoir ce type d’unité et planifier une installation CVAC complète à Montréal, Laval, Longueuil, sur la Rive Sud ou la Rive Nord.
