Est-ce la bonne taille pour votre maison ?
Il fournit 195 pcm nets, de quoi ventiler 2 300 à 3 700 pi². Choisissez la superficie habitable de la vôtre.
C'est la bonne taille.
Pour une maison de 2 500 à 3 200 pi², il faut renouveler environ 150 pcm en continu. Cet appareil en fournit 195 nets — assez pour la maison, avec une réserve pour la surventilation de la salle de bain et de la cuisine.
Calcul : 0,35 renouvellement d'air à l'heure sur le volume habitable, plafonds de 9 pi. Le débit exact est établi pièce par pièce par notre estimateur, selon la norme CSA F326.
Ce qu'il fait, en chiffres
105,41$
Électricité par année
Conforme au Code de construction du Québec pour le Grand Montréal. Le Code exige 54 % à −25 °C sous 6 000 degrés-jours (Montréal, Laval, Longueuil et les deux rives) et 60 % au-delà. Cet appareil est mesuré à 58 % à 117 pcm.
Débit et efficacités : données publiées par le manufacturier. Coût : 108 W sur 8 760 h au 2e palier du tarif D d'Hydro-Québec (11,142 ¢/kWh).
Ce qu'il faut savoir sur celui-ci
Des faits publiés et vérifiables, pas des arguments de brochure.

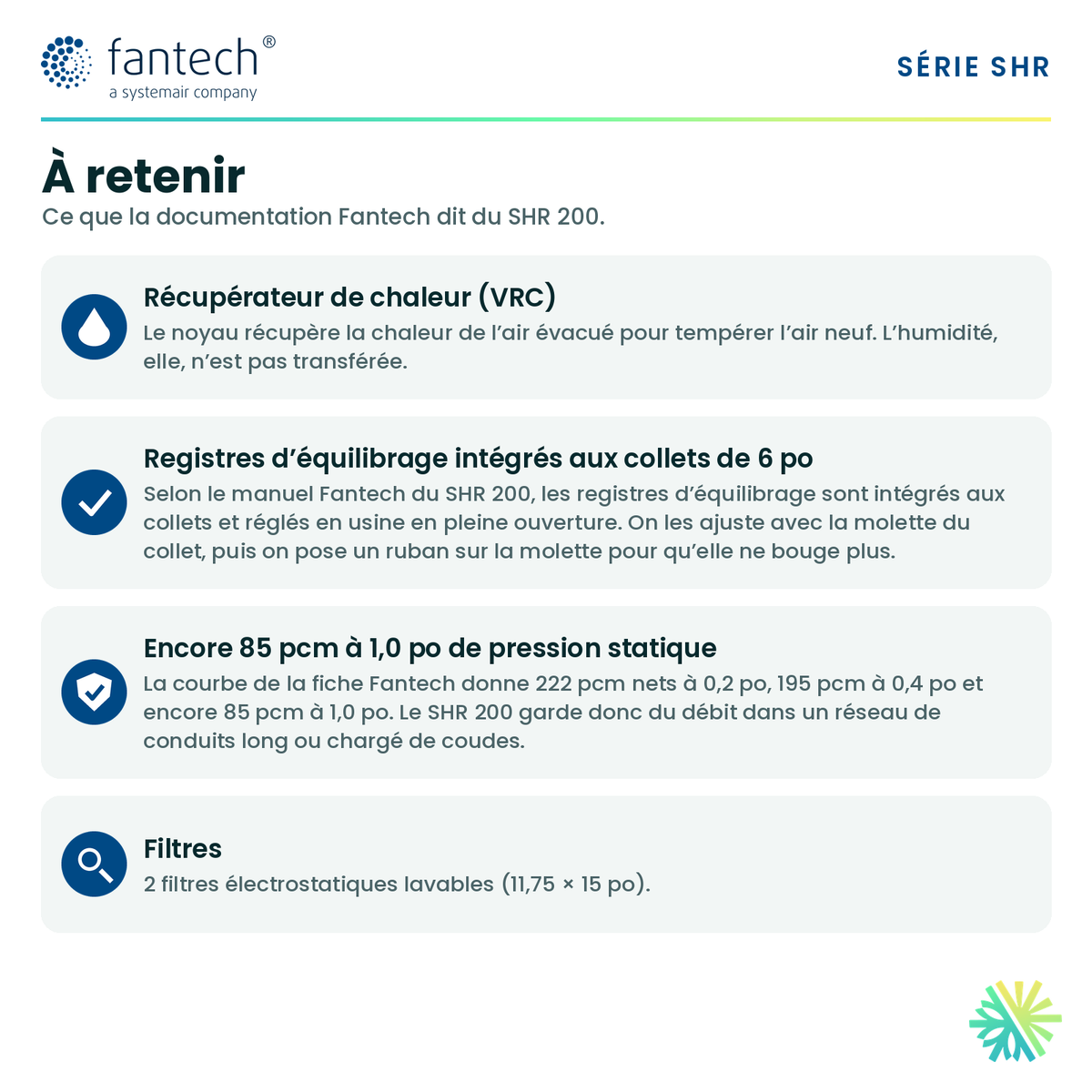

ColletsRegistres d'équilibrage intégrés aux collets de 6 po
Selon le manuel Fantech du SHR 200, les registres d'équilibrage sont intégrés aux collets et réglés en usine en pleine ouverture. On les ajuste avec la molette du collet, puis on pose un ruban sur la molette pour qu'elle ne bouge plus.
1,0 poEncore 85 pcm à 1,0 po de pression statique
La courbe de la fiche Fantech donne 222 pcm nets à 0,2 po, 195 pcm à 0,4 po et encore 85 pcm à 1,0 po. Le SHR 200 garde donc du débit dans un réseau de conduits long ou chargé de coudes.
58 %Ce qu'il récupère encore à −25 °C
Le seul chiffre d'efficacité qui compte pour un hiver québécois, et celui que le Code utilise. Une efficacité annoncée sans sa température ne veut rien dire ; celle-ci est mesurée au débit d'essai de 117 pcm.
ÉvacuationIl dégivre en coupant l'air neuf quelques minutes
Par temps froid, le ventilateur d'alimentation s'arrête quelques minutes pendant que l'évacuation continue : l'air intérieur chaud dégèle le noyau. Pendant ce cycle, la maison est brièvement en pression négative ; s'il y a un foyer ou un appareil à combustion à tirage naturel, parlez-en à notre estimateur.
VRCIl récupère la chaleur, pas l'humidité
L'humidité excédentaire sort de la maison. Au Québec, c'est le bon choix dans la majorité des cas : l'hiver, le problème est presque toujours le trop-plein d'humidité, pas le manque.
−27 pcmCe que les conduits lui coûtent
Entre un banc d'essai presque libre (0,2 po) et un vrai réseau de conduits (0,4 po), il passe de 222 à 195 pcm. La plupart des fiches n'affichent que le premier chiffre, justement parce qu'il est plus flatteur.
108 WMesuré au débit où il vit vraiment
Ses 62 % à 0 °C sont mesurés à 59 pcm, le débit continu d'une maison normale. À ce régime, il tire 108 W, soit environ 946 kWh par année.
À vieLa garantie sur le noyau
Le noyau est la pièce qui fait le travail et la plus coûteuse à remplacer. Moteurs : 7 ans. Pièces : 5 ans. Nous enregistrons la garantie à votre nom à la mise en service.
6 poCe qu'il demande sur place
Conduits de 6 po, raccordement par le côté et un drain de condensat. Il pèse 60 lb, et il faut le dégagement voulu pour sortir le noyau une fois par année.
Ce qu'il demande sur place
Dans un condo sans drain de plancher, ou avec peu de dégagement au plafond, on regarde plutôt un modèle à ports latéraux. Notre estimateur valide l'emplacement, le drain et le trajet des conduits avant la commande.
Fiche technique complèteDonnées et sources citées
- Débit net à 0,2 po c.e.
- 222 pcm
- Débit net à 0,4 po c.e.
- 195 pcm
- ERS à 0 °C (59 pcm)
- 62 %
- ERS à −25 °C (117 pcm)
- 58 %
- ASE à 0 °C
- 74 %
- Puissance consommée
- 108 W
- Efficacité
- 0,5 pcm/W
- Type
- VRC
- Raccordement
- Ports latéraux
- Collets de conduits
- 6 po
- Drain de condensat
- Requis
- Cycle de dégivrage
- Évacuation seule (alimentation arrêtée)
- Filtres
- 2 filtres électrostatiques lavables (11,75 × 15 po)
- Dimensions (L × P × H)
- 28,00 × 17,25 × 20,50 po
- Poids
- 60 lb
- Alimentation
- 120 V
- Garantie — noyau
- À vie
- Garantie — moteurs
- 7 ans
- Garantie — pièces
- 5 ans
Débit et efficacités : données publiées par le manufacturier. Consommation annuelle calculée à 108 W en marche continue sur 8 760 h, au 2e palier du tarif D d'Hydro-Québec (11,142 ¢/kWh), en vigueur depuis le 1er avril 2026.
Le modèle en dessous et au-dessus
Parlez à un frigoriste avant de choisir
On calcule le débit pièce par pièce, on valide l'emplacement et le drain, et on vous donne un prix posé. Le balancement est mesuré à la mise en service, pas estimé.

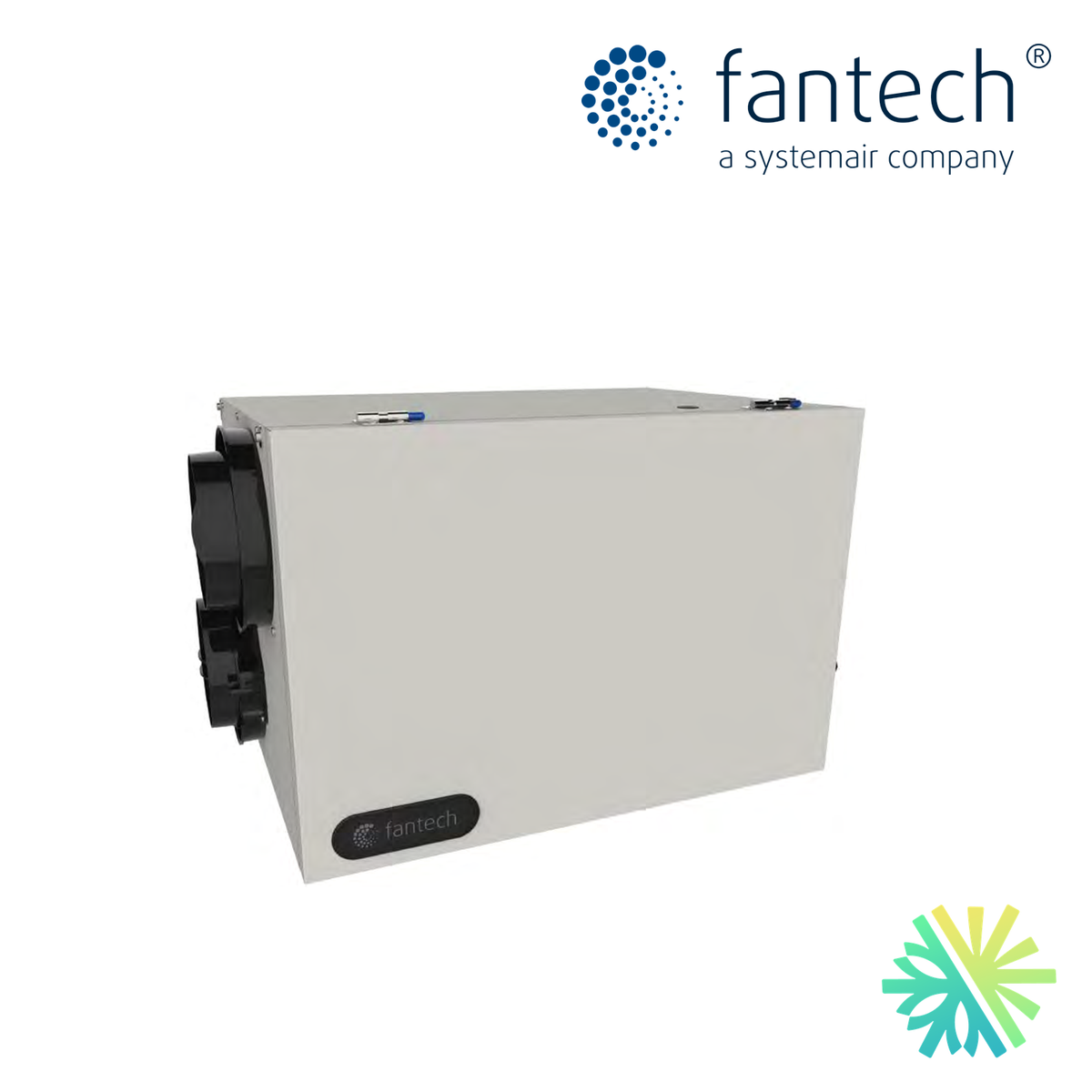

Un VRC de 195 pcm à raccords latéraux pour les grandes maisons
Le Fantech SHR 200 est un ventilateur récupérateur de chaleur (VRC) à raccords latéraux de 6 po. Fantech le présente comme un VRC à raccordement latéral pour les projets de maison où le budget compte. Sa fiche lui donne un débit net de 195 pcm à 0,4 po de pression statique et de 222 pcm à 0,2 po : de quoi ventiler une grande maison, à condition que le calcul pièce par pièce le confirme.
Le SHR 200 dégivre en arrêtant le ventilateur d'alimentation. C'est la version de base : le SHR 200R, dans un boîtier aux mêmes dimensions, dégivre par recirculation. Nous expliquons plus bas comment choisir entre les deux.
Une courbe de débit qui tient sous pression
La fiche Fantech publie le débit net de 0,2 à 1,0 po de pression statique : 222, 195, 157, 119 et 85 pcm. Une grande maison a souvent de longs conduits, des coudes et des bouches éloignées de l'appareil. Ce tableau nous permet de vérifier, avant l'installation, le débit qui restera réellement au bout du réseau, et de corriger le tracé des conduits s'il le faut.

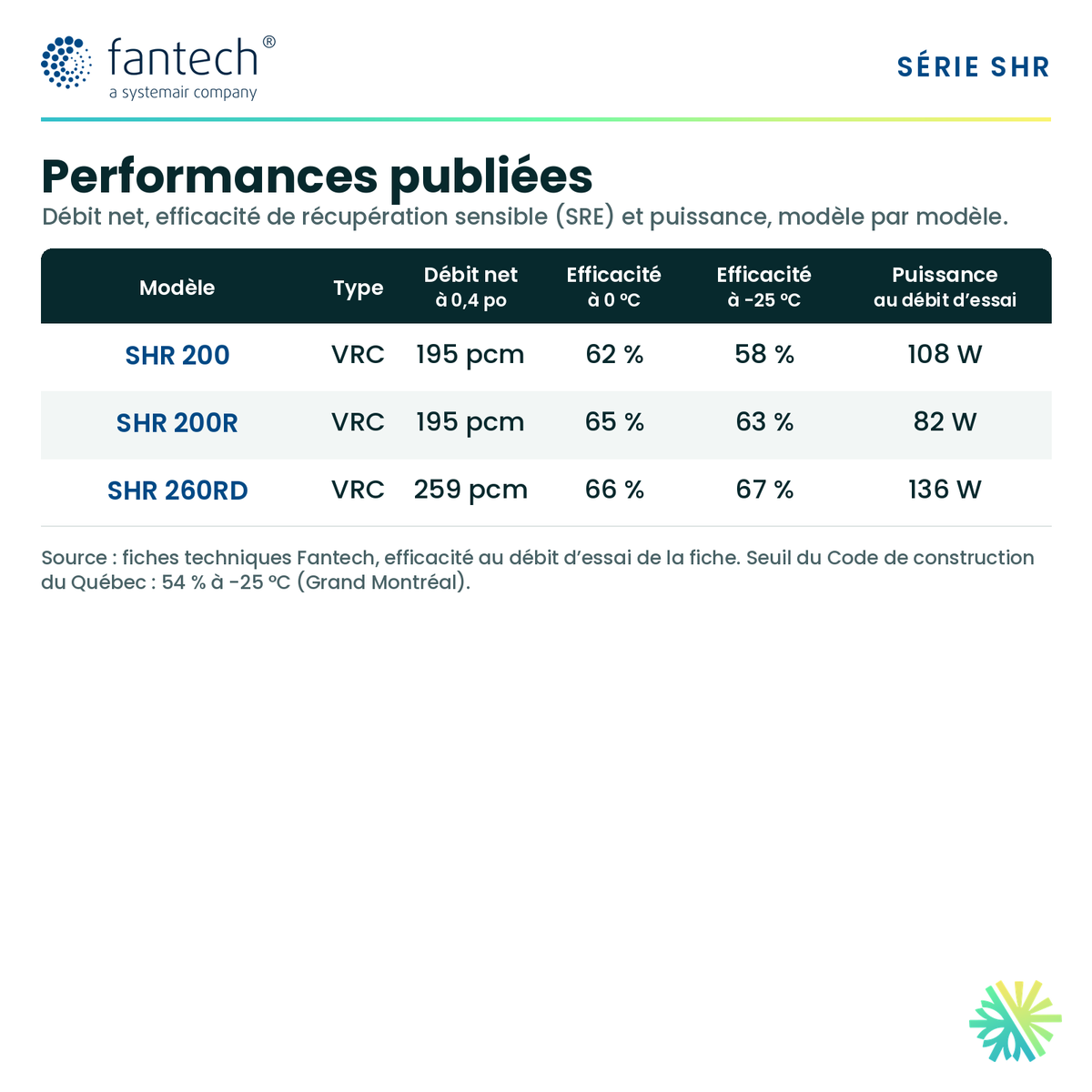

Récupération de chaleur à 0 °C et à −25 °C
À 0 °C, l'efficacité de récupération sensible est de 62 % à 59 pcm comme à 117 pcm, et de 58 % à 193 pcm. L'efficacité sensible apparente atteint 74 % au premier point. À −25 °C, la fiche donne 58 % à 117 pcm.
Ce résultat dépasse le seuil de 54 % à −25 °C que la section 9.32 du Code de construction du Québec fixe pour une habitation neuve dans le Grand Montréal. Il reste sous les 60 % exigés dans les régions plus froides : pour une maison située dans ces régions, nous proposons un modèle qui atteint ce seuil, comme le SHR 200R.
Dégivrage par arrêt de l'alimentation
À −5 °C et moins, une séquence de dégivrage préréglée arrête le ventilateur d'alimentation et fait passer le ventilateur d'évacuation en haute vitesse; l'air de la maison dégage le noyau, puis l'appareil reprend son cycle normal. Pendant ces périodes, la maison évacue de l'air sans en recevoir de l'extérieur. Dans une maison très étanche, nous préférons souvent le SHR 200R, dont le dégivrage par recirculation ne met pas la maison en dépression.
SHR 200 ou SHR 200R
Les deux appareils ont les mêmes dimensions de boîtier et le même débit de 195 pcm à 0,4 po. Le SHR 200R ajoute le dégivrage par recirculation et le mode recirculation; sa fiche donne 63 % à −25 °C, contre 58 % pour le SHR 200. Le SHR 200 est plus léger, avec 59,5 lb contre 65 lb. Lorsque les deux conviennent à votre maison, nous vous les présentons côte à côte dans la soumission.
Consommation électrique
À 59 pcm, la fiche indique 108 W, soit environ 0,5 pcm par watt; à 117 pcm, 154 W; à 193 pcm, 246 W. La puissance nominale est de 240 W pour 2,3 A en 120 V. En marche continue au premier point d'essai, cela représente environ 946 kWh par année, le chiffre repris dans la fiche technique de cette page. Nous réglons la vitesse au débit calculé, pas au maximum, pour que la consommation réelle reste proche de ce chiffre.
Noyau, filtres et entretien
Le noyau en aluminium mesure 12 × 12 po sur 15 po de profondeur. Il sort par la porte à loquets, qui donne aussi accès au bac de récupération; Fantech recommande 22 po de dégagement devant l'appareil pour le retirer. Deux filtres électrostatiques lavables de 11,75 × 15 po protègent le noyau. Le manuel Fantech demande de vérifier et de nettoyer les filtres tous les trois mois, ou plus tôt s'ils sont sales.

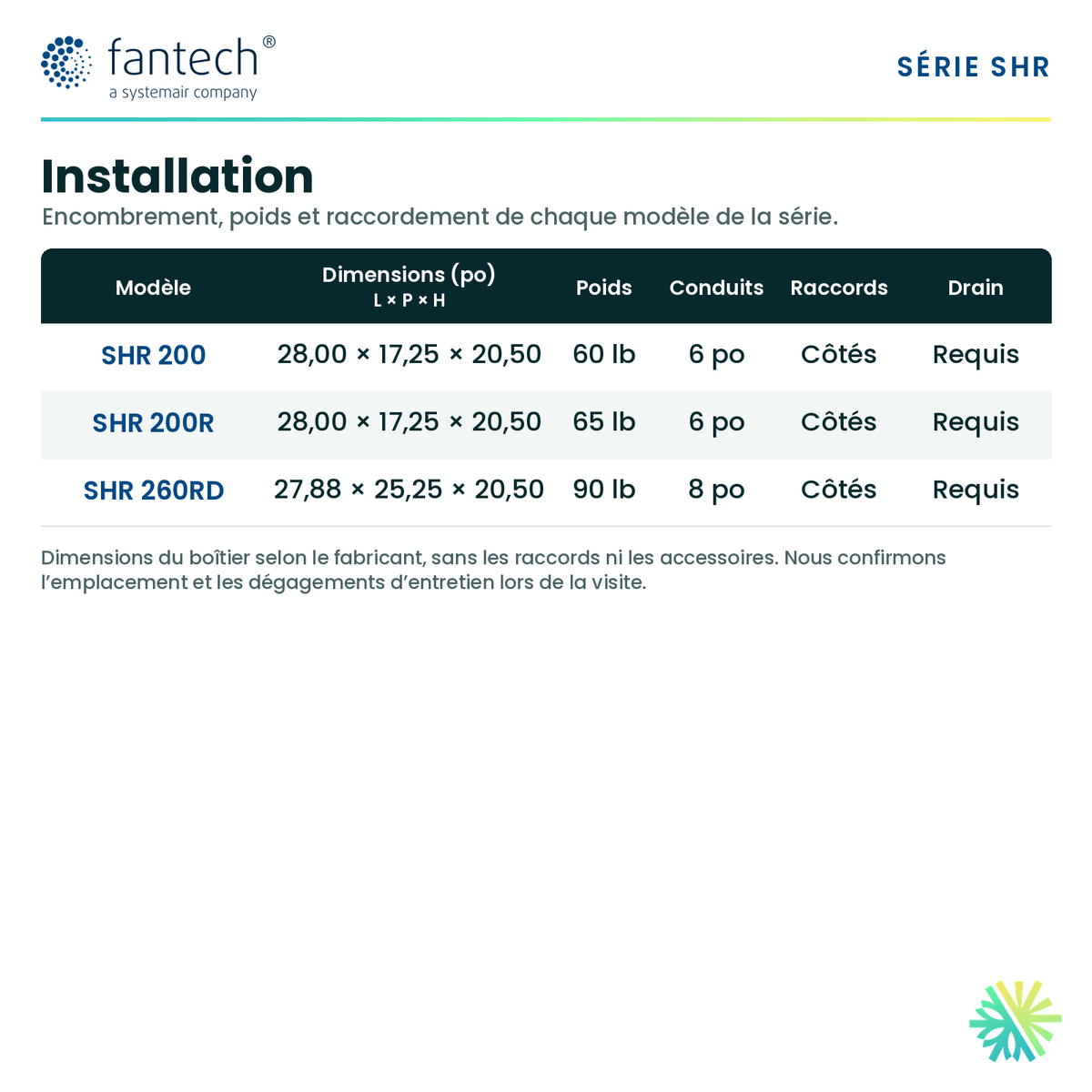

Installation et raccordement
- Dimensions : 28 × 17 1/4 × 20 1/2 po (L × P × H).
- Poids : 59,5 lb.
- Raccords latéraux de 6 po, avec registres d'équilibrage intégrés aux collets.
- Drain requis, avec siphon en P sur le tuyau de drain.
- Alimentation : 120 V, cordon de 3 pi avec fiche à trois broches.
L'appareil se suspend avec la trousse fournie : une chaîne à chacun des quatre boulons du dessus, avec un ressort pour absorber les vibrations. Un support mural est offert en option. Il doit être de niveau pour que le condensat s'écoule bien, et installé, avec ses tuyaux de condensat, dans un espace qui reste au-dessus du point de congélation. Le condensat produit en fonctionnement normal et pendant le dégivrage s'écoule vers un drain ou une pompe à condensat.
Commandes
Un interrupteur à trois positions sur l'appareil choisit entre l'attente et deux vitesses de ventilation, ce qui assure une ventilation continue sans commande murale. En option, Fantech propose la commande ECO-Touch, les déshumidistats EDF7, EDF1 et MDEH1, ainsi que les minuteries RTS2 et RTS5.

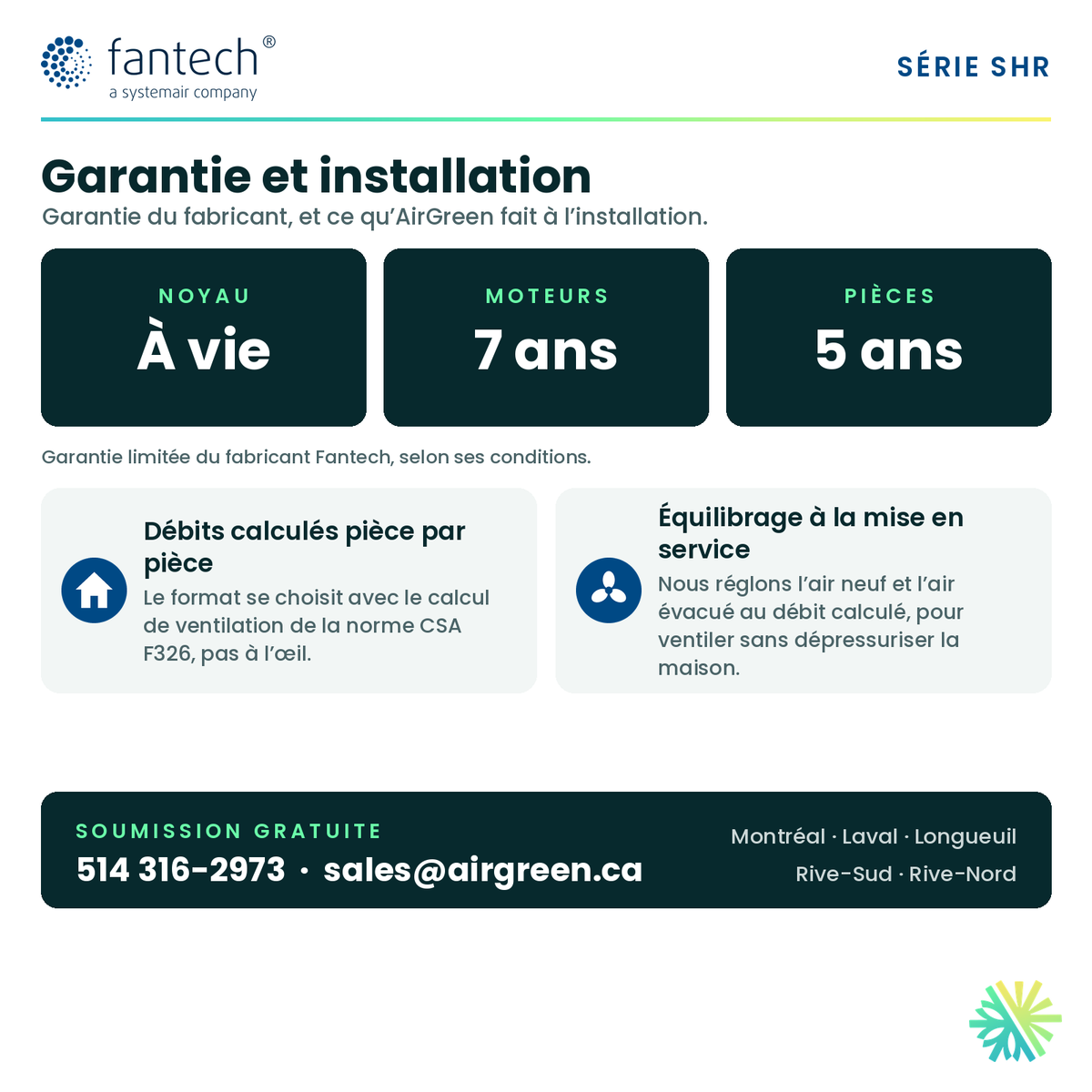

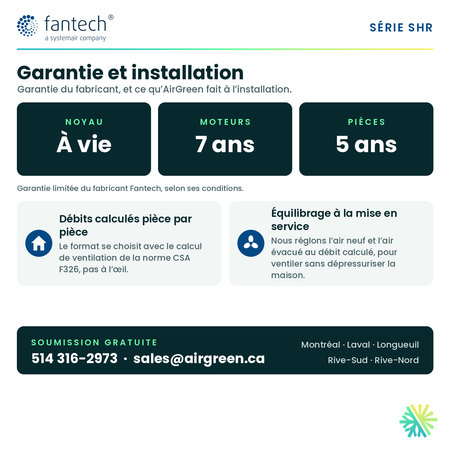

Garantie
Fantech garantit le noyau en aluminium à vie (garantie limitée), les ventilateurs 7 ans et les pièces 5 ans à partir de la date d'achat. Le manuel précise que raccorder une sécheuse, une hotte de cuisine ou un aspirateur central à l'appareil annule la garantie.
Installation par AirGreen dans le Grand Montréal
Pour une grande maison, le calcul pièce par pièce de la norme CSA F326 est le point de départ : il dit combien d'air chaque chambre, chaque salle de bain et chaque pièce de vie doit recevoir ou évacuer, et donc si 195 pcm conviennent. Nous regardons aussi le trajet des conduits, l'emplacement de la prise d'air neuf et de la sortie d'air vicié, et l'endroit où le drain peut s'écouler.
Une fois l'appareil posé, nous équilibrons l'air neuf et l'air évacué au débit calculé par la méthode de mesure que décrit le manuel Fantech, puis nous posons un ruban sur les molettes des collets pour qu'elles ne bougent plus. Nous installons à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud.
Pour une soumission gratuite, appelez au 514 316-2973 ou écrivez à sales@airgreen.ca.
