Thermopompe 3-Zones ARCOAIRE DLCMHB | 48000 BTU - R410A
Jusqu’à épuisement des stocks
La thermopompe multizone Arcoaire DLCMHB 48 000 chauffe et climatise 3 pièces avec une seule unité extérieure. Certifiée ENERGY STAR climat froid, elle livre 39 000 BTU/h à −8 °C et donne droit à 4 680 $ de subvention LogisVert. Installation par AirGreen à Montréal, Laval, Longueuil, sur la Rive-Nord et la Rive-Sud.
3 pièces, une seule unité dehors.
Les chiffres viennent de la fiche du fabricant et de la certification AHRI.
Les pièces qui font un multizone.
Touchez une pièce pour la découvrir.
Unité extérieure
Un seul compresseur pour toute la maison. Il alimente jusqu’à 5 têtes.
Bac chauffant
Une résistance garde le bac de l’unité extérieure libre de glace sous 1 °C et pendant le dégivrage (NEEP).
Lignes frigorifiques
Une paire de lignes par tête.

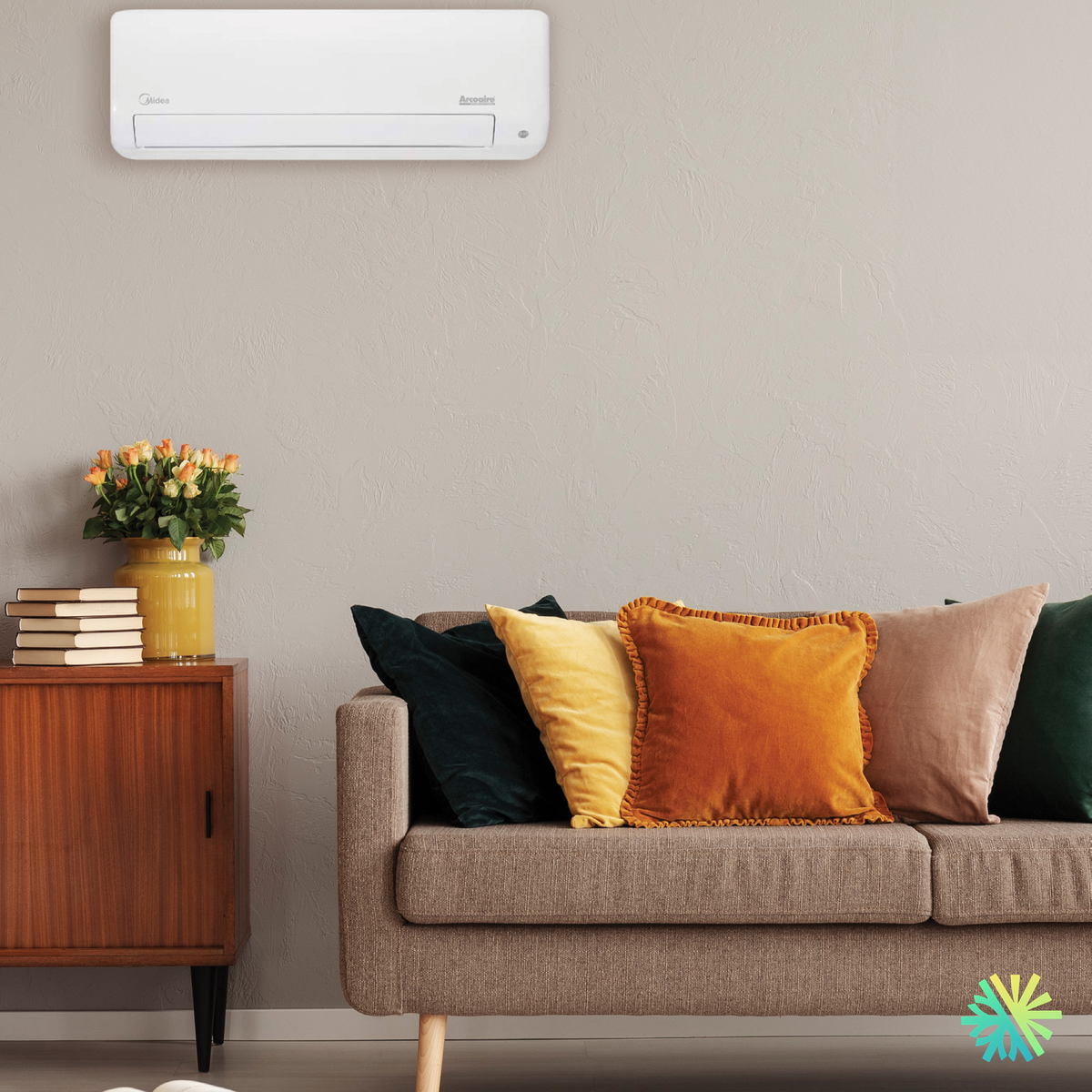

Têtes intérieures
Une tête par pièce, chacune avec sa télécommande et sa température. La combinaison se choisit dans le menu « Zones ».
Contrôle
Chaque zone se règle séparément.
Allumez et éteignez les pièces. Regardez la puissance se répartir.
Une seule unité extérieure alimente toutes les têtes : quand plusieurs pièces appellent, elles se partagent sa capacité. Choisissez une température extérieure.
Dites-nous vos pièces. On vous dit si ce format suffit.
Choisissez le nombre de pièces et leur surface. Le calcul vise une journée de −15 °C ; c’est un repère, le vrai calcul se fait pièce par pièce chez vous.

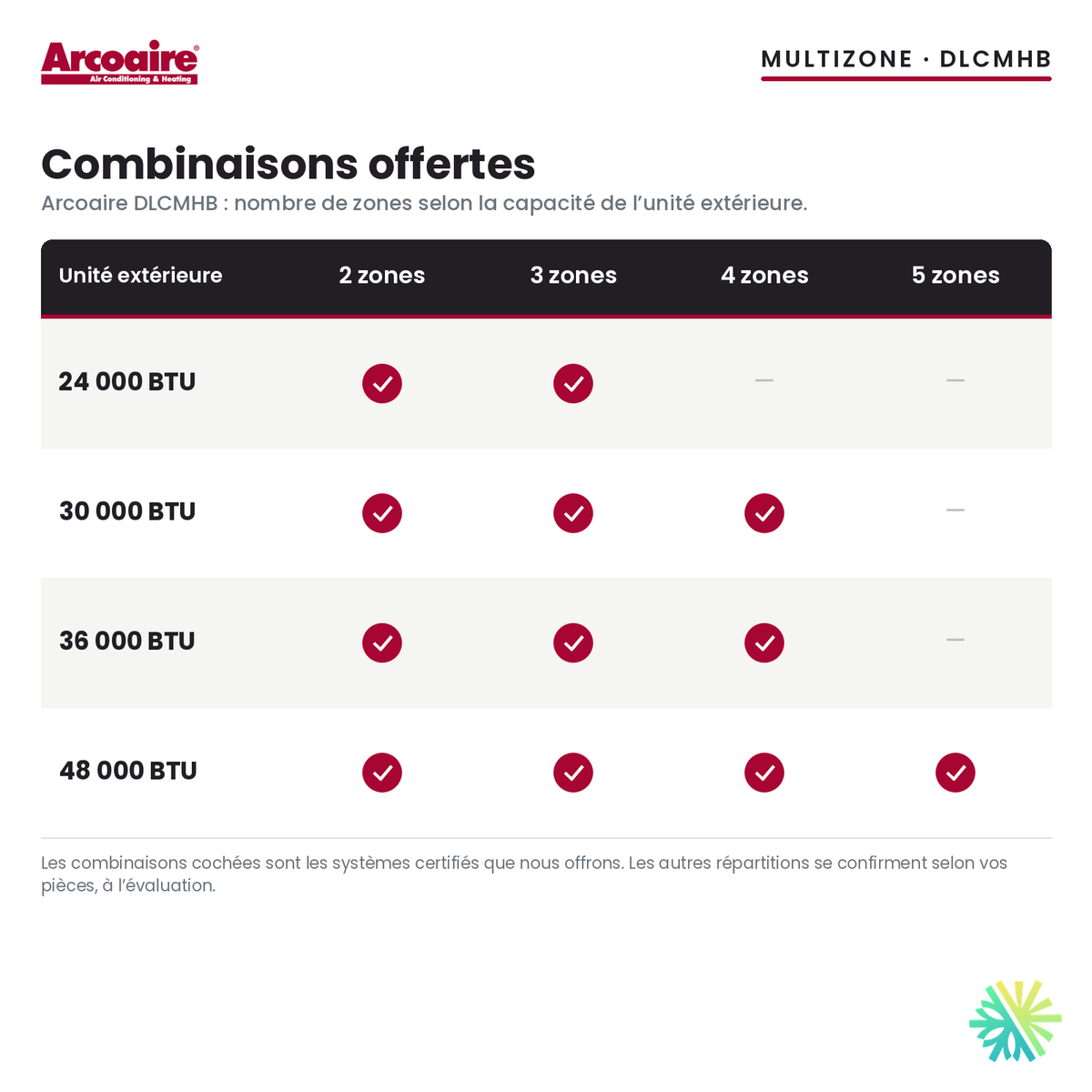

Toute la série en un coup d’œil : trouvez la case qui vous ressemble.
Chaque case est un produit : la puissance de l’unité extérieure, et le nombre de têtes.
À −15 °C, elle livre encore 93 % de sa puissance nominale.
Touchez une température : capacité, rendement et coût d’une heure de chauffage.
À chaque température, moins cher que les plinthes.
Coût d’une heure à pleine puissance, pour la même chaleur livrée. Tarif D d’Hydro-Québec, 2e tranche : 11,142 ¢/kWh.
Les cotes officielles, sur les mêmes échelles qu’avant.
SEER2, HSPF2 et EER2 viennent de la certification AHRI.
Une aide qui se calcule, pas qui se devine.
La capacité à −8 °C. 120 $ par 1 000 BTU/h est le taux des thermopompes ENERGY STAR climat froid (guide v1.10).
Un multizone ou plusieurs murales ? Les deux bons côtés, honnêtement.
On compare les deux options sur votre plan, à l’estimation.
Ce qu’il faut savoir avant de poser un multizone.
Les dimensions, l’électricité et les lignes, dessinées. Puis nos six étapes.

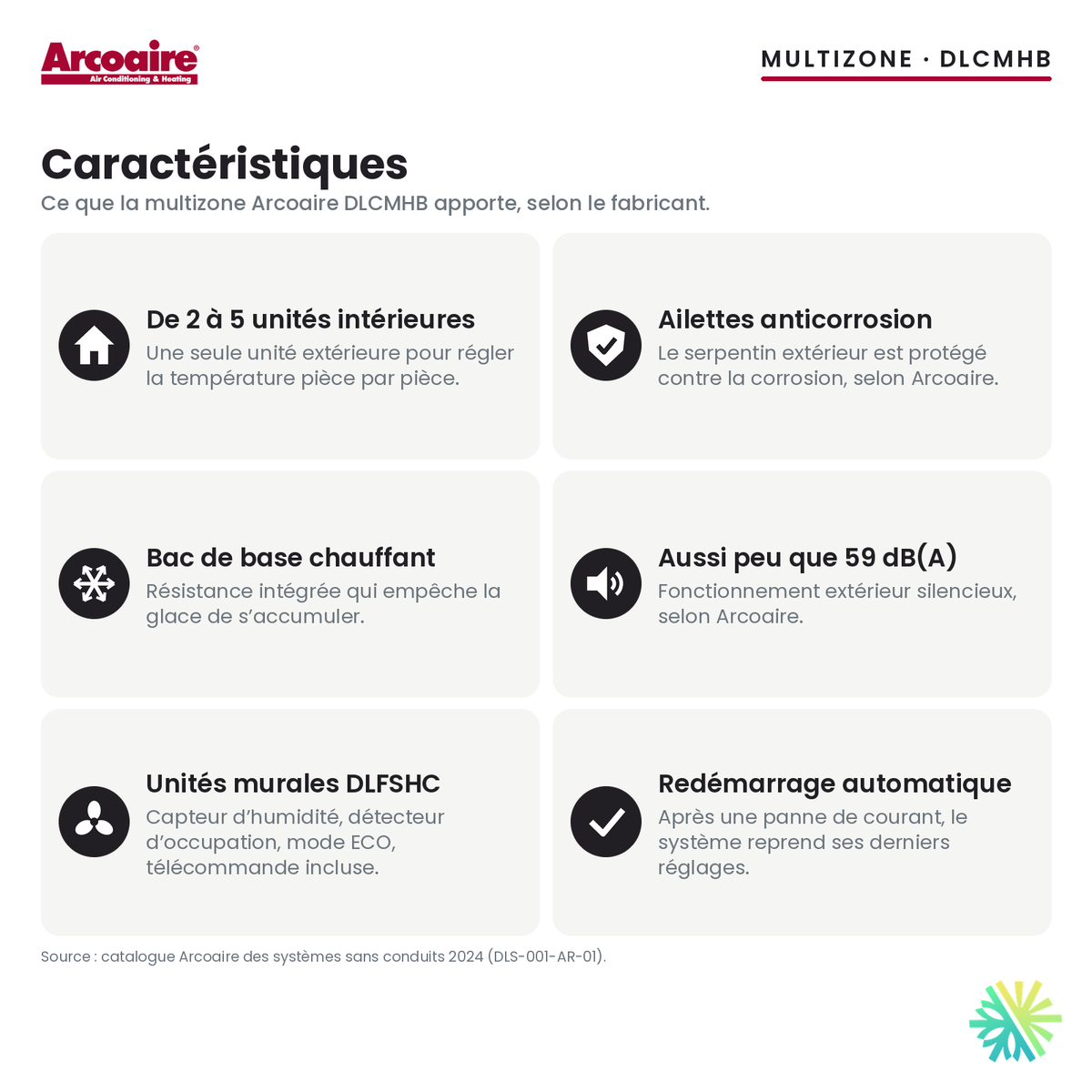

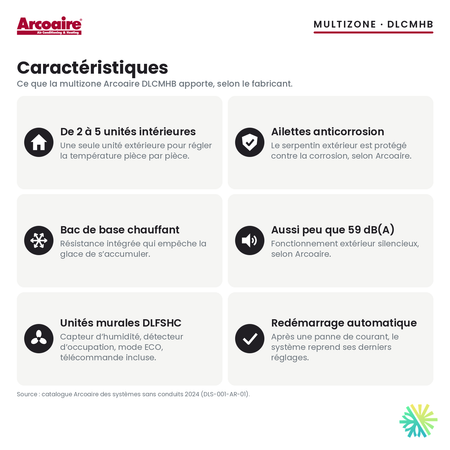

Ce que cette machine a de particulier.
Seulement des faits publiés par ENERGY STAR, NEEP ou le fabricant.
Tous les chiffres, et d’où ils viennent.
Chaque ligne porte sa source ; une ligne sans valeur publiée n’apparaît pas.
Tout ce que nous avons écrit sur ce système.
Un grand bungalow en trois zones : la pièce de vie, l'aile des chambres et le sous-sol
Un bungalow de bonne taille s'étire souvent sur toute la largeur du terrain. Le salon et la cuisine occupent une extrémité, les chambres l'autre, et un sous-sol aménagé s'étend en dessous. Une seule tête murale ne peut pas couvrir une telle distance. La Thermopompe 3-Zones ARCOAIRE DLCMHB | 48 000 BTU - R410A place une tête murale dans chacune de ces trois zones et les alimente toutes par un seul condenseur DLCMHBH48EAK.
Ce condenseur de 4 tonnes alimente ici 3 zones et en accepte jusqu'à 5 au maximum. Les têtes murales prévues pour lui sont la DLFSHCH09XAK, la DLFSHCH12XAK et la DLFSHCH24XAK. Ses cotes certifiées sont de 21,2 SEER2, 11,0 EER2 et 10,0 HSPF2. Le système est homologué ENERGY STAR avec la désignation climat froid sous l'ID ENERGY STAR 2410134, et il donne droit à une subvention LogisVert de 4 680 $.
Le plan d'un bungalow, zone par zone
La première zone est la pièce de vie : salon, cuisine et salle à manger, souvent ouverts les uns sur les autres, avec la plus grande surface vitrée de la maison. La deuxième est l'aile des chambres, au bout du corridor; nous plaçons habituellement la tête dans la chambre principale, la plus grande et la plus occupée. La troisième est le sous-sol, qu'il serve de salle familiale, de bureau ou de chambre d'amis.
Ce découpage suppose que les chambres secondaires profitent de la chaleur du corridor, ce qui fonctionne dans une maison bien isolée. Si les chambres d'enfants restent froides, porte fermée, une configuration à quatre ou cinq zones sur le même condenseur les servira mieux. Le calcul de charge le montre clairement.
Quelle tête pour quelle zone
La DLFSHCH24XAK, la plus grande des têtes prévues, va à la pièce de vie : elle doit souffler sur toute la longueur d'un espace ouvert et compenser les pertes des grandes fenêtres. La chambre principale reçoit la DLFSHCH12XAK. Au sous-sol, la DLFSHCH09XAK ou la DLFSHCH12XAK selon la surface et l'isolation des murs de fondation. La combinaison exacte se décide après la visite.
Les trois têtes se partagent la capacité du condenseur. Le jour, la pièce de vie en prend la plus grande part; le soir, la chambre et le sous-sol s'y ajoutent. Avec 3 zones sur un maximum de 5, deux raccords restent libres pour des pièces ajoutées plus tard, après vérification de la capacité restante.
Ce que publie le certificat pour l'hiver
Le certificat inscrit 39 000 BTU/h à -8 °C (17 °F), avec un COP de 2,50, et 45 000 BTU/h à -15 °C (5 °F), avec un COP de 2,00. La capacité maximale publiée est de 45 000 BTU/h à -15 °C. Les deux points sont mesurés séparément; nous reprenons chacun tel qu'il est publié.
À -8 °C, le point publié correspond à 81 % du format nominal; à -15 °C, le certificat inscrit une capacité plus élevée, mesurée lors d'un essai distinct. Dans les deux cas, le rendement reste élevé : à -15 °C, chaque kilowattheure consommé rend deux kilowattheures de chaleur, là où une plinthe électrique en rend un. La désignation climat froid d'ENERGY STAR confirme que la combinaison répond aux critères de performance par basse température.
Le certificat ne publie pas de point plus froid. Nous recommandons donc de conserver les plinthes électriques ou l'autre chauffage existant comme appoint, réglés un peu sous la consigne des têtes. Ils prennent le relais pendant les froids extrêmes et les cycles de dégivrage, quand le condenseur fait fondre le givre de son serpentin pendant quelques minutes et laisse échapper un nuage de vapeur.
Ces données proviennent du certificat AHRI 207642999, publié par le NEEP.
Un seul condenseur pour une maison de plain-pied
Trois appareils séparés voudraient dire trois unités extérieures autour d'un bungalow, trois circuits au panneau et trois passages de lignes. Ici, un seul condenseur, posé à un seul endroit, sur un seul circuit dédié. La contrepartie : les trois zones dépendent du même appareil, et un arrêt de service les touche toutes. C'est pourquoi l'entretien annuel compte davantage sur un système multizone.
Le compresseur inverter et le réfrigérant R-410A
Le compresseur inverter varie sa vitesse selon le nombre de têtes qui appellent et dose le réfrigérant R-410A envoyé à chacune. Il tourne longtemps à vitesse modérée plutôt que de démarrer et de s'arrêter, ce qui garde des températures stables d'un bout à l'autre de la maison. Fermer la zone du sous-sol quand il est inoccupé laisse les deux autres fonctionner normalement. Les trois têtes travaillent toujours dans le même mode, chauffage ou climatisation.
L'été, du salon au sous-sol
En climatisation, le système repose sur un format nominal de 48 000 BTU/h pour les trois zones. La pièce de vie, avec ses fenêtres et sa cuisine, demande le plus pendant les après-midi chauds; la chambre principale prend le relais le soir. Au sous-sol, l'enjeu est surtout l'humidité : le mode déshumidification de la tête retire l'air moite sans refroidir inutilement la pièce. Partout, le fonctionnement prolongé à basse vitesse rend l'air plus sec et plus confortable.
Ce que valent les cotes de ce système
- 10,0 HSPF2 : l'efficacité du chauffage sur toute la saison froide. C'est la cote qui pèse le plus sur la facture d'une maison québécoise.
- 21,2 SEER2 : l'efficacité de la climatisation sur l'ensemble d'un été.
- 11,0 EER2 : la climatisation à pleine charge, par temps chaud.
- COP : le rapport entre la chaleur livrée et l'électricité consommée à une température précise, ici 2,50 à -8 °C et 2,00 à -15 °C.
La subvention LogisVert de 4 680 $
Le système est inscrit au programme LogisVert d'Hydro-Québec, avec 4 680 $ pour un propriétaire d'une habitation existante, selon la liste en vigueur à la date d'installation. Nous confirmons l'admissibilité avant la signature et préparons la facture détaillée, les numéros de modèle et la preuve de paiement. Notre page sur la subvention pour thermopompes efficaces résume les conditions du programme.
L'installation dans un bungalow
Notre installation
Dans un bungalow, les distances comptent. Le condenseur se place au point qui raccourcit le plus les trois parcours de lignes, au-dessus de la ligne de neige, sur un socle ou un support robuste, à l'écart des chutes de neige du toit et des fenêtres de chambre. Les lignes frigorifiques de chaque tête longent ensuite la maison dans une goulotte, sous le débord de toit ou le long de la fondation; celle du sous-sol traverse le mur de fondation.
Chaque tête reçoit son drain de condensat en pente; au sous-sol, une pompe à condensat devient nécessaire quand la gravité ne suffit pas. Le condenseur est branché sur un circuit dédié, dont nous vérifions la place et la capacité au panneau pendant la visite. La mise en service comprend la mise sous vide, l'essai d'étanchéité, la vérification de chaque zone et le réglage des télécommandes avec vous.
Entretien
Rincez les filtres des trois têtes aux deux semaines en saison; celui de la pièce de vie, près de la cuisine, demande le plus d'attention. Gardez le condenseur dégagé de la neige et des feuilles, sans le couvrir l'hiver. Une visite d'entretien CVAC par année nettoie les serpentins, les ventilateurs et les drains, et vérifie les raccords électriques. Notre service de nettoyage prend le relais quand vous préférez confier la visite annuelle.
Garantie
Garantie : 10 ans sur le compresseur, 10 ans sur les pièces et 6 ans sur la main-d’œuvre.
AirGreen, pour la durée de l'installation
Entreprise familiale active depuis plus de quinze ans à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud, nous détenons les licences RBQ en ventilation, en réfrigération et en électricité et portons une assurance responsabilité de 5 000 000 $. L'évaluation à domicile est gratuite, la soumission est écrite, et nos options de financement permettent de choisir le bon appareil plutôt que le moins cher.
Demandez votre estimation gratuite pour la Thermopompe 3-Zones ARCOAIRE DLCMHB | 48 000 BTU - R410A. Nous évaluons votre bungalow zone par zone, confirmons le bon format et votre admissibilité à la subvention avant la signature.
Offert jusqu'à épuisement des stocks.
Ce qu’on nous demande sur les multizones.
Puis-je chauffer une pièce et climatiser l’autre en même temps ?
Non. Sur un multizone comme celui-ci, toutes les têtes travaillent dans le même mode, chauffage ou climatisation. Chaque pièce garde par contre sa propre température de consigne.
Que se passe-t-il quand toutes les pièces demandent du chauffage ?
Elles se partagent la capacité de l’unité extérieure : 39 000 BTU/h à −8 °C, 45 000 à −15 °C.
Combien de têtes puis-je brancher ?
Jusqu’à 5 sur cette unité extérieure. Ce produit est configuré pour 3 têtes.
Combien vaut la subvention LogisVert ?
4 680 $. L’aide ne dépasse pas 100 % du coût avant taxes ; la demande se fait dans les 9 mois suivant l’installation.
Est-elle homologuée ENERGY STAR ?
Oui, climat froid, ID 2410134.
Pourquoi un multizone plutôt que plusieurs murales ?
Une seule unité extérieure sur la façade et un seul circuit. En contrepartie, les pièces partagent la puissance, et si l’unité extérieure s’arrête, toutes les zones s’arrêtent.
Que couvre la garantie ?
Notre fiche indique 10 ans sur le compresseur et 10 ans sur les pièces. Garantie supplémentaire AirGreen : possible.
Un multizone se planifie pièce par pièce. Chez vous.
On mesure chaque pièce, on dessine le parcours des lignes et on choisit la bonne tête pour chaque zone. L’estimation sur place est gratuite, la soumission arrive en 24 h.
