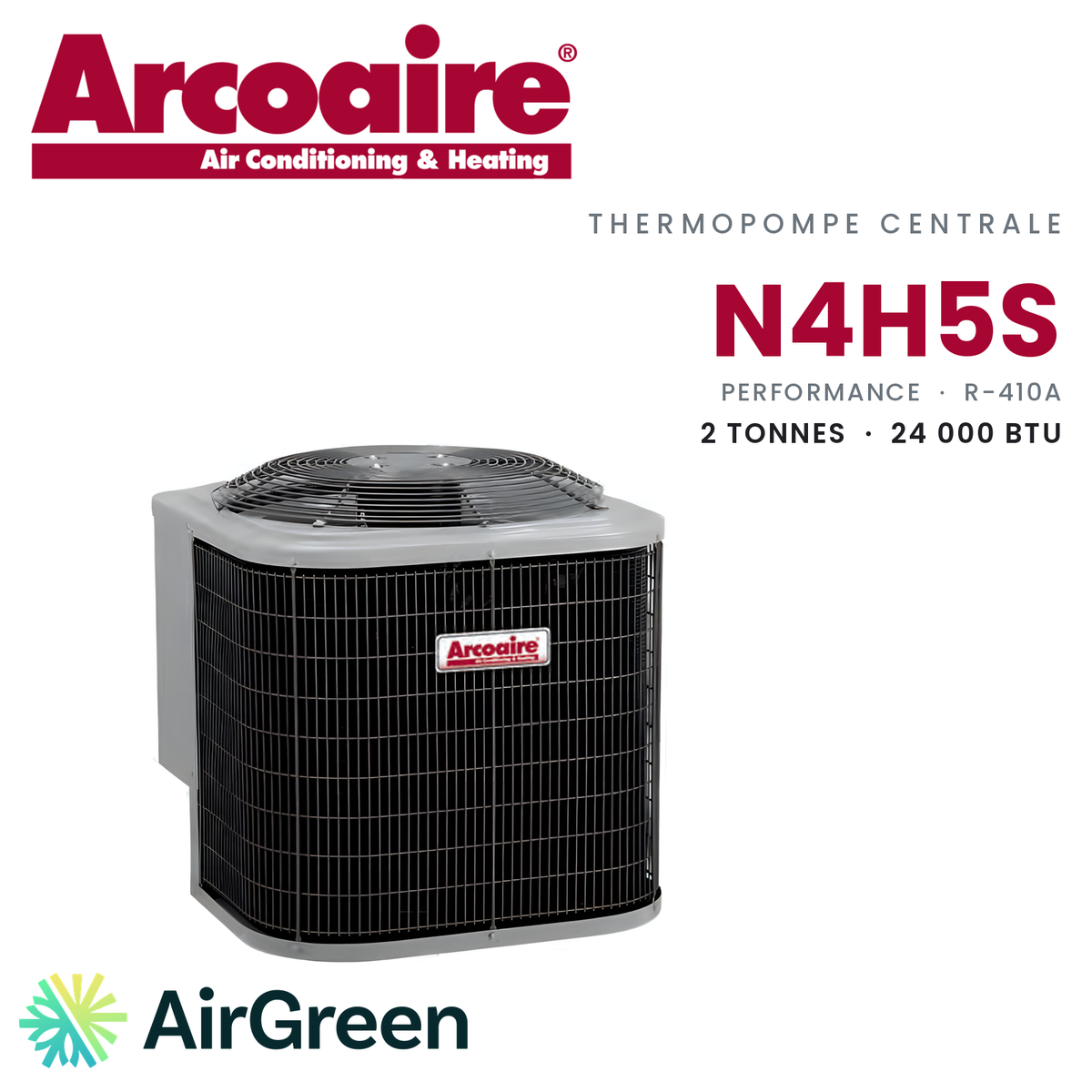

Thermopompe Centrale ARCOAIRE N4H5S Performance | 2 Tonnes - 24000 BTU (Cabinet FJMA4X) - R410A
Un bungalow avec sous-sol, chauffé et climatisé par ses propres conduits
Le bungalow avec sous-sol est l'une des maisons les plus répandues autour de Montréal, et beaucoup ont déjà ce qu'il faut pour une thermopompe centrale : une fournaise électrique au sous-sol et un réseau de conduits qui dessert chaque pièce du rez-de-chaussée. La Thermopompe Centrale ARCOAIRE N4H5S Performance | 2 Tonnes - 24 000 BTU (Cabinet FJMA4X) - R410A jumelle l'unité extérieure N4H5S24AKAAA au cabinet FJMA4X24L0BC, qui prend la place de cette fournaise et pousse l'air chaud ou frais dans le réseau existant.
Le jumelage est certifié à 15,2 SEER2, 12,5 EER2 et 7,5 HSPF2. Il prend en charge la climatisation de toute la maison et la plus grande part du chauffage, avec un seul thermostat.
Le bungalow et son réseau de conduits
Dans un bungalow typique, le réseau part de la fournaise au sous-sol : un conduit principal court sous le plancher, entre les solives, et des embranchements montent vers des grilles placées sous les fenêtres du rez-de-chaussée. Le retour d'air se fait souvent par une ou deux grandes grilles dans le couloir ou le salon. Si le sous-sol est aménagé, quelques grilles le desservent aussi.
Ce réseau a souvent été conçu pour une fournaise électrique, qui pousse de l'air très chaud en petite quantité. Une thermopompe livre un air plus tiède, en plus grande quantité et pendant plus longtemps. Le réseau doit donc laisser passer assez d'air, surtout au retour. C'est le premier point que nous vérifions à la visite, avant même de parler d'appareil.
Pourquoi 2 tonnes pour ce type de maison
Le format de 2 tonnes convient souvent à un bungalow de taille moyenne, à un jumelé ou à un petit cottage, quand l'isolation est correcte. Ce n'est pas une règle : un bungalow des années cinquante aux murs peu isolés peut demander davantage, et une maison rénovée au grenier bien isolé peut se contenter du format en dessous.
Nous tranchons avec un calcul des charges pièce par pièce, qui tient compte de l'isolation des murs et du grenier, des fenêtres, de l'orientation et de la part du sous-sol à chauffer. Un format juste fonctionne par cycles longs et réguliers ; un format trop gros chauffe par à-coups et retire mal l'humidité l'été.
De l'ancienne fournaise électrique au cabinet FJMA4X
Le cabinet FJMA4X24L0BC est un ventilo-convecteur : un caisson qui contient le serpentin de la thermopompe et le ventilateur. Il s'installe à l'emplacement de l'ancienne fournaise, se raccorde au plénum d'alimentation et au retour d'air, et reçoit le filtre du système. Son drain de condensat s'écoule vers le renvoi de plancher du sous-sol ou vers une petite pompe.
Le cabinet accueille aussi des éléments chauffants d'appoint. Ils jouent en quelque sorte le rôle de l'ancienne fournaise électrique, mais ne s'activent que lorsque la thermopompe ne suffit plus. Nous les dimensionnons selon le calcul des charges et la capacité du panneau électrique.
La thermopompe en quelques lignes
Une thermopompe capte la chaleur de l'air extérieur et la transporte dans la maison grâce au fluide frigorigène R-410A. Dans l'unité extérieure, le fluide absorbe la chaleur de l'air ; le compresseur la concentre ; dans le cabinet, le serpentin la cède à l'air que le ventilateur pousse dans les conduits. L'été, le cycle s'inverse et la chaleur de la maison est rejetée dehors. Parce qu'elle déplace la chaleur au lieu de la produire, la thermopompe livre plus d'énergie qu'elle n'en consomme.
Ce que publie le certificat
Le certificat inscrit 14 200 BTU/h à -8 °C (17 °F) et 11 000 BTU/h à -15 °C (5 °F), avec un COP de 2,06 à -15 °C. Les deux points sont mesurés séparément ; nous reprenons chacun tel qu'il est publié.
Par rapport au format nominal de 24 000 BTU, la capacité inscrite représente environ 59 % à -8 °C et 46 % à -15 °C. Ces chiffres disent deux choses : la thermopompe continue de chauffer quand le froid s'installe, avec un rendement supérieur à celui d'une fournaise électrique ; et une part croissante du chauffage revient à l'appoint quand la température continue de baisser.
Ces données proviennent du certificat AHRI 210998628, tel que publié dans le répertoire de certification de l'AHRI.
L'appoint, pour les journées les plus froides
Une thermopompe conventionnelle et un bungalow québécois forment une équipe : la thermopompe chauffe seule par temps doux et frais, puis, quand le froid devient intense, les éléments d'appoint du cabinet complètent ce qu'elle fournit. Le passage se fait automatiquement, par le thermostat, sans intervention de votre part.
Le thermostat doit être conçu pour une thermopompe avec appoint. Bien réglé, il fait travailler la thermopompe en premier et limite le recours à l'appoint. Nous vous conseillons une consigne stable plutôt que de grands abaissements la nuit, puisque le rattrapage du matin ferait appel à l'appoint.
Ce que valent 15,2 SEER2, 12,5 EER2 et 7,5 HSPF2
- 15,2 SEER2 : le rendement de la climatisation sur l'ensemble d'un été. Plus la cote est haute, moins la climatisation pèse sur la facture.
- 12,5 EER2 : le rendement de la climatisation à pleine demande, par une journée très chaude.
- 7,5 HSPF2 : le rendement saisonnier du chauffage, la cote qui compte le plus au Québec.
- COP de 2,06 à -15 °C : à cette température, la thermopompe livre environ deux fois l'énergie qu'elle consomme ; une fournaise électrique a un COP de 1.
Un sous-sol plus sec l'été
En été, la même unité climatise le rez-de-chaussée par les grilles existantes. Le serpentin du cabinet refroidit l'air et en retire l'humidité, qui s'écoule par le drain. Dans un bungalow, l'effet se sent aussi en bas : si le sous-sol est desservi par le réseau, l'air qui y circule est lui aussi asséché, ce qui limite l'odeur d'humidité des sous-sols aménagés.
Si le sous-sol a peu de grilles, il reste plus frais que le rez-de-chaussée l'été, et c'est souhaitable. L'hiver, c'est l'inverse : nous vérifions qu'il reçoit assez d'air pour rester confortable, surtout s'il sert de salle familiale ou de bureau.
LogisVert
Ce jumelage ne figure pas avec un montant sur la liste LogisVert d'Hydro-Québec du 19 octobre 2026. Si la subvention est importante pour votre projet, nous vous orientons vers un jumelage admissible de taille comparable.
L'installation par AirGreen, du sous-sol à la cour arrière
Le chantier
- Visite et calcul des charges, inspection des conduits, du retour d'air et du panneau électrique.
- Retrait de l'ancienne fournaise électrique et, s'il y a lieu, de l'ancien climatiseur, avec récupération du fluide frigorigène.
- Pose du cabinet FJMA4X au même emplacement, raccord au plénum et au retour d'air, drain de condensat.
- Unité extérieure sur un socle ou un support mural, au-dessus de la ligne de neige, à l'écart de l'égouttement du toit et des sorties de sécheuse.
- Ligne frigorifique en cuivre isolé, passage par la solive de rive ou le mur de fondation, brasage, essai de pression et mise sous vide.
- Électricité : circuit dédié, sectionneur extérieur, alimentation des éléments d'appoint et thermostat.
- Mise en service : charge de fluide, débit d'air, dégivrage et réglages, puis explication du fonctionnement.
Entretien et garantie
Vérifiez le filtre du cabinet chaque mois pendant les saisons de chauffage et de climatisation, et remplacez-le selon son format. Gardez l'unité extérieure dégagée de la neige et des feuilles et ne la recouvrez pas l'hiver. Prévoyez un entretien CVAC annuel des serpentins, du drain de condensat et des raccords électriques. En hiver, la vapeur blanche qui s'échappe pendant le dégivrage est normale.
Garantie : 10 ans sur le compresseur, 10 ans sur les pièces et 6 ans sur la main-d’œuvre.
AirGreen, pour la durée de l'installation
Entreprise familiale active depuis plus de quinze ans à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud, nous détenons les licences RBQ en ventilation, en réfrigération et en électricité et portons une assurance responsabilité de 5 000 000 $. L'évaluation à domicile est gratuite, la soumission est écrite, et nos options de financement permettent de choisir le bon appareil plutôt que le moins cher.
Dans un bungalow, un bon résultat se joue autant dans les conduits que dans l'appareil ; c'est pourquoi notre visite commence par le réseau.
Demandez votre estimation gratuite pour la Thermopompe Centrale ARCOAIRE N4H5S Performance | 2 Tonnes - 24 000 BTU (Cabinet FJMA4X) - R410A. Nous évaluons la maison pièce par pièce, confirmons le bon format et votre admissibilité aux subventions avant la signature.
