Thermopompe Centrale ARCOAIRE N4H5S Performance | 3 Tonnes - 36000 BTU (Cabinet FJMA4X) - R410A
Le confort de toute une grande maison, distribué par un seul réseau de conduits
Dans une grande maison, le chauffage et la climatisation se jouent sur plusieurs niveaux et sur de longues distances : du cabinet au sous-sol jusqu'à la chambre du bout du couloir, à l'étage. Une thermopompe centrale branchée sur les conduits existants dessert toutes ces pièces avec un seul appareil et un seul thermostat. La Thermopompe Centrale ARCOAIRE N4H5S Performance | 3 Tonnes - 36 000 BTU (Cabinet FJMA4X) - R410A jumelle l'unité extérieure N4H5S36AKAAA au cabinet FJMA4X36L0BB, qui pousse l'air dans le réseau.
Ses cotes certifiées sont de 14,3 SEER2, 12,0 EER2 et 7,5 HSPF2.
Pour les grandes maisons avec conduits
Le format de 3 tonnes s'adresse aux maisons spacieuses déjà équipées de conduits : un cottage sur deux niveaux avec sous-sol aménagé, un grand bungalow agrandi, une maison détachée des années deux mille aux pièces nombreuses. Dans ces maisons, il prend en charge la climatisation de toutes les pièces desservies et la plus grande part du chauffage.
Le format exact se confirme par un calcul des charges pièce par pièce. Une grande maison bien isolée peut se contenter de moins ; une maison plus ancienne, très vitrée ou mal scellée peut approcher la limite de ce format. Nous tranchons à la visite.
Un seul système pour trois niveaux
Le cabinet, installé au sous-sol, alimente le sous-sol, le rez-de-chaussée et l'étage par le même réseau. Chaque niveau a des besoins différents : le sous-sol reste frais, le rez-de-chaussée reçoit le soleil de l'après-midi, l'étage accumule la chaleur l'été. Un système central bien conçu répartit l'air selon ces besoins, avec des registres d'équilibrage et des retours d'air sur chaque niveau.
Un seul système, c'est aussi un seul filtre, un seul entretien annuel et un seul thermostat à régler. Dans une grande maison, c'est la façon la plus simple de chauffer et de climatiser toutes les pièces avec le même appareil.
La distribution d'air dans une grande maison
Plus la maison est grande, plus le réseau compte. Une thermopompe de 3 tonnes déplace un volume d'air important ; le conduit principal, les embranchements et surtout le retour d'air doivent pouvoir le laisser passer. Les pièces au bout des longues branches sont les premières à manquer d'air si le réseau est trop petit ou s'il fuit.
- Le conduit principal doit être dimensionné pour le débit de la thermopompe, pas seulement pour celui d'une ancienne fournaise.
- Les retours d'air doivent exister sur chaque niveau, ou au moins au rez-de-chaussée et à l'étage.
- Les longues branches doivent être étanches et, si elles traversent un espace non chauffé, isolées.
- Les registres d'équilibrage permettent de régler la part de chaque niveau selon la saison.
Une thermopompe centrale donne son plein rendement seulement si le débit d'air suit. Ce que nous trouvons à la visite, et ce qu'il faut corriger, figure dans la soumission.
Le jumelage N4H5S et le cabinet FJMA4X
L'unité extérieure N4H5S36AKAAA renferme le compresseur, le serpentin extérieur et son ventilateur. Le cabinet FJMA4X36L0BB est un ventilo-convecteur : il loge le serpentin intérieur, le ventilateur qui pousse l'air dans les conduits et les éléments chauffants d'appoint. Il prend la place de l'ancienne fournaise électrique et se raccorde au plénum et au retour d'air. Les deux unités, certifiées ensemble, fonctionnent au R-410A : l'hiver, le fluide capte la chaleur de l'air extérieur et la livre au cabinet ; l'été, une vanne d'inversion renverse le cycle.

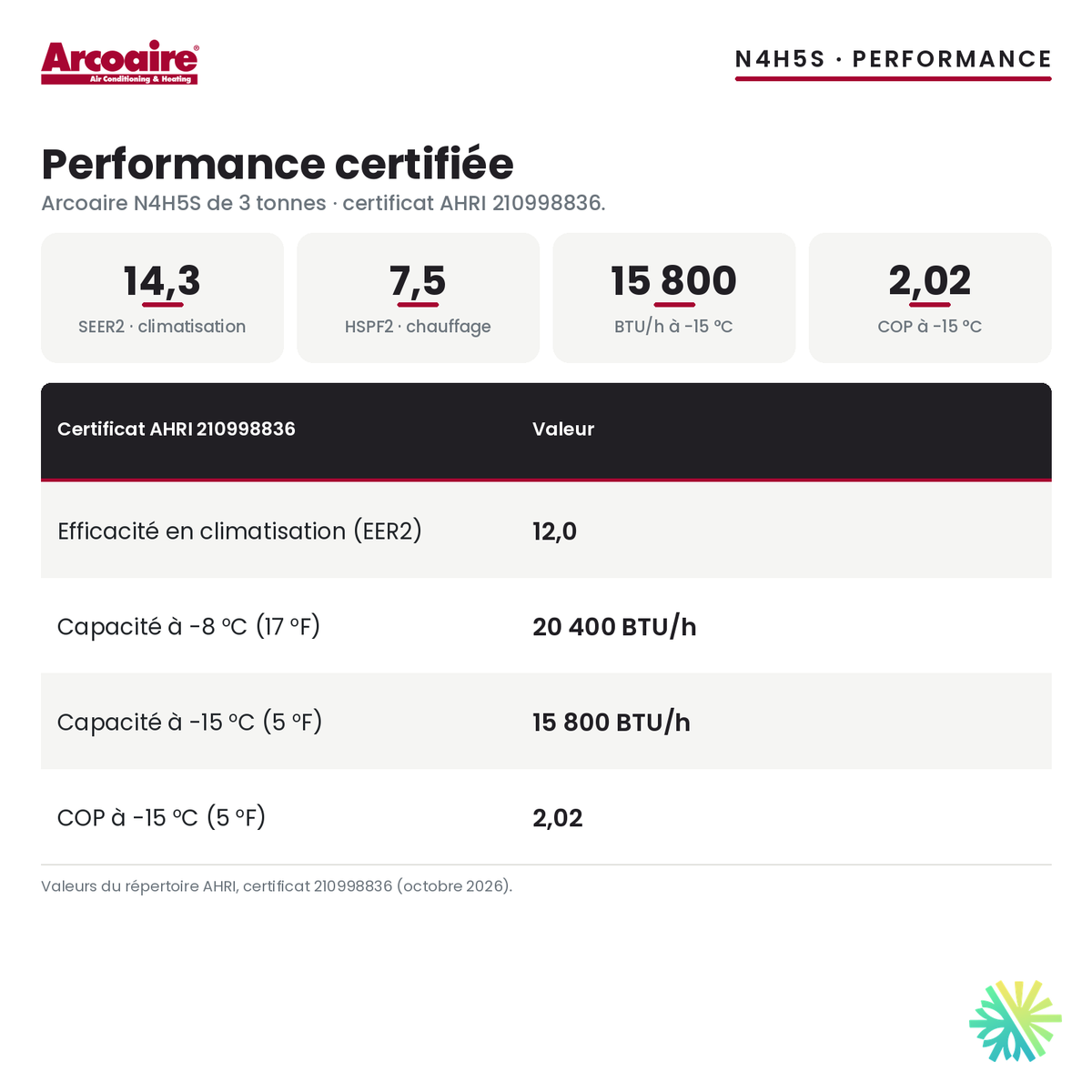

Ce que publie le certificat
Le certificat inscrit 20 400 BTU/h à -8 °C (17 °F) et 15 800 BTU/h à -15 °C (5 °F), avec un COP de 2,02 à -15 °C. Les deux points sont mesurés séparément ; nous reprenons chacun tel qu'il est publié.
Par rapport au format nominal de 36 000 BTU, la capacité inscrite représente environ 57 % à -8 °C et 44 % à -15 °C. La thermopompe continue de chauffer avec un rendement d'environ deux fois celui d'une plinthe à -15 °C, mais une grande maison demande alors plus de chaleur qu'elle n'en fournit ; l'appoint complète.
Ces données proviennent du certificat AHRI 210998836, tel que publié dans le répertoire de certification de l'AHRI.
L'appoint d'une grande maison et la capacité électrique
Dans une grande maison, les éléments d'appoint du cabinet représentent une charge électrique importante. Ils prennent le relais lors des grands froids pour la part que la thermopompe ne peut pas fournir, puis se coupent quand elle suffit de nouveau. Leur capacité doit couvrir les nuits les plus froides, mais elle doit aussi entrer dans ce que l'entrée électrique et le panneau peuvent fournir.
À la visite, nous faisons le bilan : capacité de l'entrée électrique, espace dans le panneau, charges existantes comme le chauffe-eau, la cuisinière, la sécheuse, un spa ou une borne de recharge. Le circuit dédié de l'unité extérieure et l'alimentation du cabinet s'ajoutent à ce bilan. Si une modification s'impose, elle figure dans la soumission écrite, avant la signature.
Les cotes, une à une
- SEER2 (14,3) : le rendement saisonnier de la climatisation, sur tout un été.
- EER2 (12,0) : le rendement de la climatisation à pleine demande, par une journée de canicule.
- HSPF2 (7,5) : le rendement saisonnier du chauffage, la cote qui pèse le plus sur la facture d'une grande maison québécoise.
- COP (2,02 à -15 °C) : la chaleur livrée pour chaque unité d'électricité consommée à cette température ; une plinthe est à 1.
L'été dans une grande maison
L'été, le cabinet refroidit l'air et en retire l'humidité, qui s'écoule par le drain de condensat. Toutes les pièces desservies sont climatisées, sans appareil de fenêtre. À l'étage, la chaleur accumulée sous le toit demande plus d'air frais ; nous réglons les registres pour en envoyer davantage vers le haut pendant la saison chaude.
LogisVert
Ce jumelage ne figure pas avec un montant sur la liste LogisVert d'Hydro-Québec du 19 octobre 2026. Si la subvention est importante pour votre projet, nous vous orientons vers un jumelage admissible de taille comparable.
L'installation par AirGreen
Le chantier
- Visite et calcul des charges : relevé de chaque pièce sur chaque niveau, inspection du réseau de conduits et du panneau électrique.
- Retrait de l'ancienne fournaise électrique et de l'ancien climatiseur, avec récupération du fluide frigorigène.
- Cabinet FJMA4X : raccord au plénum et au retour d'air, drain de condensat vers un renvoi de plancher ou une pompe.
- Unité extérieure : sur un socle ou un support, au-dessus de la ligne de neige, à l'écart de l'égouttement du toit et des sorties de sécheuse.
- Ligne frigorifique : cuivre isolé, brasage, essai de pression et mise sous vide.
- Électricité : circuit dédié, sectionneur extérieur, alimentation de l'appoint et thermostat.
- Mise en service : charge de fluide, débit d'air, dégivrage, équilibrage entre les trois niveaux, puis explication du fonctionnement.
Entretien et garantie
Vérifiez le filtre du cabinet chaque mois en saison et remplacez-le selon son format ; dans une grande maison, il se charge plus vite. Gardez l'unité extérieure dégagée de la neige et des feuilles, et ne la recouvrez pas l'hiver. Prévoyez un entretien CVAC annuel des serpentins, du drain de condensat et des raccords électriques. En hiver, la vapeur blanche du dégivrage n'a rien d'anormal.
Garantie : 10 ans sur le compresseur, 10 ans sur les pièces et 6 ans sur la main-d’œuvre.
AirGreen, pour la durée de l'installation
Entreprise familiale active depuis plus de quinze ans à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud, nous détenons les licences RBQ en ventilation, en réfrigération et en électricité et portons une assurance responsabilité de 5 000 000 $. L'évaluation à domicile est gratuite, la soumission est écrite, et nos options de financement permettent de choisir le bon appareil plutôt que le moins cher.
Demandez votre estimation gratuite pour la Thermopompe Centrale ARCOAIRE N4H5S Performance | 3 Tonnes - 36 000 BTU (Cabinet FJMA4X) - R410A. Nous évaluons la maison pièce par pièce, confirmons le bon format et votre admissibilité aux subventions avant la signature.
