Thermopompe Gainable ARCOAIRE D5FSDA | 12000 BTU - R454B

Deux chambres climatisées et chauffées, sans aucune unité au mur

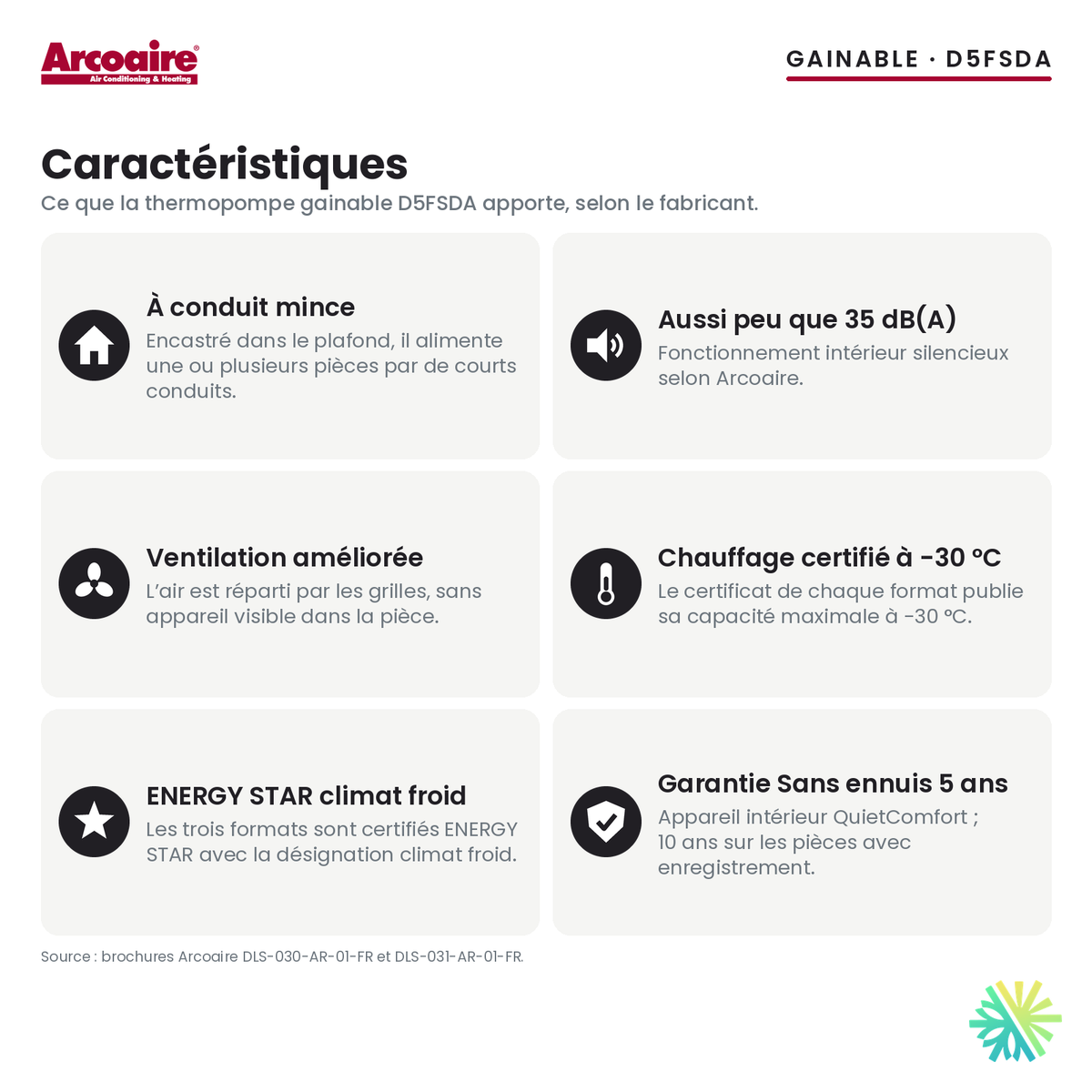

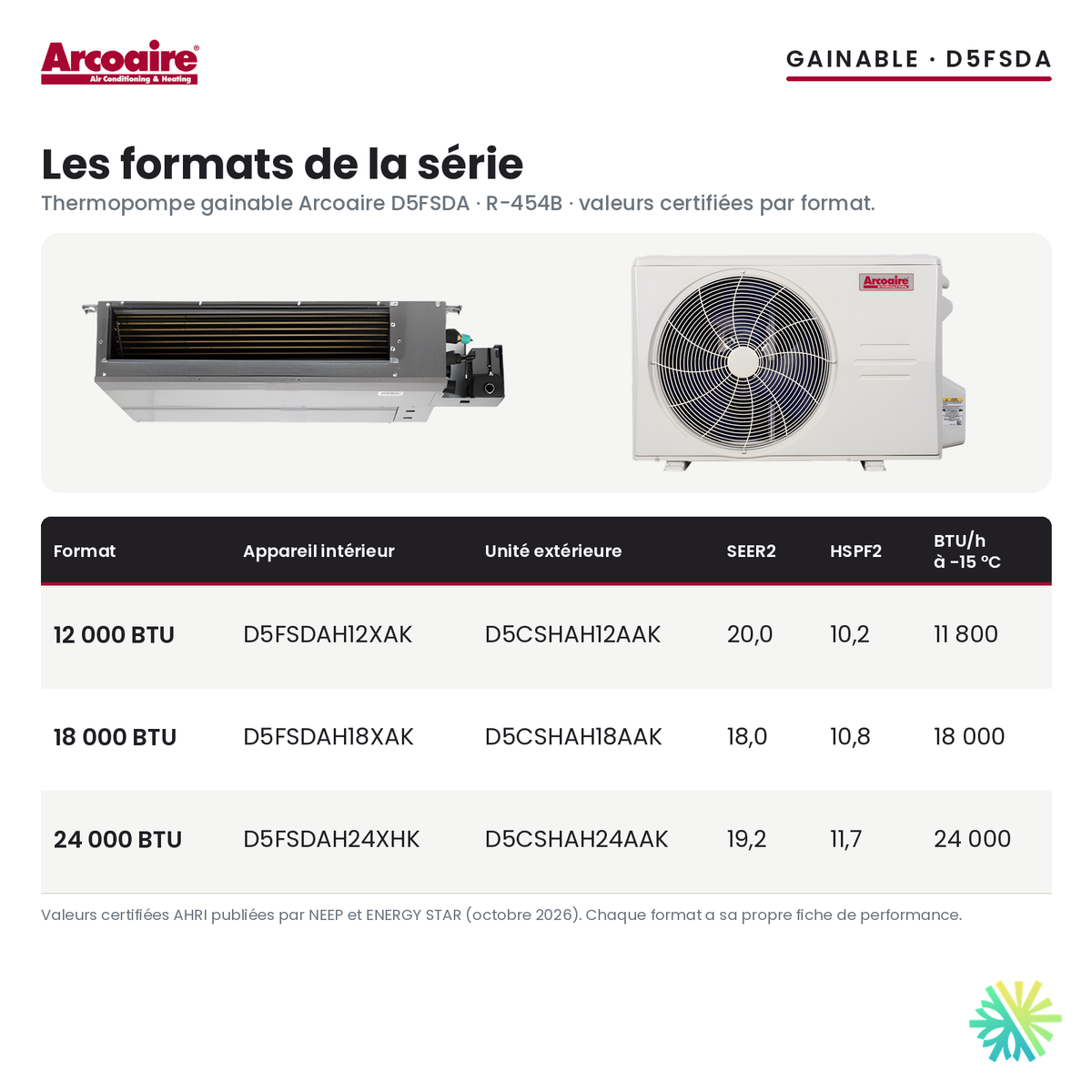

Bien des gens hésitent à installer une thermopompe murale dans une chambre : l'appareil se voit, il occupe le mur au-dessus du lit, et il faudrait en mettre un dans chaque pièce. La Thermopompe Gainable ARCOAIRE D5FSDA | 12 000 BTU - R454B propose une autre approche. L'unité intérieure D5FSDAH12XAK se cache dans le haut d'un placard, dans un caisson au plafond du corridor ou dans un espace technique, et distribue l'air par de courts conduits vers une ou plusieurs pièces voisines. Dans les chambres, on ne voit qu'une grille. Elle est jumelée à l'unité extérieure D5CSHAH12AAK, avec un compresseur à vitesse variable et le réfrigérant R-454B.

Ses cotes certifiées sont de 20,0 SEER2, 12,0 EER2 et 10,2 HSPF2. Le système est homologué ENERGY STAR avec la désignation climat froid sous l'ID ENERGY STAR 3556055, son certificat publie encore une capacité de chauffage à -30 °C, et il donne droit à une subvention LogisVert de 1 152 $.

Les pièces que ce format dessert

Le format 12 000 BTU convient à un petit groupe de pièces voisines : deux chambres de taille modeste à l'étage d'un cottage, une chambre et un bureau, l'aile des chambres d'un condo, ou deux chambres aménagées au sous-sol. Dans une maison bien isolée, il chauffe et climatise ces pièces sans peine ; sous un toit mal isolé ou avec de grandes fenêtres anciennes, la même capacité couvre moins.

Le calcul de charge se fait pièce par pièce. Il sert à confirmer le format, mais aussi à répartir l'air : une chambre plein sud et une chambre au nord n'ont pas besoin du même débit, et le réseau de conduits doit en tenir compte.

Où cacher l'appareil

L'unité gainable demande un espace fermé, assez grand pour la loger avec ses raccords, et surtout accessible pour l'entretien. Les emplacements les plus courants sont le haut d'un placard de corridor, un caisson construit au plafond du corridor entre les chambres, ou, au sous-sol, l'espace entre les solives au-dessus d'un plafond suspendu.

Nous privilégions un emplacement à l'intérieur de l'enveloppe chauffée de la maison. Un appareil et des conduits placés dans un entretoit froid perdent une partie de leur chaleur en hiver et exposent le drain au gel. Quel que soit l'emplacement, nous prévoyons un panneau d'accès qui permet d'atteindre le filtre, le drain et les raccords sans rien démolir.

Des conduits courts, un retour d'air bien pensé

Le principe repose sur des conduits courts : l'appareil se trouve tout près des pièces qu'il dessert. Chaque conduit d'alimentation se termine par une grille au plafond ou en haut d'un mur, et un registre permet d'équilibrer le débit entre les pièces à la mise en service. Les conduits qui traversent un espace non chauffé sont isolés.

Le retour d'air compte autant que l'alimentation. L'air soufflé dans une chambre doit pouvoir revenir à l'appareil, même porte fermée. Selon le cas, nous prévoyons une grille de retour dans chaque chambre, une grille de transfert au-dessus de la porte ou un dégagement suffisant sous la porte. Sans ce chemin de retour, une chambre fermée reçoit moins d'air et se tempère mal.

Un seul réglage pour les pièces desservies

Une unité gainable fonctionne avec un seul point de consigne pour toutes les pièces qu'elle dessert. Les chambres raccordées partagent donc la même température de base ; l'équilibrage des registres corrige les écarts entre elles, mais on ne règle pas chaque chambre séparément. C'est pourquoi nous regroupons des pièces aux besoins semblables, et nous le disons franchement si une pièce mérite son propre appareil.

L'hiver, selon le certificat

Le certificat publie trois points de chauffage, mesurés séparément ; nous reprenons chacun tel qu'il est publié.

• 9 600 BTU/h à -8 °C (17 °F), avec un COP de 2,49, soit 80 % de la capacité nominale.
• 11 800 BTU/h à -15 °C (5 °F), avec un COP de 1,90, soit 98 % de la capacité nominale.
• 6 400 BTU/h à -30 °C, avec un COP de 1,28, soit 53 % de la capacité nominale.

À -8 °C, chaque unité d'électricité consommée devient près de deux unités et demie de chaleur ; une plinthe électrique en donne une. Les deux premiers points proviennent d'essais distincts et ne forment pas une courbe. À -30 °C, le système conserve plus de la moitié de sa taille nominale avec un COP de 1,28 ; les plinthes existantes des chambres restent tout de même utiles en appoint pour les nuits extrêmes.

L'été à l'étage

Les chambres à l'étage sont souvent les plus chaudes de la maison en été : la chaleur monte et le toit l'accumule. C'est là qu'une unité gainable rend le plus service. En climatisation, elle évacue la chaleur et retire l'humidité de l'air, qui se condense sur le serpentin et s'écoule par le drain. Le compresseur à vitesse variable ralentit une fois les chambres tempérées et tient la consigne par de longs cycles réguliers. L'appareil étant hors des chambres, son fonctionnement s'y fait discret ; on n'entend que le passage de l'air aux grilles.

La technologie et les cotes

Une thermopompe déplace la chaleur au lieu de la produire avec une résistance : l'hiver, le réfrigérant capte la chaleur de l'air extérieur, l'été, le cycle s'inverse. Le R-454B est un réfrigérant de nouvelle génération, au potentiel de réchauffement planétaire nettement plus faible que celui des réfrigérants qu'il remplace ; classé A2L, légèrement inflammable, il demande des outils et des méthodes adaptés, que nous appliquons.

• SEER2 de 20,0 : rendement saisonnier en climatisation ; plus il est élevé, moins l'appareil consomme sur l'été.
• EER2 de 12,0 : rendement en climatisation à pleine charge, par temps chaud.
• HSPF2 de 10,2 : rendement saisonnier en chauffage, calculé pour un climat de référence plus doux que le nôtre ; utile pour comparer des modèles.
• COP : chaleur livrée par unité d'électricité, à une température donnée.

Ces cotes ne prédisent pas une facture ; l'isolation, l'étanchéité des conduits et vos consignes font la différence.

La subvention LogisVert de 1 152 $

Le système est inscrit au programme LogisVert d'Hydro-Québec, avec 1 152 $ pour un propriétaire d'une habitation existante, selon la liste en vigueur à la date d'installation. Nous confirmons l'admissibilité avant la signature et préparons la facture détaillée, les numéros de modèle et la preuve de paiement. Notre page sur la subvention pour thermopompes efficaces résume les conditions du programme.

Garantie

Garantie : 10 ans sur le compresseur, 10 ans sur les pièces et 6 ans sur la main-d’œuvre.

Conservez la facture détaillée : elle porte les numéros de modèle de l'unité gainable et de l'unité extérieure et sert de référence pendant toute la période couverte.

L'installation, étape par étape

1. Visite. Calcul de charge pièce par pièce, choix de l'emplacement de l'appareil, tracé des conduits et du retour d'air, vérification du panneau électrique.
2. Appareil et accès. L'unité gainable s'installe dans un espace accessible, de niveau, avec un panneau d'accès au filtre, au drain et aux raccords. Un caisson est construit au besoin.
3. Conduits et grilles. Conduits courts vers chaque pièce, isolés où il le faut, grilles d'alimentation, registres d'équilibrage et grille de retour bien placée.
4. Drain. Pente d'écoulement continue pour le condensat ou, si le parcours l'exige, petite pompe.
5. Unité extérieure et lignes. Support mural ou socle au sol, au-dessus de la ligne de neige, à l'écart de l'égouttement du toit et loin des fenêtres de chambre, y compris celles des voisins. Les lignes frigorifiques passent par un seul percement scellé, et un cache-lignes peut finir le parcours.
6. Électricité et mise en service. Circuit dédié, essai d'étanchéité, mise sous vide, vérification en chauffage et en climatisation, équilibrage des registres et explication des réglages.

Entretien

Le filtre d'une unité gainable se trouve au retour d'air, derrière la grille ou dans l'appareil : rincez-le aux deux semaines en saison. Un filtre encrassé réduit le débit dans toutes les pièces à la fois. Gardez l'unité extérieure dégagée de la neige et des feuilles, et prévoyez un entretien CVAC annuel des serpentins, du drain et des raccords électriques. En hiver, la vapeur blanche du dégivrage et une courte pause de chauffage n'ont rien d'anormal. Notre service de nettoyage prend le relais quand vous préférez confier la visite annuelle.

AirGreen, pour la durée de l'installation

Entreprise familiale active depuis plus de quinze ans à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud, nous détenons les licences RBQ en ventilation, en réfrigération et en électricité et portons une assurance responsabilité de 5 000 000 $. L'évaluation à domicile est gratuite, la soumission est écrite, et nos options de financement permettent de choisir le bon appareil plutôt que le moins cher.

Demandez votre estimation gratuite pour la Thermopompe Gainable ARCOAIRE D5FSDA | 12 000 BTU - R454B. Nous évaluons les pièces à desservir, trouvons où loger l'appareil et confirmons le bon format et votre admissibilité à la subvention avant la signature.
