Une intégration centrale complexe dans une salle mécanique étroite et déjà fortement occupée
Cette installation d’une fournaise électrique ELIOS compatible avec une thermopompe centrale au R454B, réalisée à Saint-Mathieu-de-Beloeil, représente exactement le type de projet où la qualité du travail ne dépend pas seulement de l’équipement choisi. Elle repose surtout sur la capacité à intégrer une nouvelle unité dans un environnement existant, avec ses conduits, ses structures de bois, ses accessoires, ses parcours frigorifiques et ses contraintes d’accès.

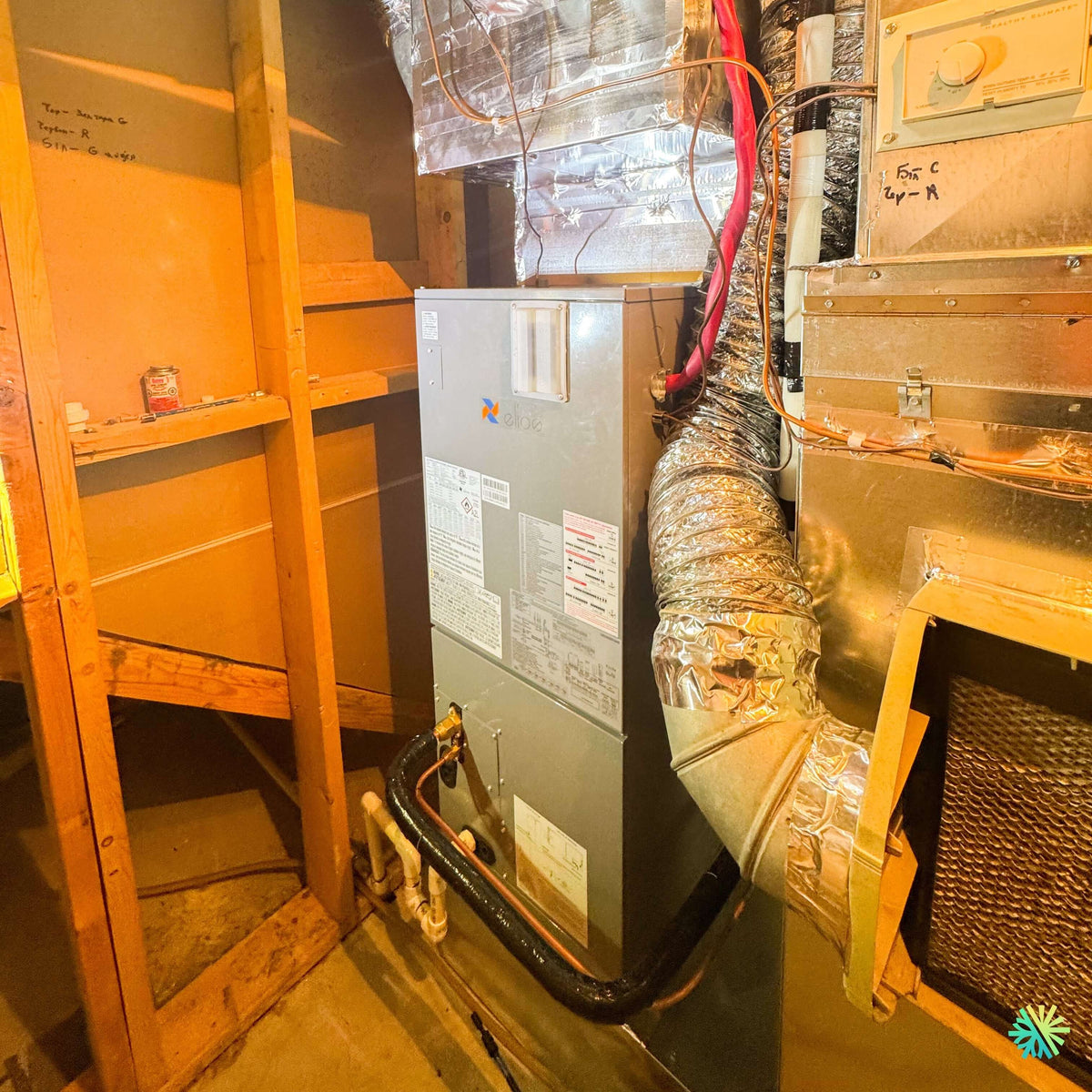

La photographie montre une salle mécanique particulièrement compacte. La nouvelle unité intérieure ELIOS a été installée entre une charpente de bois, un ancien caisson de distribution d’air, plusieurs conduits flexibles et des raccordements déjà présents. Il ne s’agissait donc pas d’une installation réalisée dans un sous-sol dégagé, où chaque composante pouvait être positionnée librement.
Notre travail consistait à adapter le nouveau système central à la réalité de la résidence, tout en préservant :
- un débit d’air adéquat;
- l’accès aux panneaux de service;
- le drainage du serpentin;
- la protection des conduites frigorifiques;
- la stabilité mécanique de la fournaise;
- la compatibilité avec le réseau de conduits;
- un espace suffisant pour l’entretien CVAC futur.
Dans ce type de projet, une installation peut sembler fonctionnelle au premier regard tout en cachant des restrictions d’air, des conduits mal supportés ou des accès impossibles. Nous devons donc réfléchir non seulement à la mise en marche immédiate du système, mais aussi à son comportement pendant les années suivantes.
Une fournaise électrique ELIOS installée au cœur du réseau central
L’unité intérieure visible sur la photo constitue la composante qui fait circuler l’air dans toute la maison. Elle est raccordée à une thermopompe extérieure et travaille avec un serpentin central afin de fournir le chauffage et la climatisation.
Dans une résidence équipée de conduits, la fournaise électrique ne fonctionne jamais de manière isolée. Elle fait partie d’un ensemble comprenant notamment :
- la thermopompe extérieure;
- le serpentin intérieur;
- le ventilateur à vitesse variable;
- les éléments électriques d’appoint;
- le thermostat ou contrôleur;
- le filtre;
- les conduits de soufflage et de retour;
- le drainage des condensats;
- les conduites frigorifiques;
- les dispositifs de détection et de sécurité.
La documentation technique du système Central-Elios indique que la gamme est proposée en capacités nominales de 24 000, 30 000, 36 000, 48 000 et 60 000 BTU, avec des unités intérieures adaptées à chaque combinaison. Le document précise également que ces systèmes utilisent le réfrigérant R454B, sont certifiés ENERGY STAR V6.1 climat froid et peuvent fonctionner en chauffage jusqu’à une température extérieure de -30 °C.
La capacité exacte installée à Saint-Mathieu-de-Beloeil doit toutefois être confirmée à partir du numéro de modèle complet. Une photographie générale ne permet pas de valider avec certitude le tonnage, la puissance électrique auxiliaire ou le numéro AHRI de la combinaison.
Le principal défi : préserver la circulation d’air malgré les obstacles
Le réseau visible autour de l’appareil comprend plusieurs sections de conduits rigides et flexibles. À droite, un large conduit flexible passe très près de la fournaise avant de rejoindre une section métallique. La proximité des équipements exigeait une attention particulière pour éviter d’écraser, de pincer ou de courber excessivement cette conduite.
Une restriction dans un conduit de retour ou d’alimentation peut entraîner plusieurs conséquences :
- diminution du débit d’air aux registres;
- augmentation du bruit;
- surchauffe des éléments électriques;
- réduction de la capacité de chauffage;
- diminution de l’efficacité en climatisation;
- pression statique trop élevée;
- fonctionnement prolongé du ventilateur;
- usure prématurée du moteur.
Dans une installation CVAC centrale, le débit d’air est aussi important que la capacité de la machine. Une fournaise de qualité ne peut pas donner son plein rendement si l’air circule dans des conduits trop petits, obstrués ou mal raccordés.
Nous devons donc examiner la géométrie complète du réseau : dimensions du retour, transition vers la fournaise, filtre, coudes, embranchements et état des conduits flexibles. La nouvelle unité doit être installée de manière à respecter les besoins de débit de la thermopompe et du serpentin.
Une base métallique adaptée à l’espace disponible
L’unité ELIOS repose sur un caisson métallique qui sert à la fois de base, de transition et de liaison avec le réseau existant. Cette composante fabriquée sur mesure est essentielle pour aligner la fournaise avec les conduits de la maison.
Un caisson inférieur mal dimensionné pourrait provoquer une entrée d’air irrégulière dans le ventilateur. Une transition trop abrupte pourrait aussi augmenter la turbulence et le bruit.
La base doit remplir plusieurs fonctions :
- supporter le poids de l’unité;
- maintenir la fournaise droite et stable;
- assurer une transition étanche;
- distribuer l’air uniformément;
- éviter les vibrations;
- conserver l’accès aux panneaux inférieurs.
Sur la photo, le parcours frigorifique longe la partie basse de l’unité. Nous devions donc également positionner la base de manière à permettre le passage du cuivre et de l’isolation sans créer de tension excessive sur les raccords.
Des conduites frigorifiques protégées et correctement orientées
La conduite de plus grand diamètre est recouverte d’une isolation noire. Cette isolation protège la conduite d’aspiration contre les gains de chaleur et la condensation.
En climatisation, cette conduite peut devenir froide. Sans isolation adéquate, l’humidité présente dans l’air du sous-sol pourrait condenser directement sur le cuivre, puis couler sur le caisson ou le plancher.
Nous portons une attention particulière aux points suivants :
- continuité de l’isolation;
- absence de cuivre exposé;
- rayon des courbes;
- support mécanique;
- protection contre le frottement;
- absence de tension sur les raccords;
- étanchéité des connexions;
- compatibilité du diamètre avec le modèle.
Selon la fiche technique Central-Elios, les différentes capacités de cette gamme utilisent une conduite liquide de 3/8 po et une conduite gaz de 3/4 po. Les longueurs maximales indiquées varient de 164 pi à 246 pi, selon la capacité du système, avec une différence de hauteur maximale variant de 82 pi à 98,4 pi.
Ces valeurs ne signifient pas que toutes les installations doivent utiliser la longueur maximale. Elles servent plutôt à définir les limites techniques de chaque combinaison. Un parcours plus long peut exiger des ajustements de charge et une méthode de mise en service précise.
Le drainage du serpentin : une protection indispensable
Les conduits en PVC visibles au bas de l’appareil servent à l’évacuation de l’eau de condensation. Cette eau est produite lorsque le système fonctionne en climatisation et que l’humidité de l’air se condense sur le serpentin intérieur.
Un drainage mal conçu peut provoquer :
- une fuite d’eau;
- une accumulation sous la fournaise;
- des dommages au bois voisin;
- de la corrosion;
- des odeurs;
- un blocage causé par les dépôts;
- un arrêt de sécurité;
- une augmentation de l’humidité dans la salle mécanique.
Dans cette installation à Saint-Mathieu-de-Beloeil, l’espace autour du drain était limité. Nous devions donc organiser le parcours de manière à permettre l’écoulement tout en conservant une possibilité d’inspection et de nettoyage.
La fiche du fabricant indique que la capacité de déshumidification de la gamme varie selon la taille du système, de 2,05 L/h à 5,87 L/h dans les conditions d’essai indiquées. Cette donnée rappelle qu’une thermopompe centrale peut produire une quantité importante de condensats pendant les périodes chaudes et humides.
Le système Central-Elios R454B : performance hivernale, modulation et installation responsable
Une thermopompe conçue pour le climat froid québécois
Le système Central-Elios est conçu pour maintenir le chauffage dans des conditions hivernales exigeantes. La documentation indique une capacité pouvant atteindre 100 % de la capacité nominale à -20 °C, ainsi qu’une capacité correspondant à environ 69 % à 76 % de la capacité nominale à -30 °C, selon le modèle et les conditions précisées par le fabricant.
Cette caractéristique est particulièrement pertinente pour une résidence située à Saint-Mathieu-de-Beloeil, où les températures hivernales peuvent imposer une charge importante au système.
La thermopompe transfère la chaleur de l’air extérieur vers l’intérieur. Lorsque la température baisse, sa capacité et son coefficient de performance évoluent. Les éléments électriques de la fournaise peuvent alors fournir un soutien supplémentaire lorsque les besoins de la maison dépassent momentanément la capacité de la thermopompe.
Le fabricant propose des serpentins électriques d’appoint allant de 3 à 25 kW. La puissance appropriée doit être choisie selon :
- les pertes de chaleur de la maison;
- la capacité de la thermopompe à basse température;
- le panneau électrique;
- le circuit disponible;
- le débit d’air;
- la stratégie de contrôle;
- les exigences locales applicables.
Installer automatiquement le plus gros élément électrique n’est pas une bonne pratique. Une puissance excessive peut imposer une charge inutile au panneau et provoquer une consommation élevée. Une puissance insuffisante pourrait ne pas assurer le confort lors des périodes les plus froides.
La technologie Inverter pour éviter les cycles brusques
La gamme Central-Elios utilise une technologie Inverter, ce qui permet au compresseur de moduler sa vitesse selon les besoins réels.
Au lieu de fonctionner uniquement à pleine capacité puis de s’arrêter, le système peut réduire ou augmenter progressivement sa puissance. Cette modulation contribue à :
- stabiliser la température intérieure;
- réduire les cycles courts;
- limiter les variations de confort;
- diminuer certains bruits de démarrage;
- améliorer le fonctionnement en mi-saison;
- adapter la consommation à la demande.
La documentation indique des rendements allant jusqu’à 18,3 TRÉS2, ainsi qu’un CPSC2 pouvant atteindre 8,6 selon la combinaison. Les modèles de la gamme affichent également des rendements de climatisation TRÉ2 allant de 10 à 11,7.
Le rendement réel dans une maison dépend toutefois de nombreux facteurs : dimensionnement, étanchéité des conduits, débit d’air, programmation du thermostat, température extérieure, isolation et qualité de la mise en service.
Le R454B et la détection intégrée des fuites
Le R454B est un réfrigérant de nouvelle génération ayant un potentiel de réchauffement climatique inférieur à celui du R410A. Son utilisation nécessite un équipement compatible et des procédures adaptées.
La documentation Central-Elios précise que le système comprend un capteur intégré de détection de fuite. En présence d’une condition anormale, ce dispositif peut arrêter le compresseur, maintenir la circulation d’air et générer une alerte de service.
Cette technologie ne remplace pas une installation étanche. Elle constitue une mesure de sécurité supplémentaire.
Lors de la mise en service, nous devons notamment effectuer :
- l’épreuve d’étanchéité;
- le contrôle des raccords;
- le tirage au vide;
- la validation de la charge;
- la vérification des commandes;
- le test des dispositifs de sécurité;
- la confirmation du débit d’air;
- la validation du chauffage auxiliaire.
Un système peut démarrer même si certains réglages sont incorrects. C’est pourquoi la mise en service ne doit jamais se limiter à allumer le thermostat et constater que de l’air sort des registres.
Une unité intérieure relativement compacte, mais pas interchangeable
Les dimensions de l’unité intérieure varient selon la capacité. La fiche technique indique notamment :
- 24 000 BTU : 17,52 × 21,02 × 45 po;
- 30 000 et 36 000 BTU : 21,02 × 21,02 × 49,02 po;
- 48 000 et 60 000 BTU : 24,49 × 21,02 × 52,99 po.
Ces différences sont considérables lorsqu’une installation doit être réalisée dans un espace serré comme celui montré sur la photo.
Avant de commander la machine, nous devons donc mesurer :
- la hauteur libre;
- la largeur entre les obstacles;
- la profondeur disponible;
- l’accès frontal;
- le dégagement pour le filtre;
- le passage des conduites;
- l’ouverture nécessaire pour retirer le ventilateur;
- la hauteur du caisson inférieur.
Une erreur de quelques pouces peut obliger à reconstruire une section importante du réseau de conduits.
Ce que nous vérifions avant de terminer une installation centrale
Une fois l’appareil installé, nous procédons à plusieurs vérifications mécaniques, électriques et frigorifiques.
Côté air
Nous vérifions :
- la direction du débit;
- l’étanchéité des transitions;
- la vitesse du ventilateur;
- le filtre;
- les températures de soufflage et de retour;
- les bruits de turbulence;
- la pression statique lorsque nécessaire.
Côté réfrigération
Nous vérifions :
- les raccords;
- l’isolation;
- la charge;
- les températures;
- le fonctionnement du compresseur;
- la réponse du système aux commandes.
Côté chauffage électrique
Nous contrôlons :
- l’intensité;
- les protections électriques;
- l’activation des étapes;
- la séquence avec la thermopompe;
- la température de soufflage;
- la programmation du thermostat.
Côté drainage
Nous confirmons :
- la pente;
- l’écoulement;
- l’étanchéité;
- l’accès de nettoyage;
- l’absence de refoulement.
Les erreurs les plus courantes dans une salle mécanique compacte
Cette installation à Saint-Mathieu-de-Beloeil permet de souligner plusieurs erreurs que les propriétaires devraient éviter lors du remplacement d’une fournaise électrique :
- sélectionner l’appareil sans mesurer la pièce;
- placer une conduite flexible contre un panneau de service;
- réduire la dimension du retour d’air pour faciliter l’installation;
- utiliser une transition de tôle trop étroite;
- rendre le filtre inaccessible;
- laisser une section de cuivre sans isolation;
- installer un drain sans accès de nettoyage;
- négliger la capacité électrique du bâtiment;
- associer des composantes non certifiées ensemble;
- présumer que le tonnage de l’ancienne unité est automatiquement adéquat.
Le remplacement d’un système central doit commencer par l’analyse de la maison, et non par la simple lecture de la plaque signalétique de l’ancien appareil.
Admissibilité aux aides financières : vérifier la combinaison complète
La gamme Central-Elios est identifiée comme ENERGY STAR V6.1 climat froid dans la documentation du fabricant. Cela constitue un élément favorable lors de l’analyse de certains programmes d’aide financière.
Toutefois, l’admissibilité ne peut pas être confirmée uniquement selon la marque ou la présence du logo ENERGY STAR. Il faut généralement vérifier :
- le modèle intérieur;
- le modèle extérieur;
- la combinaison certifiée;
- le numéro AHRI;
- la capacité reconnue;
- la date d’achat;
- les critères du programme;
- le type de bâtiment;
- la preuve d’installation.
Nous validons donc les références exactes avant de présenter un montant potentiel au propriétaire.
Une installation adaptée au bâtiment plutôt qu’une solution imposée
Le projet réalisé à Saint-Mathieu-de-Beloeil démontre qu’une installation centrale réussie repose sur une série de décisions précises : position de la fournaise, géométrie des transitions, parcours du cuivre, drainage, accès frontal et protection du débit d’air.
Dans cette salle mécanique, nous avons dû travailler autour d’éléments existants sans compromettre la fonction du nouveau système. Le résultat est une fournaise électrique ELIOS R454B intégrée dans un espace serré, raccordée au réseau central et accessible pour l’entretien.
