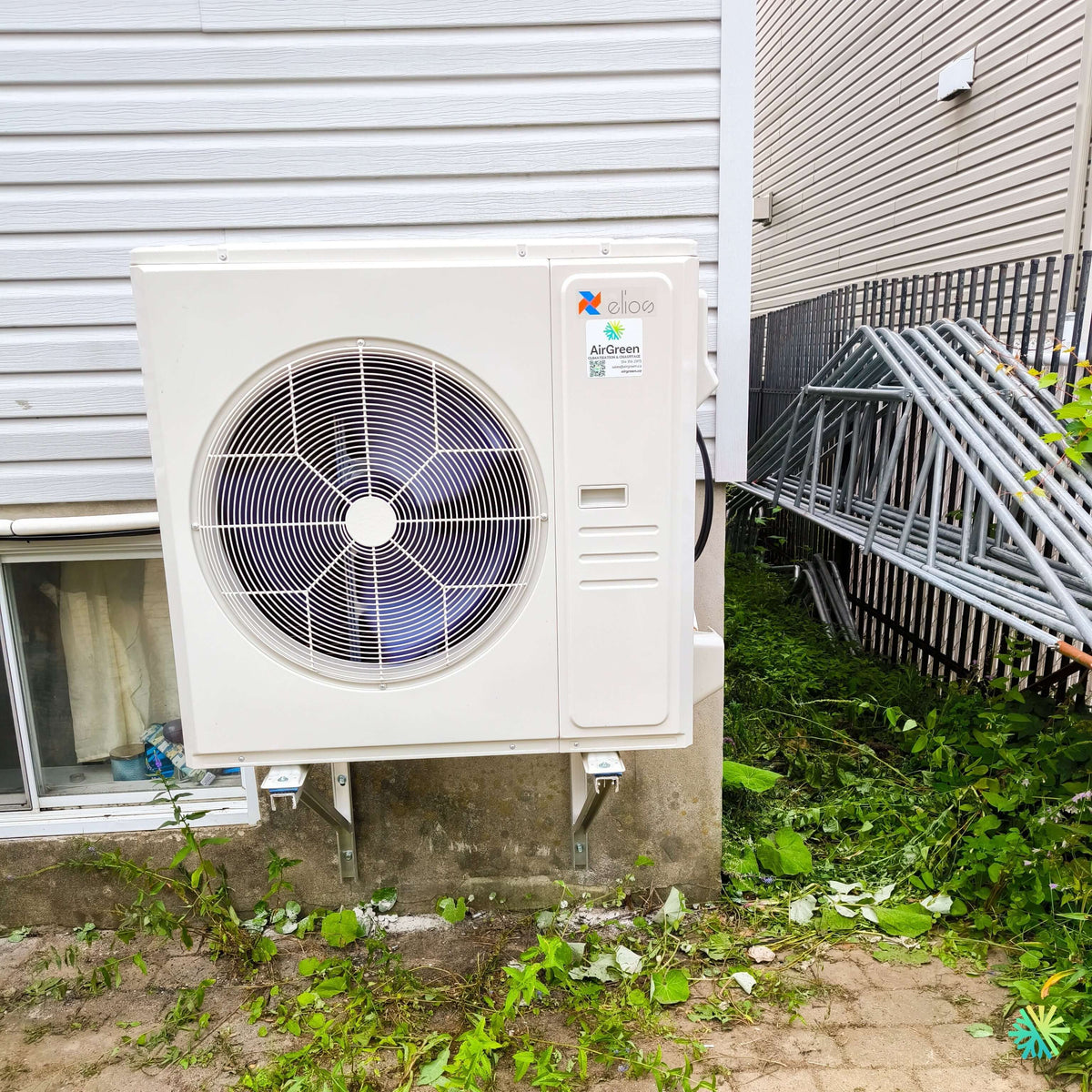

Une unité extérieure installée sur supports muraux dans un passage latéral particulièrement étroit
Cette installation de thermopompe centrale ELIOS à Saint-Valentin illustre une situation fréquente dans les propriétés où l’espace extérieur disponible est limité. L’unité devait être intégrée dans un passage latéral étroit, entre le mur de fondation de la résidence et la clôture séparant les deux bâtiments voisins. Il fallait donc trouver une configuration qui respecte à la fois la circulation d’air, l’accessibilité mécanique, la protection hivernale et l’utilisation quotidienne du terrain.
Nous avons installé l’unité extérieure Central-Elios au réfrigérant R454B sur deux supports muraux métalliques solidement ancrés dans le béton de fondation. Cette méthode permet de maintenir le condenseur au-dessus du sol, de la végétation et d’une partie des accumulations de neige, sans occuper davantage le passage.
La photo permet de constater plusieurs particularités importantes du projet :
- l’espace entre les deux bâtiments est restreint;
- une fenêtre de sous-sol se trouve directement à proximité de l’installation;
- le terrain comprend de la végétation dense;
- des structures métalliques sont entreposées le long de la clôture;
- l’unité extérieure est élevée au-dessus du niveau du sol;
- le ventilateur à décharge horizontale est orienté vers l’espace libre;
- le condenseur compact est positionné parallèlement au mur.
Dans ce contexte, déposer l’appareil sur une dalle au sol aurait réduit le passage, exposé l’unité aux plantes et augmenté le risque d’obstruction durant l’hiver. L’installation murale constituait donc une solution beaucoup mieux adaptée au bâtiment.
Une thermopompe centrale qui demande moins d’espace au sol
Le condenseur de la gamme Central-Elios utilise une configuration à décharge horizontale. Selon la documentation du fabricant, cette conception peut être jusqu’à 40 % plus compacte que certains appareils centraux traditionnels à décharge verticale. Cette caractéristique offre davantage de possibilités lorsque l’unité doit être installée près d’un mur, dans une cour latérale ou dans un secteur où chaque centimètre compte.
Dans cette installation à Saint-Valentin, le format du condenseur a permis de conserver une configuration propre malgré la présence de nombreux obstacles. Le ventilateur frontal demeure dégagé, tandis que l’appareil est suffisamment éloigné du sol pour limiter le contact avec les mauvaises herbes et les débris.
Cette compacité ne signifie toutefois pas que l’unité peut être placée n’importe où. Même un condenseur à décharge horizontale doit conserver les dégagements prescrits par le fabricant autour de l’échangeur, devant le ventilateur et près des panneaux de service.
Avant de fixer les supports, nous devons notamment vérifier :
- la solidité du mur de fondation;
- la position des conduites et câbles dissimulés;
- la hauteur prévue par rapport au sol;
- la distance entre le ventilateur et les obstacles;
- l’accès aux raccords frigorifiques;
- le cheminement des conduites vers l’intérieur;
- la possibilité d’effectuer un entretien sans démonter l’installation.
Pourquoi avoir choisi des supports muraux?
Les supports muraux sont particulièrement utiles lorsque le sol n’offre pas une base stable ou lorsqu’il faut conserver l’espace de circulation.
Dans ce projet, ils remplissent plusieurs fonctions importantes.
Garder l’unité au-dessus de la végétation
Les plantes, les feuilles et les débris peuvent s’accumuler autour d’un condenseur installé trop bas. Lorsque l’échangeur extérieur est obstrué, la thermopompe doit fonctionner plus longtemps pour transférer la même quantité de chaleur.
Le positionnement surélevé réduit le risque que les herbes et les plantes touchent directement la partie inférieure de l’appareil. Le propriétaire devra tout de même maintenir la zone propre, particulièrement durant la saison estivale, mais l’accès sous l’unité est nettement facilité.
Réduire l’exposition à la neige
À Saint-Valentin, comme dans l’ensemble du Grand Montréal, une unité extérieure doit être installée en tenant compte des accumulations de neige et de glace.
En mode chauffage, la thermopompe prélève de la chaleur dans l’air extérieur. Son échangeur doit donc rester exposé à une circulation d’air suffisante. Une unité placée directement au sol peut rapidement être entourée de neige après une tempête ou après le déneigement du terrain.
Les supports visibles sur la photo maintiennent le condenseur à une hauteur utile au-dessus du sol. Cette élévation contribue à préserver :
- l’entrée d’air de l’échangeur;
- le dégagement du ventilateur;
- l’écoulement de l’eau pendant le dégivrage;
- l’accès sous la machine;
- la visibilité de l’installation pour les inspections.
Libérer le passage latéral
Dans un espace étroit, une base au sol peut devenir un obstacle permanent. Elle complique le déplacement des personnes, l’entretien du terrain et le transport d’objets entre la cour avant et la cour arrière.
En fixant l’unité au mur, nous avons conservé le plus d’espace possible au niveau du sol. Cette méthode est particulièrement pertinente pour les duplex, les maisons rapprochées et certaines propriétés de Montréal, Laval, Longueuil, de la Rive Nord et de la Rive Sud, où les marges latérales sont souvent limitées.
Une installation pensée autour de la fenêtre de sous-sol
La présence d’une fenêtre sous l’unité exigeait également une attention particulière. Nous devions éviter de bloquer inutilement son ouverture et maintenir un accès raisonnable au cadre.
Le positionnement final tient compte de plusieurs éléments :
- la partie inférieure de l’unité ne repose pas sur l’encadrement;
- les supports sont ancrés dans la fondation de chaque côté de la fenêtre;
- le poids n’est pas transféré au cadre;
- le ventilateur n’est pas orienté vers la vitre;
- l’appareil demeure accessible par l’avant et par le côté technique.
Lorsqu’une thermopompe doit être installée près d’une fenêtre, il faut aussi considérer le bruit, les vibrations et le mouvement d’air. Une unité mal positionnée peut transmettre des vibrations à la structure ou diriger son souffle vers une ouverture.
Le condenseur Central-Elios est conçu pour un fonctionnement relativement discret. Selon la capacité choisie, la documentation présente un niveau sonore extérieur nominal allant approximativement de 60 à 65 dB(A). La brochure indique également des valeurs variables selon la vitesse de fonctionnement, ce qui reflète le fonctionnement modulant du système.
La qualité de l’installation reste néanmoins déterminante. Une unité silencieuse peut devenir dérangeante si les supports sont mal serrés, si le mur amplifie les vibrations ou si les conduites touchent directement la structure.
Des supports métalliques correctement ancrés
La thermopompe repose ici sur deux bras métalliques triangulés. Ce type de support doit être sélectionné en fonction du poids réel de l’unité extérieure et non uniquement selon son apparence ou ses dimensions.
La gamme Central-Elios comprend plusieurs capacités, de 24 000 à 60 000 BTU/h. D’après le tableau technique du fabricant, le poids net de l’unité extérieure varie d’environ 102 à 243 lb, selon le modèle. Le choix des supports, des ancrages et de leur espacement doit donc être adapté à la capacité installée.
Lors de ce type de projet, nous portons une attention particulière aux points suivants :
- résistance nominale des supports;
- profondeur des ancrages dans le béton;
- état de la fondation;
- mise au niveau de l’appareil;
- présence d’éléments antivibrations;
- alignement des deux bras;
- dégagement entre le condenseur et le parement;
- protection contre la corrosion.
Une installation murale ne doit jamais reposer sur le revêtement de vinyle. Les ancrages doivent atteindre une structure suffisamment solide pour supporter le poids de la thermopompe et les efforts produits par les vibrations, le vent et les cycles de fonctionnement.
Les caractéristiques techniques du système Central-Elios au R454B
Une gamme conçue pour le climat froid
La thermopompe centrale Central-Elios est conçue pour fonctionner en chauffage jusqu’à une température extérieure de -30 °C. La documentation indique qu’elle peut maintenir de 69 % à 76 % de sa capacité nominale à cette température, selon le modèle et les conditions de fonctionnement.
Le fabricant annonce également une capacité pouvant atteindre 100 % de la valeur nominale à -20 °C. Ces données sont particulièrement pertinentes pour les propriétaires qui cherchent une thermopompe centrale pour climat froid au Québec.
Cela ne signifie pas nécessairement qu’un système d’appoint est inutile. La capacité requise dépend toujours :
- de la superficie du bâtiment;
- de son niveau d’isolation;
- de la quantité de fenêtres;
- des infiltrations d’air;
- de la distribution des conduits;
- de la température de conception;
- des besoins réels en chauffage.
La gamme peut être combinée à des éléments électriques d’appoint de 3 à 25 kW, selon la configuration. Ceux-ci peuvent soutenir la thermopompe durant les périodes de demande élevée ou servir de chauffage auxiliaire.
Technologie Inverter et fonctionnement modulant
Le compresseur Inverter ajuste sa vitesse selon la demande du bâtiment. Au lieu de fonctionner uniquement à pleine capacité avant de s’arrêter complètement, il peut moduler son rendement afin de maintenir une température plus stable.
Cette modulation peut contribuer à :
- réduire les variations de température;
- limiter les démarrages brusques;
- améliorer le confort entre les cycles;
- diminuer la consommation lorsque la demande est faible;
- réduire le bruit pendant une partie du fonctionnement;
- maintenir une production de chaleur plus constante.
Dans une maison équipée d’un réseau de conduits adéquatement dimensionné, cette technologie permet une diffusion uniforme du chauffage et de la climatisation dans plusieurs pièces.
Le thermostat et la commande doivent toutefois être compatibles avec le système. La documentation mentionne notamment le thermostat tactile ST1S42RW1, compatible Wi-Fi, ainsi que le contrôleur KJRSAALW1, également offert avec une compatibilité Wi-Fi.
Un réfrigérant R454B de nouvelle génération
Cette thermopompe utilise le R454B, un réfrigérant employé dans plusieurs nouvelles générations d’équipements CVAC. Celui-ci est classé A2L, ce qui signifie qu’il présente une faible inflammabilité et exige des méthodes d’installation adaptées.
Le système Central-Elios comprend un mécanisme de détection des fuites. Selon le fabricant, le capteur surveille la présence possible de réfrigérant et peut, en cas de détection, interrompre le compresseur, maintenir la circulation d’air et transmettre une alerte de service.
Pour les techniciens, l’utilisation du R454B implique notamment :
- des outils approuvés pour les réfrigérants A2L;
- une procédure rigoureuse de contrôle d’étanchéité;
- une ventilation adéquate durant les travaux;
- une manipulation attentive du circuit;
- le respect des exigences du fabricant;
- une mise en service documentée.
L’installation d’un système R454B ne doit donc pas être traitée comme un simple remplacement à l’identique d’une ancienne thermopompe au R410A.
Des performances énergétiques qui varient selon la capacité
La gamme Central-Elios comprend des systèmes de :
- 24 000 BTU/h;
- 30 000 BTU/h;
- 36 000 BTU/h;
- 48 000 BTU/h;
- 60 000 BTU/h.
Le rendement en climatisation atteint jusqu’à 18,3 TRÉS2, tandis que le rendement saisonnier en chauffage peut atteindre 8,6 CPSC2 en région V, selon la combinaison choisie.
Les modèles sont identifiés comme conformes aux exigences ENERGY STAR 6.1 et ENERGY STAR climat froid dans la brochure technique. Cette certification peut être pertinente lors de l’analyse de certaines aides financières, mais l’admissibilité réelle à une subvention doit toujours être confirmée avec le numéro exact de la combinaison intérieure-extérieure, les critères du programme en vigueur et le dossier du bâtiment.
Il serait donc inexact de promettre automatiquement une subvention uniquement parce que la marque et le réfrigérant sont connus.
Une tuyauterie à valider avant l’installation
Le tableau technique de la gamme indique une tuyauterie frigorifique de :
- 3/8 po du côté liquide;
- 3/4 po du côté gaz.
La longueur maximale autorisée varie selon la capacité. Elle peut atteindre 164 pi pour les systèmes de 24 000 et 30 000 BTU, puis 246 pi pour les capacités de 36 000 à 60 000 BTU.
La différence maximale de hauteur varie pour sa part de 82 à 98,4 pi selon le modèle.
Ces valeurs montrent pourquoi il est essentiel de vérifier les conduites existantes avant un remplacement. Une ancienne tuyauterie n’est pas nécessairement compatible avec la nouvelle thermopompe.
Nous devons confirmer :
- le diamètre intérieur;
- la longueur totale;
- la différence d’élévation;
- l’état de l’isolation;
- la propreté du circuit;
- l’absence de dommages;
- la quantité supplémentaire de réfrigérant requise.
Réutiliser automatiquement les conduites sans effectuer ces vérifications peut compromettre le rendement et la durabilité du compresseur.
Une circulation d’air à préserver autour du condenseur
Sur la photo, le ventilateur principal est dirigé vers l’espace ouvert du passage. Cette orientation est importante. L’air évacué ne doit pas frapper immédiatement un mur ou revenir directement vers l’échangeur.
Même lorsque l’installation respecte les dégagements au moment des travaux, l’environnement peut changer. La végétation peut pousser, des objets peuvent être entreposés devant l’appareil ou des structures temporaires peuvent être ajoutées.
Dans le cas présent, les cadres métalliques rangés le long de la clôture ne doivent jamais être déplacés devant le ventilateur. La zone directement en face de l’unité doit rester libre.
Le propriétaire devrait également :
- couper régulièrement les plantes autour du support;
- retirer les feuilles accumulées derrière l’appareil;
- éviter d’adosser des objets contre le condenseur;
- surveiller l’accumulation de neige devant le ventilateur;
- vérifier qu’aucune glace massive ne se forme sous l’unité;
- garder les panneaux techniques accessibles.
L’importance du dégivrage en hiver
En mode chauffage, l’échangeur extérieur devient froid et peut accumuler du givre. La thermopompe déclenche alors un cycle de dégivrage. Durant ce processus, de l’eau s’écoule sous l’appareil.
L’installation sur supports muraux offre un dégagement utile pour cette eau, mais la zone sous l’unité doit demeurer libre. Une accumulation importante de glace peut éventuellement atteindre la base du condenseur ou exercer une pression sur les supports.
Il faut éviter de retirer la glace avec un marteau, une pelle métallique ou de l’eau bouillante. Ces interventions peuvent endommager :
- les ailettes de l’échangeur;
- le bac inférieur;
- le câblage;
- la fondation;
- les conduites frigorifiques.
Lorsqu’une accumulation anormale apparaît, il faut plutôt en déterminer la cause. Elle peut être liée à un drainage insuffisant, à une obstruction, à un problème de dégivrage ou simplement à des conditions météorologiques exceptionnelles.
Les erreurs les plus coûteuses dans une cour latérale étroite
Une installation semblable exige davantage de préparation qu’un projet réalisé dans une grande cour dégagée.
Parmi les erreurs à éviter, nous retrouvons :
Installer le condenseur trop près du sol
Cette erreur augmente l’exposition à la neige, à la végétation et aux débris.
Orienter le ventilateur vers une clôture trop proche
L’air rejeté peut rebondir vers l’appareil, ce qui nuit à l’échange thermique.
Sous-estimer le poids de l’unité
Les supports et les ancrages doivent être choisis selon le modèle exact.
Fixer l’appareil uniquement dans le parement
Le revêtement extérieur ne constitue pas une structure porteuse suffisante.
Bloquer une fenêtre
L’installation doit tenir compte de l’accès, de la lumière et de l’utilisation de l’ouverture.
Négliger les vibrations
Les supports métalliques, les fixations et les conduites doivent être posés de manière à réduire la transmission des vibrations vers le bâtiment.
Laisser la végétation envahir l’appareil
Même une installation parfaitement exécutée peut perdre en efficacité si la zone n’est pas entretenue.
Une installation adaptée aux réalités du bâtiment
Cette installation de thermopompe centrale ELIOS Central-Elios à Saint-Valentin ne se résume pas à la fixation d’une unité extérieure sur un mur. Elle résulte d’une analyse de l’espace, de la fondation, de la fenêtre, du terrain et des besoins d’entretien.
Le positionnement surélevé permet de protéger le condenseur contre une partie des accumulations au sol. Les supports muraux libèrent le passage et maintiennent l’unité au-dessus de la végétation. La décharge horizontale est dirigée vers l’espace libre, tandis que le format compact de la machine facilite son intégration entre les deux bâtiments.
Chez AirGreen, nous appliquons cette même attention à chaque installation CVAC à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Nous ne choisissons pas l’emplacement uniquement en fonction de la distance la plus courte. Nous tenons compte de la circulation d’air, du bruit, des vibrations, du dégivrage, du service futur et de la protection du bâtiment.
Une thermopompe centrale performante doit être soutenue par une installation tout aussi rigoureuse. C’est cette combinaison qui permet d’obtenir un confort stable, une distribution uniforme de l’air et un fonctionnement fiable pendant les hivers québécois.
