Installation d’une thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH à Mercier, sur la Rive-Sud de Montréal

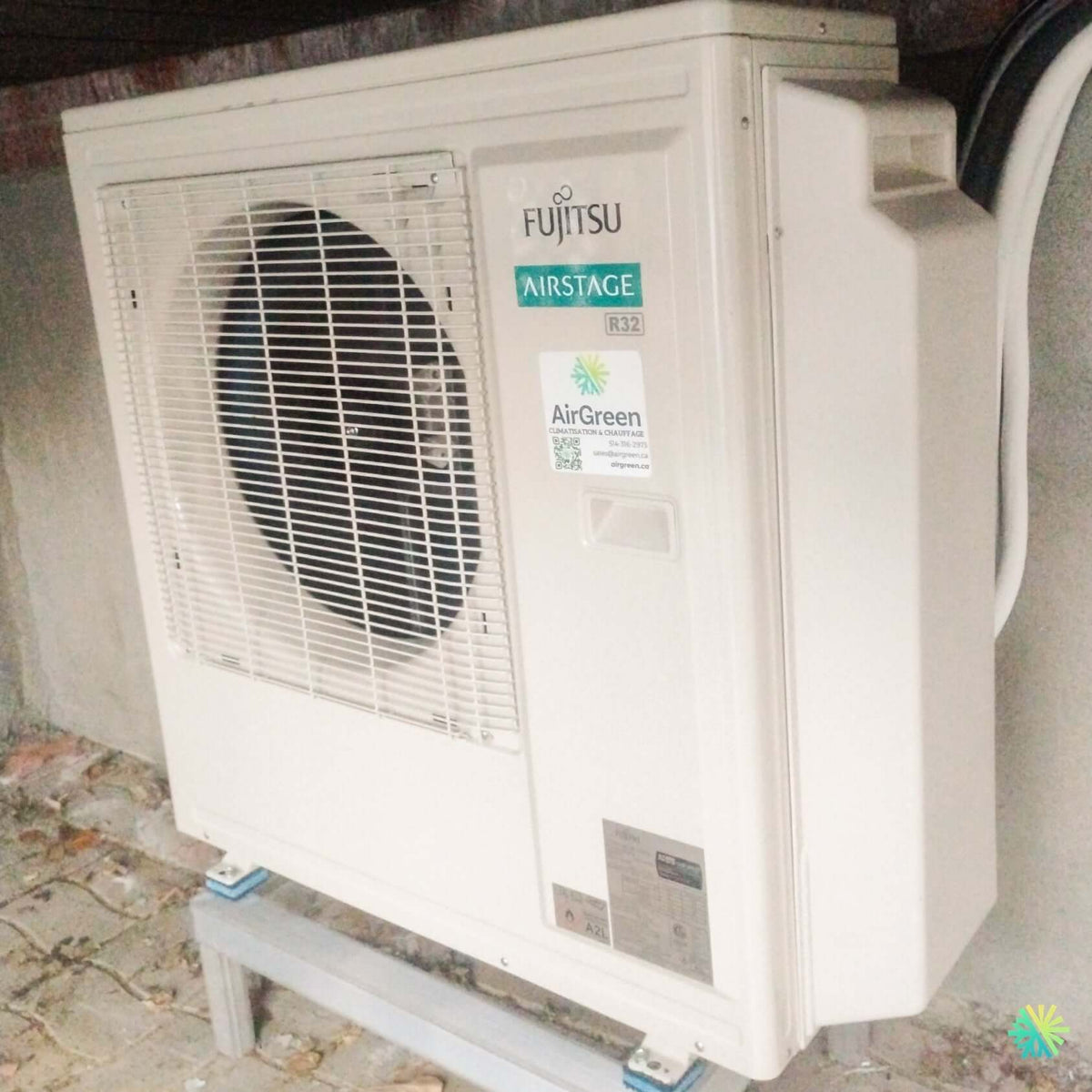

Une unité extérieure installée sur une base surélevée, avec raccordements protégés et dégagements pensés pour l’hiver québécois

Cette installation d’une thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH à Mercier met en valeur un aspect déterminant de tout projet multizone : l’emplacement et la préparation de l’unité extérieure. Sur la photographie, le compresseur Fujitsu est installé contre un mur de fondation, sur un support métallique au sol muni de coussinets antivibratoires. Les conduites frigorifiques quittent le côté droit de l’appareil et remontent dans un trajet protégé, tandis que l’avant du ventilateur demeure complètement dégagé.

Le site présentait une contrainte claire : l’unité devait être placée dans une zone relativement basse, sous une structure, tout en conservant assez d’espace autour du cabinet pour assurer l’aspiration et le rejet de l’air. La thermopompe ne pouvait pas simplement être déposée sur le sol. Il fallait prévoir la neige, le drainage pendant les cycles de dégivrage, les vibrations et l’accès aux raccords.

Chez AirGreen, nous avons donc installé l’appareil sur une base surélevée afin de maintenir son fond au-dessus des pavés et des débris. Cette configuration facilite aussi l’écoulement de l’eau produite en hiver, tout en limitant le contact direct du cabinet avec l’humidité du sol.

La photo permet également d’identifier le marquage Fujitsu AIRSTAGE, la mention R32 et notre étiquette AirGreen apposée sur l’unité. L’ensemble témoigne d’une installation récente, conçue pour deux zones de confort et préparée pour les conditions de Mercier et de la Rive-Sud de Montréal.

Pourquoi une thermopompe double zone était adaptée à cette propriété de Mercier

Une thermopompe double zone permet à une seule unité extérieure d’alimenter deux unités intérieures installées dans des espaces distincts. Cette configuration convient particulièrement aux maisons où une seule unité murale ne peut pas distribuer l’air efficacement partout.

Les deux zones peuvent correspondre à différentes configurations :

• un salon et une chambre;
• un rez-de-chaussée et un étage;
• une aire ouverte et un bureau;
• une pièce principale et un sous-sol;
• deux secteurs éloignés séparés par des portes ou des corridors.

Chaque unité intérieure peut être commandée séparément. Les occupants peuvent donc ajuster la température, la vitesse du ventilateur et l’orientation de l’air selon l’usage de chaque pièce.

La documentation Fujitsu de la série H présente des unités extérieures multizones de 18 000, 24 000, 36 000 et 45 000 BTU/h. Selon le modèle, elles peuvent alimenter jusqu’à deux, trois, quatre ou cinq unités intérieures. Les systèmes peuvent également être combinés avec des unités murales, des conduits compacts, des cassettes et certaines unités gainables.

Dans ce projet de Mercier, la configuration double zone permettait de limiter l’installation à un seul compresseur extérieur tout en améliorant le confort de deux secteurs de la propriété.

Un support surélevé pour éviter une installation vulnérable au sol

L’unité extérieure visible sur la photo repose sur un support métallique à quatre pieds. Des coussinets sont installés entre les pattes du cabinet et la structure.

Cette surélévation joue plusieurs rôles importants.

Protection contre la neige

Une unité placée directement sur des pavés peut être rapidement entourée par la neige accumulée ou déplacée lors du déneigement. Lorsque le bas du cabinet est obstrué, l’eau de dégivrage s’écoule moins facilement et peut former un bloc de glace.

Éloignement de l’humidité et des débris

Les feuilles, la terre, les insectes et les éclaboussures atteignent plus facilement un appareil posé trop bas. La base métallique crée une séparation utile entre le cabinet et le sol.

Accès au drainage

En mode chauffage, l’échangeur extérieur peut accumuler du givre. Le système effectue périodiquement un cycle de dégivrage, pendant lequel de l’eau s’écoule sous l’unité. L’espace libre facilite cette évacuation.

Stabilité de l’installation

Une base bien nivelée permet de répartir le poids sur les quatre points d’appui. Le cabinet reste droit, ce qui réduit les contraintes sur les panneaux, les raccords et la structure du support.

Dans le climat de Mercier, cette préparation n’est pas facultative. Une thermopompe peut fonctionner de longues heures pendant l’hiver, et son environnement immédiat doit rester dégagé.

Des coussinets antivibratoires pour limiter la transmission du bruit

Les petits éléments bleus visibles sous les pieds de l’appareil servent à atténuer les vibrations.

Une unité extérieure comporte un compresseur et un ventilateur de grand diamètre. Même lorsqu’ils fonctionnent normalement, ces composants produisent une certaine vibration. Si le cabinet est vissé directement sur une base rigide, une partie de cette vibration peut se transmettre au support, au sol ou à la structure du bâtiment.

Les coussinets antivibratoires contribuent à :

• réduire les vibrations transmises à la base;
• limiter certains bruits de résonance;
• éviter le contact métal contre métal;
• stabiliser les points d’appui;
• améliorer le confort acoustique autour de la maison.

Nous vérifions également que les conduites ne touchent pas directement une surface capable de transmettre le bruit. Une ligne frigorifique appuyée contre du métal ou du béton peut devenir une voie de vibration, même lorsque l’unité elle-même est correctement isolée.

Un dégagement frontal essentiel au fonctionnement du ventilateur

Le grand ventilateur frontal occupe une partie importante de l’unité extérieure. Son rôle est de faire circuler l’air à travers l’échangeur.

L’espace situé devant la grille doit donc rester libre. Un obstacle placé trop près peut ralentir le rejet de l’air et provoquer une recirculation. L’appareil risque alors de réaspirer une partie de l’air qu’il vient d’évacuer.

Cela peut entraîner :

• une diminution de l’efficacité;
• une augmentation du temps de fonctionnement;
• une hausse des pressions ou des contraintes de fonctionnement;
• davantage de cycles de dégivrage en hiver;
• une accumulation de chaleur autour de l’appareil en été;
• une capacité réduite dans les deux zones intérieures.

Sur la photo, le devant de l’appareil est dégagé. Cette zone ne devrait pas être utilisée ultérieurement pour ranger des objets, des pneus, des meubles de jardin ou des matériaux de construction.

Une installation sous une structure exige aussi un dégagement vertical suffisant

La thermopompe est placée sous une surface située au-dessus du cabinet. Ce type d’emplacement peut protéger partiellement l’appareil contre les précipitations directes, mais il doit être évalué avec attention.

La présence d’un plafond, d’une galerie ou d’une terrasse ne doit pas créer un espace confiné. L’air rejeté doit pouvoir quitter la zone sans rester emprisonné au-dessus ou autour du cabinet.

Nous vérifions donc :

• l’espace entre le dessus de l’appareil et la structure;
• les ouvertures latérales;
• le volume d’air disponible;
• le risque de recirculation;
• l’accès aux panneaux;
• la possibilité de retirer le cabinet ou certaines composantes en cas de réparation.

Un emplacement couvert peut être efficace lorsqu’il reste ouvert. Il devient problématique si les côtés sont fermés plus tard avec des panneaux, des murs ou du rangement.

Fujitsu Aquila XLTH : une thermopompe destinée au chauffage à basse température

La gamme Fujitsu Aquila XLTH est conçue pour les applications où le chauffage hivernal constitue une priorité.

La documentation Fujitsu associée aux systèmes Aquila et Aquila CTEB indique un fonctionnement en chauffage jusqu’à -26 °C pour les versions destinées au climat froid. Elle mentionne également un fonctionnement en climatisation jusqu’à une température extérieure de 50 °C pour les unités CTEB.

Cette plage de fonctionnement convient aux réalités de Mercier, de Châteauguay, de Longueuil et des autres secteurs de la Rive-Sud, où une thermopompe peut être sollicitée pendant de longues périodes sous le point de congélation.

Il faut néanmoins interpréter correctement la température minimale annoncée. Le fait qu’un appareil puisse fonctionner à -26 °C ne signifie pas nécessairement qu’il conserve toute sa capacité nominale à cette température.

Pour bien sélectionner le système, nous devons considérer :

• les pertes thermiques du bâtiment;
• l’isolation;
• les fenêtres;
• les infiltrations d’air;
• la superficie et le volume des deux zones;
• la capacité disponible à basse température;
• le chauffage d’appoint;
• la simultanéité des besoins.

Le réfrigérant R32 visible sur la façade de l’appareil

La mention R32 est clairement visible sur la thermopompe installée.

Cette information est importante pour l’installation et les interventions futures. Le réfrigérant utilisé détermine les outils, les procédures et les précautions à respecter pendant la mise en service.

Le circuit frigorifique d’une thermopompe double zone comprend plusieurs raccordements. Chaque unité intérieure possède sa paire de conduites, et chacune doit être associée au bon port extérieur.

Les éléments à contrôler comprennent :

• le diamètre des conduites;
• la longueur totale;
• la différence de hauteur;
• la qualité des raccords;
• l’isolation;
• la protection mécanique;
• l’identification de chaque zone;
• l’étanchéité du circuit.

Une confusion entre les circuits frigorifiques et les câbles de communication peut créer des erreurs complexes. C’est pourquoi les zones sont identifiées et testées séparément avant la remise du système.

Des courbes de conduites réalisées sans pli excessif

Sur la photo, les conduites sortent du côté droit de la thermopompe et forment une courbe vers le haut.

Les conduites de cuivre ne doivent pas être pliées brutalement. Une courbe trop serrée peut déformer le tube, réduire son diamètre interne ou fragiliser le métal.

Nous portons donc attention :

• au rayon de courbure;
• à la protection de l’isolant;
• à l’absence de tension sur les raccords;
• au support des conduites;
• au contact avec les murs ou les structures;
• à la protection contre les rayons UV.

Les lignes doivent être installées de manière à rester stables malgré les changements de température et les vibrations normales de l’appareil.

Une capacité double zone qui doit respecter les combinaisons Fujitsu

Une unité extérieure à deux zones ne peut pas recevoir n’importe quelle combinaison d’unités intérieures.

Le tableau Fujitsu pour les modèles AOUH18KWAS2 et AOUH18KWAH2 présente notamment les associations nominales suivantes :

• 7 000 + 7 000 BTU/h;
• 7 000 + 9 000 BTU/h;
• 7 000 + 12 000 BTU/h;
• 7 000 + 15 000 BTU/h;
• 9 000 + 9 000 BTU/h;
• 9 000 + 12 000 BTU/h;
• 9 000 + 15 000 BTU/h;
• 12 000 + 12 000 BTU/h.

Ces combinaisons confirment que les unités peuvent être raccordées ensemble. Elles ne déterminent toutefois pas la capacité appropriée pour une maison donnée.

Fujitsu précise que ses tableaux ne doivent pas servir seuls à sélectionner la capacité du système et recommande l’utilisation de son logiciel Design Simulator pour les équipements AIRSTAGE de série H.

Pourquoi le total des unités intérieures peut dépasser celui du compresseur

Certaines combinaisons autorisées dépassent 100 % de la capacité nominale extérieure.

Cela peut sembler contradictoire, mais cette pratique repose sur le fait que les deux zones ne demandent pas toujours leur capacité maximale simultanément.

Fujitsu précise toutefois que le dépassement de 100 % de capacité connectée n’augmente pas la capacité de production du système.

Par exemple, deux unités intérieures totalisant 24 000 BTU/h peuvent être compatibles avec une unité extérieure de 18 000 BTU/h dans certaines configurations. Lorsque les deux zones fonctionnent à pleine demande, elles doivent se partager la capacité réelle du compresseur.

Le choix doit donc tenir compte du comportement thermique des deux espaces :

1. Les deux zones chauffent-elles généralement en même temps?
2. Une zone est-elle beaucoup plus petite?
3. L’une reçoit-elle davantage de soleil?
4. Une chambre est-elle principalement utilisée la nuit?
5. Le chauffage auxiliaire est-il disponible?
6. Les besoins maximaux surviennent-ils au même moment?

Deux commandes indépendantes, mais un mode commun

Chaque unité intérieure peut recevoir sa propre température de consigne. Une zone peut être réglée à 21 °C et l’autre à 19 °C, par exemple.

Cependant, les deux zones ne peuvent pas fonctionner simultanément dans des modes opposés. La documentation Fujitsu précise que le système assure le chauffage et le refroidissement, mais pas les deux en même temps.

Cela signifie que :

• les deux zones peuvent chauffer;
• les deux zones peuvent climatiser;
• une zone peut fonctionner pendant que l’autre est arrêtée;
• une zone ne peut pas chauffer pendant que l’autre climatise.

Cette limite doit être expliquée aux occupants, particulièrement pendant les saisons intermédiaires.

La modulation par onduleur au service du confort

Le système Fujitsu AIRSTAGE utilise un compresseur entraîné par onduleur.

Cette technologie permet d’ajuster la vitesse du compresseur selon la demande. Il n’est pas obligé de fonctionner continuellement à pleine puissance.

Dans une configuration double zone, cette modulation peut :

• réduire la capacité lorsqu’une seule pièce demande peu de chauffage;
• augmenter progressivement la puissance lorsque les deux zones fonctionnent;
• limiter les arrêts et redémarrages;
• stabiliser la température intérieure;
• réduire certaines variations sonores;
• adapter la consommation aux besoins.

La documentation Fujitsu mentionne également des protections pour les circuits, le moteur du ventilateur et le compresseur, ainsi qu’un échangeur conçu pour offrir une meilleure résistance à la corrosion.

Le rôle de la mise sous vide dans la fiabilité du système

Une fois les conduites installées, le circuit frigorifique doit être évacué sous vide.

Cette opération retire :

• l’air;
• l’humidité;
• les gaz non condensables;
• certains contaminants présents dans les lignes.

L’humidité résiduelle peut réagir avec l’huile du compresseur, nuire au rendement et contribuer à une dégradation prématurée du circuit.

Une mise en service complète comprend généralement :

• une épreuve d’étanchéité;
• la mise sous vide;
• la vérification de la tenue du vide;
• l’ouverture des valves;
• la validation des branchements;
• l’essai des deux unités intérieures;
• le contrôle des températures;
• la vérification des communications;
• l’inspection des vibrations;
• l’explication des commandes au client.

Le drainage de dégivrage autour du support

Le sol visible autour de l’unité comporte des feuilles, de la terre et des débris légers. Cette situation rappelle l’importance de garder la zone propre.

En hiver, l’eau de dégivrage peut geler entre les pieds du support. Si cette glace s’accumule suffisamment, elle peut atteindre le fond de l’appareil ou créer une pente autour de la base.

Le propriétaire devrait :

• retirer les feuilles à l’automne;
• dégager la neige autour du support;
• surveiller l’accumulation de glace;
• éviter de pousser la neige contre le ventilateur;
• ne pas entreposer d’objets sous ou devant l’unité;
• vérifier que les conduites restent intactes.

Il ne faut pas frapper la glace avec un outil métallique près du serpentin ou des lignes frigorifiques.

Les erreurs à éviter sur une installation extérieure double zone

Installer l’unité directement au niveau du sol

Cela augmente les risques liés à la neige, à l’eau et aux débris.

Négliger les coussinets antivibratoires

Le bruit peut être transmis au support ou à la structure du bâtiment.

Bloquer le devant du ventilateur

Le rejet d’air doit rester complètement dégagé.

Enfermer l’appareil sous une structure

Un espace couvert doit conserver une circulation d’air suffisante.

Laisser les lignes sans soutien

Le poids et les vibrations peuvent exercer une contrainte sur les raccords.

Mal identifier les deux circuits

Chaque ligne frigorifique doit correspondre à la bonne unité intérieure et au bon câble.

Choisir les unités uniquement selon leur nombre de BTU

La compatibilité, la charge thermique et la simultanéité doivent toutes être vérifiées.

Oublier l’accès au panneau de service

Un technicien doit pouvoir atteindre les raccords et les composantes sans déplacer la machine.

Une réalisation Fujitsu adaptée aux conditions de Mercier

Cette installation montre qu’un projet double zone réussi commence par une préparation rigoureuse de l’unité extérieure.

La thermopompe Fujitsu Aquila XLTH a été placée sur un support surélevé, protégée des vibrations et positionnée de manière à conserver un dégagement frontal complet. Les conduites ont été acheminées vers le haut avec des courbes progressives, tandis que le cabinet reste accessible pour l’entretien CVAC.

Cette configuration apporte aux occupants deux zones de confort à partir d’une seule unité extérieure. Elle réduit l’encombrement autour de la propriété tout en permettant un contrôle individuel dans les pièces desservies.

Chez AirGreen, nous réalisons des installations de thermopompes, de climatiseurs muraux et de systèmes multizones à Mercier, Châteauguay, Brossard, Longueuil, Montréal, Laval, sur la Rive Nord et sur la Rive Sud.

Pour ce projet, notre attention s’est portée sur des éléments concrets :

• la stabilité du support;
• la protection contre la neige;
• le drainage de dégivrage;
• l’isolation antivibratoire;
• la circulation d’air;
• la protection des conduites;
• la validation des deux zones;
• la mise en service du circuit R32.

Le résultat est une installation CVAC conçue pour rester accessible, stable et fonctionnelle au fil des saisons, tout en offrant la flexibilité attendue d’une thermopompe double zone Fujitsu.
